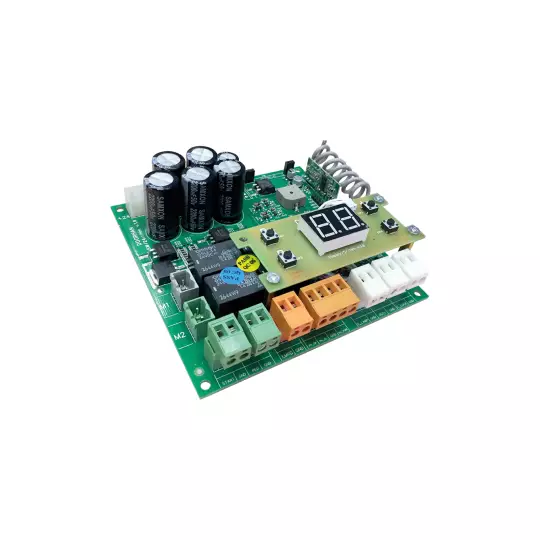

Блоки управления воротами DoorHan

Назначение и границы раздела — Блоки управления воротами

Блоки и платы управления воротами согласуют приводы, устройства безопасности и выбранную логику открывания.

В разделе показано 8 моделей DoorHan. Каждая позиция привязана к собственной карточке с характеристиками и документами, поэтому выбор строится по параметрам изделия и данным объекта, а не по одному названию категории.

При выборе по теме «блок управления распашными воротами» здесь сравниваются именно товарные решения. Диагностика, ремонт и монтаж рассматриваются отдельно, поскольку для услуги важны другие исходные данные и критерии результата.

Модели и области применения

• Блок управления DoorHan CB-SWING-24 — Блок управления приводами распашных ворот DoorHan SWING и ARM с напряжением питания 24 В.
• Плата управления DoorHan PCB-SL — Плата управления приводами SLIDING и шлагбаумами BARRIER со встроенным радиоприёмником.
• Плата управления DoorHan PCB-SL PRO — Плата управления приводами SLIDING-PRO и BARRIER-PRO с дисплеем и поддержкой Wi-Fi-модуля.
• Плата управления DoorHan PCB-SH — Плата управления приводами SHAFT с электродвигателем 220 В и встроенным радиоприёмником.
• Плата управления DoorHan PCB-SH380 — Плата управления промышленными приводами SHAFT с электродвигателем 380 В.
• Блок управления DoorHan PCB-SW — Блок управления распашными и откатными приводами со встроенным Wi-Fi и поддержкой приложения «Мой DoorHan».
• Блок управления DoorHan SW-MINI — Компактный блок управления приводами SWING и ARM на 220 В со встроенным радиоприёмником.
• Блок дистанционного управления DoorHan CV0.1 — Блок дистанционного управления роллетной автоматикой со встроенным радиоканалом.

Сравнение по данным каталога

Значения перенесены из карточек изделий. Знак «—» означает, что параметр не опубликован для этой позиции, а не отсутствие свойства. Окончательные характеристики подтверждаются актуальной спецификацией.

Ключевые параметры, которые различают решения

• Память приёмника: 60 пультов.
• Напряжение двигателя: 220 В, 380 В.
• Модель: CB-SWING-24.
• Исполнение: по данным производителя.
• Совместимые приводы: SLIDING-PRO / BARRIER-PRO.

Если модели имеют одинаковое значение одного параметра, это ещё не делает их взаимозаменяемыми: учитываются назначение, конструкция, комплектность и совместимые элементы.

Что проверить перед расчётом и заказом

• Сверить питание, мощность и схему подключения с проектом электроснабжения и совместимым блоком управления.
• Проверить совместимость по серии оборудования, радиопротоколу, напряжению и доступным входам блока управления.
• Заранее определить сценарий управления, количество пользователей или каналов и обязательные устройства безопасности.

Для первичного расчёта подготовьте размеры, фотографии места установки или применения, описание задачи, предполагаемую интенсивность, условия улицы или помещения и требования к управлению либо технологии. При нестандартном объекте могут потребоваться чертежи и проектные данные.

Проверка совместимости и подключения

Совместимость подтверждают по модели основного оборудования, напряжению, типу входа или радиопротоколу. До подключения фиксируют требуемую логику, проверяют схему блока управления и назначение клемм. После установки тестируют все команды, аварийный режим и устройства безопасности. Если изделие используется совместно с воротами, дверью или шлагбаумом, проверку проводят на полном рабочем цикле оборудования.

Отклонение от инструкции производителя допустимо только после технического согласования. Неподтверждённая замена комплектующих, материалов или схемы подключения может изменить рабочие характеристики и безопасность решения.

Комплектация и факторы стоимости

Цена зависит от выбранной модели и исполнения, размеров или объёма поставки, обязательных комплектующих, дополнительных опций, доставки и состава работ. В коммерческом предложении отдельно фиксируются изделие, крепёж и доборные элементы, управление и безопасность, подготовка объекта, монтаж или применение материала. Сравнивать предложения корректно только при одинаковых границах поставки.

Если в карточке указана цена «по запросу», это означает необходимость проверить исходные данные и состав заказа. Итоговая сумма не выводится из одного параметра таблицы.

Что должно быть зафиксировано в расчёте

В расчёте указывают точное наименование серии, количество и исполнение, согласованные параметры, обязательные комплектующие и опции. Для оборудования отдельно перечисляют управление, безопасность, кабельную продукцию и пусконаладку; для строительных систем — крепёж, примыкания и доборные элементы; для химических материалов — фасовку, расход, число компонентов и требования технологии. Доставка, разгрузка, подъём, подготовка основания, демонтаж и отделочные работы включаются только тогда, когда они прямо перечислены.

До оплаты полезно сверить расчёт с таблицей моделей, карточкой изделия и исходными данными объекта. Все допущения — размеры после отделки, состояние основания, доступность питания, температура применения или возможность нестандартного исполнения — должны быть отмечены письменно. Это позволяет сравнивать предложения по одинаковому составу и снижает риск дополнительных работ после поставки.

Если исходные данные меняются после согласования, спецификацию и стоимость проверяют повторно до запуска заказа в производство или комплектацию.

Артикул, название модели и редакции приложенных документов переносят в заказ без сокращений: похожее обозначение не подтверждает взаимозаменяемость изделий.

Заводские документы и проверяемые источники

Для моделей раздела найдено 10 файлов заводской документации. Перед заказом нужно открывать документ конкретной серии и проверять редакцию, маркировку и комплектацию.

• Карточка изделия CB-SWING-24
• Инструкция по подключению и программированию
• Инструкция по монтажу и эксплуатации платы управления PCB-SL
• Инструкция по монтажу и эксплуатации платы управления PCB-SL PRO
• Руководство по программированию платы управления PCB-SH
• Руководство по программированию платы управления PCB-SH380
• Руководство по программированию платы управления PCB-SW
• Руководство по программированию платы управления SW-MINI (PCB-SWmini)
• Инструкция по эксплуатации
• Паспорт изделия

Документы доступны в карточках соответствующих моделей. Для проектирования и монтажа следует использовать актуальную редакцию паспорта, инструкции, чертежа или технической карты, относящуюся к конкретной поставке.
