С чего начинается выбор гаражных ворот

Гаражные ворота выбирают не только по ширине и высоте проёма. На конструкцию влияют глубина помещения, высота перемычки, размеры пристенков, расположение балок и коммуникаций, уровень чистого пола и то, как часто автомобилем пользуются зимой. Если секционная конструкция не подходит по монтажному пространству, отдельно сравнивают гаражные рольворота. Эти данные определяют тип подъёма, допустимую серию, положение направляющих и возможность установить автоматику без переделки гаража.

Для отапливаемого гаража важны плотность примыканий, состояние уплотнителей и отсутствие мостиков холода по контуру. Для неотапливаемого помещения на первый план выходят надёжное перекрытие проёма, защита от осадков и удобство ежедневного открывания. Если в гараже нужен отдельный проход, заранее решают, будет ли это встроенная калитка или самостоятельная дверь: от этого меняются компоновка полотна и безопасные расстояния.

Серии, размеры и конструкция полотна

Сравнивать серии следует в пределах фактических размеров проёма и выбранного типа подъёма. Одинаковый внешний вид не означает одинаковую применимость: различаются конструкция направляющих, диапазоны размеров, варианты комплектации и требования к монтажным зонам. Поэтому сначала отбрасывают неподходящие по геометрии решения, а затем сравнивают теплоизоляцию, дизайн и опции.

Как тип подъёма связан с помещением

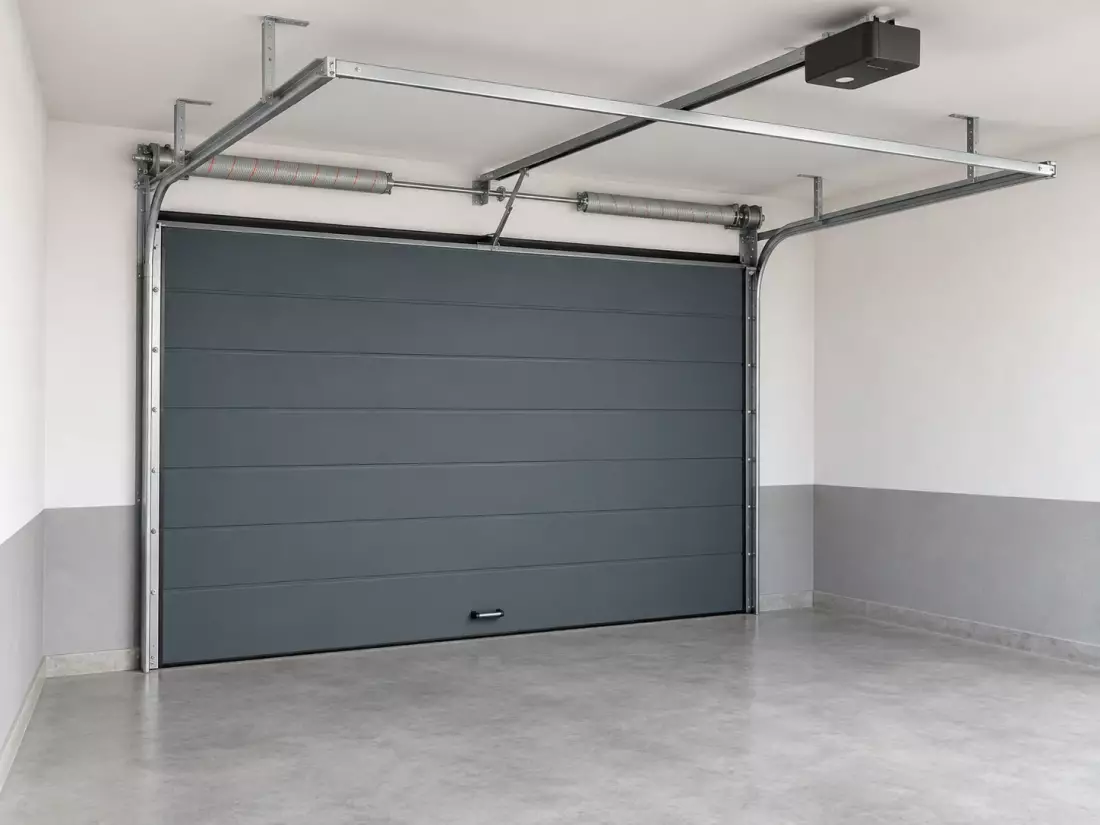

Направляющие секционных ворот должны разместиться внутри гаража, не пересекаясь с балками, светильниками, вентиляцией и зоной открывания двери. Стандартный подъём подходит для большинства частных гаражей, но при высокой или низкой перемычке, наклонной кровле и других ограничениях может потребоваться иная схема. Решение принимают после замера, а не по фотографии похожего объекта.

До монтажа проверяют прочность боковых поверхностей и перемычки, плоскость проёма, горизонт пола и возможность надёжно закрепить направляющие. Если проём ещё строится, полезно согласовать его геометрию до финишной отделки: это уменьшает количество доборных работ и позволяет сохранить проектный размер въезда.

Схемы подъёма полотна

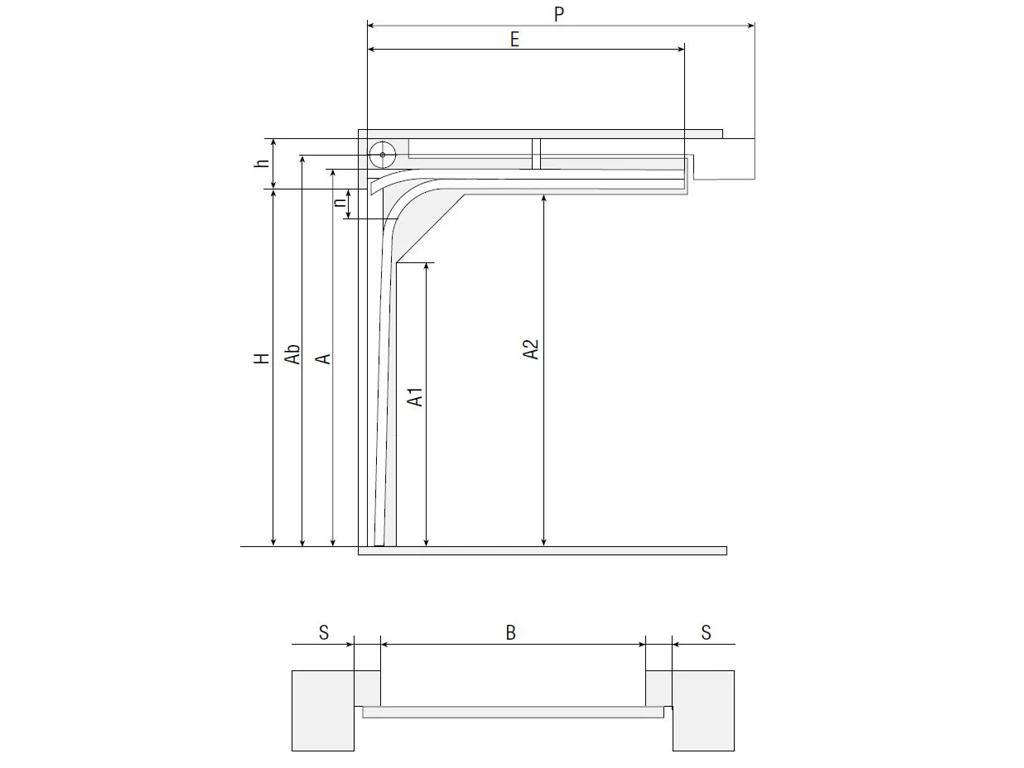

Низкий, барабан спереди

Для небольшой притолоки. Доступны расчётные направляющие или стандартный комплект RKTN.

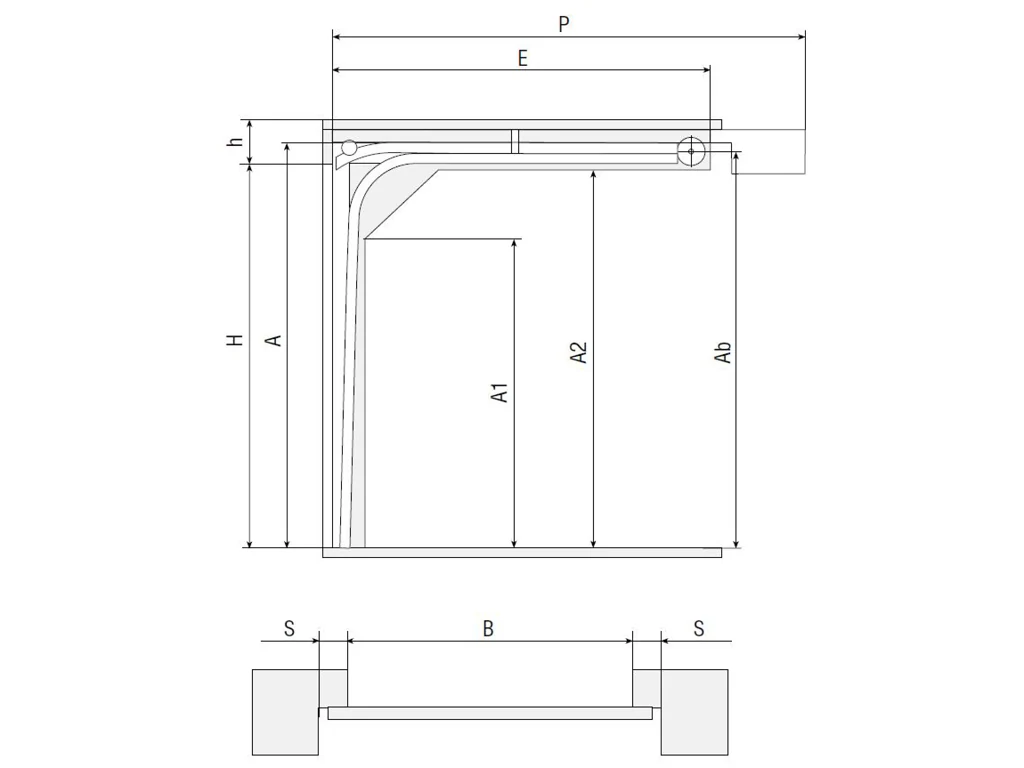

Низкий, барабан сзади

Торсионный вал размещается в глубине помещения. Минимальная притолока — от 150 мм.

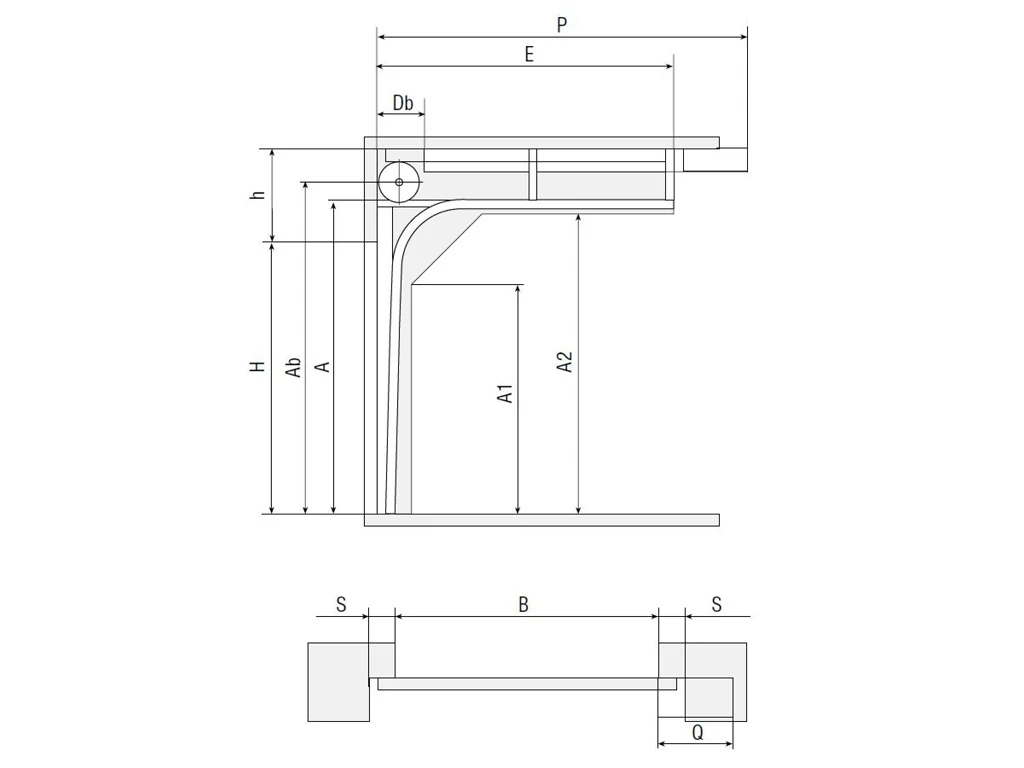

Стандартный

Направляющие уходят горизонтально под потолок. Требуемая притолока зависит от радиуса направляющих.

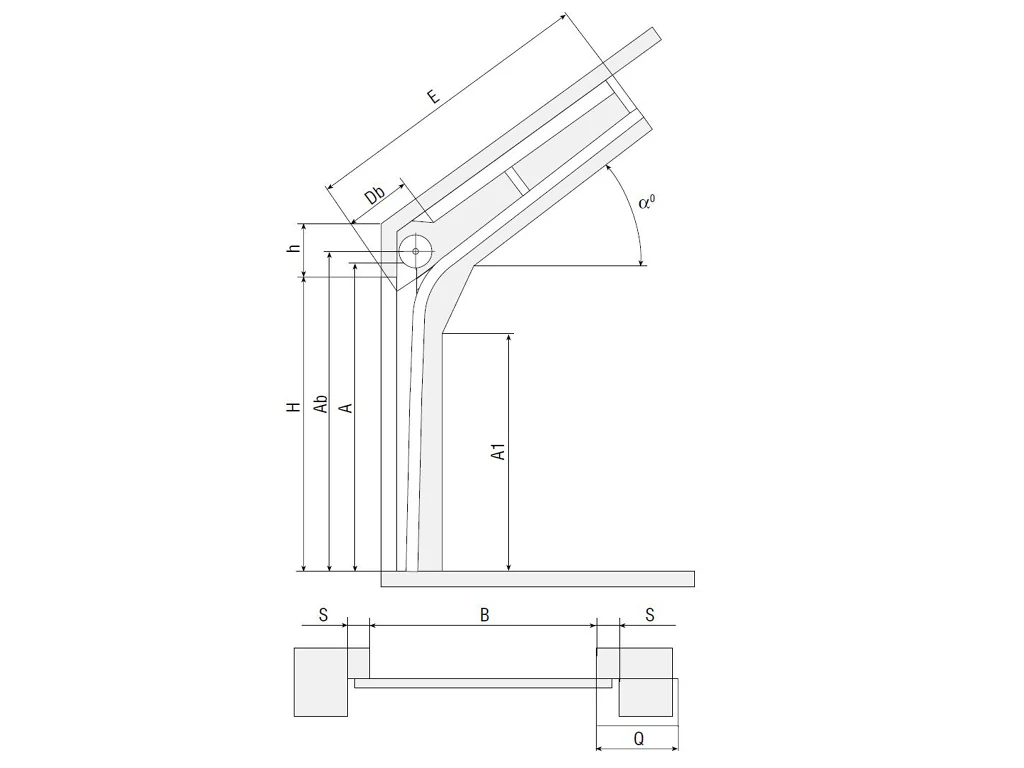

Стандартный наклонный

Направляющие повторяют уклон потолка. Угол наклона задаётся с шагом 5° в допустимом диапазоне.

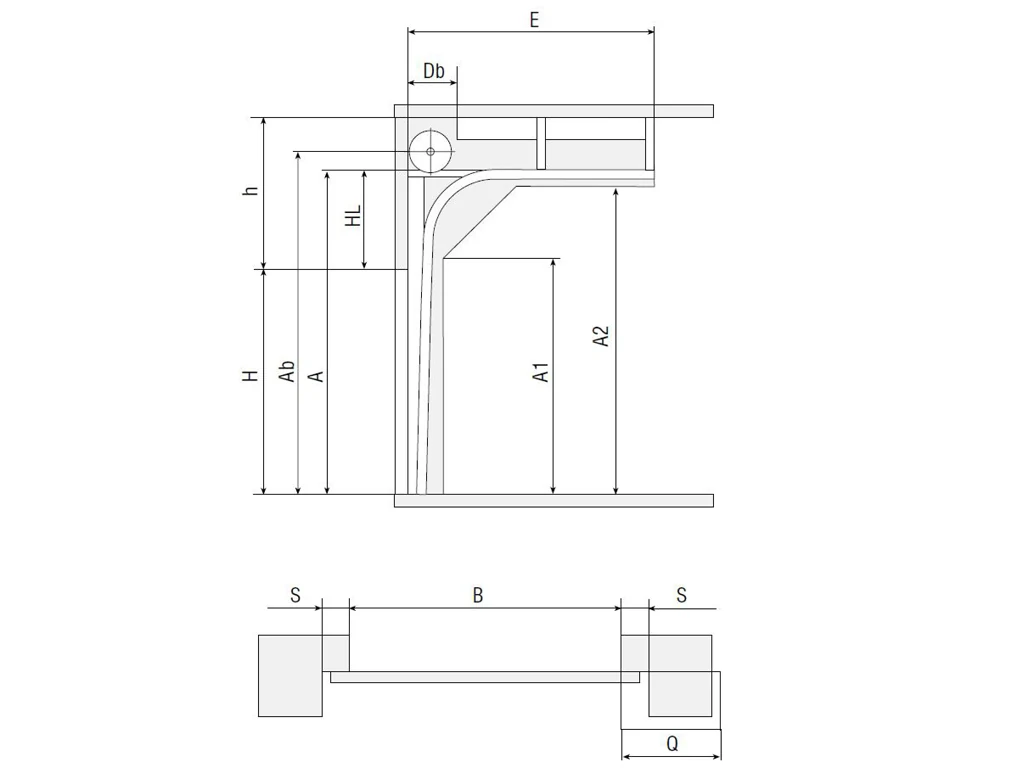

Высокий

Полотно сначала поднимается вдоль стены, затем уходит под потолок. Возможен вариант с двойным изгибом направляющих.

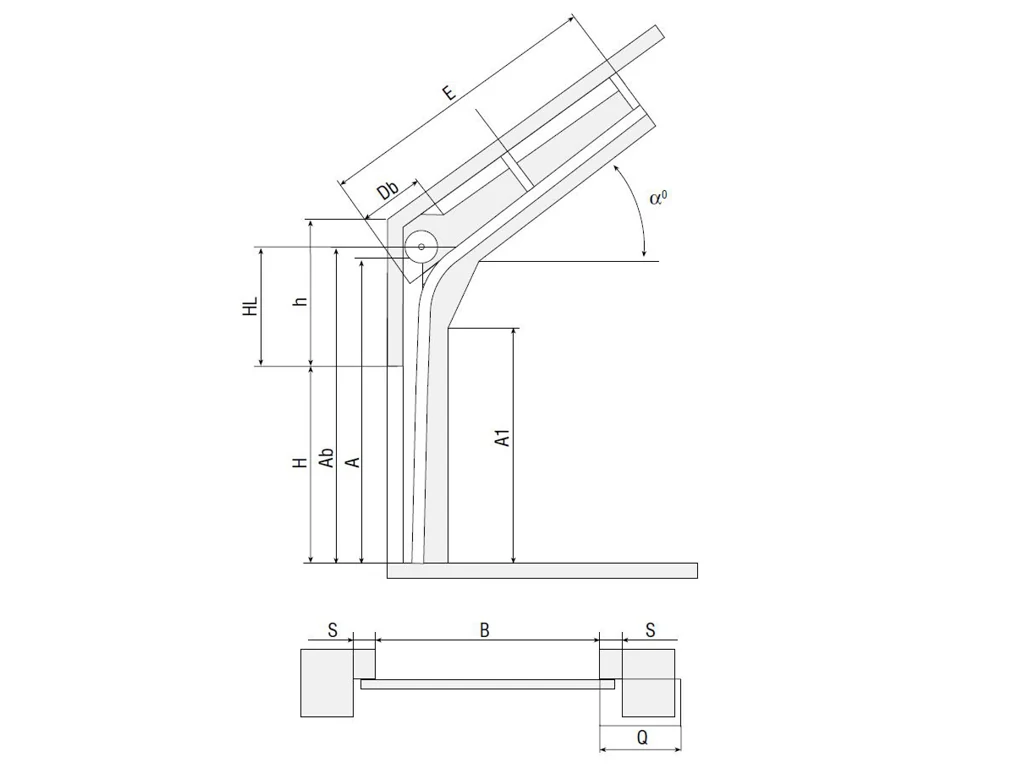

Высокий наклонный

Сочетает высокий вертикальный участок и направляющие, расположенные по уклону потолка.

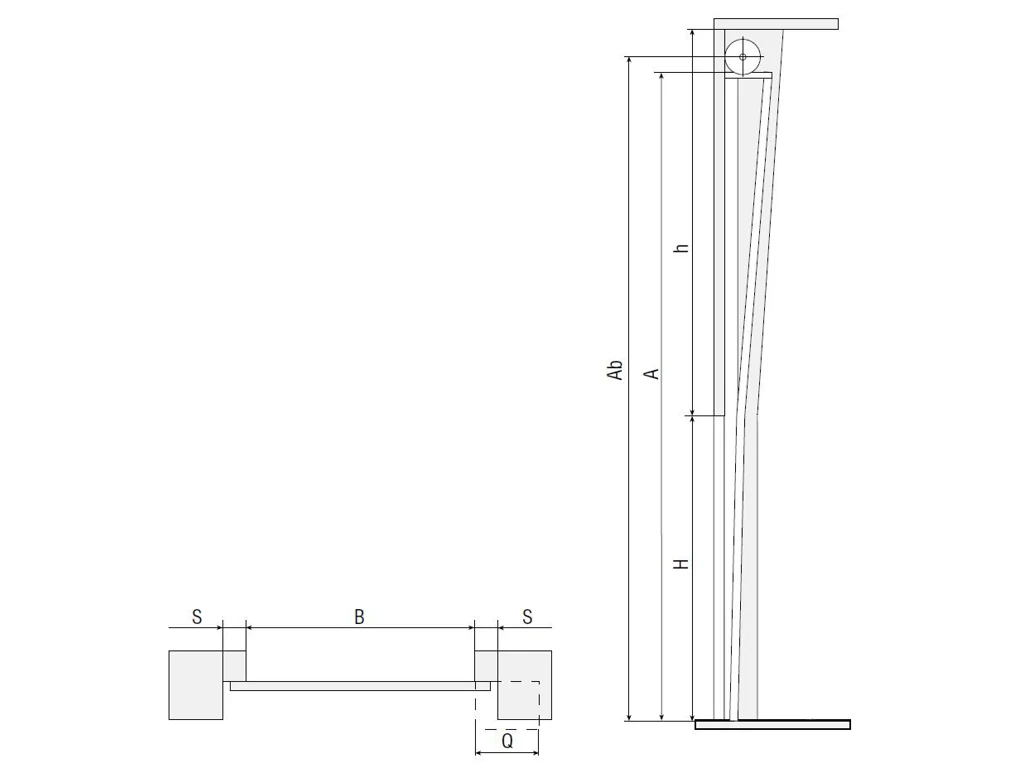

Вертикальный

Полотно движется вверх вдоль стены. Требуется свободная высота над проёмом более высоты полотна.

Показаны оригинальные заводские схемы DoorHan. Высокий подъём с двойным изгибом рассчитывается отдельно, когда нужно обойти балку или другую особенность перекрытия. Окончательный тип подъёма выбирает инженер после замера.

Дизайн ворот без ущерба для конструкции

Рисунок панели, фактура и цвет выбирают после определения серии и допустимого размера полотна. На большом фасаде особенно заметны пропорции филёнок, расположение окон и сочетание ворот с входной дверью, кровлей и водосточной системой. Цвет на экране служит ориентиром: окончательное решение лучше принимать по физическому образцу покрытия при дневном освещении.

Рисунок и поверхность панелей

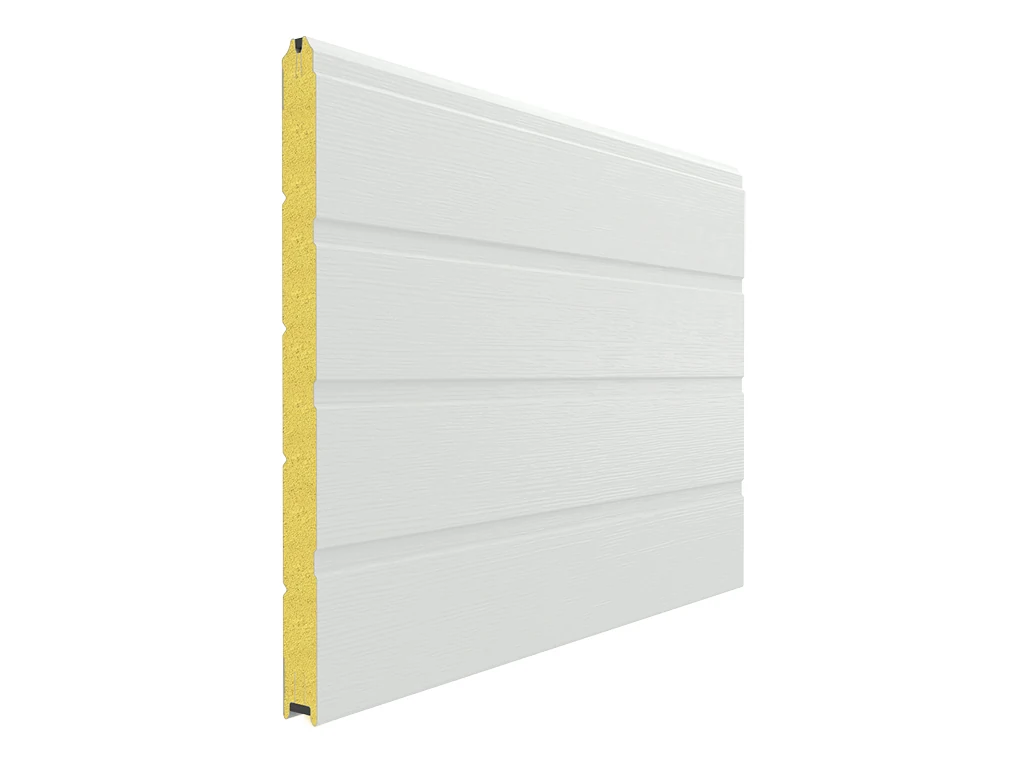

Доска

Частые горизонтальные линии, поверхность под дерево.

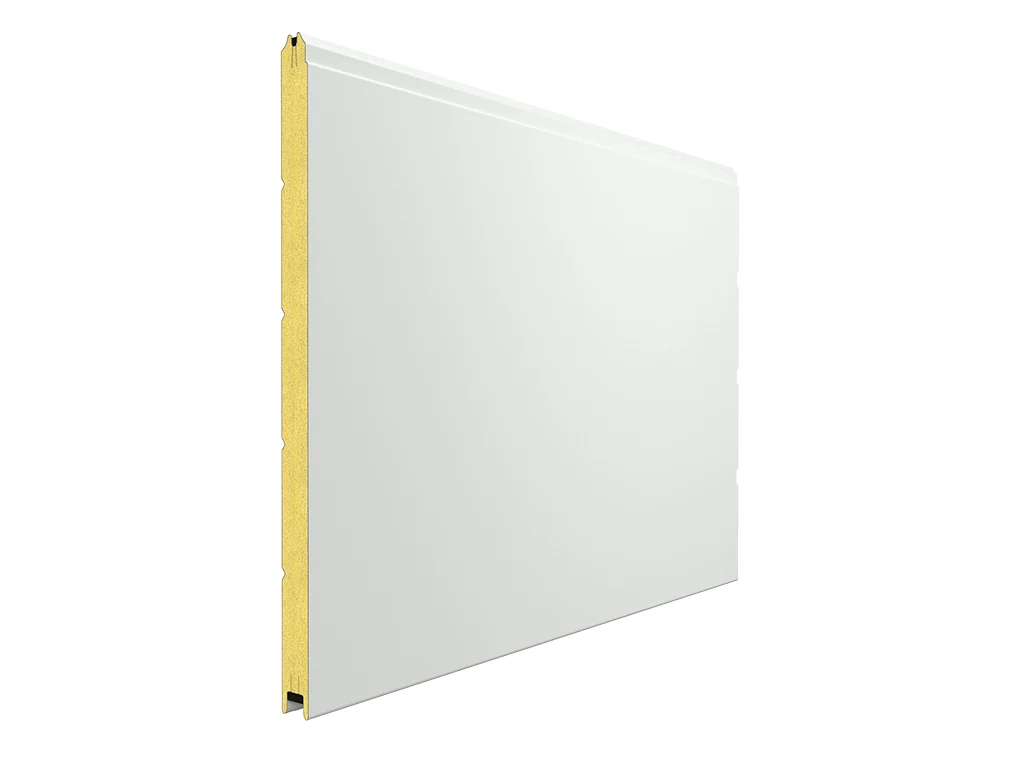

Верхняя полоса

Гладкое полотно с акцентной полосой в верхней части.

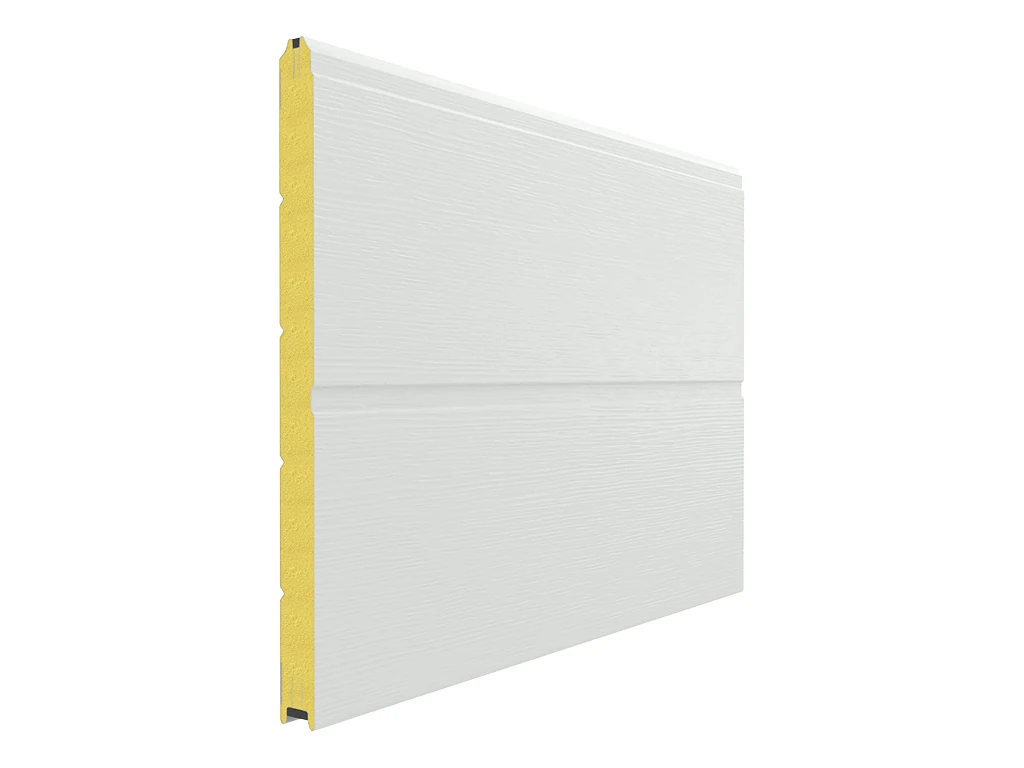

Широкая центральная полоса

Одна выраженная линия по центру секции.

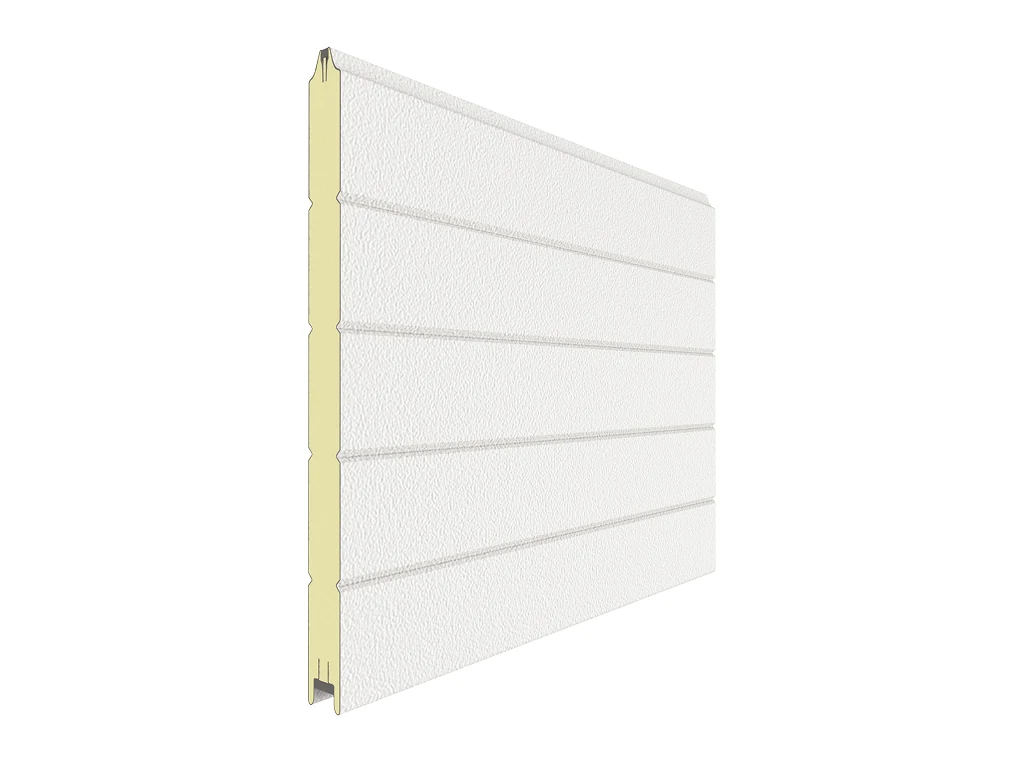

Горизонтальная полоса

Регулярный рисунок с поверхностью stucco.

Филёнка

Классический кассетный рисунок; доступность зависит от размера.

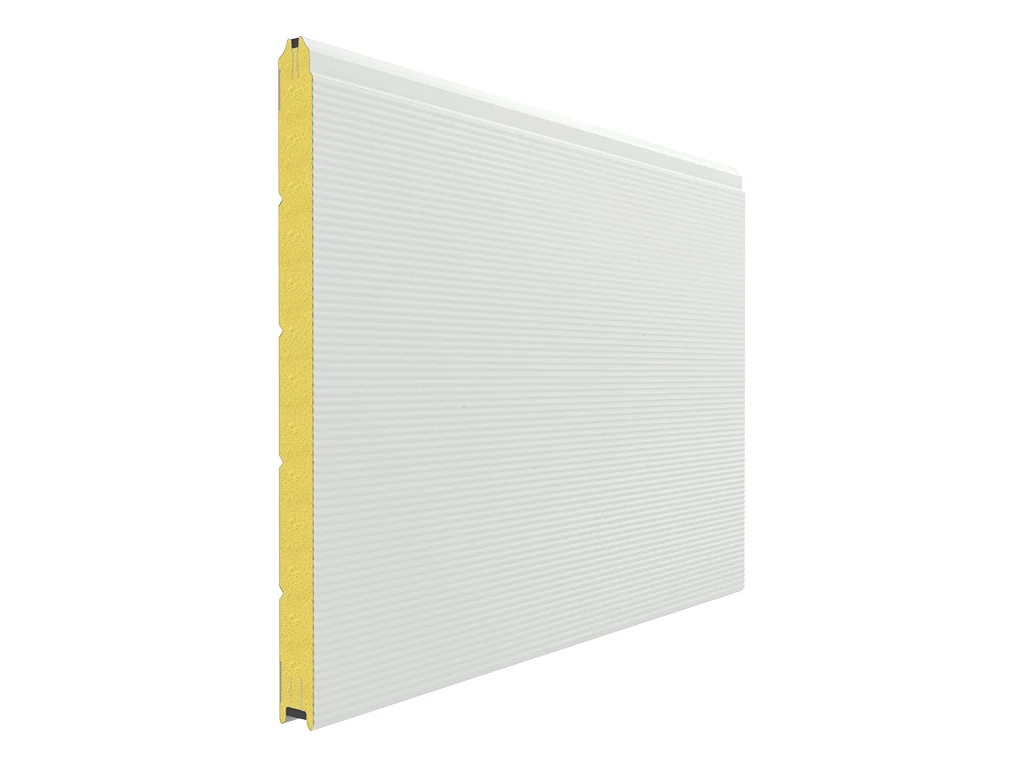

Волна

Мягкий горизонтальный рельеф внешней стороны.

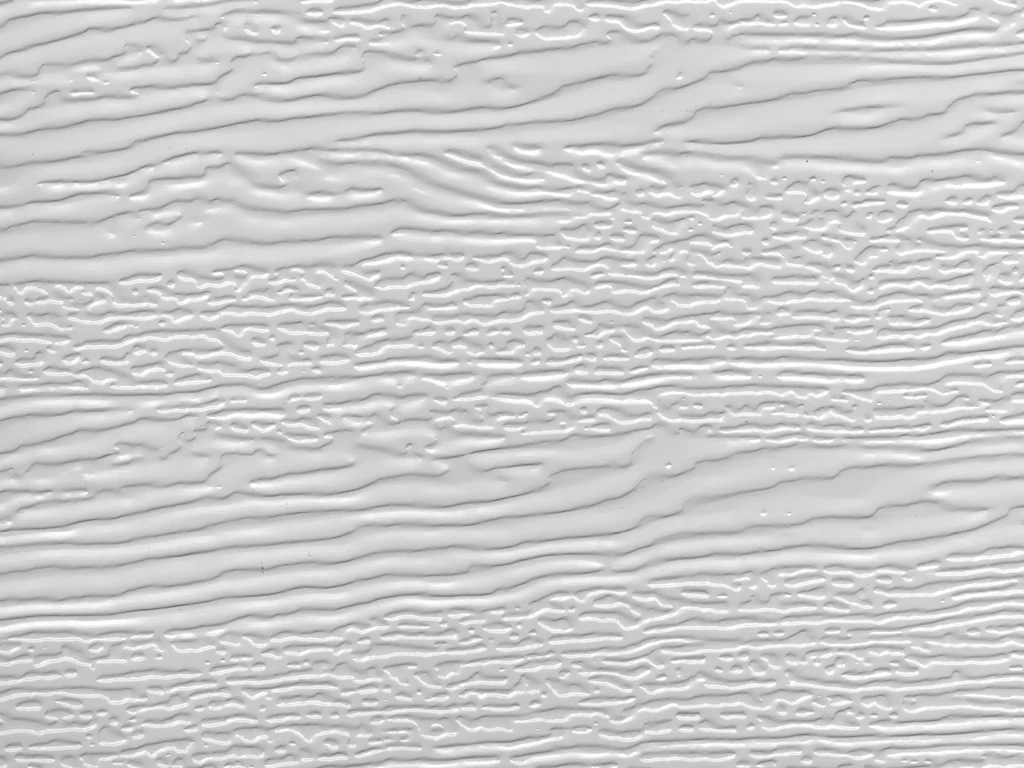

Под дереворельефная внешняя поверхность

Гладкаявнешняя поверхность для лаконичного фасада

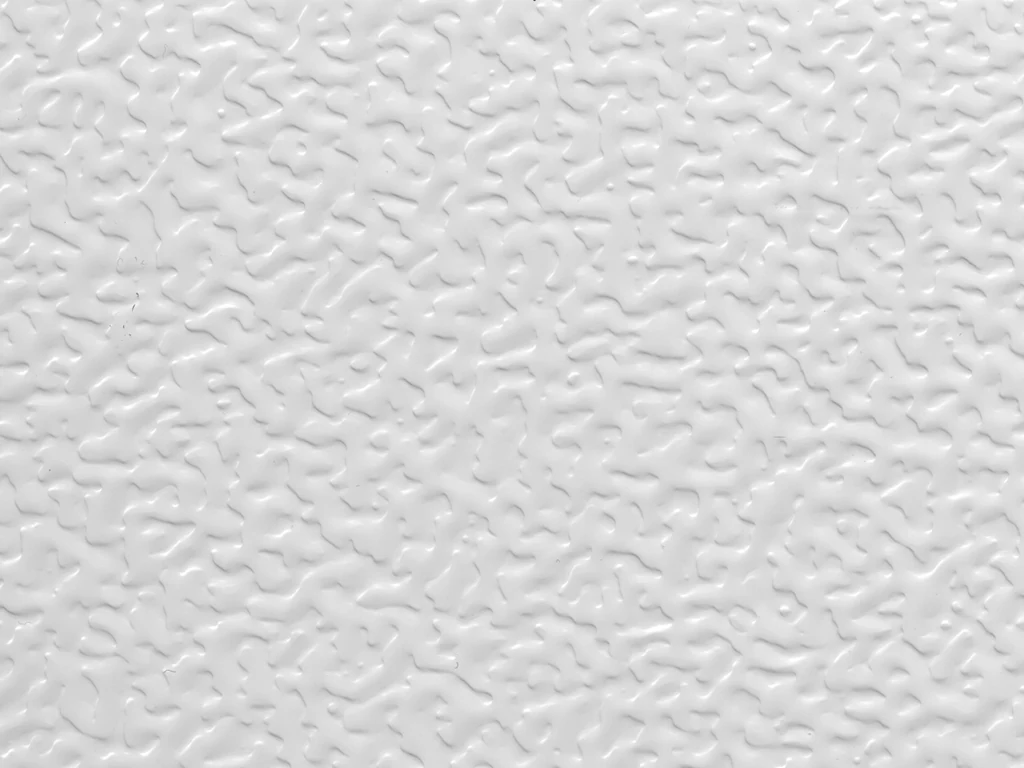

Stuccoмелкорельефная поверхность внутренней стороны

Цветовые решения

RAL 9003белый

RAL 9006серебристый

RAL 7004серый

RAL 1014бежевый

RAL 6005зелёный

RAL 5005синий

RAL 7016антрацит

RAL 7016эффект «мороз»

RAL 3000красный

RAL 3005бордовый

RAL 8017красно-коричневый

RAL 8017эффект «мороз»

RAL 7024графит

Золотой дубдекор под дерево

Венгедекор под дерево

Карта RALокраска под заказ

Экранные образцы приблизительные. Перед заказом цвет согласуется по физическому каталогу RAL или заводскому образцу панели.

Дизайнерские исполнения

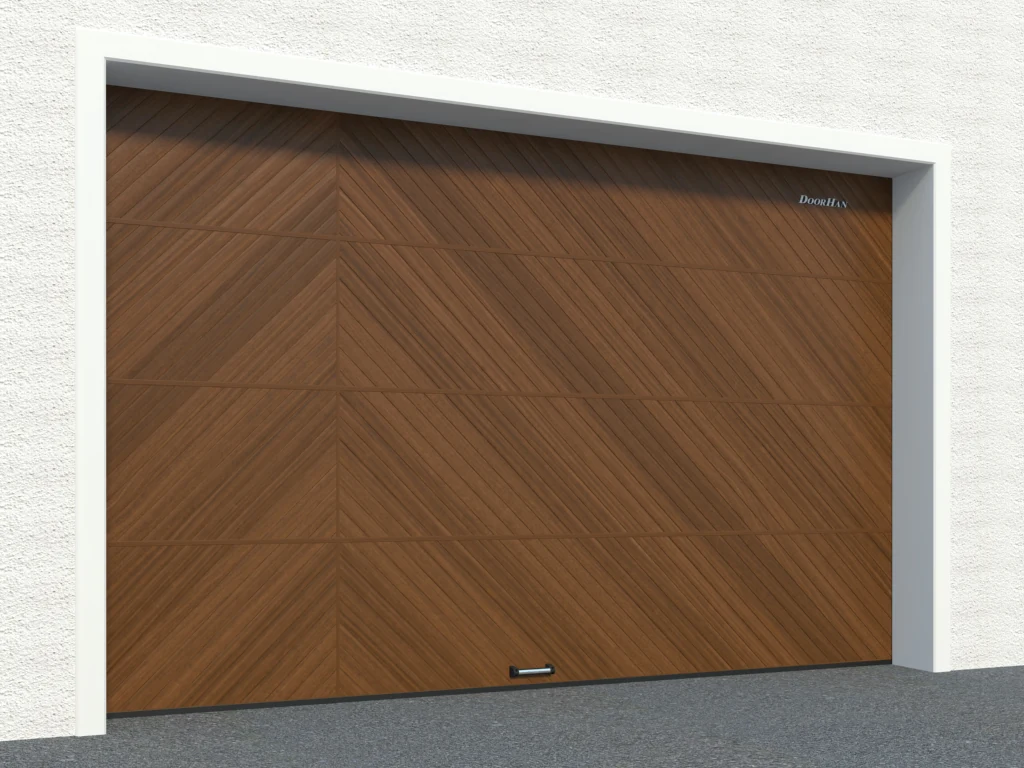

Premium Exclusive

Гладкая стальная панель с декоративной раскладкой. Цвет и направление рисунка согласуются при расчёте.

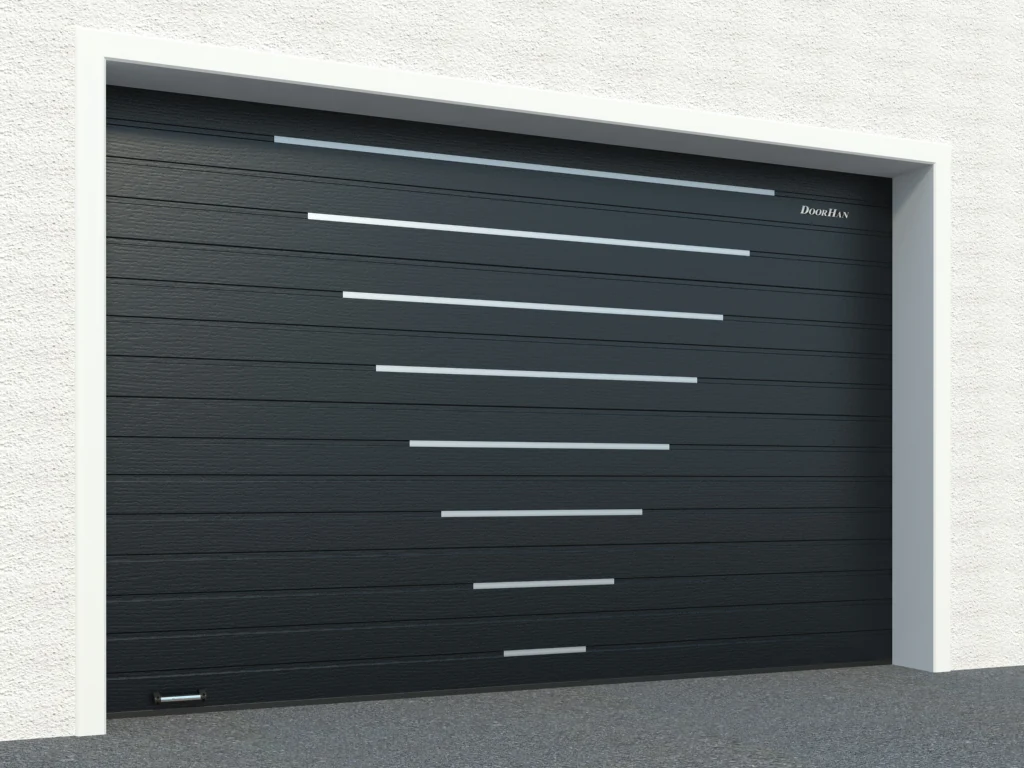

Premium Hi-Tech

Четыре схемы B1–B4 с алюминиевыми молдингами. Цвет полотна выбирается из расширенной палитры RSD02.

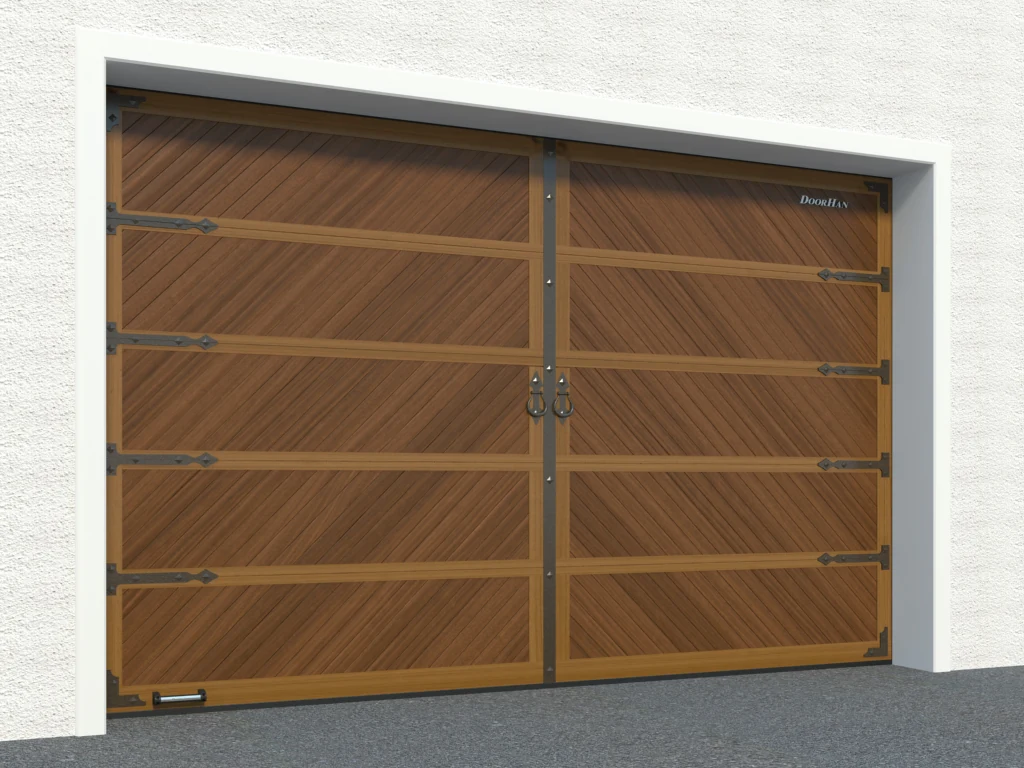

Premium Country

Четыре варианта B1–B4 с декоративными профилями. Заводские декоры: «Золотой дуб» и «Тёмный орех».

Premium Classic

Три варианта B1–B3 с классической раскладкой профилей. Доступны декоры «Золотой дуб» и «Тёмный орех».

Комплектация, автоматика и безопасная эксплуатация

Комплект ворот должен рассматриваться как единая система: полотно, направляющие, балансировочный механизм, крепёж, уплотнения и привод подбираются совместно. Автоматика выбирается по площади и массе полотна, интенсивности использования и доступному месту под потолком. Если это единственный вход в гараж, предусматривают возможность аварийного разблокирования снаружи.

Фотоэлементы, защита от защемления, корректное ограничение усилия и механические устройства безопасности не заменяют друг друга. Их набор зависит от конструкции, режима эксплуатации и требований объекта. После монтажа проверяют балансировку, плавность хода, остановку в крайних положениях и работу устройств защиты, а владельцу передают правила ручного открывания и обслуживания.

Что входит в комплект

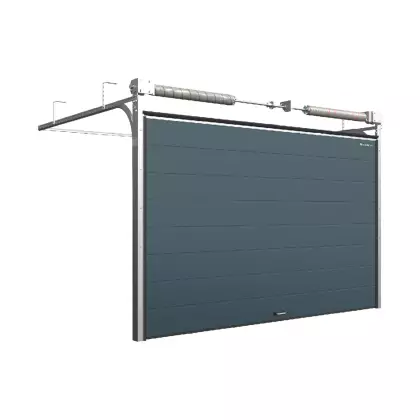

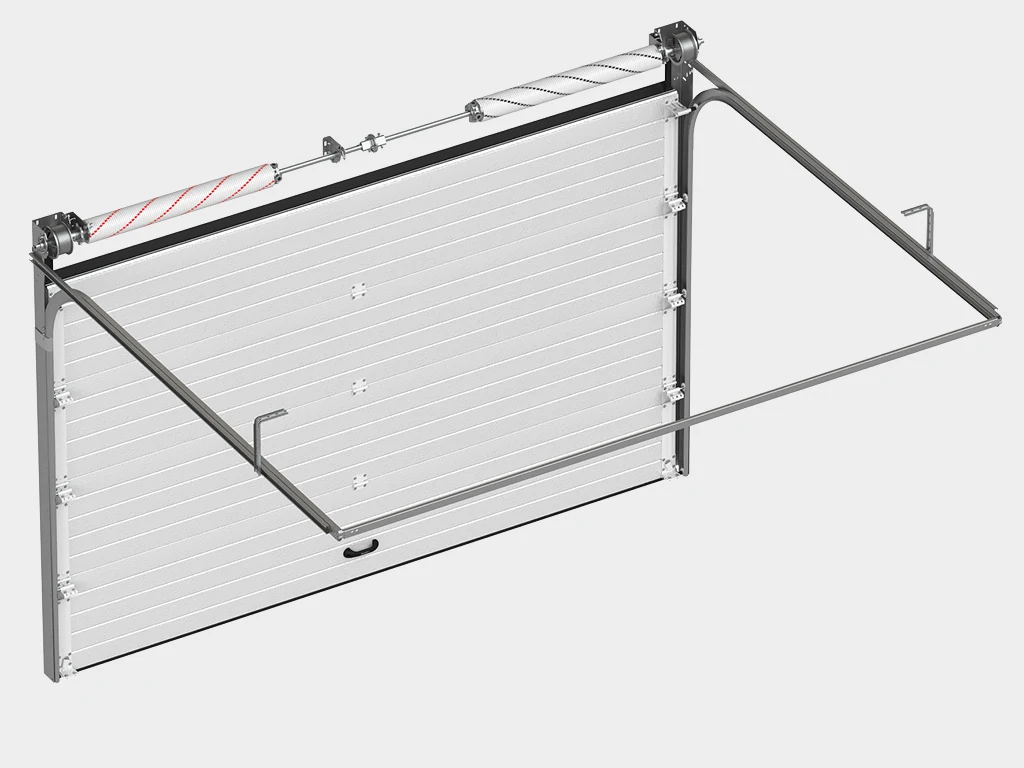

В базовой комплектации RSD02

• полотно из сэндвич-панелей толщиной 40 мм с усилениями;

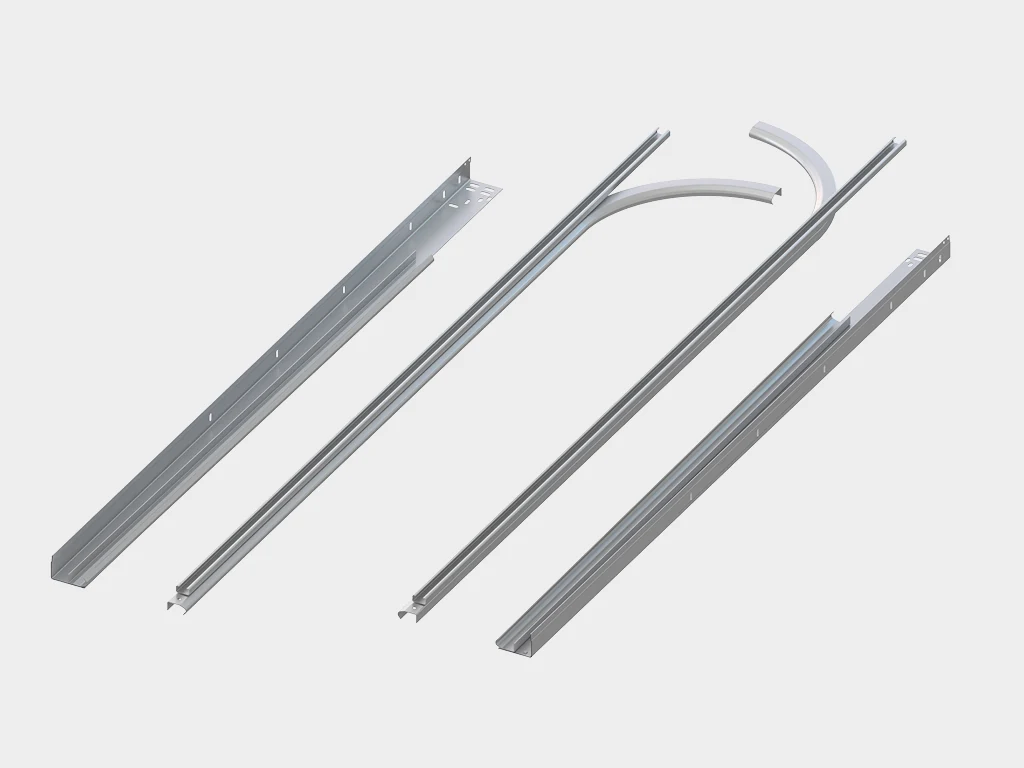

• оцинкованные направляющие и угловые стойки;
• торсионный механизм не менее чем на 25 000 циклов;

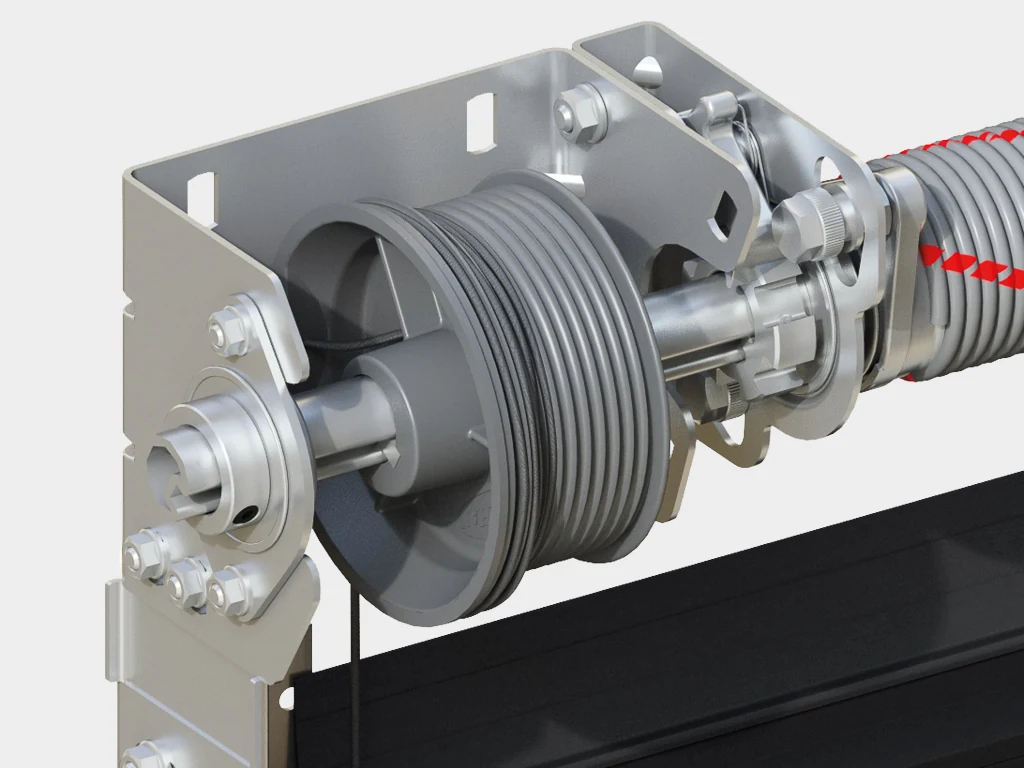

• защита от разрыва пружины для предусмотренных заводом конфигураций;
• ручка, монтажная комплектация, паспорт и инструкция;
• нижний, верхний и боковые контуры уплотнения.

Дополнительные опции

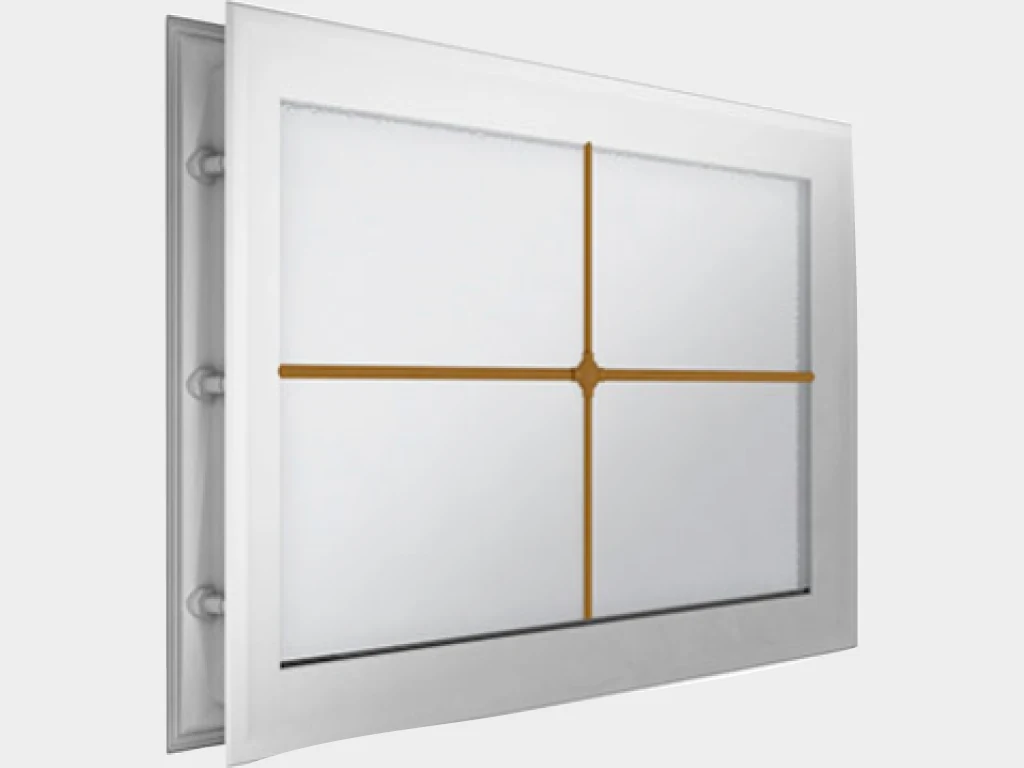

• акриловые окна 607 × 202, 627 × 327 или 452 × 302 мм;
• белые и коричневые окна, раскладки «крест» и «ромб»;
• панорамные секции или панорамное заполнение;

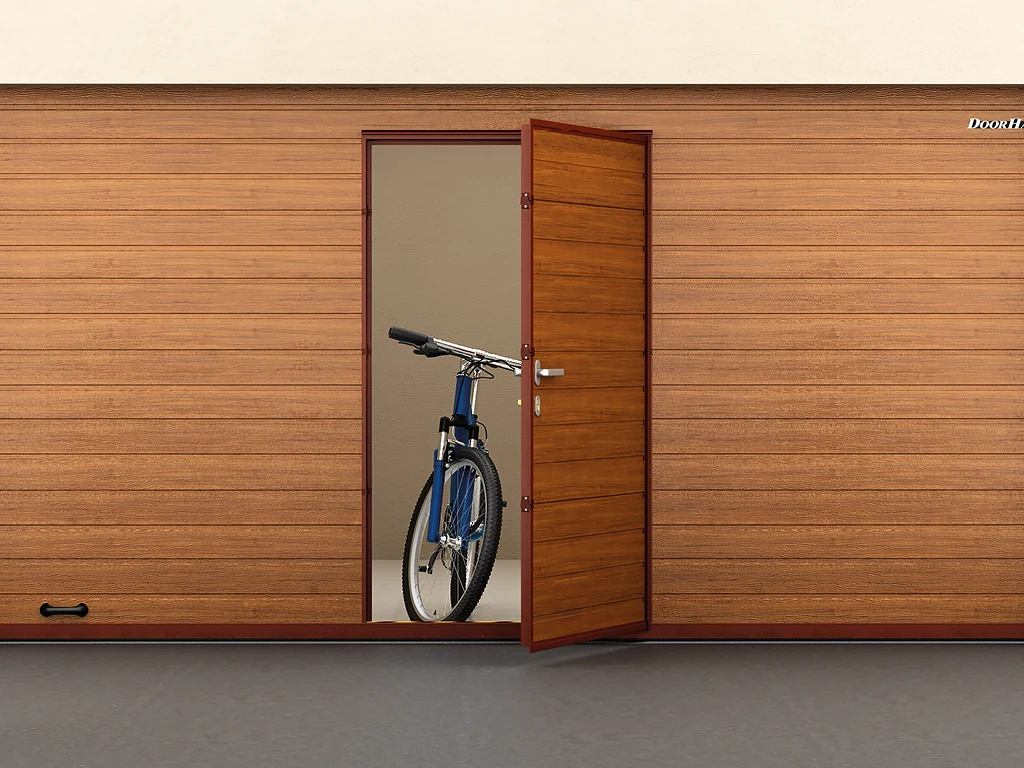

• встроенная калитка V4 с порогом 75 мм или V5 с порогом 25 мм;
• механический замок, внутренняя задвижка, фальшпанель;

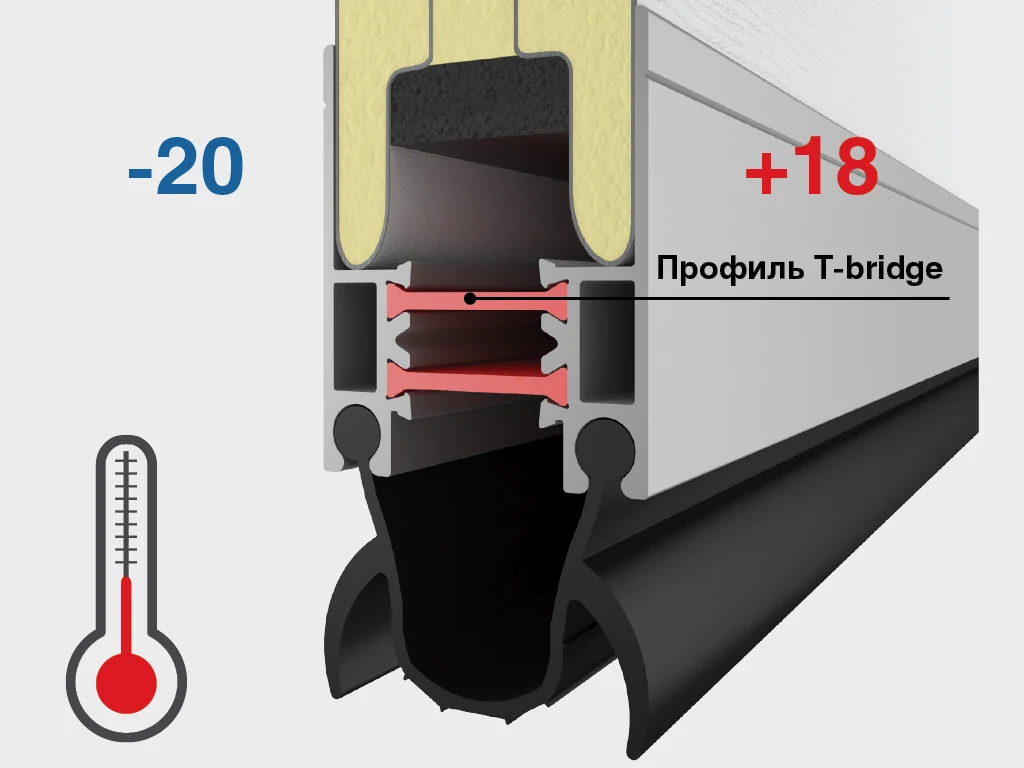

• термопакет и дополнительный контур уплотнения;
• антикоррозионный пакет или алюминиевое полотно;

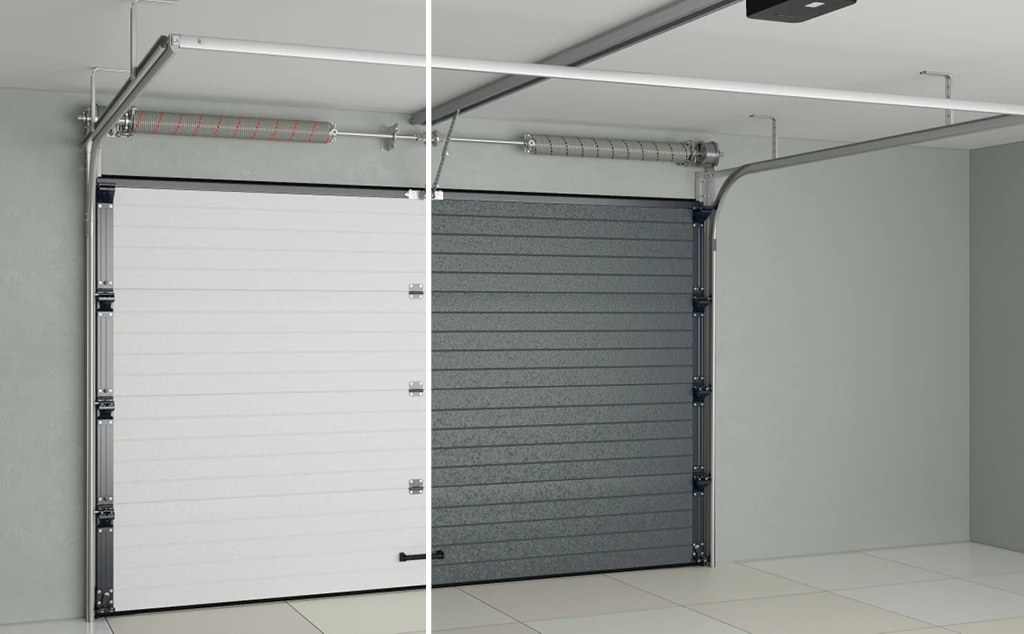

• чёрная фурнитура Black Edition;
• потолочный или вальный привод, фотоэлементы и управление.

Встроенная калитка доступна при высоте щита от 2 130 мм и не устанавливается в алюминиевое полотно. Состав базовой комплектации других серий отличается от RSD02.

Автоматика и устройства безопасности

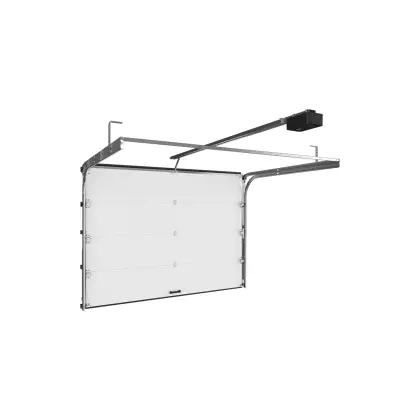

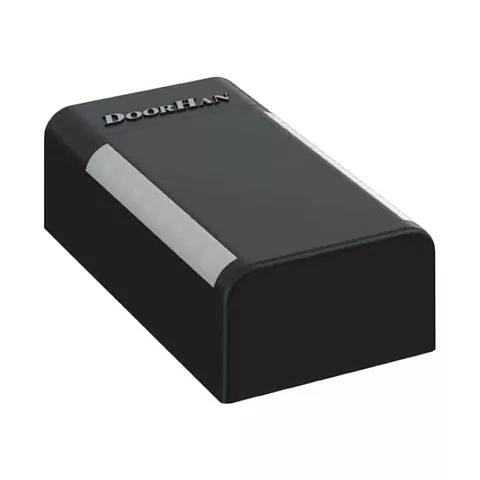

Потолочный привод

Компактное решение для типовых бытовых ворот. Подбирается по площади и высоте полотна.

Вальный привод

Применяется для тяжёлого полотна или конфигурации, где потолочный привод использовать неудобно.

Фотоэлементы

Контролируют проём и предотвращают закрывание ворот при обнаружении препятствия.

Аварийное открывание

Расцепитель позволяет открыть ворота вручную при отключении питания.

Что нужно для точного расчёта и от чего зависит цена

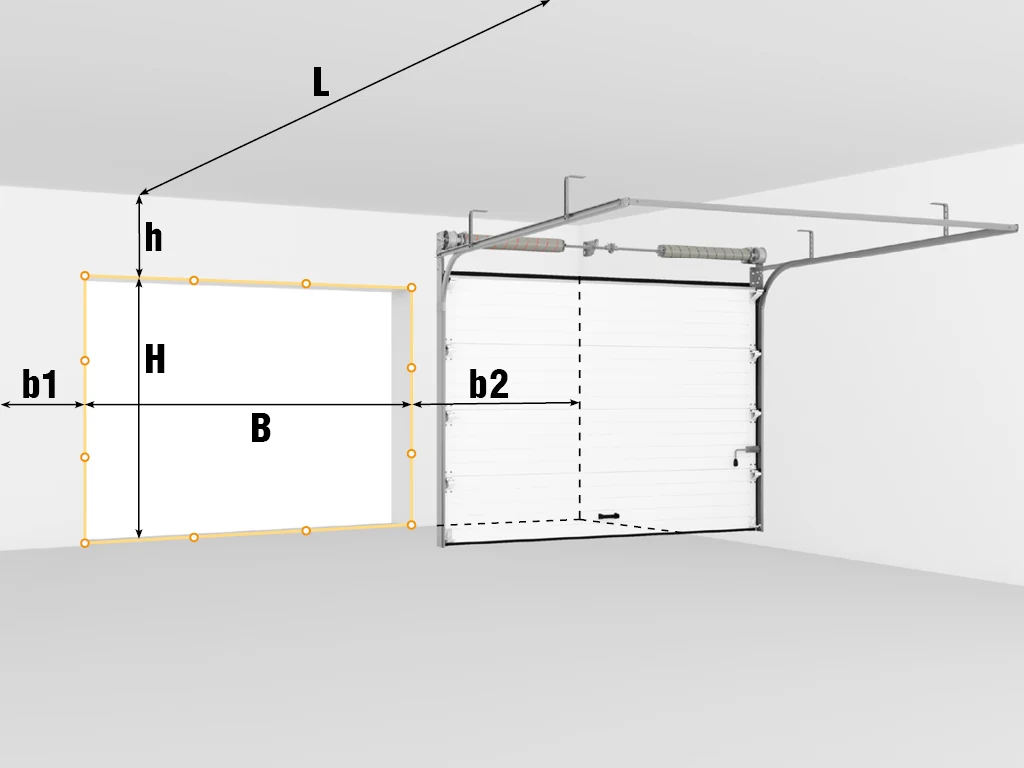

Для предварительного предложения достаточно размеров проёма, фотографий изнутри гаража и выбранного способа управления. Для окончательной комплектации специалист фиксирует перемычку и пристенки, глубину помещения, материал стен, уровень пола, коммуникации под потолком и место подвода питания. Эти данные позволяют посчитать не усреднённые «ворота за квадратный метр», а рабочий комплект для конкретного объекта.

На итоговую стоимость влияют серия и размер полотна, тип подъёма, дизайн и покрытие, окна или калитка, привод, устройства управления и безопасности, подготовка проёма, доставка и монтаж. При сравнении предложений нужно сопоставлять одинаковую комплектность и отдельно проверять, включены ли замер, крепёж, пусконаладка и вывоз упаковки.

• ширина, высота и геометрия проёма;
• серия и балансировочный механизм;
• тип подъёма и положение торсионного вала;
• рисунок, поверхность и цвет панелей;
• ручное или автоматическое управление;
• окна, калитка, остекление и защитные пакеты;
• условия доставки и разгрузки;
• подготовка проёма и монтаж на объекте.
