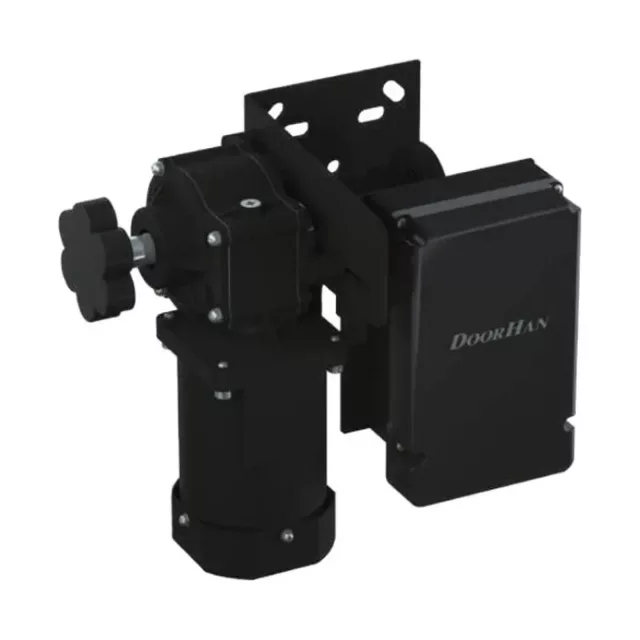

Привод DoorHan SHAFT-20 для секционных ворот

Назначение и рабочая задача — SHAFT-20

Компактный вальный привод с крутящим моментом 20 Н·м для ворот массой до 160 кг.

Заявленная область применения: Автоматизация промышленных секционных ворот массой до 160 кг. Это исходная граница подбора, но окончательное решение принимают после проверки размеров, нагрузки, среды и требуемой комплектации.

Сначала проверяют соответствие самой задачи, затем — рабочие пределы и состав поставки. Такой порядок не позволяет выбрать формально подходящую модель, которая окажется несовместимой с объектом, управлением или условиями обслуживания.

Параметры, совместимость и выбор исполнения

При выборе сопоставляют допустимую массу и геометрию подвижной части, интенсивность, скорость, питание, температурный диапазон и класс защиты. Затем проверяют блок управления, конечные положения, способ разблокировки и совместимость устройств безопасности.

Для модели «SHAFT-20» в карточке зафиксированы следующие исходные данные. Они помогают отсеять неподходящие варианты, но не заменяют проверку полного диапазона и взаимного влияния параметров.

• Максимальная масса ворот: 160 кг
• Крутящий момент: 20 Н·м
• Питающее напряжение: 220-240 / 50, 60 В/Гц
• Мощность: 300 Вт
• Частота вращения двигателя: 1 400 об/мин
• Интенсивность: 50 %

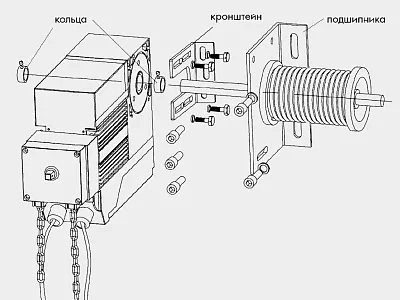

Монтаж, ввод в работу и эксплуатация

До установки механизм должен свободно и равномерно перемещаться вручную. На объекте предусматривают надёжное основание, защищённую кабельную трассу, питание и заземление; фотоэлементы, кромки безопасности и внешнее управление подключают по схеме именно выбранного блока.

При пусконаладке проверяют полный цикл, замедление и остановку, реакцию на препятствие, ручную разблокировку и поведение после пропадания питания. Владельцу передают рабочие настройки и порядок безопасного аварийного управления.

Все регулировки, допустимые нагрузки и интервалы обслуживания сверяют с актуальной инструкцией. Если условия объекта выходят за указанные в документации пределы, исполнение согласуют до заказа.

Комплектация, документы и данные для расчёта

В коммерческом предложении фиксируют точную модель, обязательные компоненты, выбранные опции, подготовительные работы, доставку, монтаж и пусконаладку. Похожие названия изделий не гарантируют одинаковую комплектность.

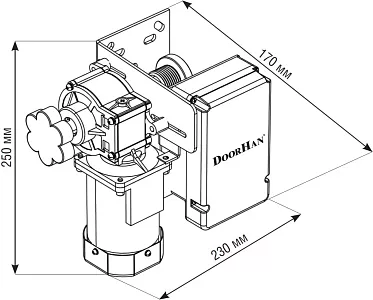

На странице приложены материалы для проверки: Руководство SHAFT-20; Габаритный чертёж SHAFT-20; Декларация соответствия приводов SECTIONAL и SHAFT; Сервисная книжка автоматики промышленных секционных ворот.

Что прислать специалисту

• тип и размеры ворот или другого механизма
• массу полотна и фактическое усилие перемещения
• интенсивность и число циклов в сутки
• питание, способ управления и устройства безопасности

После проверки исходных данных специалист подтвердит применимость, границы поставки, срок и стоимость. Неизвестные параметры указывают как требующие замера или проектного расчёта, а не заменяют предположениями.
