Производственные шумозащитные конструкции DoorHan PZK
Сборные шумозащитные кожухи, кабины и мобильные экраны для оборудования внутри производственных помещений.
Цена по запросу
Производственные и технологические конструкции DoorHan
Производственные и технологические конструкции DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Модели и типоразмеры
2 товаров
Технологические шумозащитные конструкции DoorHan TSK
Модульные экраны для ограничения шума от наружного инженерного и технологического оборудования.
Цена по запросу
Что определить до выбора — Производственные и технологические конструкции
Раздел «Производственные и технологические конструкции» нужно оценивать по задаче объекта, рабочим ограничениям и фактической комплектности, а не по одному размеру или изображению. Сначала фиксируют назначение, режим эксплуатации и обязательные требования, затем исключают неподходящие варианты.
Производственные и технологические конструкции DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Как выбрать производственную шумозащитную конструкцию
- уровень и спектр шума
- высота и протяжённость барьера
- звукопоглощающее или отражающее исполнение
- ветровые и снеговые нагрузки
- ворота, калитки и технологические разрывы
- фундамент, рельеф и антикоррозионная защита
Модели, конструкции и рабочие отличия
Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.
Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.
Модели и исполнения
| Модель | Назначение | Ширина конструкции | Высота конструкции | Толщина шумозащитного заполнения |
|---|---|---|---|---|
| PZK | Производственные помещения с металлообрабатывающим, сварочным, вентиляционным и холодильным оборудованием | от 1 000 мм | от 1 000 мм | 85, 100, 115 мм |
| TSK | Открытые площадки энергетических, промышленных и коммунальных объектов, зоны установки вентиляции и кондиционирования | от 1 000 мм | от 1 000 мм | 85, 100, 115 мм |
Внешний вид и варианты исполнения
PZK
Сборные шумозащитные кожухи, кабины и мобильные экраны для оборудования внутри производственных помещений.
TSK
Модульные экраны для ограничения шума от наружного инженерного и технологического оборудования.
Проектная привязка и подготовка объекта
Для привязки нужны размеры, фотографии и конструкция основания, свободные зоны, инженерные сети, питание и доступ к обслуживанию. Неизвестные параметры отмечают для замера или проектной проверки, а не заменяют предположениями.
Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.
Конструкция и монтажные схемы
Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

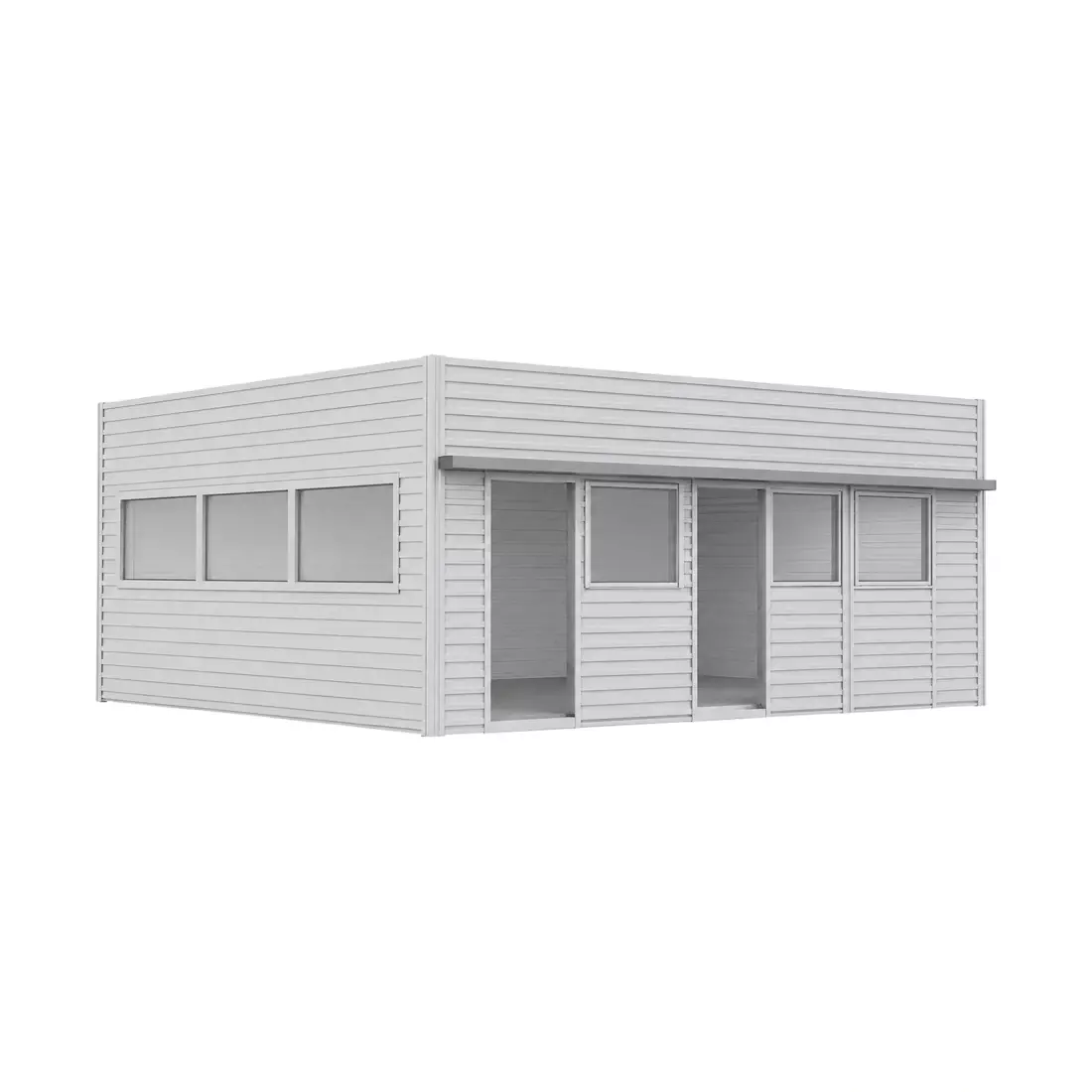

Конструкция производственной шумозащитной кабины
Пример производственной шумозащитной конструкции
Шумозащитное ограждение оборудования
Размеры, акустическое обследование и подготовка
Нужны план участка, отметки рельефа, расположение источника и защищаемой зоны, геология, коммуникации и требования к проездам.
Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.
Дополнительные сведения из заводской документации
Для раздела «Производственные и технологические конструкции» заводская документация проверена у 2 из 2 представленных моделей. Ниже вынесены сведения, которые дополняют основную таблицу сравнения; они не заменяют паспорт и инструкцию конкретного исполнения.
Параметры, которые дополнительно указаны в документах
- Производственные шумозащитные конструкции DoorHan PZK: Толщина панели — мм — 85; 100; 115.
- Производственные шумозащитные конструкции DoorHan PZK: Толщина листа корпуса панели — мм — 0,7; 0,8; 1,0; 1,2; 2,0.
- Производственные шумозащитные конструкции DoorHan PZK: Плотность минеральной ваты — кг/м3 — 60; 90.
- Производственные шумозащитные конструкции DoorHan PZK: Индекс изоляции воздушного шума — дБ — 32; 34; 36.
- Производственные шумозащитные конструкции DoorHan PZK: Монтажная высота панели — мм — 500; 1 000.
- Технологические шумозащитные конструкции DoorHan TSK: Толщина панели — мм — 85; 100; 115.
- Технологические шумозащитные конструкции DoorHan TSK: Толщина листа корпуса панели — мм — 0,7; 0,8; 1,0; 1,2; 2,0.
- Технологические шумозащитные конструкции DoorHan TSK: Плотность минеральной ваты — кг/м3 — 60; 90.
Что открыть в инструкции до монтажа или применения
В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, хранение и транспортировка, проверка перед запуском, расход и отверждение. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.
Где проверить первоисточник
- Производственные шумозащитные конструкции DoorHan PZK (4 документа)
- Технологические шумозащитные конструкции DoorHan TSK (4 документа)
Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
Комплектация, монтаж и приёмка
До передачи заказчику проверяют геометрию, крепления, рабочие и аварийные режимы, безопасность и соответствие согласованной спецификации. Настройки и результаты проверки фиксируют вместе с документами.
Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.
Что влияет на стоимость
- размеры и выбранная модель
- исполнение и материалы
- базовая комплектация и дополнительные опции
- автоматика, управление и устройства безопасности
- подготовка места установки
- доставка, монтаж и пусконаладка
Расчёт стоимости и комплект документов
Стоимость сравнивают по полному составу: основное изделие, обязательные компоненты, опции, подготовка объекта, доставка, монтаж и пусконаладка. Разные границы поставки делают итоговые суммы несопоставимыми.
В итоговом предложении указывают исходные данные, модель и исполнение, количество, сроки, доставку, монтаж, проверку и документы. Допущения и исключённые работы выделяют отдельно.
Частые вопросы
Что нужно для расчёта производственные и технологические конструкции?
Нужны план участка, отметки рельефа, расположение источника и защищаемой зоны, геология, коммуникации и требования к проездам.
Как выбрать подходящую модель?
Сначала определяют назначение и ограничения объекта, затем сравнивают рабочие диапазоны и комплектацию конкретных моделей в таблице и карточках.
Можно ли изменить базовую комплектацию?
Дополнительные опции добавляют только после проверки совместимости с выбранной серией, размером и условиями эксплуатации.
Почему точная цена появляется после расчёта?
Стоимость зависит от размера, исполнения, опций, подготовки объекта, доставки и монтажа. Для части изделий применяется проектная комплектация.
Кто выполняет монтаж и обслуживание?
ДорХан-Урал выполняет замер, поставку, монтаж, пусконаладку и сервис оборудования в Екатеринбурге и Свердловской области.
