Цепные барьеры DoorHan

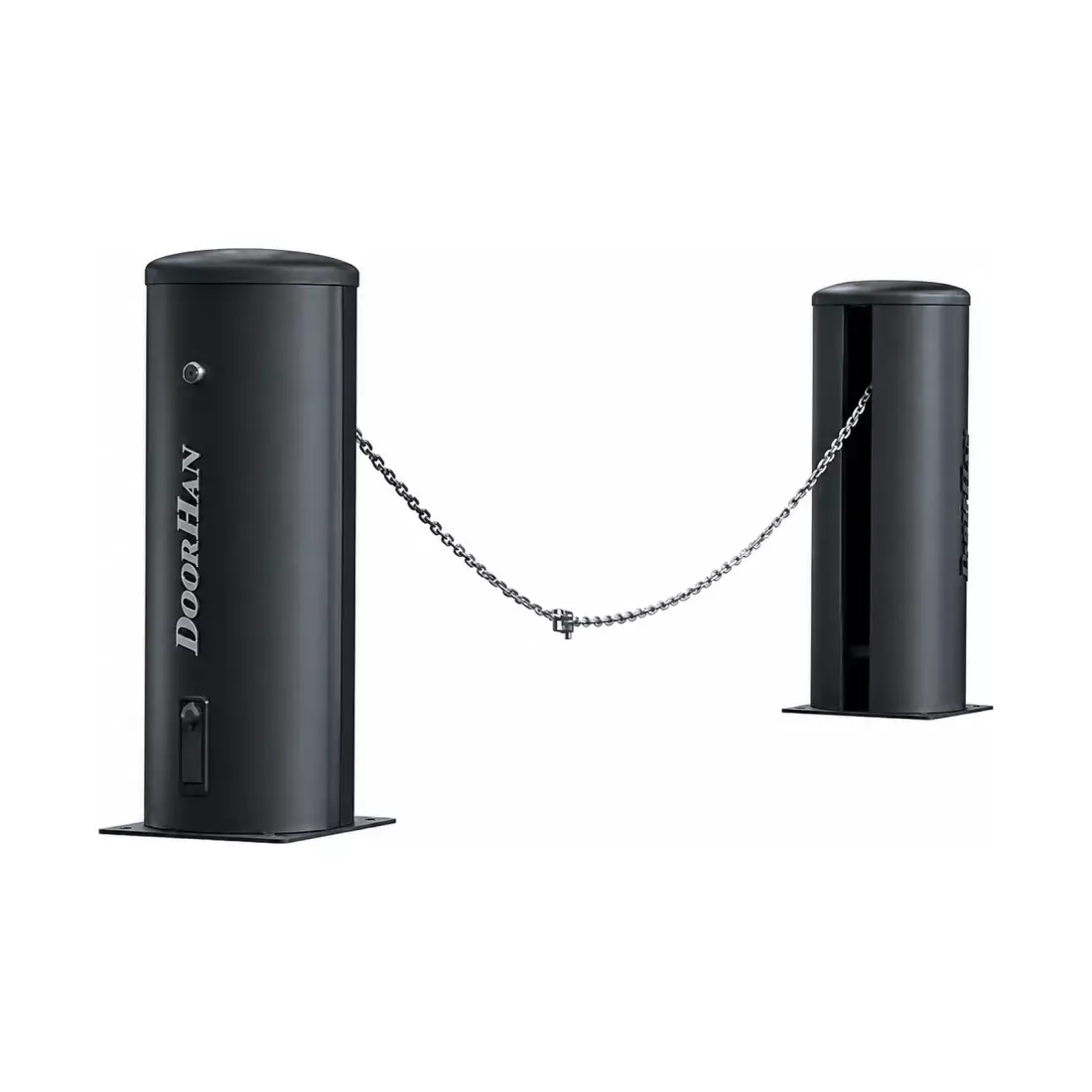

Цепной барьер перекрывает широкий проезд без стрелы

Цепь поднимается между тумбами и освобождает проезд после опускания. Решение подходит для частных и ограниченных территорий с умеренным потоком, когда важно не ставить длинную стрелу над проездом.

Проверяют ширину, положение тумб, основание, место укладки опущенной цепи, снег и водоотвод. Кабель между тумбами и устройства безопасности закладывают до благоустройства.

Модели и параметры для сравнения

Варианты сначала проверяют по назначению и ограничениям объекта, затем сравнивают размеры, конструкцию, материалы, управление и комплектность. Опубликованные значения относятся к конкретной модели и подтверждаются её документацией.

• Максимальная ширина проезда: 7 м, 15 м.
• Рабочая температура: -20…+55 °C.
• Класс защиты: IP54.

Если модели имеют одинаковое значение одного параметра, это ещё не делает их взаимозаменяемыми: учитываются назначение, конструкция, комплектность и совместимые элементы.

Исходные данные и подготовка объекта

Проверяют ширину, положение тумб, основание, место укладки опущенной цепи, снег и водоотвод. Кабель между тумбами и устройства безопасности закладывают до благоустройства.

• Сопоставить фактические размеры проёма, проезда или конструкции с допустимыми значениями конкретной модели.
• Проверить рабочий температурный диапазон для места установки, включая зимние минимумы и нагрев на солнце.
• Проверить требуемый класс защиты или огнестойкости по условиям объекта и проектной документации.
• Согласовать способ управления, обязательные элементы безопасности и доступ для обслуживания, если изделие имеет привод или подвижные части.
• Сравнивать предложения только при одинаковой комплектации, включая крепёж, стойки, блоки управления и монтажные элементы.

Для первичного расчёта подготовьте размеры, фотографии места установки или применения, описание задачи, предполагаемую интенсивность, условия улицы или помещения и требования к управлению либо технологии. При нестандартном объекте могут потребоваться чертежи и проектные данные.

Монтаж, настройка и приёмка

После установки контролируют натяжение, полный ход, индикацию и реакцию на автомобиль. Опущенная цепь не должна создавать опасность для колёс и пешеходов.

До передачи заказчику проверяют все штатные и аварийные режимы, доступ к обслуживаемым узлам и соответствие фактической установки согласованной схеме. Результаты и настройки фиксируют.

Отклонение от инструкции производителя допустимо только после технического согласования. Неподтверждённая замена комплектующих, материалов или схемы подключения может изменить рабочие характеристики и безопасность решения.

Комплектация и расчёт стоимости

В предложении фиксируют точную модель и исполнение, все обязательные компоненты, крепёж, управление, подготовительные работы, доставку, монтаж и проверку. Сравнивать цену следует по одинаковой спецификации и границам ответственности.

Если в карточке указана цена «по запросу», это означает необходимость проверить исходные данные и состав заказа. Итоговая сумма не выводится из одного параметра таблицы.

До оплаты полезно сверить расчёт с таблицей моделей, карточкой изделия и исходными данными объекта. Все допущения — размеры после отделки, состояние основания, доступность питания, температура применения или возможность нестандартного исполнения — должны быть отмечены письменно. Это позволяет сравнивать предложения по одинаковому составу и снижает риск дополнительных работ после поставки.

Если исходные данные меняются после согласования, спецификацию и стоимость проверяют повторно до запуска заказа в производство или комплектацию.

Артикул, название модели и редакции приложенных документов переносят в заказ без сокращений: похожее обозначение не подтверждает взаимозаменяемость изделий.

Документы, гарантия и обслуживание

Паспорт, инструкция, схема и сведения о настройках сохраняются вместе с заказом. Замена компонентов и изменение алгоритма выполняются после проверки совместимости и требований проекта.

Регламент осмотра связывают с интенсивностью и условиями объекта. Необычный шум, изменение хода, повреждение креплений или покрытия служат основанием для внеплановой проверки.

• Паспорт
• Сервисная книжка
• Руководство по монтажу и эксплуатации
• Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики
• Габаритный чертеж
• Схема бетонирования

Документы доступны в карточках соответствующих моделей. Для проектирования и монтажа следует использовать актуальную редакцию паспорта, инструкции, чертежа или технической карты, относящуюся к конкретной поставке.

Параметры, которые дополнительно указаны в документах

• Цепной барьер DoorHan CHAIN-BARRIER PRO 7: Питающие напряжение — В/Гц — 220–240 / 50, 60.
• Цепной барьер DoorHan CHAIN-BARRIER PRO 7: Мощность — Вт — 280.
• Цепной барьер DoorHan CHAIN-BARRIER PRO 7: Максимальный крутящий момент — Нм — 20.
• Цепной барьер DoorHan CHAIN-BARRIER PRO 7: Интенсивность (при +20 °C) — % — 50.
• Цепной барьер DoorHan CHAIN-BARRIER PRO 7: Термозащита — °C — 125.
• Цепной барьер DoorHan CHAIN-BARRIER PRO 7: Рабочий диапазон температуры привода — °C — -20...+55.
• Цепной барьер DoorHan CHAIN-BARRIER PRO 7: Конденсатор — мкФ — 10.
• Цепной барьер DoorHan CHAIN-BARRIER PRO 15: Питающие напряжение — В/Гц — 220–240 / 50, 60.

Что открыть в инструкции до монтажа или применения

В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, электрическое подключение, настройка и программирование, диагностика неисправностей, уход и очистка. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.

Где проверить первоисточник

• Цепной барьер DoorHan CHAIN-BARRIER PRO 7 (4 документа)
• Цепной барьер DoorHan CHAIN-BARRIER PRO 15 (4 документа)

Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
