Остановочные павильоны серии «Сити» DoorHan

Остановочные павильоны серии «Сити» DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.

Смотреть товары Рассчитать стоимость
Остановочные павильоны серии «Сити» DoorHan, оригинальные модели из каталога

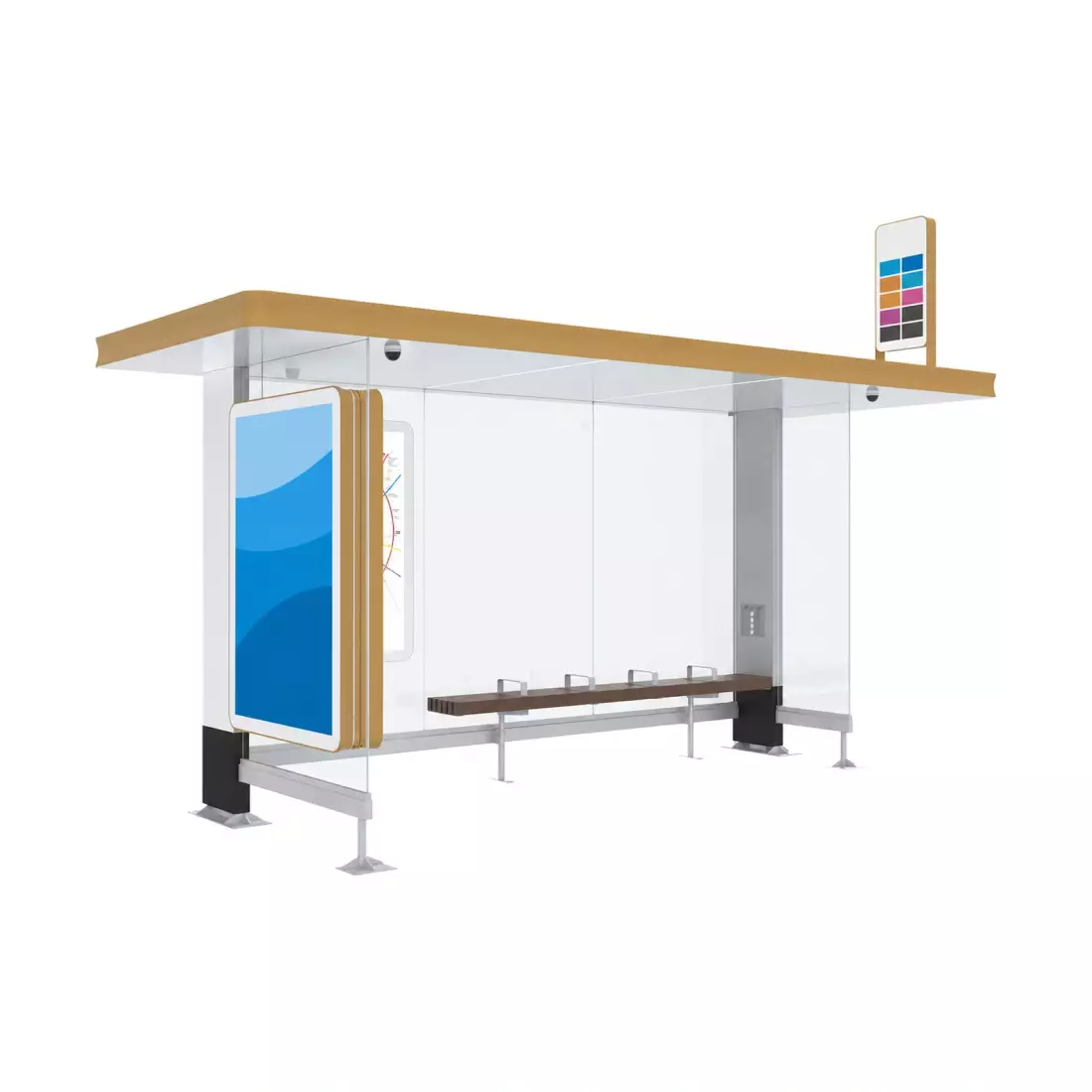

Оригинальное изделие DoorHan для раздела «Остановочные павильоны серии «Сити»»

Что определить до выбора — Остановочные павильоны серии «Сити»

Для направления «Остановочные павильоны серии «Сити»» исходной точкой служат назначение объекта, площадка, климатические нагрузки и границы поставки. Типовое решение помогает выбрать конструктивную схему, но размеры, фундамент, ограждения и инженерные системы привязываются к конкретному региону строительства.

Остановочные павильоны серии «Сити» DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.

Как подобрать решение

  • назначение и вместимость
  • габариты площадки
  • ветровые и снеговые нагрузки
  • остекление, кровля и освещение
  • доступность и безопасность
  • фундамент, монтаж и подключение

Модели, конструкции и рабочие отличия

Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.

Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.

Модели и исполнения

Модель Назначение Ширина павильона Высота павильона Вес
CITY Стандарт Остановочные пункты со средним пассажиропотоком и стандартным тротуаром 2 200 мм 2 900 мм 1 450 кг
CITY Расширенный Остановочные пункты с повышенным пассажиропотоком и стандартным тротуаром 2 200 мм 2 900 мм 1 740 кг
CITY Стандарт сдвоенный Остановочные пункты с высоким пассажиропотоком и стандартным тротуаром 2 200 мм 2 900 мм 2 850 кг
CITY Стандарт без рекламного носителя Остановочные пункты со средним пассажиропотоком и узким тротуаром 1 800 мм 2 900 мм 1 350 кг
CITY Малогабаритный Остановочные пункты с низким пассажиропотоком и узким тротуаром 1 800 мм 2 900 мм 950 кг
CITY Малогабаритный сдвоенный Остановочные пункты с повышенным пассажиропотоком и узким тротуаром 1 800 мм 2 900 мм 1 850 кг

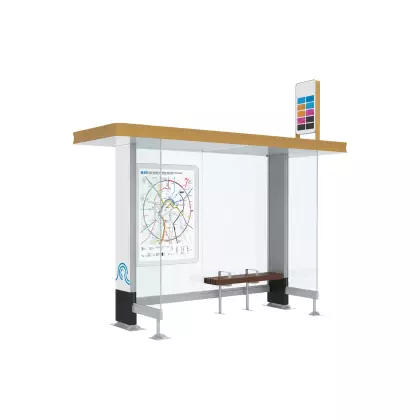

CITY Упрощённый Остановочные пункты с низким пассажиропотоком и узким тротуаром 1 800 мм 2 900 мм 950 кг

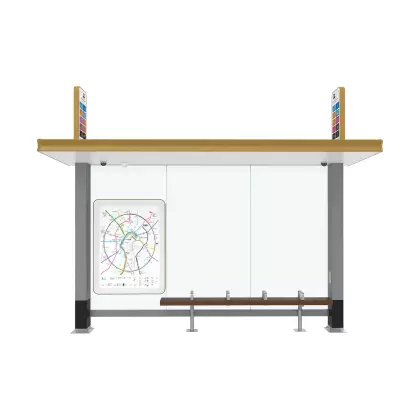

CITY Стандарт трамвая Трамвайные остановки со средним пассажиропотоком 1 400, 1 600, 1 800, 2 000, 2 200 мм 3 245 мм 1 770 кг

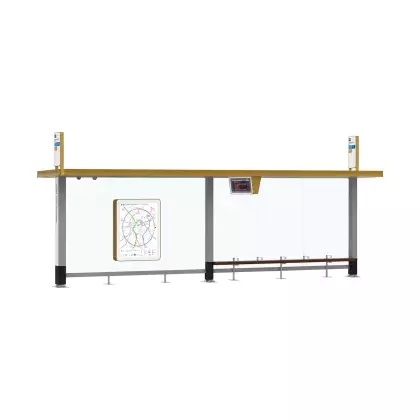

CITY Трамвайный расширенный Трамвайные остановки с высоким пассажиропотоком 1 400, 1 600, 1 800, 2 000, 2 200 мм 3 245 мм 3 120 кг

Внешний вид и варианты исполнения

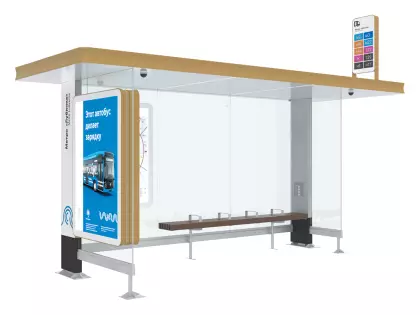

Остановочный павильон DoorHan «Стандарт», серия «Сити»

CITY Стандарт

Городской остановочный павильон для пунктов со средним пассажиропотоком и стандартным тротуаром.

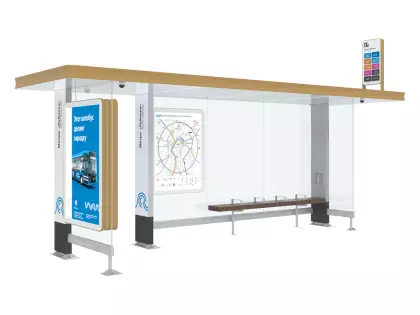

Остановочный павильон DoorHan «Расширенный», серия «Сити»

CITY Расширенный

Удлинённый городской павильон для остановок с повышенным пассажиропотоком.

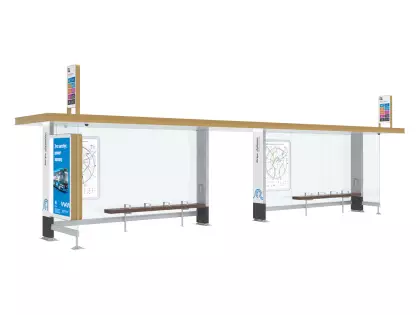

Остановочный павильон DoorHan «Стандарт сдвоенный», серия «Сити»

CITY Стандарт сдвоенный

Сдвоенный остановочный павильон длиной 12 метров для пунктов с высоким пассажиропотоком.

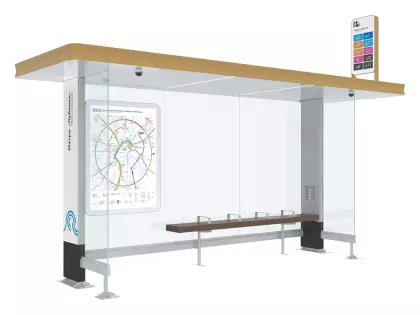

Остановочный павильон DoorHan «Стандарт без рекламного носителя», серия «Сити»

CITY Стандарт без рекламного носителя

Павильон уменьшенной глубины без рекламного носителя для установки на узком тротуаре.

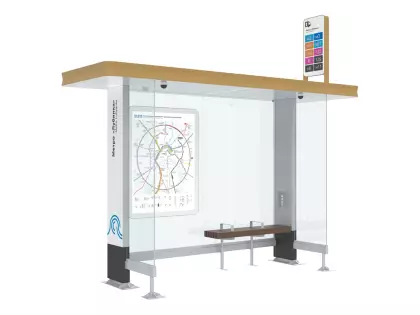

Остановочный павильон DoorHan «Малогабаритный», серия «Сити»

CITY Малогабаритный

Компактный остановочный павильон для пунктов с низким пассажиропотоком и ограниченной глубиной площадки.

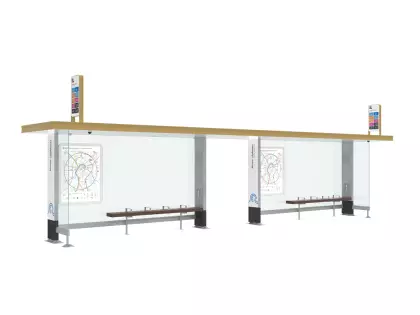

Остановочный павильон DoorHan «Малогабаритный сдвоенный», серия «Сити»

CITY Малогабаритный сдвоенный

Сдвоенный павильон уменьшенной глубины для загруженных остановок на узком тротуаре.

Проектная привязка и подготовка объекта

В задании фиксируют участок, габариты и планировку, высоты, нагрузки, проёмы, температурный режим и инженерные подключения. Проект увязывает каркас, фундамент, ограждения, кровлю, логистику и последовательность монтажа.

Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.

Конструкция и монтажные схемы

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Конструкция павильона CITY Стандарт

Конструкция павильона CITY Стандарт

Требования к основанию для CITY Стандарт

Требования к основанию для CITY Стандарт

Конструкция павильона CITY Расширенный

Конструкция павильона CITY Расширенный

Замер и подготовка объекта

Нужны топосъёмка или план площадки, отметки, коммуникации, подъезд для монтажа и требования муниципального проекта.

Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.

Дополнительные сведения из заводской документации

Для раздела «Остановочные павильоны серии «Сити»» заводская документация проверена у 9 из 9 представленных моделей. Ниже вынесены сведения, которые дополняют основную таблицу сравнения; они не заменяют паспорт и инструкцию конкретного исполнения.

Параметры, которые дополнительно указаны в документах

  • Остановочный павильон DoorHan «Стандарт», серия «Сити»: Паспорт остановочного павильона OST20-3.1.1.D.0 — 1 — шт.

Особенности конкретных исполнений

  • Остановочный павильон DoorHan «Расширенный», серия «Сити»: Конструкция с безопасным стеклом — закаленным триплексом.
  • Остановочный павильон DoorHan «Расширенный», серия «Сити»: Система видеонаблюдения с двумя точками обзора.
  • Остановочный павильон DoorHan «Расширенный», серия «Сити»: Лайт-боксы для размещения рекламных и информационных носителей.
  • Остановочный павильон DoorHan «Стандарт сдвоенный», серия «Сити»: Конструкция с безопасным стеклом — закаленным триплексом.
  • Остановочный павильон DoorHan «Стандарт сдвоенный», серия «Сити»: Система видеонаблюдения с двумя точками обзора.
  • Остановочный павильон DoorHan «Стандарт сдвоенный», серия «Сити»: Лайт-боксы для размещения рекламных и информационных носителей.
  • Остановочный павильон DoorHan «Стандарт без рекламного носителя», серия «Сити»: В заполнении применяется безопасное стекло — закалённый триплекс.

Что открыть в инструкции до монтажа или применения

В документации моделей раздела отдельно разобраны: меры безопасности, монтаж и крепление, электрическое подключение, порядок эксплуатации, техническое обслуживание. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.

Где проверить первоисточник

Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.

Комплектация, монтаж и приёмка

Приёмка ведётся по этапам: основание, несущие конструкции, ограждения, кровля, проёмы и инженерия. Скрытые работы фиксируют до закрытия, а изменения отражают в исполнительной документации.

Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.

Что влияет на стоимость

  • размеры и выбранная модель
  • исполнение и материалы
  • базовая комплектация и дополнительные опции
  • автоматика, управление и устройства безопасности
  • подготовка места установки
  • доставка, монтаж и пусконаладка

Расчёт стоимости и комплект документов

Стоимость сравнивают по полному составу: основное изделие, обязательные компоненты, опции, подготовка объекта, доставка, монтаж и пусконаладка. Разные границы поставки делают итоговые суммы несопоставимыми.

В итоговом предложении указывают исходные данные, модель и исполнение, количество, сроки, доставку, монтаж, проверку и документы. Допущения и исключённые работы выделяют отдельно.

Частые вопросы

Что нужно для расчёта остановочные павильоны серии «сити»?

Нужны топосъёмка или план площадки, отметки, коммуникации, подъезд для монтажа и требования муниципального проекта.

Как выбрать подходящую модель?

Сначала определяют назначение и ограничения объекта, затем сравнивают рабочие диапазоны и комплектацию конкретных моделей в таблице и карточках.

Можно ли изменить базовую комплектацию?

Дополнительные опции добавляют только после проверки совместимости с выбранной серией, размером и условиями эксплуатации.

Почему точная цена появляется после расчёта?

Стоимость зависит от размера, исполнения, опций, подготовки объекта, доставки и монтажа. Для части изделий применяется проектная комплектация.

Кто выполняет монтаж и обслуживание?

ДорХан-Урал выполняет замер, поставку, монтаж, пусконаладку и сервис оборудования в Екатеринбурге и Свердловской области.
