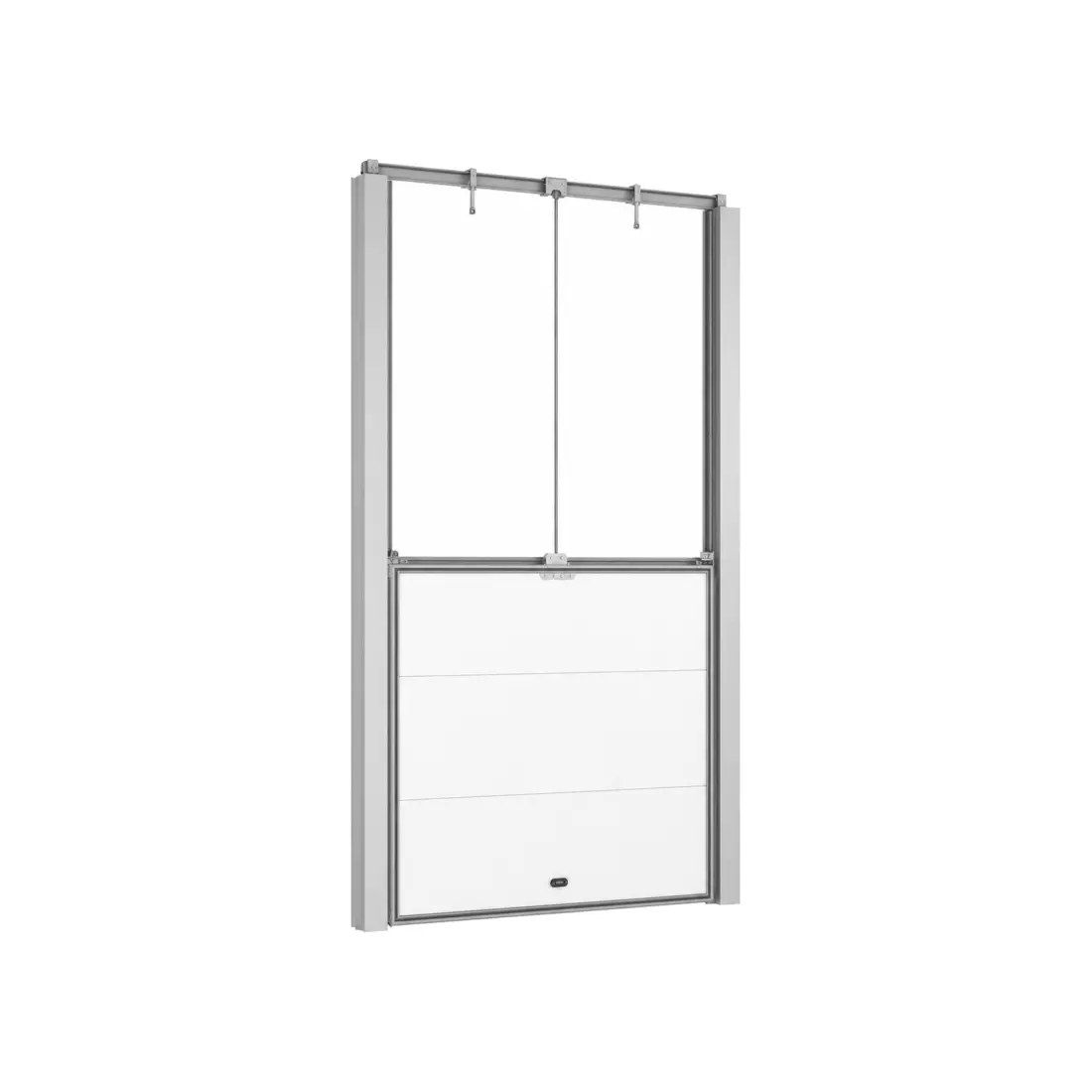

Холодильные подъёмные двери DoorHan

Подъёмная дверь освобождает пространство по сторонам проёма

Полотно перемещается вверх и подходит для помещений, где боковые стены заняты стеллажами или инженерией. Выбор зависит от высоты проёма, свободного места сверху, температуры, массы полотна и интенсивности эксплуатации.

До заказа проверяют перемычку, перекрытие, возможность закрепить направляющие и отсутствие коммуникаций в зоне подъёма. Теплоизоляционный контур, пол и уплотнения должны быть подготовлены к плотному примыканию.

Модели, исполнения и рабочие параметры

Сначала исключают варианты, не подходящие по назначению и температурному режиму, затем сравнивают размеры, конструкцию, материалы и комплектацию. Табличные значения относятся к конкретной модели и подтверждаются актуальной документацией.

• Ширина проёма: 800-2 800 мм.
• Высота проёма: 1 800-3 500 мм.
• Толщина изоляции: 80 или 120 мм.
• Рабочая температура: до -35 °C.
• Притолока: высота светового проёма + 400 мм.

Если модели имеют одинаковое значение одного параметра, это ещё не делает их взаимозаменяемыми: учитываются назначение, конструкция, комплектность и совместимые элементы.

Что проверить в проёме и технологическом процессе

До заказа проверяют перемычку, перекрытие, возможность закрепить направляющие и отсутствие коммуникаций в зоне подъёма. Теплоизоляционный контур, пол и уплотнения должны быть подготовлены к плотному примыканию.

• Сопоставить фактические размеры проёма, проезда или конструкции с допустимыми значениями конкретной модели.
• Проверить рабочий температурный диапазон для места установки, включая зимние минимумы и нагрев на солнце.
• Согласовать способ управления, обязательные элементы безопасности и доступ для обслуживания, если изделие имеет привод или подвижные части.
• Сравнивать предложения только при одинаковой комплектации, включая крепёж, стойки, блоки управления и монтажные элементы.

Для первичного расчёта подготовьте размеры, фотографии места установки или применения, описание задачи, предполагаемую интенсивность, условия улицы или помещения и требования к управлению либо технологии. При нестандартном объекте могут потребоваться чертежи и проектные данные.

Монтаж, настройка и приёмка

При приёмке контролируют балансировку, движение полотна, фиксацию, прижим и аварийное открывание. Автоматическое управление проверяют вместе с датчиками и безопасным поведением при препятствии.

Отклонение от инструкции производителя допустимо только после технического согласования. Неподтверждённая замена комплектующих, материалов или схемы подключения может изменить рабочие характеристики и безопасность решения.

Комплектация и расчёт стоимости

В спецификации фиксируют изделие, раму и крепления, фурнитуру, уплотнения, привод или ручной механизм, дополнительные опции и монтаж. Подготовка проёма, электрика и восстановление отделки указываются отдельными позициями.

Если в карточке указана цена «по запросу», это означает необходимость проверить исходные данные и состав заказа. Итоговая сумма не выводится из одного параметра таблицы.

До оплаты полезно сверить расчёт с таблицей моделей, карточкой изделия и исходными данными объекта. Все допущения — размеры после отделки, состояние основания, доступность питания, температура применения или возможность нестандартного исполнения — должны быть отмечены письменно. Это позволяет сравнивать предложения по одинаковому составу и снижает риск дополнительных работ после поставки.

Если исходные данные меняются после согласования, спецификацию и стоимость проверяют повторно до запуска заказа в производство или комплектацию.

Артикул, название модели и редакции приложенных документов переносят в заказ без сокращений: похожее обозначение не подтверждает взаимозаменяемость изделий.

Документы и сведения для эксплуатации

Паспорт, монтажная схема и инструкция должны относиться к фактически поставленной модели. Вместе с ними сохраняют настройки, перечень опций и сведения о материалах, влияющих на мойку, температуру и обслуживание.

• Методические указания по подбору холодильного оборудования
• Сертификат соответствия Единым санитарно-эпидемиологическим и гигиеническим требованиям
• Паспорт «Дверь вертикально-подъемная для охлаждаемых помещений серии idv»
• Сервисная книжка «Дверь вертикально-подъемная для охлаждаемых помещений серии idv»
• Добровольная сертификация продукции. Сертификат соответствия
• Инструкция по монтажу «Дверь вертикально-подъемная для охлаждаемых помещений серии idv»
• Схема прокладки проводки

Документы доступны в карточках соответствующих моделей. Для проектирования и монтажа следует использовать актуальную редакцию паспорта, инструкции, чертежа или технической карты, относящуюся к конкретной поставке.

Параметры, которые дополнительно указаны в документах

• Холодильная вертикально-подъёмная дверь DoorHan IDV: Безотказность — Кол-во циклов откр.-закр. — 270 000.
• Холодильная вертикально-подъёмная дверь DoorHan IDV: Масса м2 полотна — кг — 20.

Что открыть в инструкции до монтажа или применения

В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, меры безопасности, подготовка проёма или основания, электрическое подключение, уход и очистка. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.

Где проверить первоисточник

• Холодильная вертикально-подъёмная дверь DoorHan IDV (5 документов)

Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
