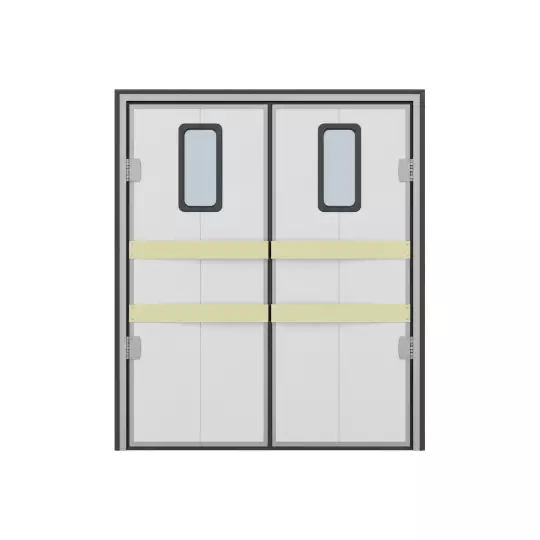

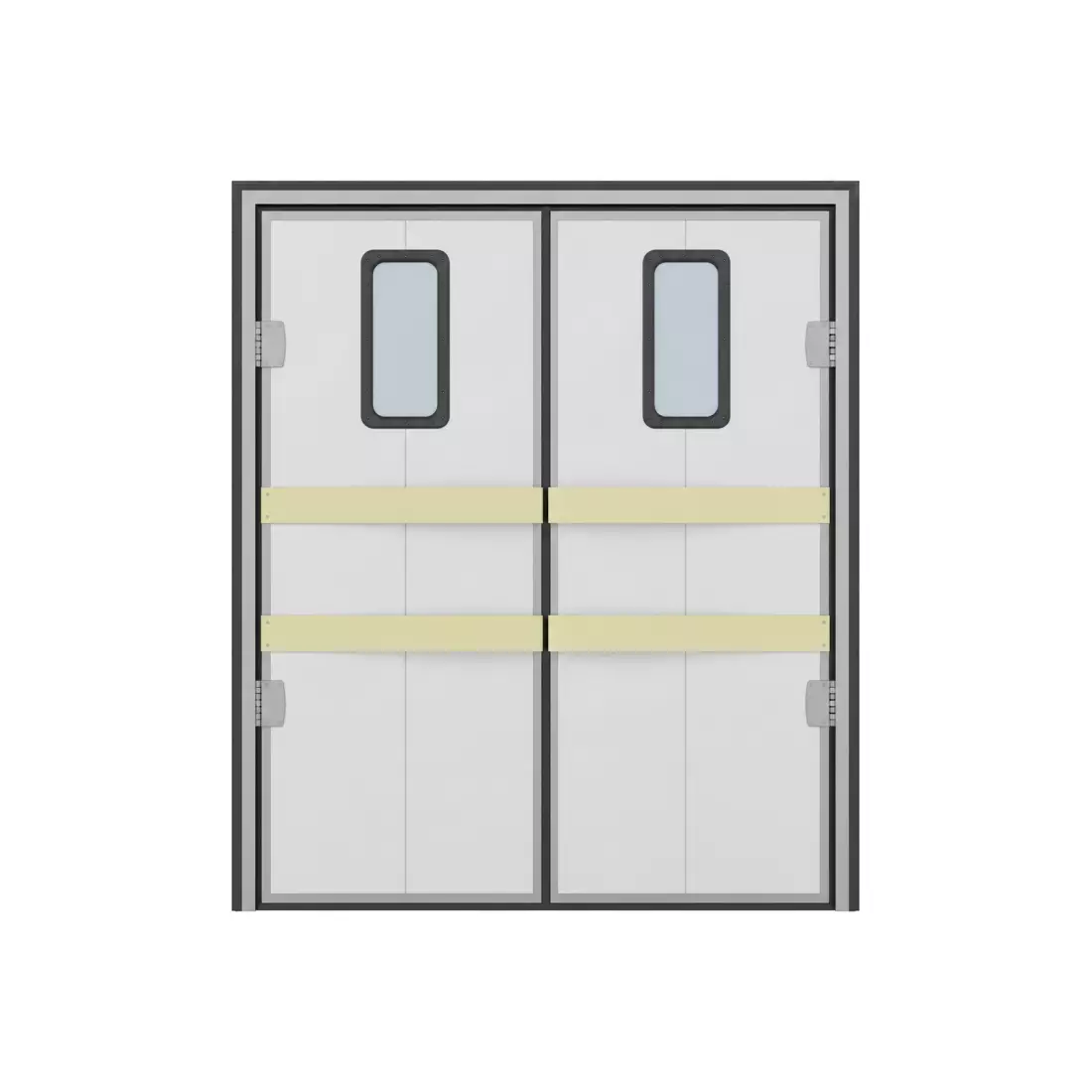

Маятниковые двери для холодильных помещений DoorHan

Маятниковая дверь разделяет зоны при постоянном проходе

Полотно открывается в обе стороны под воздействием человека или тележки и возвращается в исходное положение. Такое решение применяют в проходах с частым движением, где герметичность холодильной двери не требуется, но нужно уменьшить обмен воздухом и разделить технологические зоны.

Подбор ведут по ширине и высоте прохода, температуре, интенсивности, типу транспорта и требованиям к обзорности. Прозрачные участки и мягкие элементы помогают снизить риск столкновения на встречном потоке.

Модели, исполнения и рабочие параметры

Сначала исключают варианты, не подходящие по назначению и температурному режиму, затем сравнивают размеры, конструкцию, материалы и комплектацию. Табличные значения относятся к конкретной модели и подтверждаются актуальной документацией.

• Ширина одностворчатого проёма: 800-1 300 мм.
• Ширина двустворчатого проёма: 1 400-3 000 мм.
• Высота проёма: 1 800-3 000 мм.
• Притолока: от 55 мм.
• Пристенки: от 55 мм.

Если модели имеют одинаковое значение одного параметра, это ещё не делает их взаимозаменяемыми: учитываются назначение, конструкция, комплектность и совместимые элементы.

Что проверить в проёме и технологическом процессе

Подбор ведут по ширине и высоте прохода, температуре, интенсивности, типу транспорта и требованиям к обзорности. Прозрачные участки и мягкие элементы помогают снизить риск столкновения на встречном потоке.

• Сопоставить фактические размеры проёма, проезда или конструкции с допустимыми значениями конкретной модели.
• Согласовать способ управления, обязательные элементы безопасности и доступ для обслуживания, если изделие имеет привод или подвижные части.
• Сравнивать предложения только при одинаковой комплектации, включая крепёж, стойки, блоки управления и монтажные элементы.

Для первичного расчёта подготовьте размеры, фотографии места установки или применения, описание задачи, предполагаемую интенсивность, условия улицы или помещения и требования к управлению либо технологии. При нестандартном объекте могут потребоваться чертежи и проектные данные.

Монтаж, настройка и приёмка

После монтажа проверяют свободное качание, возврат, зазоры и отсутствие острых или цепляющих элементов. Полотно не должно ударять оборудование и перекрывать эвакуационный маршрут.

Отклонение от инструкции производителя допустимо только после технического согласования. Неподтверждённая замена комплектующих, материалов или схемы подключения может изменить рабочие характеристики и безопасность решения.

Комплектация и расчёт стоимости

В спецификации фиксируют изделие, раму и крепления, фурнитуру, уплотнения, привод или ручной механизм, дополнительные опции и монтаж. Подготовка проёма, электрика и восстановление отделки указываются отдельными позициями.

Если в карточке указана цена «по запросу», это означает необходимость проверить исходные данные и состав заказа. Итоговая сумма не выводится из одного параметра таблицы.

До оплаты полезно сверить расчёт с таблицей моделей, карточкой изделия и исходными данными объекта. Все допущения — размеры после отделки, состояние основания, доступность питания, температура применения или возможность нестандартного исполнения — должны быть отмечены письменно. Это позволяет сравнивать предложения по одинаковому составу и снижает риск дополнительных работ после поставки.

Если исходные данные меняются после согласования, спецификацию и стоимость проверяют повторно до запуска заказа в производство или комплектацию.

Артикул, название модели и редакции приложенных документов переносят в заказ без сокращений: похожее обозначение не подтверждает взаимозаменяемость изделий.

Документы и сведения для эксплуатации

Паспорт, монтажная схема и инструкция должны относиться к фактически поставленной модели. Вместе с ними сохраняют настройки, перечень опций и сведения о материалах, влияющих на мойку, температуру и обслуживание.

• Методические указания по подбору холодильного оборудования
• Паспорт «Дверь маятниковая с заполнением сэндвич-панелями серии ipd»
• Добровольная сертификация продукции. Сертификат соответствия
• Сервисная книжка «Дверь маятниковая с заполнением сэндвич-панелями серии ipd»

Документы доступны в карточках соответствующих моделей. Для проектирования и монтажа следует использовать актуальную редакцию паспорта, инструкции, чертежа или технической карты, относящуюся к конкретной поставке.

Параметры, которые дополнительно указаны в документах

• Маятниковая дверь DoorHan IPD с сэндвич-панелями: Безотказность — кол-во циклов откр.-закр. — 270 000.
• Маятниковая дверь DoorHan IPD с сэндвич-панелями: Грузоподъёмность комплекта из 2-х петель — кг — 40.

Что открыть в инструкции до монтажа или применения

В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, меры безопасности, настройка и программирование, хранение и транспортировка. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.

Где проверить первоисточник

• Маятниковая дверь DoorHan IPD с сэндвич-панелями (3 документа)

Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
