Шторные подъёмные ворота DoorHan

Шторные подъёмные ворота применяют на проёмах, для которых стандартные секционные или рулонные конструкции не подходят по габаритам. Гибкое полотно поднимается вверх и освобождает боковые зоны, но передаёт нагрузки на верхнюю часть здания.

Системы HDA и HDP используют в авиационных ангарах, судостроительных эллингах, производственных и складских корпусах. Конкретное исполнение определяется размерами, ветровой нагрузкой, температурой и возможностью закрепить направляющие и подъёмный механизм.

Проектирование начинается со здания

Для подбора нужны чертежи проёма, колонн и ферм, сведения о материалах и допустимых нагрузках, отметки пола, расположение коммуникаций и планы движения техники. Без этих данных нельзя корректно определить крепления и траекторию полотна.

Отдельно проверяют верхнюю монтажную зону, доступ к приводу и возможность безопасного обслуживания. Для наружного проёма учитывают расчётный ветер и особенности эксплуатации зимой.

Серия HDA и HDP

Таблица собрана по карточкам и документации производителя. Значения относятся к указанной модели; применимость конкретной комплектации подтверждается расчётом.

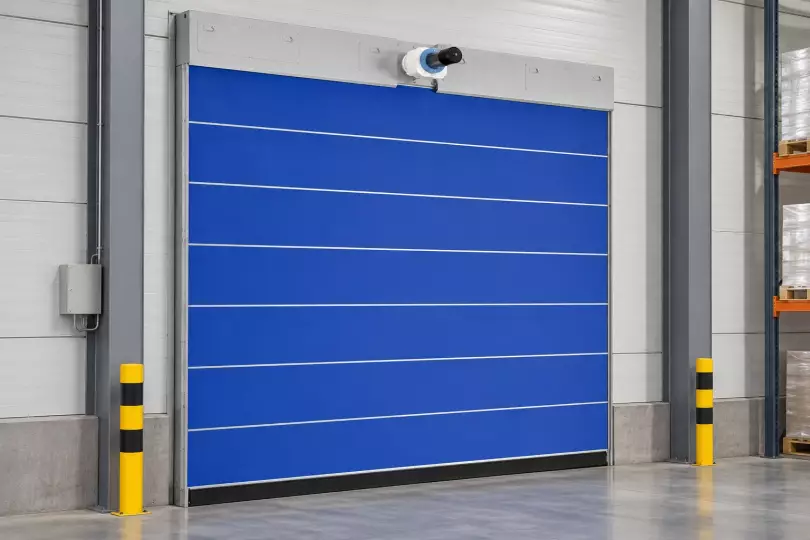

Ниже используются оригинальные изображения позиций из каталога. Они нужны для идентификации серии; цвет, размеры и опции уточняются в карточке товара.

HDA / HDP

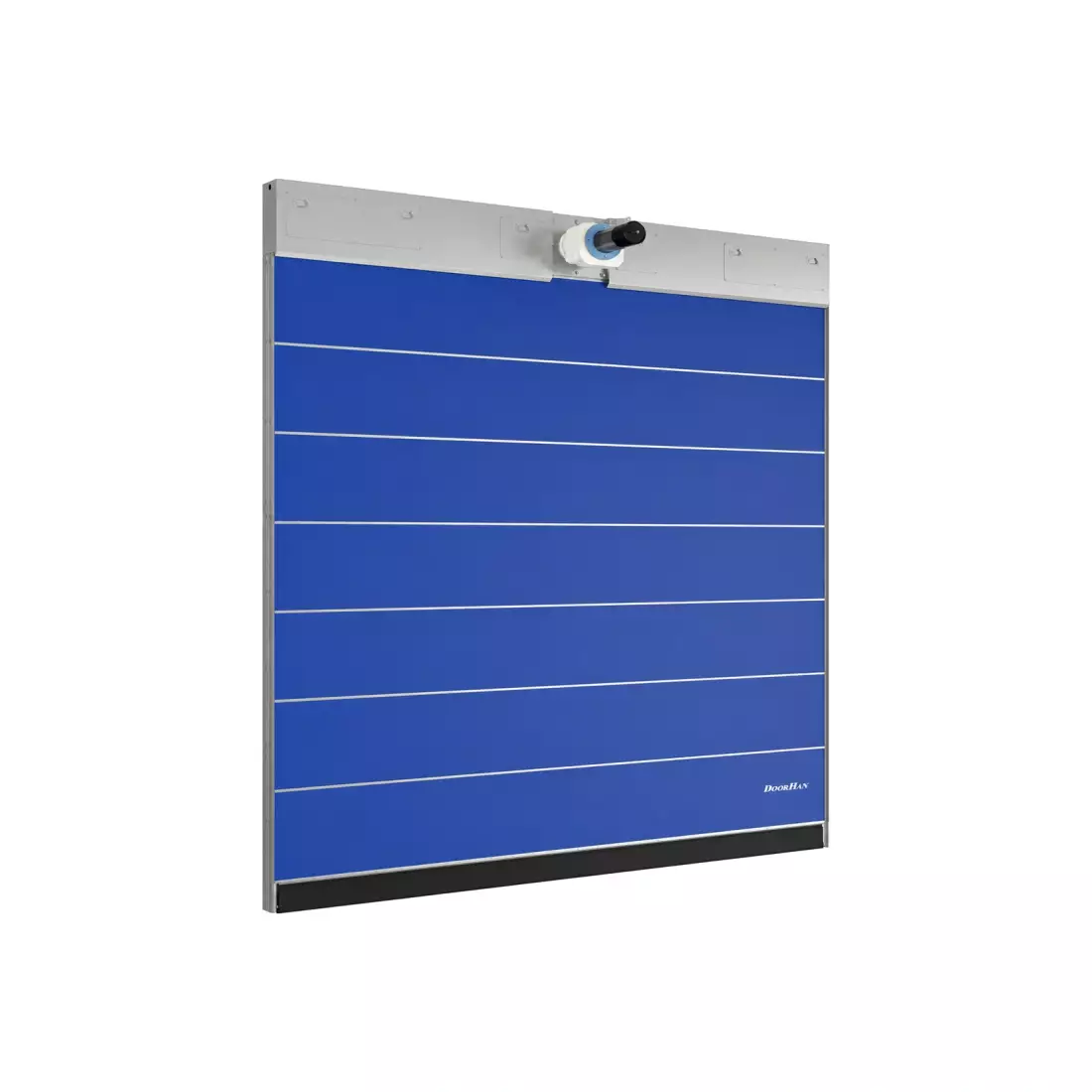

Проектные ПВХ-ворота для перекрытия больших и нестандартных проёмов ангаров и промышленных зданий.

Монтажные схемы и комплектация

Заводские схемы используют для предварительной привязки, а окончательные решения принимают по фактической конструкции здания. Замена узлов и материалов без проверки совместимости недопустима.

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Схема замера одностворчатых ворот HDA

Схема замера двухстворчатых ворот HDP

В состав входят полотно, боковые стойки, вал или направляющая система, привод и блок управления. Способ запуска и устройства безопасности выбирают по движению людей и техники.

Нужны размеры проёма и монтажных зон, направление потока, расстояние до стеллажей и коммуникаций, тип пола и место блока управления.

Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.

Как формируется предложение

Расчёт включает полотно, направляющую и подъёмную систему, привод, управление, устройства безопасности, крепёж, доставку и согласованные монтажные работы. При необходимости отдельно учитывается усиление или подготовка строительных конструкций.

До производства фиксируем исходные данные и границы ответственности. После монтажа проверяем движение полотна, конечные положения, аварийный режим и все защитные устройства.
