Секционные промышленные ворота с врезной калиткой

Было

Замер проёма выполнялся на этапе строительства, при открытом контуре здания. Конструкция здания — металлокаркас с последующей установкой ограждающих конструкций из сэндвич-панелей. Металлическое обрамление проёма было предусмотрено и выполнено со стороны заказчика до начала монтажных работ.

После завершения строительных работ выполнена поставка и монтаж секционных ворот промышленного назначения. Решение подбиралось с учётом большой высоты помещения и необходимости вертикального подъёма полотна, без привязки к конкретному значению высоты до потолка.

Характеристики ворот

• Тип ворот: секционные, промышленная серия ISD01

• Размер проёма (Ш×В): 4000 × 4200 мм

• Тип подъёма: вертикальный, вал снизу (h = H + 370 мм)

• Полотно: сэндвич-панели

• Профиль панели: доска / stucco

• Цвет панелей: белый, RAL 9003 (снаружи и изнутри)

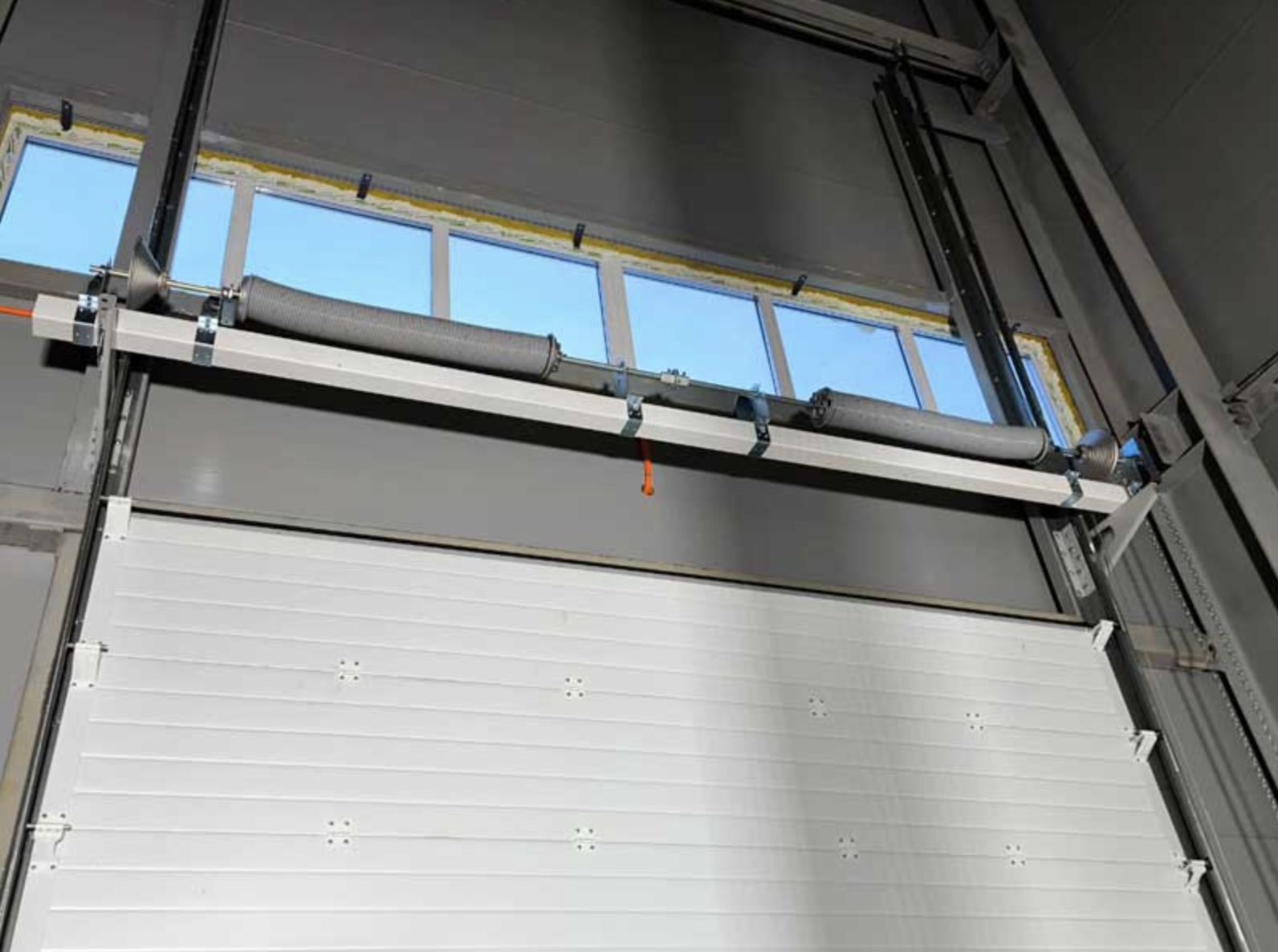

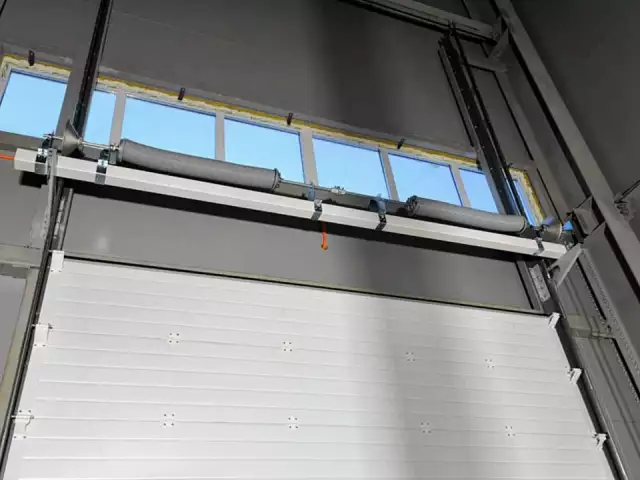

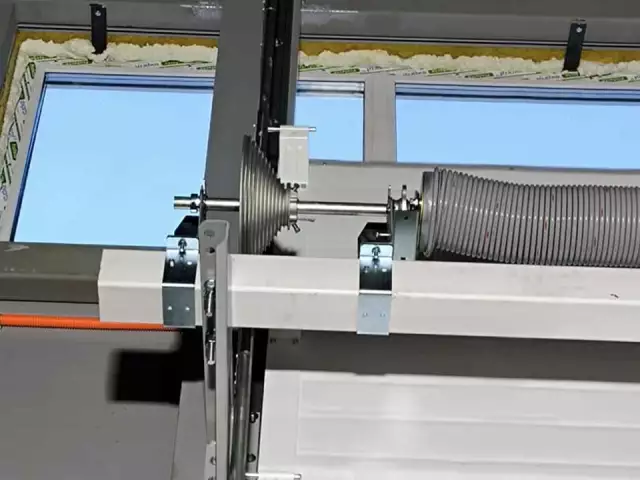

• Механизм уравновешивания: торсионный

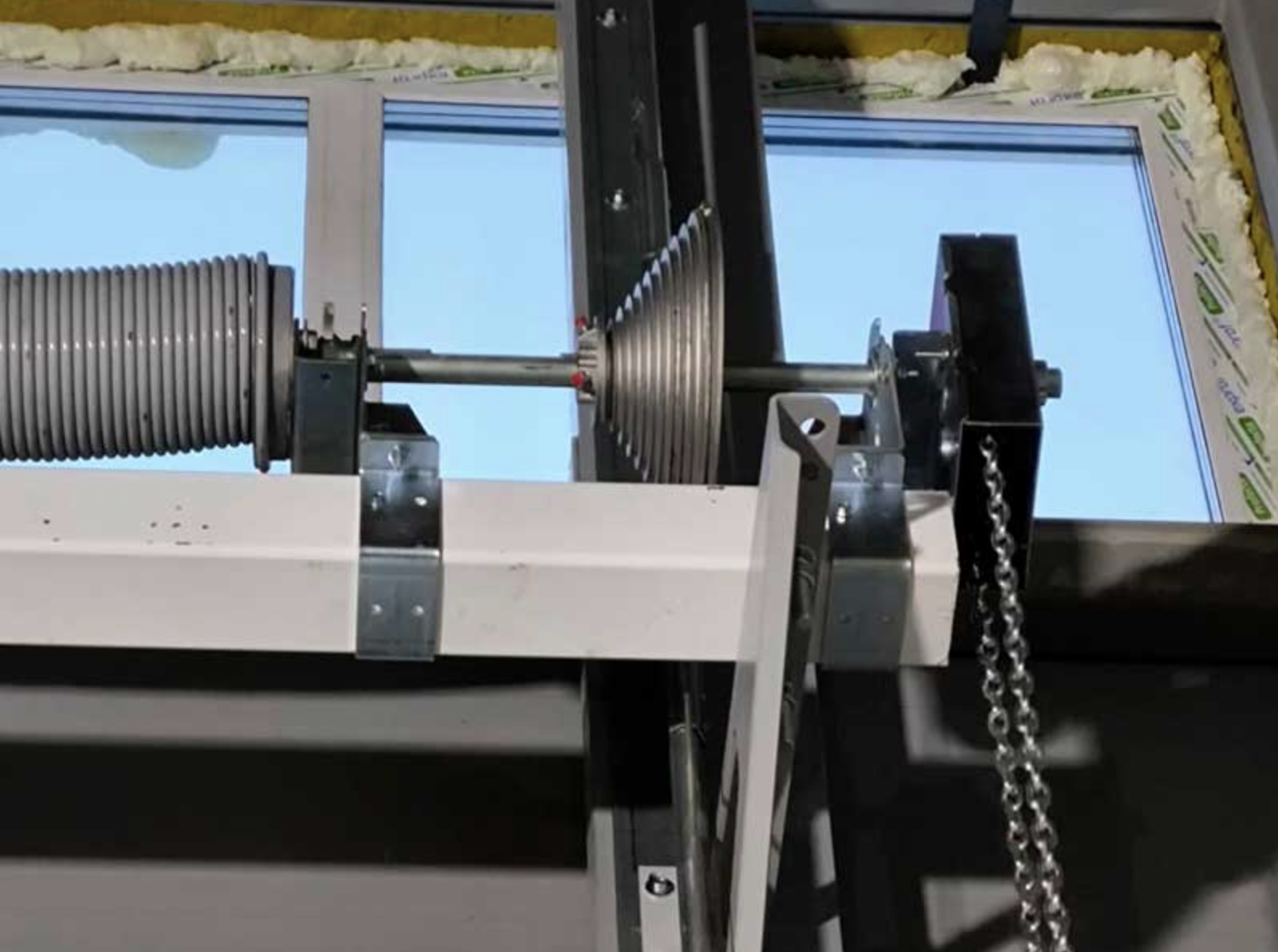

• Управление: ручной цепной привод

• Передаточное отношение привода: 4:1

• Диаметр вала: 25,4 мм

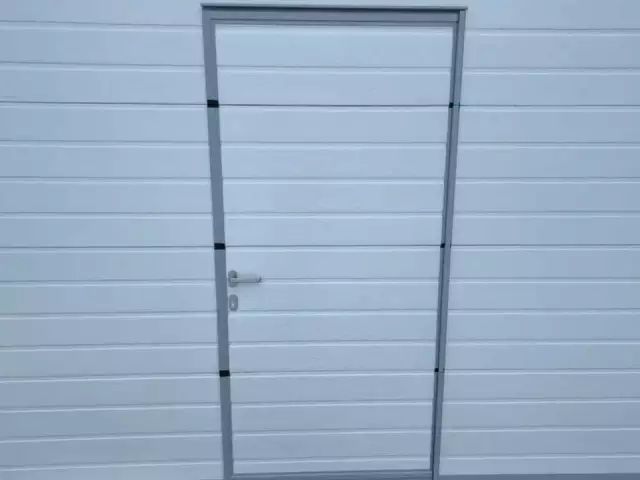

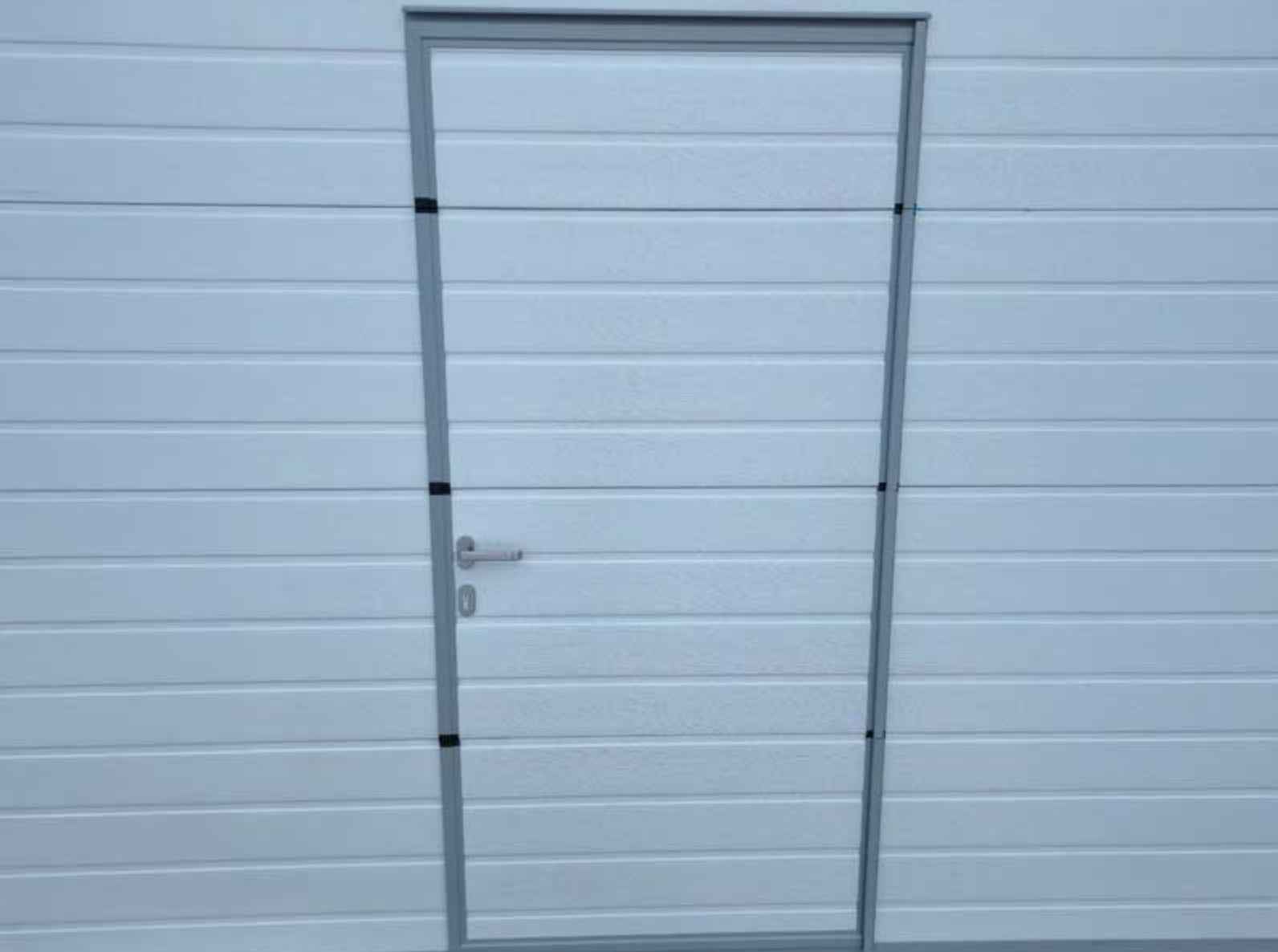

• Калитка: врезная, выполнена по месту при монтаже

Выполненные работы

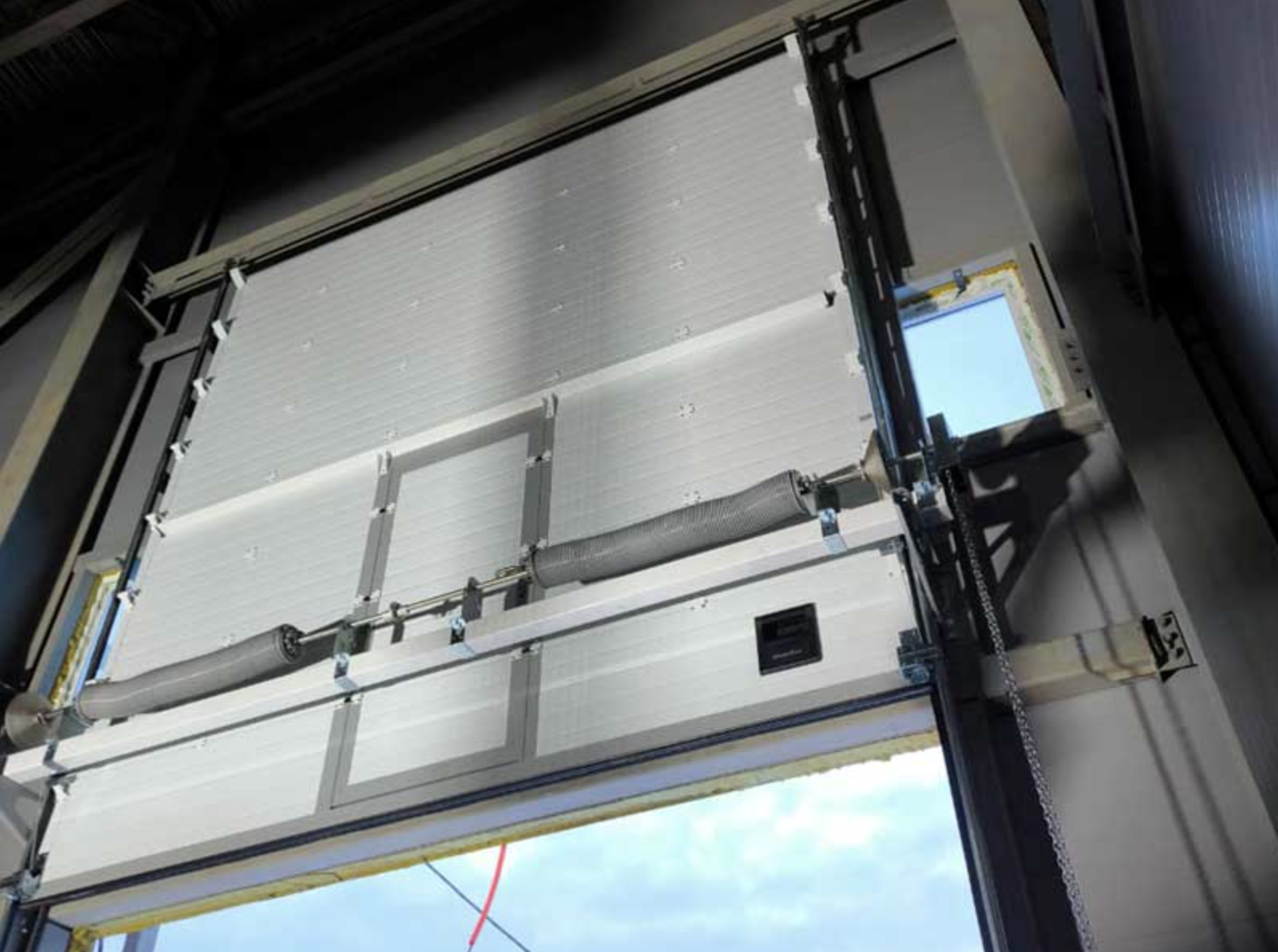

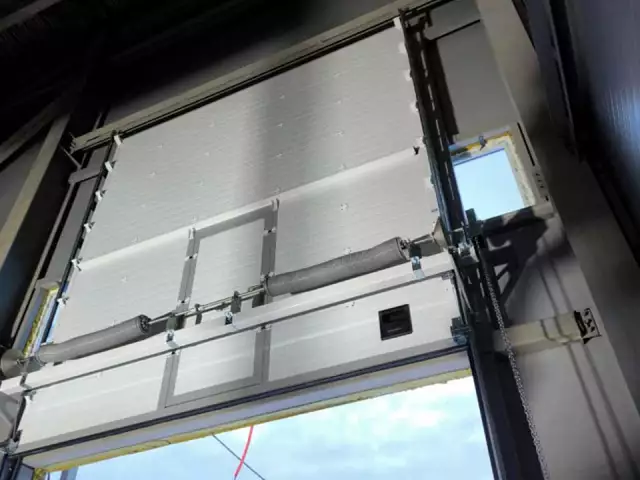

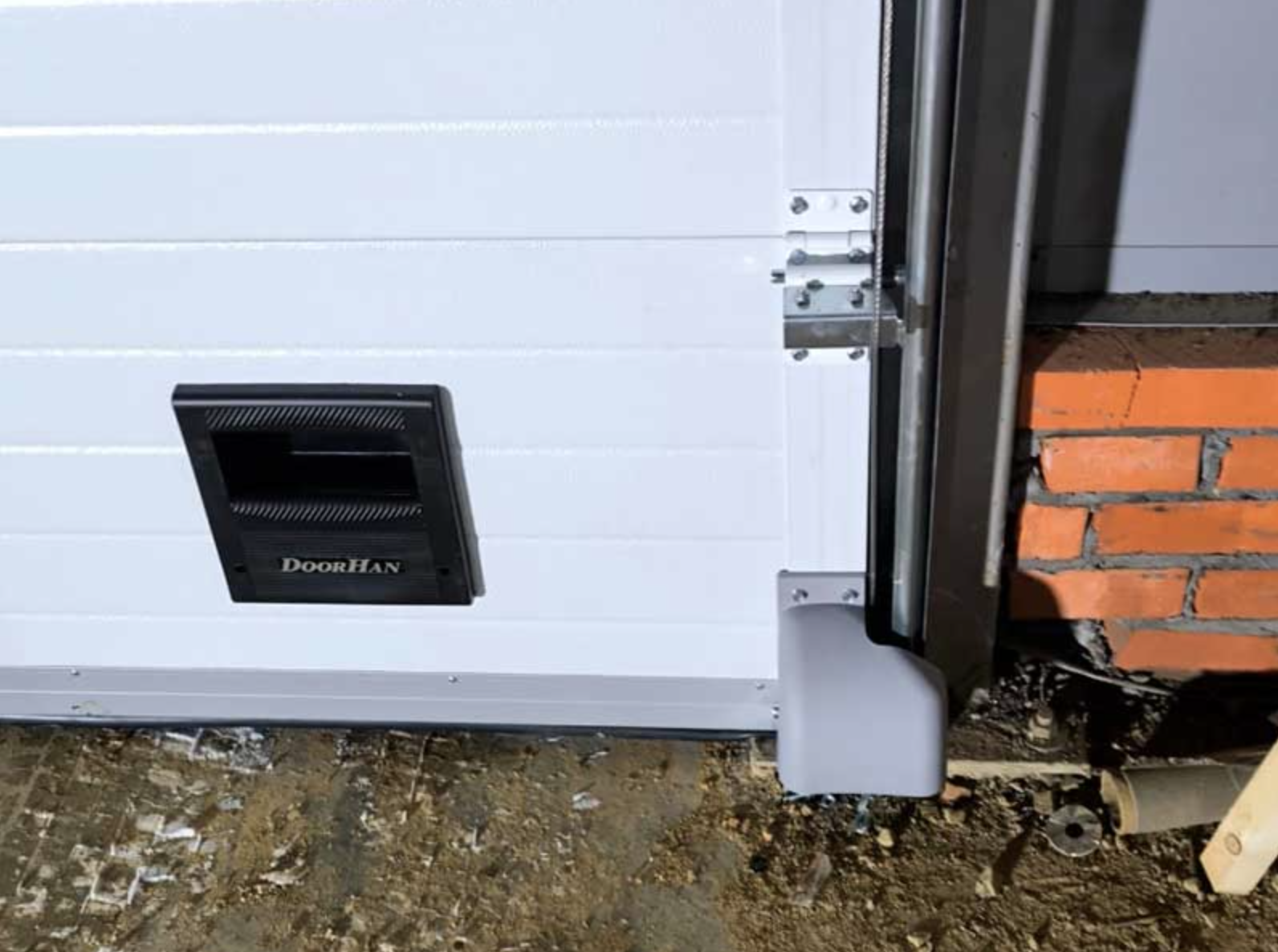

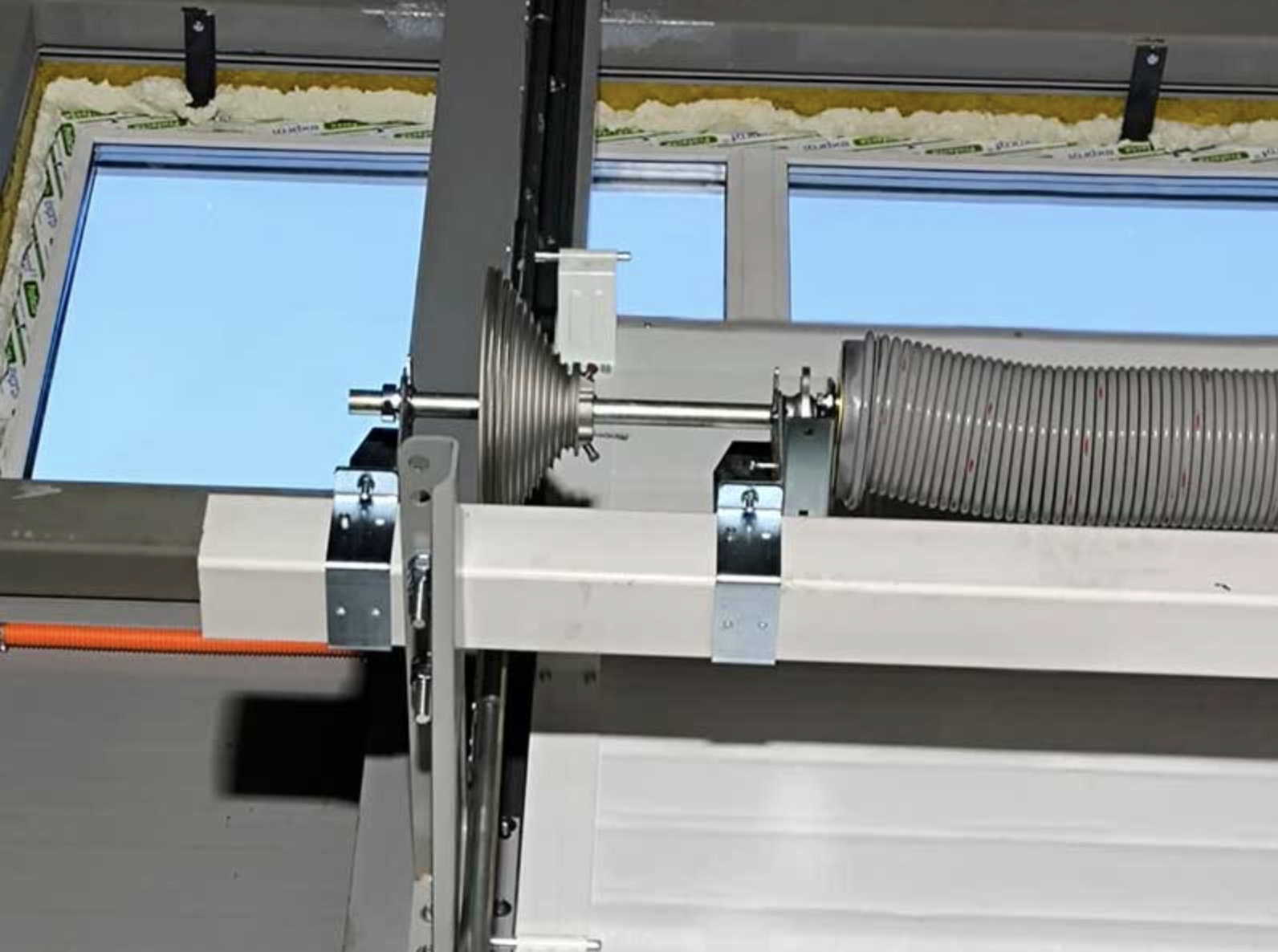

Проведена проверка готовности проёма и соответствия монтажным требованиям. Выполнена поставка комплекта секционных ворот. Смонтированы направляющие и роликовая система, установлен торсионный вал. Произведена сборка и монтаж полотна ворот. Врезка калитки выполнена по месту силами монтажной бригады с сохранением жёсткости конструкции и корректной геометрии полотна. Установлен ручной цепной привод. Выполнены регулировка, балансировка и контроль работы ворот.

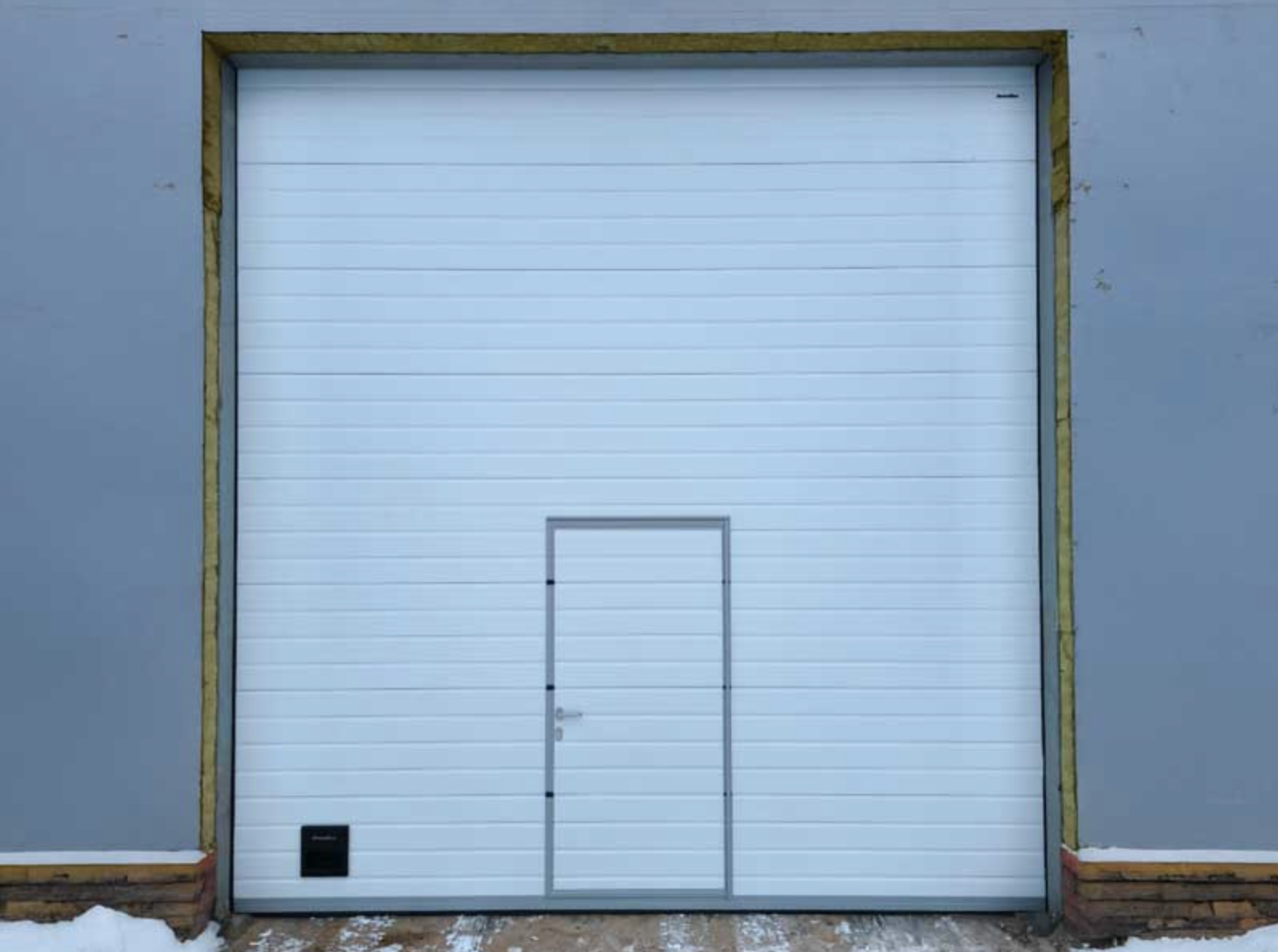

В результате смонтированы промышленные секционные ворота большого формата с вертикальным подъёмом и врезной калиткой, обеспечивающие удобный проезд техники, безопасный пешеходный доступ и стабильную работу конструкции в помещении с большой высотой.

Стало
