Секционные ворота ISD01 с калиткой и приводом

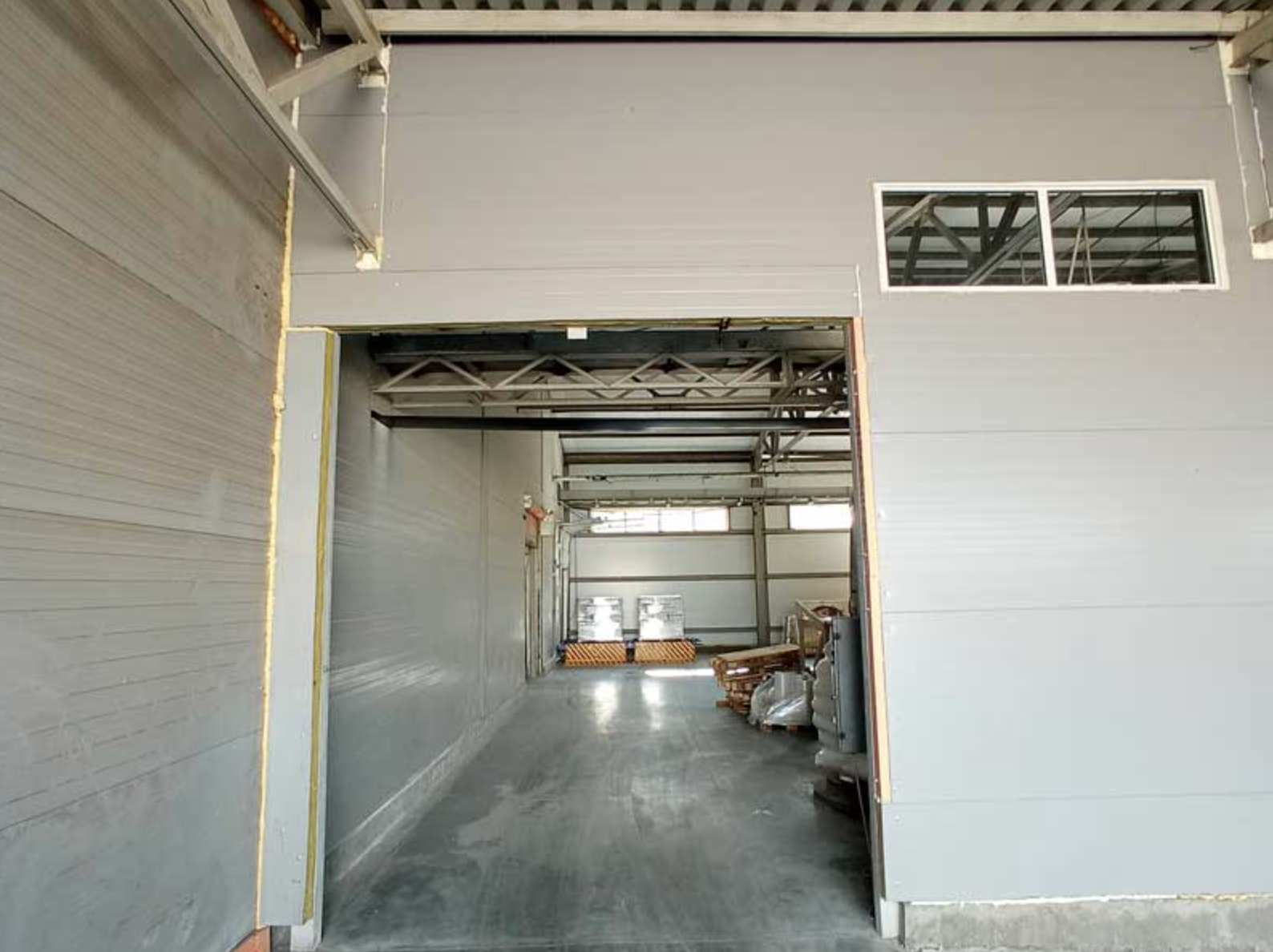

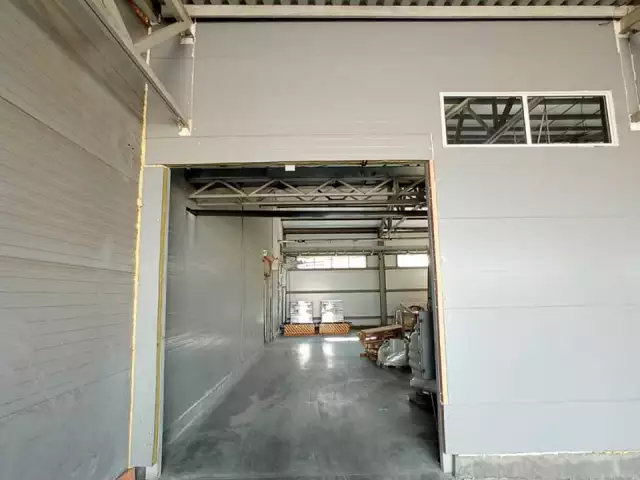

Было
Исходные данные
Заказчик обратился с запросом на поставку и монтаж промышленных секционных ворот в существующий проём производственного помещения. На объекте смонтированы металлоконструкции и технологическое оборудование, близко расположенное к верхней части проёма, что определяло схему установки.
Поставляемое оборудование
-
Ворота секционные промышленной серии ISD01
• Размер проёма 3005 × 3500 мм
• Панели: Доска/Стукко, серый RAL 7004 / белый RAL 9003
• Калитка в составе полотна
• Установочный профиль -
Вальный привод Shaft-50KIT
-
Монтаж ворот и электропривода
Монтажная ситуация по факту объекта
На фотографиях видно:
-

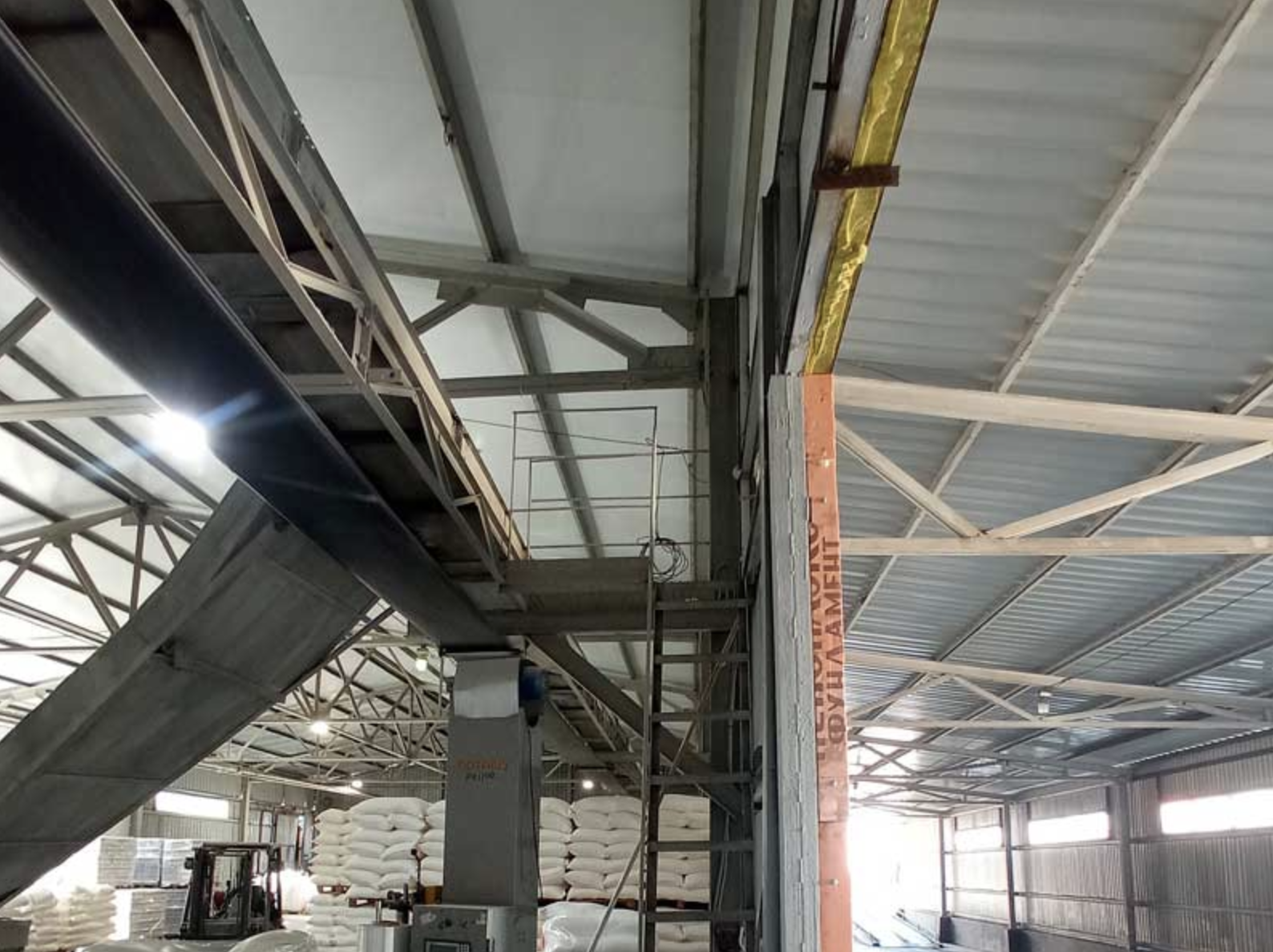

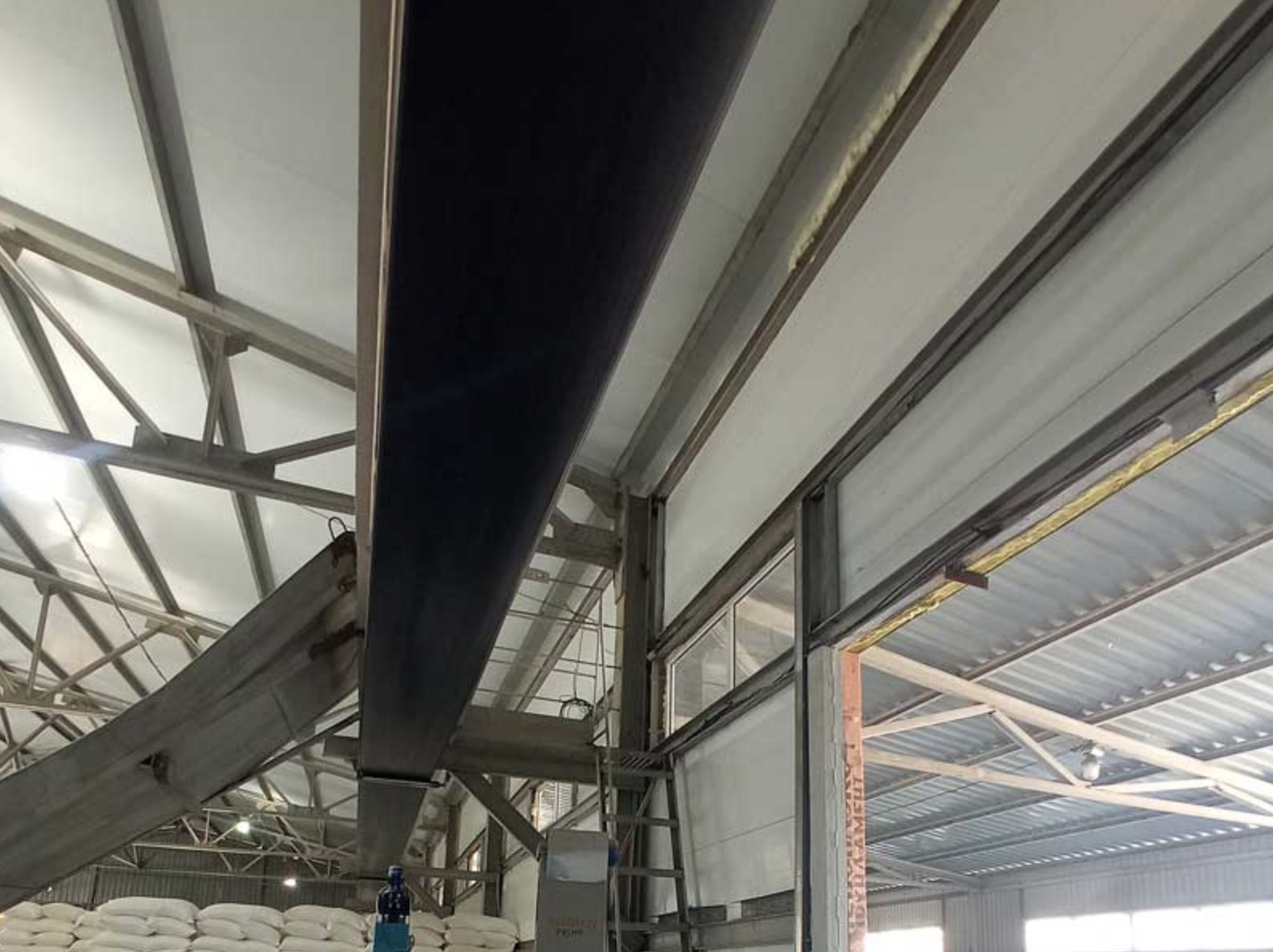

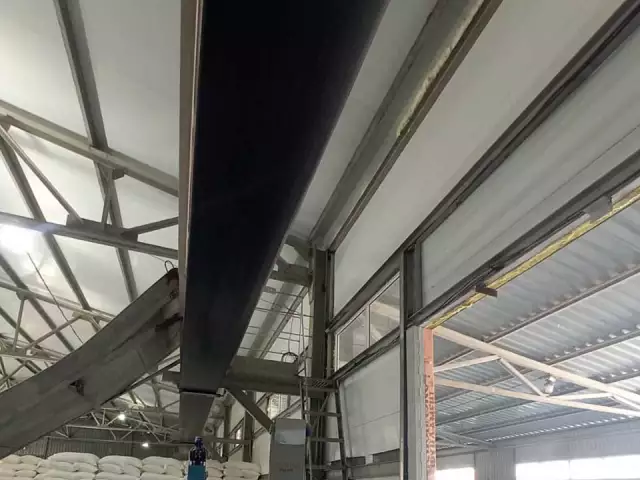

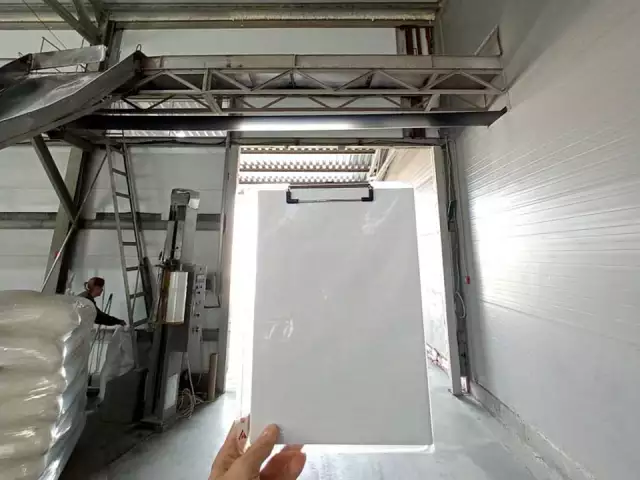

над проёмом проходят элементы металлического каркаса и коммуникации;
-

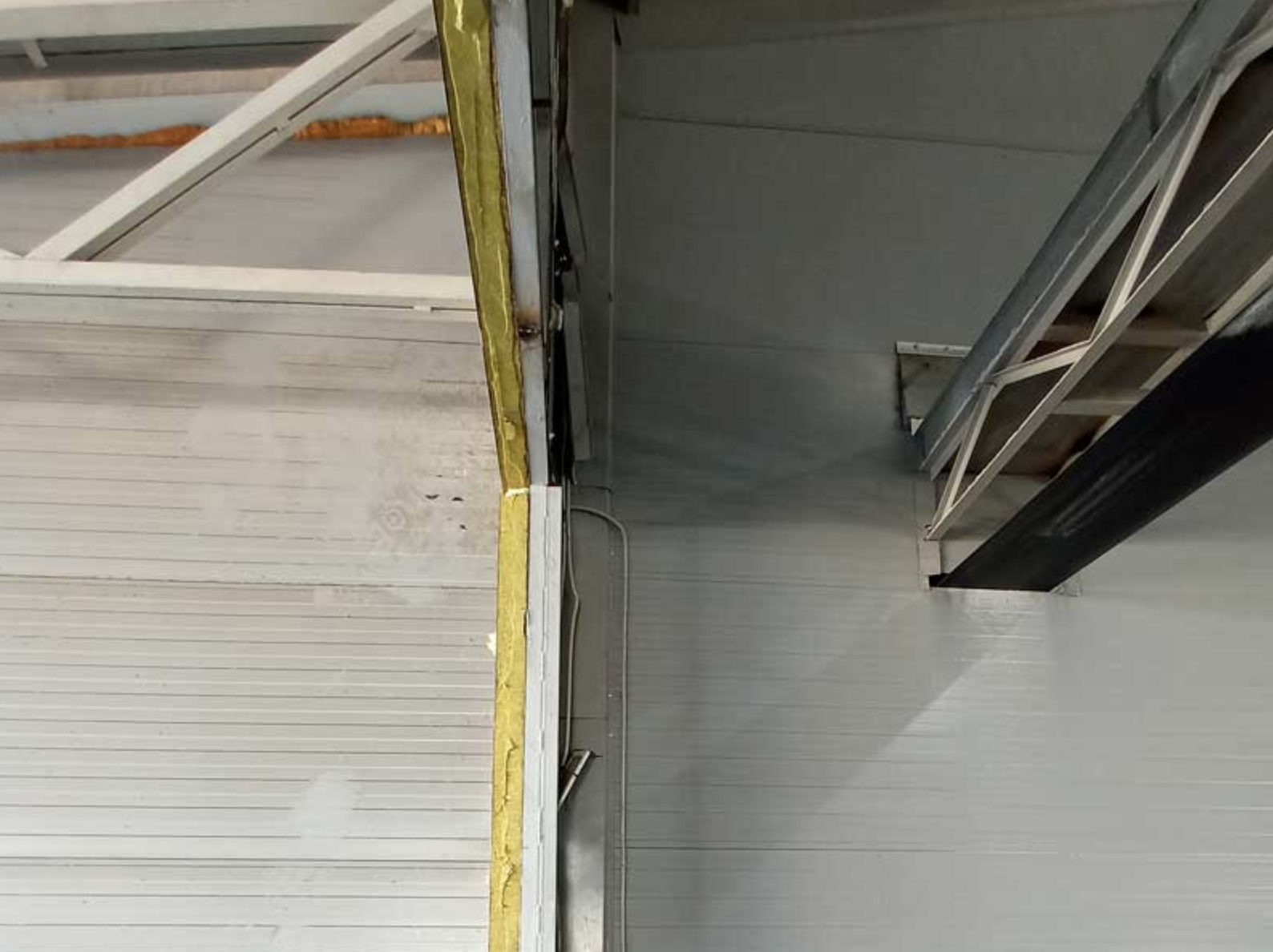

зона притолоки частично закрыта конструкциями;
-

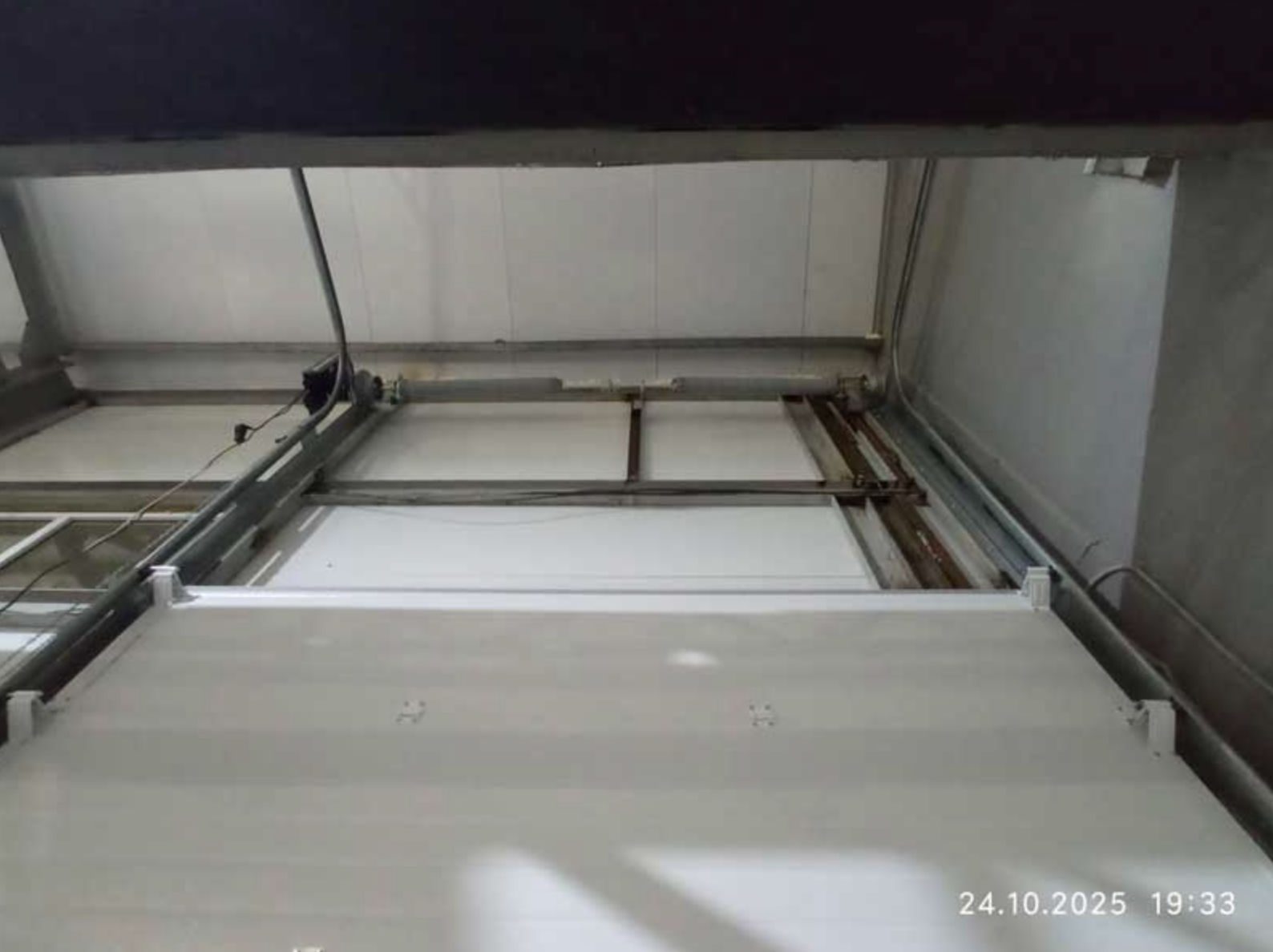

направляющие ворот смонтированы с подъёмом вверх вдоль стены;
-

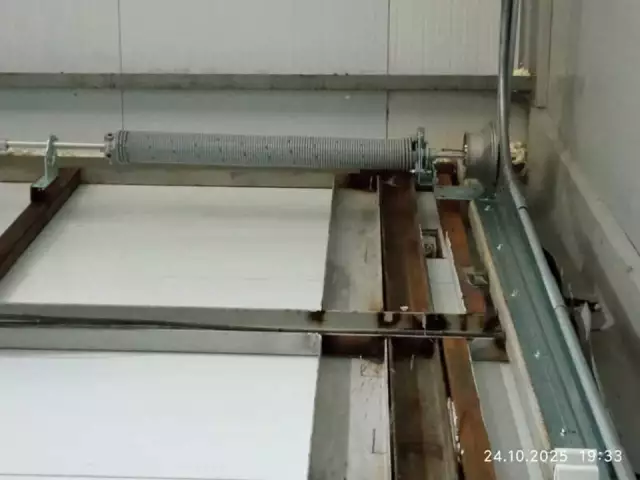

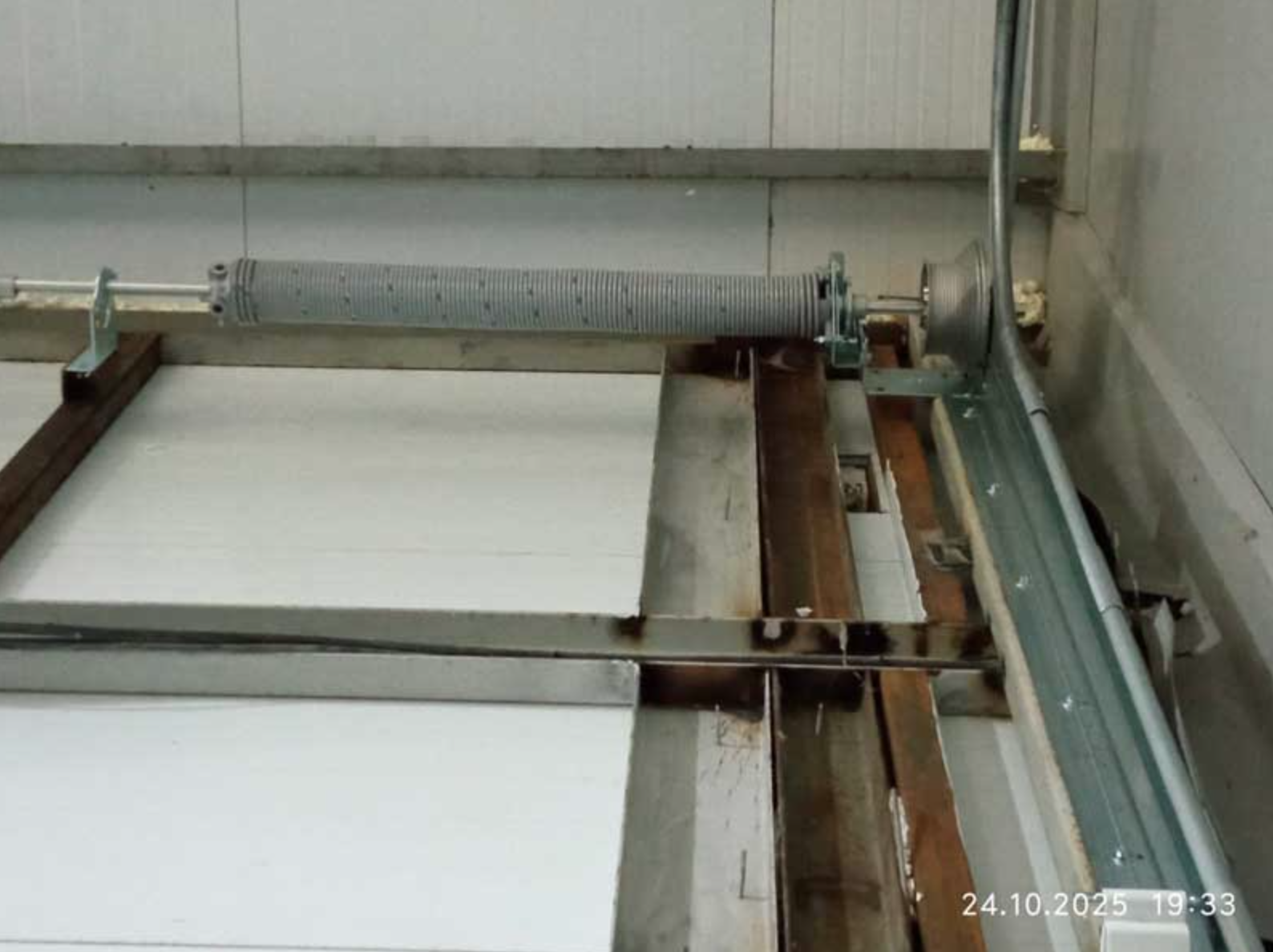

вал и механизм натяжения расположены в верхней части, на уровне перехода направляющих, с обеспечением прямой геометрии тросов.
Эта компоновка выбрана для исключения пересечения механизма с металлоконструкциями и сохранения корректного хода полотна.
Выполненные работы
-
Подготовили крепёжные зоны по раме проёма.
-
Смонтировали направляющие с подъёмом вверх относительно проёма.
-
Собрали полотно ворот с калиткой согласно спецификации.
-

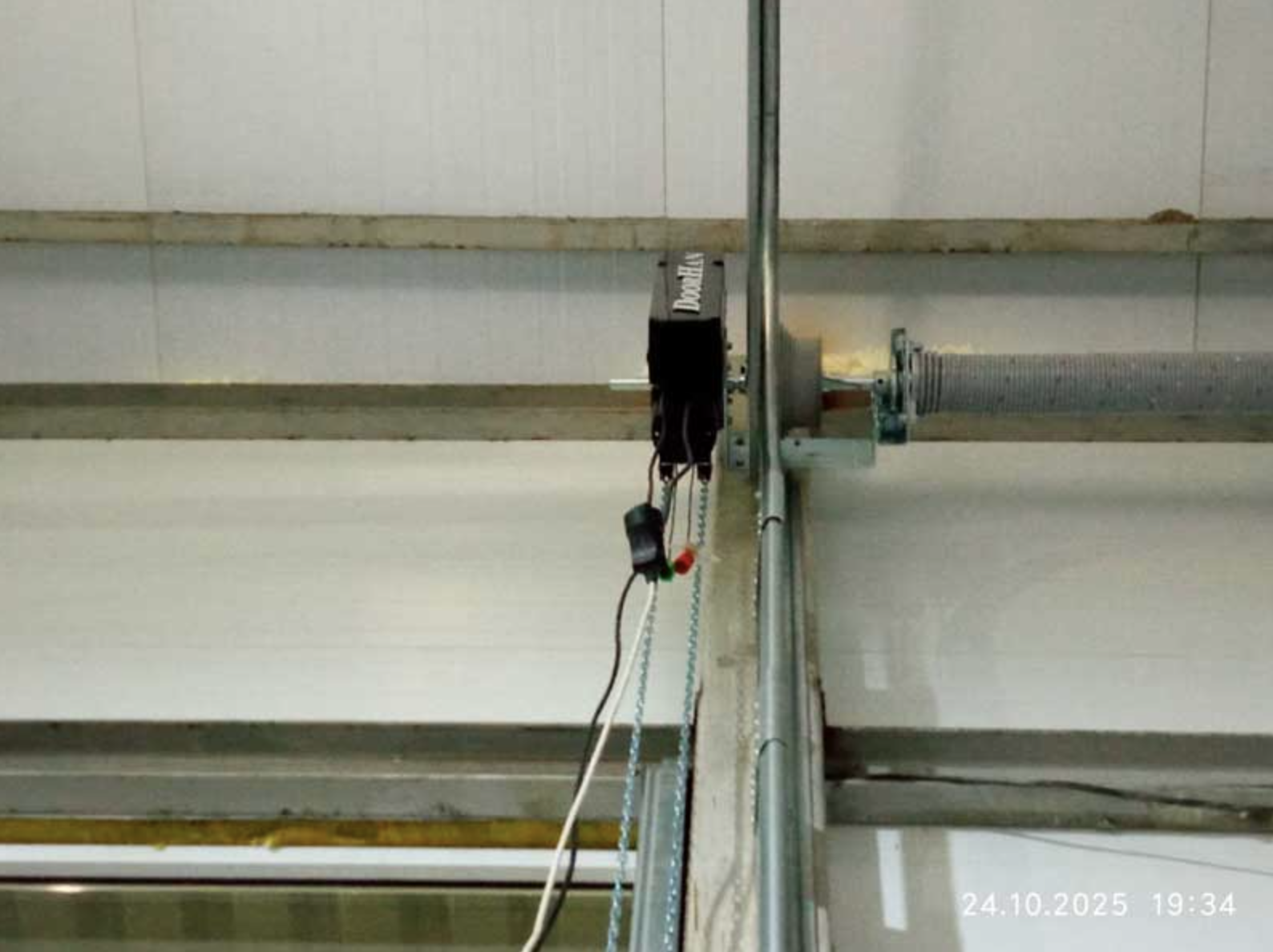

Установили вал, барабаны и привод Shaft-50KIT.
-
Настроили натяжение тросов и работу автоматики.
-
Проверили полный цикл открытия/закрытия.
Особенности работ по объекту
-
Верхняя монтажная зона ограничена металлоконструкциями, поэтому механизм размещён так, чтобы не пересекаться с несущими элементами.
-
На фото фиксируется корректная геометрия направляющих и свободный ход полотна по всей высоте.

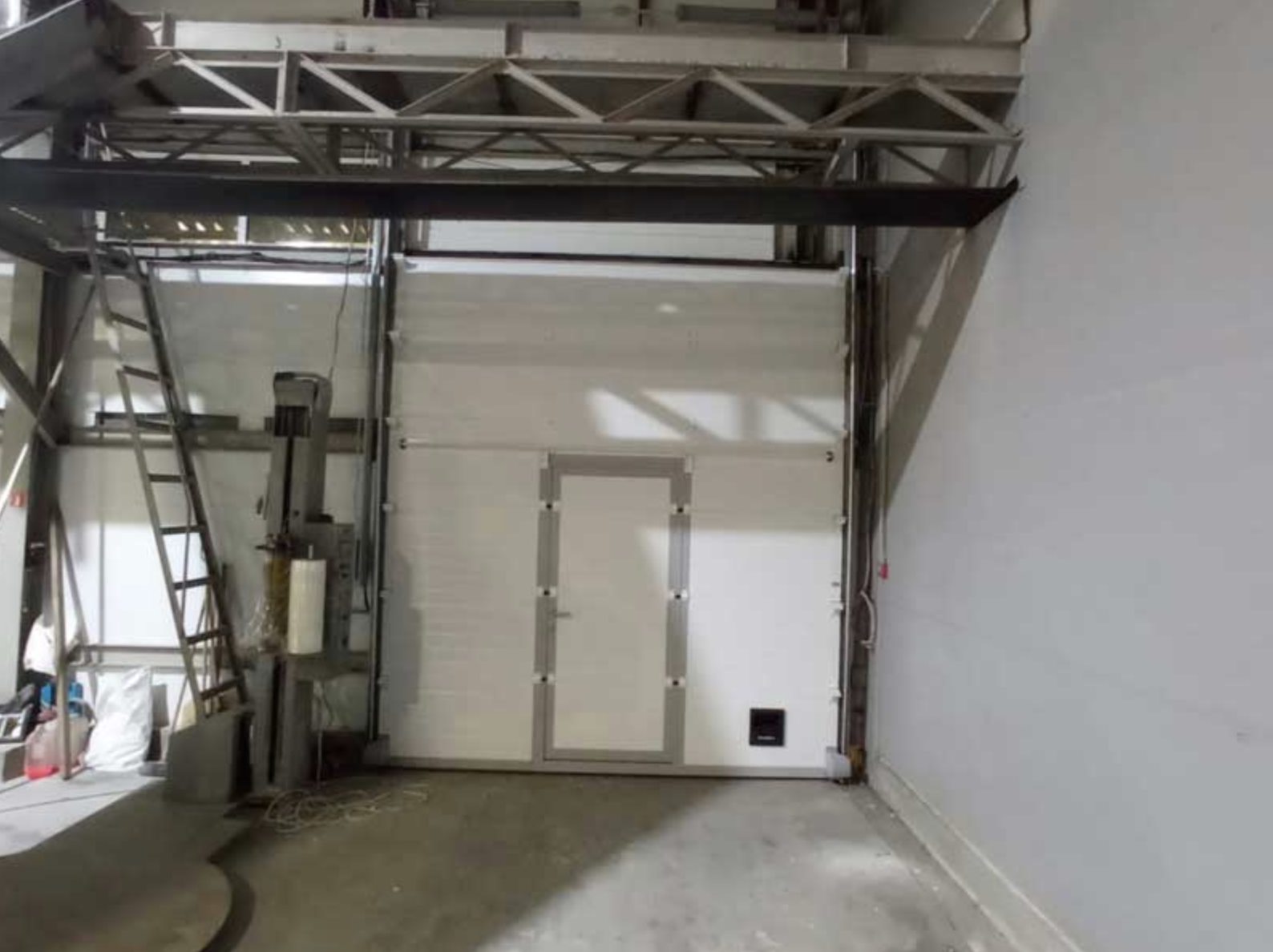

Результат

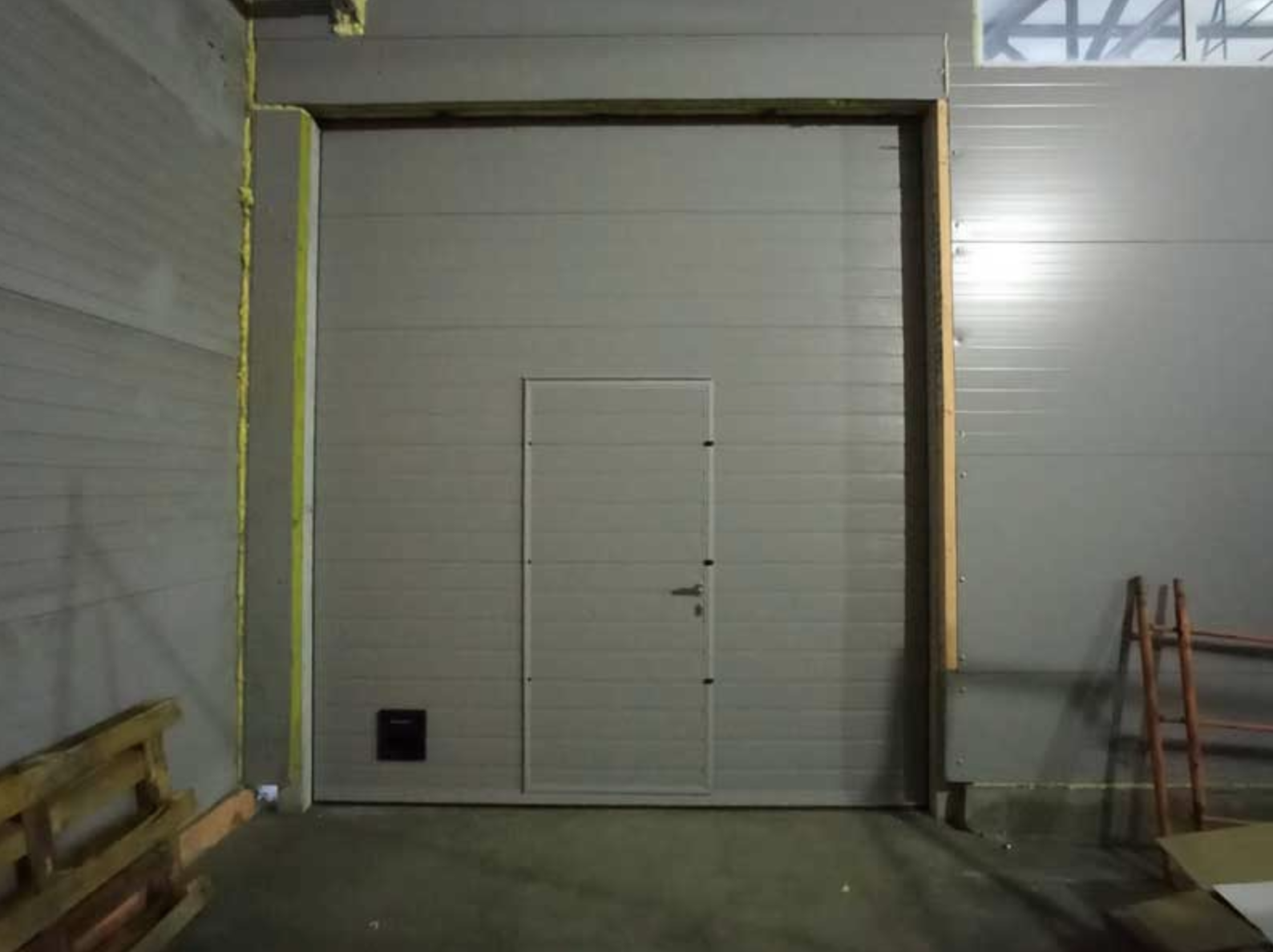

Ворота установлены и работают стабильно. Привод обеспечивает плавное движение полотна, калитка закрывается без перекосов. Конструкция адаптирована под фактические условия монтажа и соответствует комплектации, указанной в КП.
Стало
