Ворота для производственного цеха

Описание объекта

Производственное помещение, для которого требовалось установить два типа ворот:
— крупноформатные откатные без нижней направляющей,
— секционные ворота с встроенной калиткой.
Главные требования — герметичность проёмов, сохранение тепла в холодное время и удобный проход персонала без открытия всего полотна.

Задача

Заказчику требовалось организовать два независимых въезда в цех.
Особенность объекта заключалась в том, что монтаж выполнялся по фасаду здания, где не было возможности установить нижнюю направляющую.
Также необходимо было учесть условия эксплуатации: перепады температур, пыль и частые циклы открывания.

Реализованное решение

1. Откатные ворота без нижней направляющей
   • Размер проёма — 5900×5200 мм.
   • Конструкция — цельносварная рама с заполнением сэндвич-панелью DoorHan.
   • Монтаж — фасадный, без нижнего рельса (что исключает обмерзание и загрязнение направляющей).
   • Врезная калитка для прохода персонала.
   • Электропривод Shaft-60 IP65KIT, рассчитанный на ворота весом до 320 кг.
   • Установлены фотоэлементы безопасности PHOTOCELL-N с дальностью до 20 м.

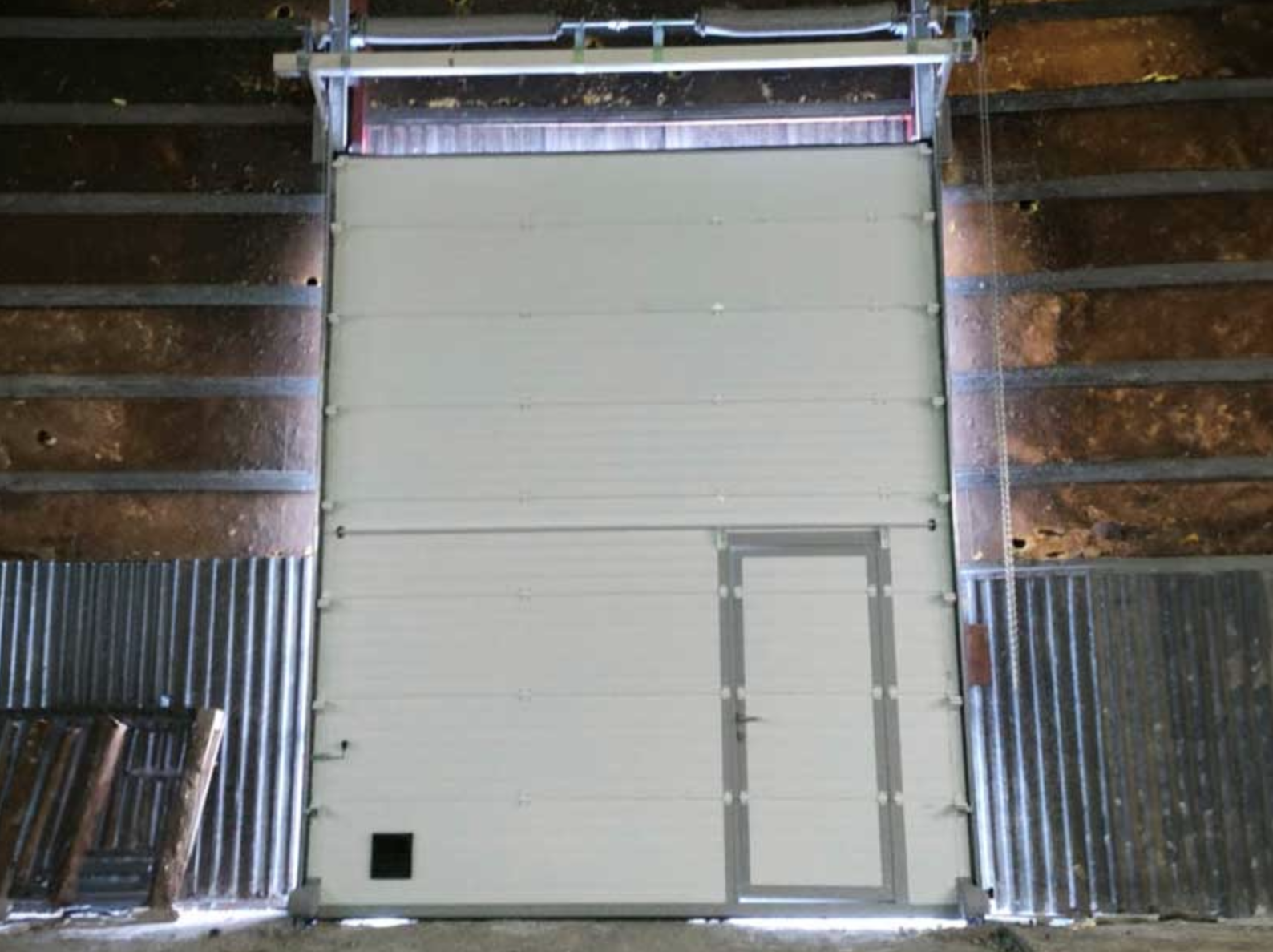

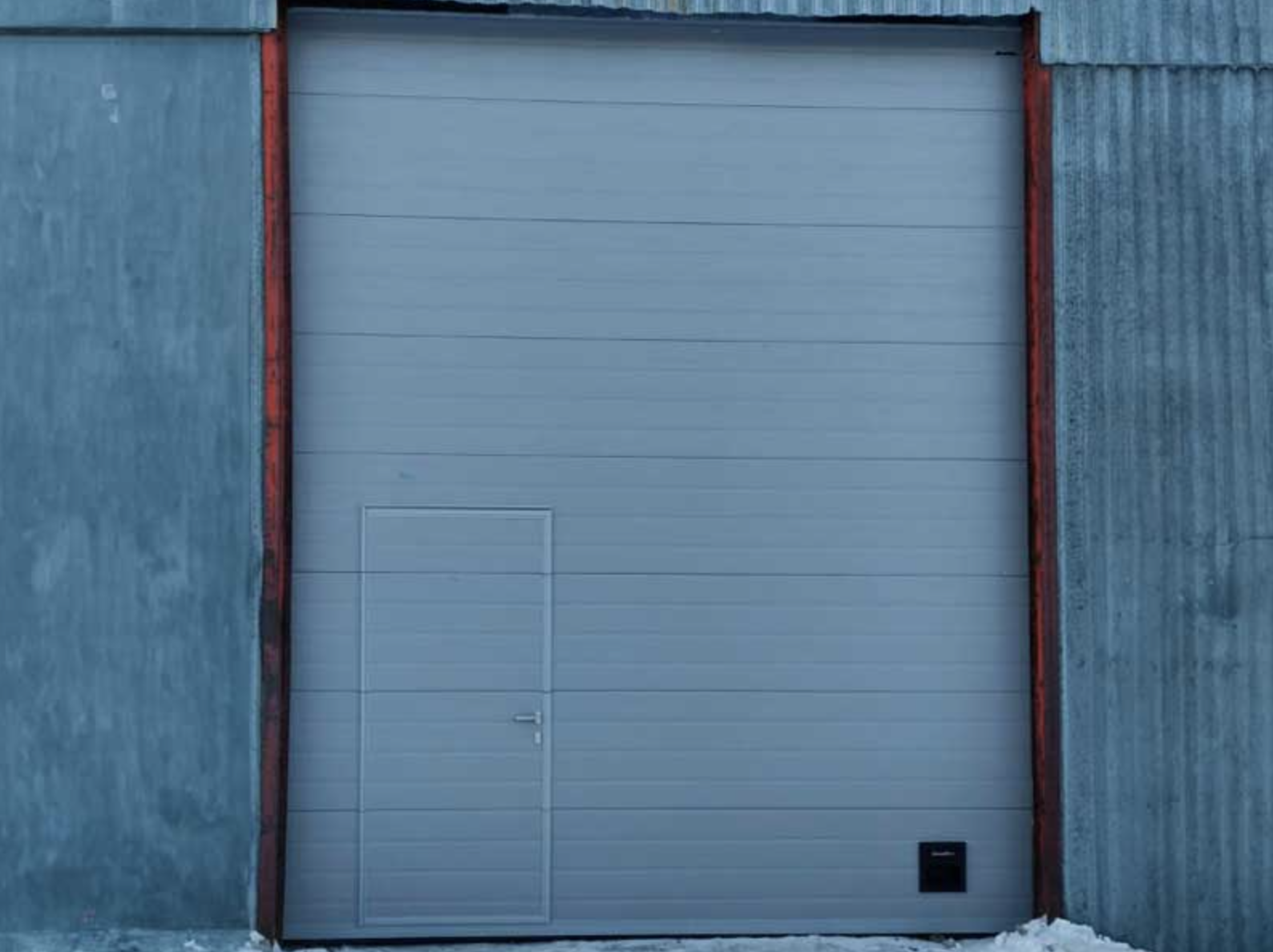

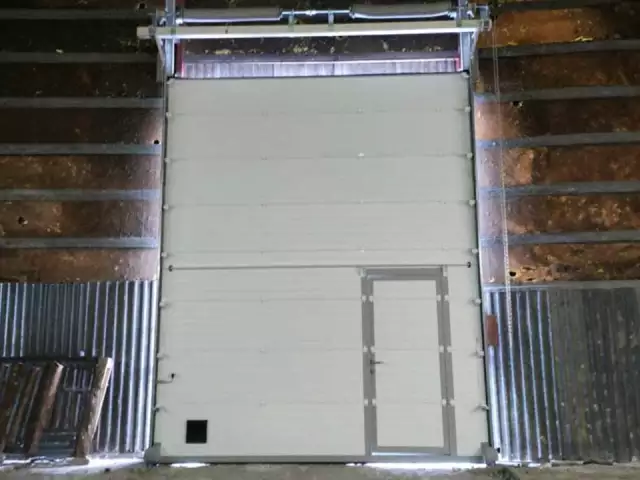

2. Секционные ворота серии ISD01
   • Размер проёма — 3680×4500 мм.
   • Панель — «Доска / Штуко», цвет серый RAL 7004 / белый RAL 9003.
   • Конфигурация подъёма — высокий, вал снизу.
   • Оснащены ручным цепным приводом.
   • Врезная калитка с низким порогом для безопасного прохода.
3. Дополнительные работы
   • Монтаж фотоэлементов и привода.
   • Сборка и разборка строительных лесов.
   • Погрузочно-разгрузочные работы и доставка оборудования на объект.
   • Привлечение спецтехники для установки откатных ворот большой площади.

Особенности монтажа

• Работы проводились при пониженной температуре, что требовало точной подгонки панелей и герметизации стыков.
• Для фасадного монтажа использовались усиленные кронштейны и индивидуальные закладные элементы в стене.
• Высота проёмов более 5 метров потребовала применения строительных лесов и грузоподъёмной техники.
• Все элементы электропривода имеют степень защиты IP65, что позволяет безопасно эксплуатировать систему в условиях повышенной влажности и пыли.

Результат

• Обеспечена надёжная герметизация проёмов и сохранение микроклимата в помещении.
• Благодаря встроенным калиткам исключена необходимость поднимать полотно ворот для прохода сотрудников.
• Откатная система без нижнего рельса позволила избежать проблем с наледью и мусором.
• Все изделия выполнены в едином цвете, что придало объекту аккуратный и законченный внешний вид.
• Монтаж завершён в срок, эксплуатация ворот стабильна с момента установки.
