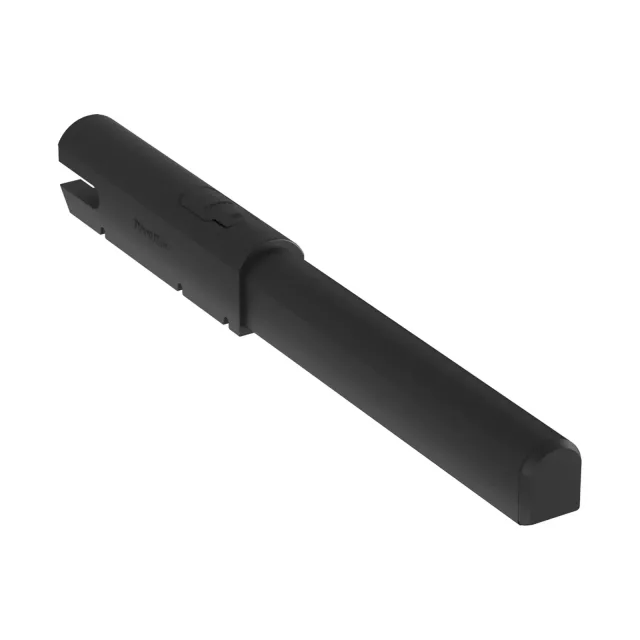

Привод DoorHan SWING-3000PRO для распашных ворот

Привод DoorHan SWING-3000PRO для распашных ворот

Линейный привод для бытовых и промышленных распашных ворот со створкой до 3 м и массой до 400 кг.

24 972 ₽

Назначение и рабочая задача — SWING-3000PRO

Линейный привод для бытовых и промышленных распашных ворот со створкой до 3 м и массой до 400 кг.

Заявленная область применения: Автоматизация калиток и распашных ворот со створкой длиной до 3 м. Это исходная граница подбора, но окончательное решение принимают после проверки размеров, нагрузки, среды и требуемой комплектации.

Сначала проверяют соответствие самой задачи, затем — рабочие пределы и состав поставки. Такой порядок не позволяет выбрать формально подходящую модель, которая окажется несовместимой с объектом, управлением или условиями обслуживания.

Параметры, совместимость и выбор исполнения

При выборе сопоставляют допустимую массу и геометрию подвижной части, интенсивность, скорость, питание, температурный диапазон и класс защиты. Затем проверяют блок управления, конечные положения, способ разблокировки и совместимость устройств безопасности.

Для модели «SWING-3000PRO» в карточке зафиксированы следующие исходные данные. Они помогают отсеять неподходящие варианты, но не заменяют проверку полного диапазона и взаимного влияния параметров.

  • Максимальная длина створки: 3 м
  • Максимальная масса створки: 400 кг
  • Максимальный угол открывания: 120 °
  • Питающее напряжение: 220-240 / 50, 60 В/Гц
  • Номинальная мощность: 150 Вт
  • Скорость движения штока: 15 мм/с

Монтаж, ввод в работу и эксплуатация

До установки механизм должен свободно и равномерно перемещаться вручную. На объекте предусматривают надёжное основание, защищённую кабельную трассу, питание и заземление; фотоэлементы, кромки безопасности и внешнее управление подключают по схеме именно выбранного блока.

При пусконаладке проверяют полный цикл, замедление и остановку, реакцию на препятствие, ручную разблокировку и поведение после пропадания питания. Владельцу передают рабочие настройки и порядок безопасного аварийного управления.

Все регулировки, допустимые нагрузки и интервалы обслуживания сверяют с актуальной инструкцией. Если условия объекта выходят за указанные в документации пределы, исполнение согласуют до заказа.

Комплектация, документы и данные для расчёта

В коммерческом предложении фиксируют точную модель, обязательные компоненты, выбранные опции, подготовительные работы, доставку, монтаж и пусконаладку. Похожие названия изделий не гарантируют одинаковую комплектность.

На странице приложены материалы для проверки: Руководство по монтажу и эксплуатации SWING-3000PRO/5000PRO; Рекомендации по монтажу и обслуживанию автоматики; Декларация соответствия приводов для распашных ворот; Сервисная книжка автоматики для распашных ворот.

Что прислать специалисту

  • тип и размеры ворот или другого механизма
  • массу полотна и фактическое усилие перемещения
  • интенсивность и число циклов в сутки
  • питание, способ управления и устройства безопасности

После проверки исходных данных специалист подтвердит применимость, границы поставки, срок и стоимость. Неизвестные параметры указывают как требующие замера или проектного расчёта, а не заменяют предположениями.

Что входит в комплект

  • Привод SWING-3000PRO — 2 шт.
  • Комплект крепления привода — 2 шт.
  • Блок управления PCB-SWmini — 1 шт.

Точный состав поставки и совместимые устройства фиксируются в коммерческом предложении после проверки параметров объекта.

Запчасти и ремонтные узлы

Для этой серии подбираем отдельные узлы и детали, чтобы восстановить оборудование без замены исправного привода целиком.

  • Двигатель в сборе SWING-3000PRO и SWING-5000PRO
  • Редуктор в сборе SWING-3000 и SWING-5000
  • Винт ходовой SWING-3000PRO с гайкой и подшипником
  • Гайка ходовая SWING-3000PRO и SWING-5000PRO
  • Набор подшипников SWING-3000PRO и SWING-5000PRO
  • Расцепитель в сборе
  • Концевой микровыключатель в сборе
  • Кожух привода SWING-3000PRO

Совместимость зависит от исполнения, года выпуска и ревизии платы. Для проверки нужны фотография шильдика, общий вид привода и маркировка заменяемого узла.

Характеристики

Максимальная длина створки
3 м
Максимальная масса створки
400 кг
Максимальный угол открывания
120 °
Питающее напряжение
220-240 / 50, 60 В/Гц
Номинальная мощность
150 Вт
Скорость движения штока
15 мм/с
Усилие
3 000 Н
Интенсивность
50 %
Диапазон рабочих температур
-40...+55 °C
Класс защиты
IP54
Размеры привода
820 × 88 × 126 мм

Схемы и установка

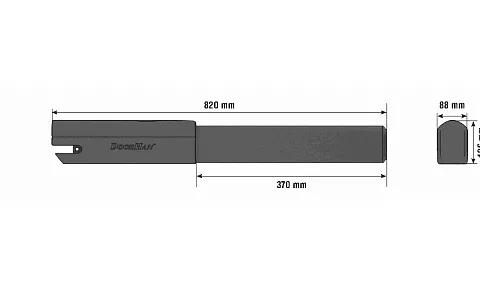

Габаритные размеры SWING-3000PRO
Габаритные размеры SWING-3000PRO

Документы
