Линейные приводы для распашных ворот

Сравнение решений

Характеристики ниже перенесены из актуальных карточек и инструкций DoorHan. Они помогают сузить выбор, но не заменяют проверку совместимости с конкретной конструкцией.

Предельные характеристики нельзя одновременно считать рабочей точкой. Запас определяют по механике, интенсивности и условиям объекта.

Модели и схема применения

На фотографиях показаны оригинальные изделия DoorHan, а в техническом блоке — заводская схема. Сгенерированные изображения не используются вместо чертежей и компонентов.

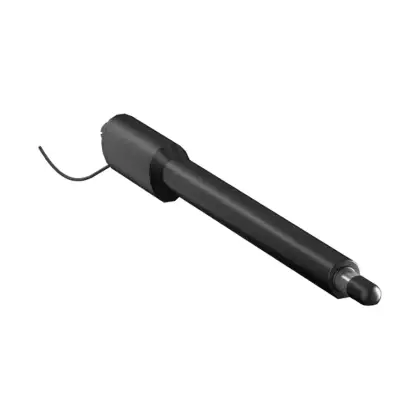

SW-200DC-BASE

Низковольтный комплект для небольших бытовых ворот.

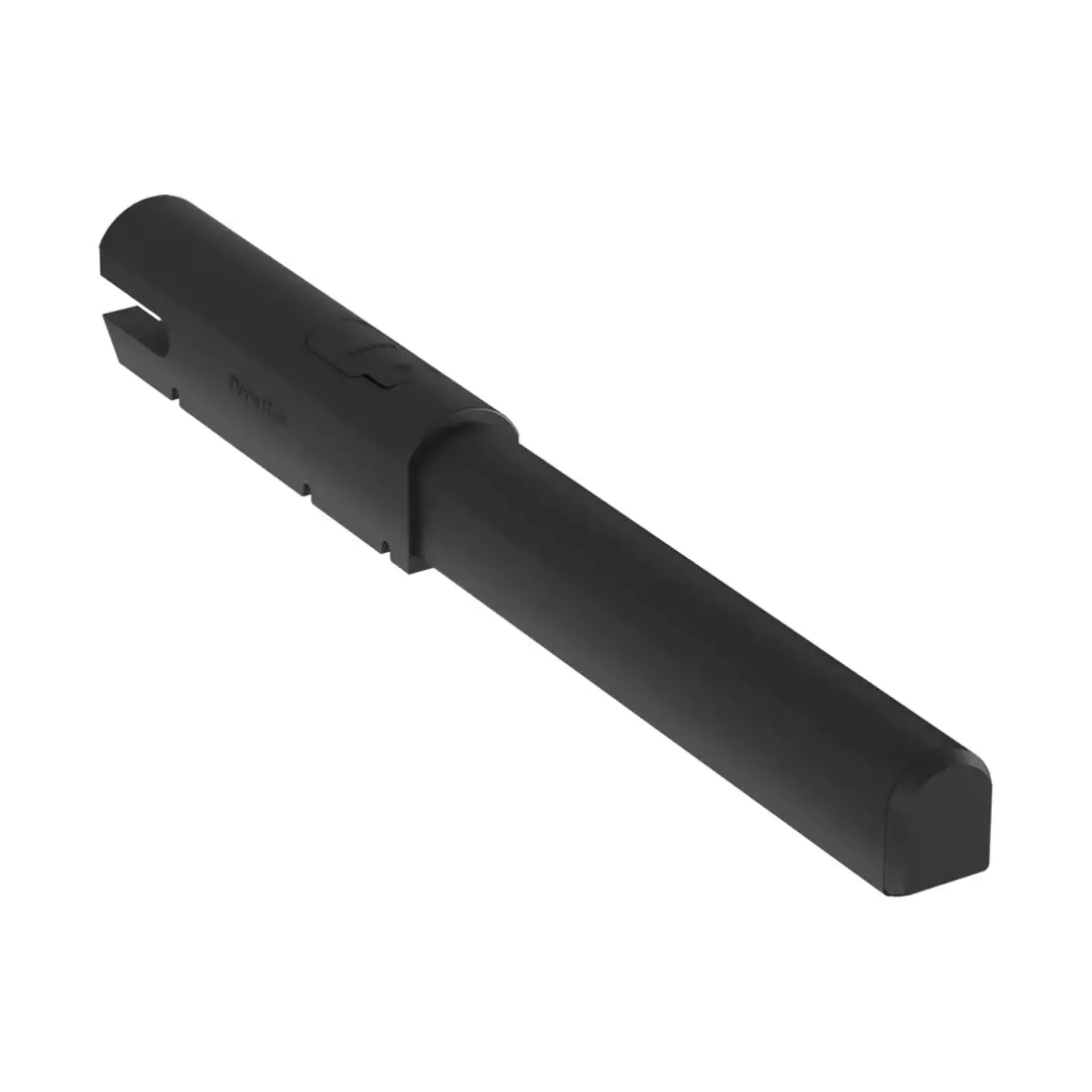

SWING-3000PRO

Профессиональная модель для створок до 3 м.

SWING-5000PRO

Усиленная модель для створок до 5 м.

Автоматика, размеры, замер и комплектация для подбора

Для каждой створки фиксируют длину, массу, заполнение, размеры столба и положение оси петли. По монтажной таблице проверяют ход штока, точки кронштейнов и достижимый угол открывания. Приводы, проводку, фотоэлементы и блок управления размещают внутри защищённой территории. До автоматизации створки должны двигаться свободно, без перекоса, а крайние положения — иметь предусмотренные схемой упоры.

Монтажная схема производителя

Точки крепления, допустимые расстояния и подключение проверяются по инструкции именно той модели, которая войдёт в расчёт.

Подбор привода по створке и геометрии петель

Предельная длина и масса створки должны выполняться одновременно. Чем шире створка и сильнее ветровое заполнение, тем выше момент на петлях. В расчёт также входят расстояния от оси петли до плоскости крепления, направление открывания, угол, механические упоры, интенсивность и минимальная температура. Если геометрия столба не позволяет выдержать монтажные размеры линейного привода, рассматривают рычажный или подземный механизм.

Заявленный предел модели не означает, что любая створка на границе длины и массы допустима. Сплошное заполнение, ветер и частые циклы требуют отдельного запаса и проверки монтажной схемы.

Установка, фотоэлементы и эксплуатация

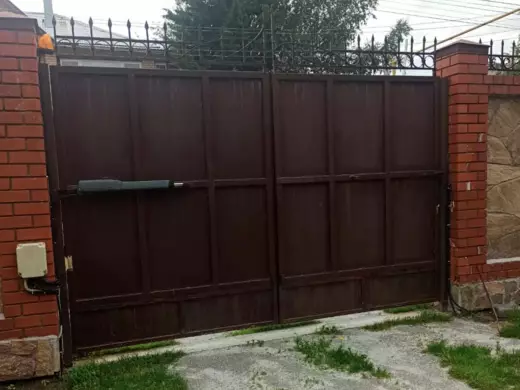

Автоматика устанавливается со стороны территории: корпус, крепления, кабель и механизм разблокировки не должны быть доступны с улицы. До монтажа створки выравнивают, устраняют люфт петель и обеспечивают свободное ручное движение. Механические упоры задают закрытое и открытое положения, чтобы привод не использовался как ограничитель хода.

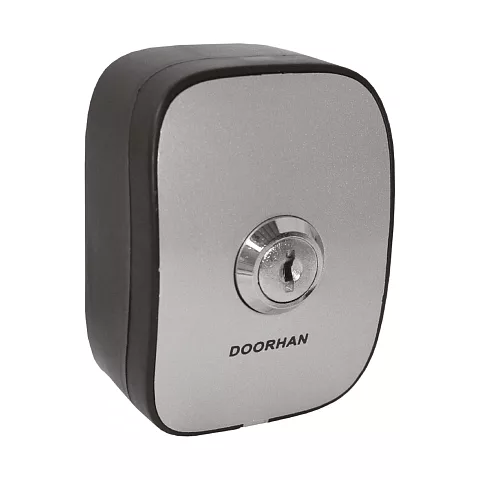

Фотоэлементы контролируют опасную зону, сигнальная лампа предупреждает о движении, а блок управления ограничивает усилие и задаёт задержку створок. Если в створку встроена калитка, нужен датчик, запрещающий запуск при открытой калитке. При отключении питания владелец должен уметь безопасно разблокировать оба привода изнутри участка.

• длина, масса и тип заполнения каждой створки
• размеры столбов и положение оси петель
• открывание внутрь или наружу и требуемый угол
• ветровая нагрузка и минимальная температура
• число циклов и требуемая скорость
• питание, кабельные трассы, фотоэлементы и резервный доступ

От чего зависит стоимость

• серия и мощность привода
• число приводов и состав базового комплекта
• блок управления и приёмники
• устройства безопасности
• кабель, кронштейны и монтажные материалы
• пусконаладка и состояние существующей конструкции

Частые вопросы
