Приводы для откатных ворот DoorHan

Сравнение решений

Характеристики ниже перенесены из актуальных карточек и инструкций DoorHan. Они помогают сузить выбор, но не заменяют проверку совместимости с конкретной конструкцией.

Предельные характеристики нельзя одновременно считать рабочей точкой. Запас определяют по механике, интенсивности и условиям объекта.

Комплект автоматики и границы работ

Кроме привода в расчёт могут входить зубчатая рейка, пульты или другой способ управления, фотоэлементы, сигнальная лампа, кабель и монтажные материалы. Автоматика не исправляет тяжёлый ход полотна: до установки регулируют роликовые опоры, проверяют направляющую и ловители.

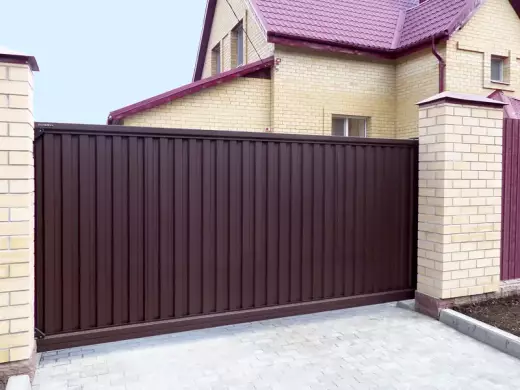

Для нового въезда сначала выбирают откатные ворота и несущую систему, затем привод. ДорХан-Урал выполняет монтаж откатных ворот и автоматики, а для существующих систем — диагностику и ремонт автоматики.

Модели и схема применения

На фотографиях показаны оригинальные изделия DoorHan, а в техническом блоке — заводская схема. Сгенерированные изображения не используются вместо чертежей и компонентов.

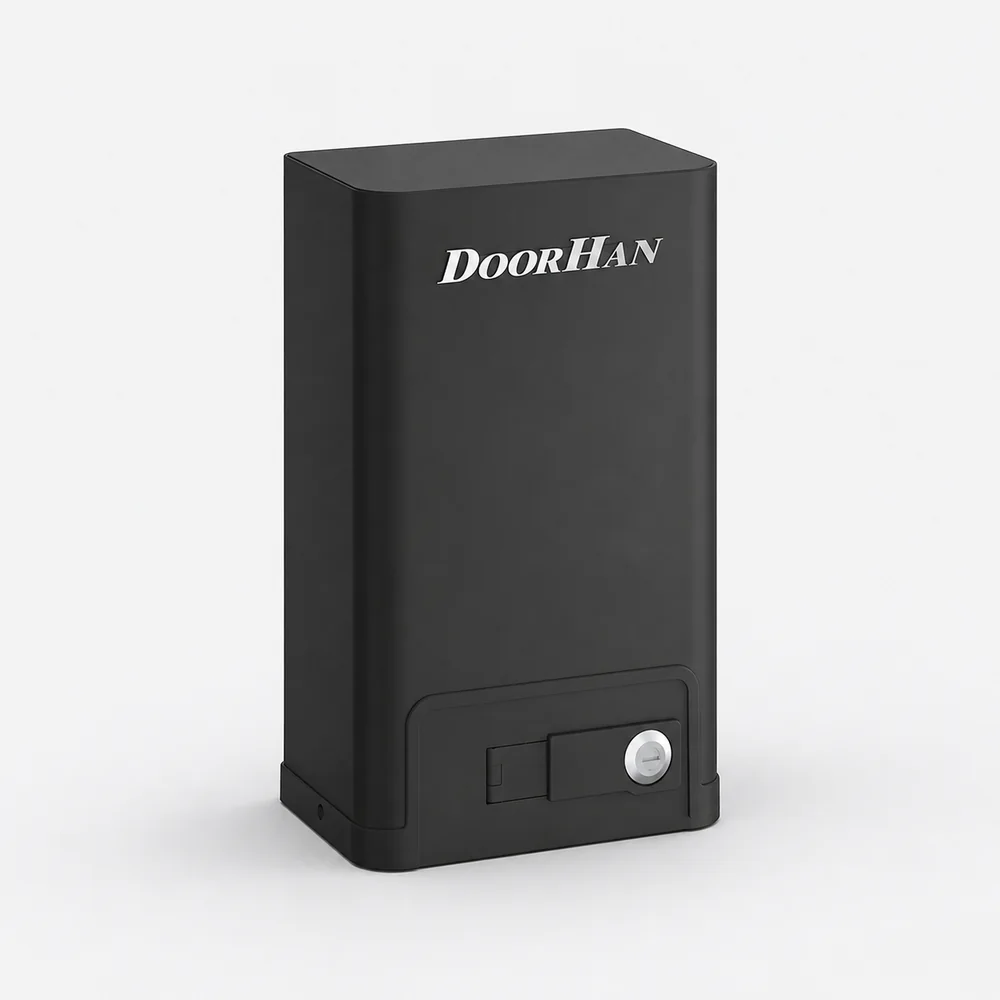

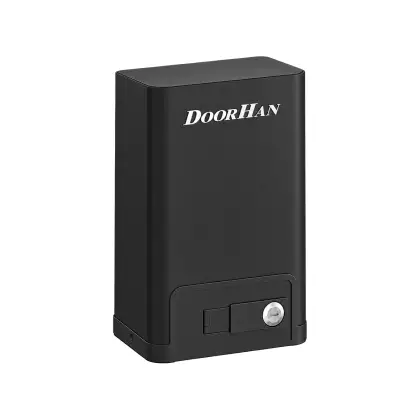

SLIDING-500PRO / 800PRO

Бытовая серия с магнитными концевыми выключателями.

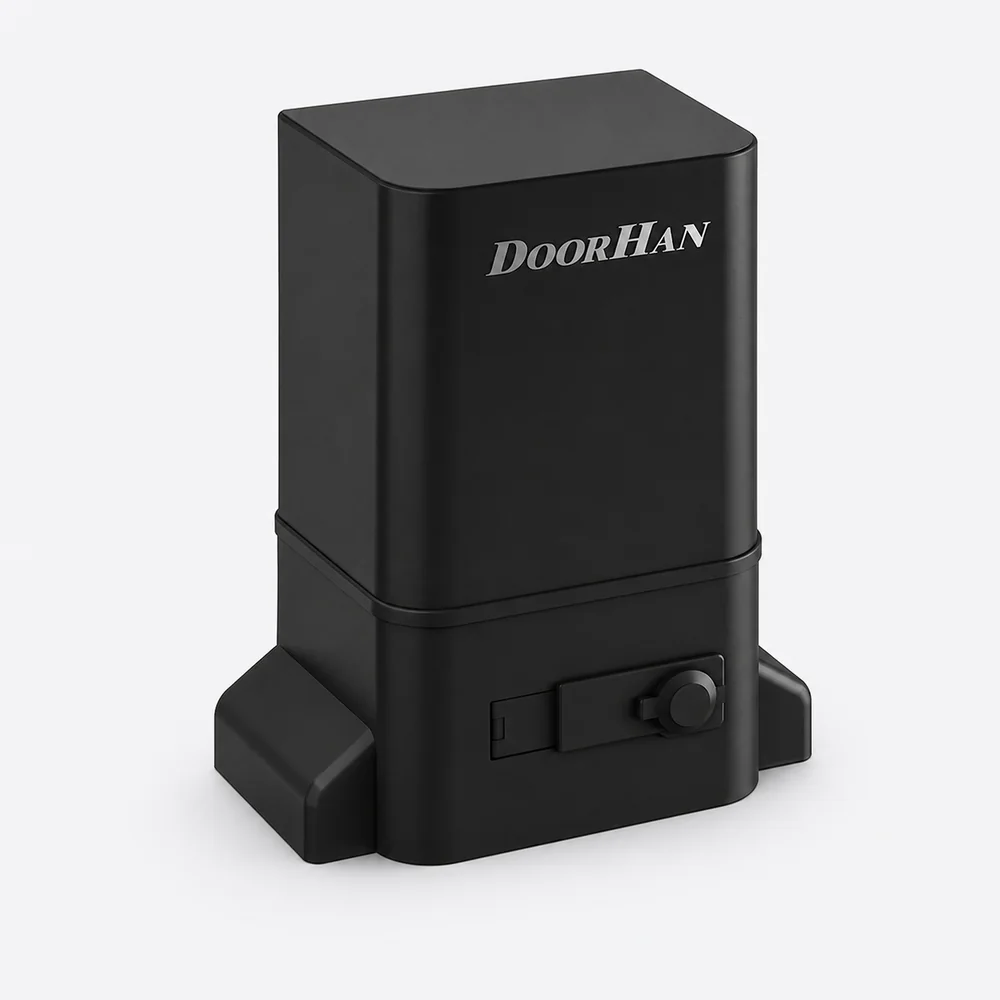

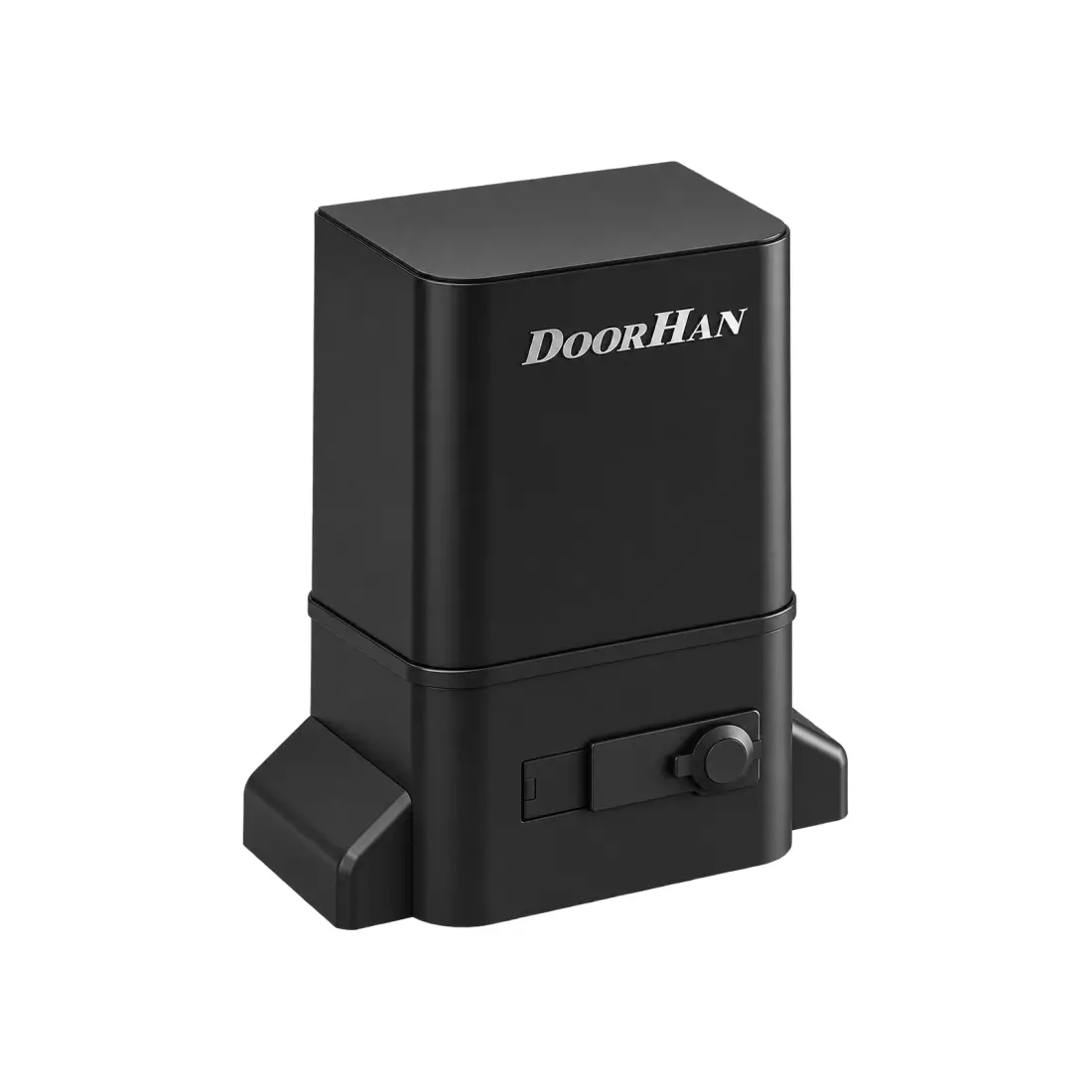

SLIDING-1300PRO / 2100PRO

Усиленные приводы для тяжёлых въездных ворот.

Промышленная серия

Исполнения для ворот до 3 000 и 5 000 кг.

Как подготовить подбор

До расчёта соберите размеры, фотографии механики и данные по питанию. Для уличных ворот отдельно фиксируется внутренняя сторона участка, где будут находиться привод и защищённые электрические узлы.

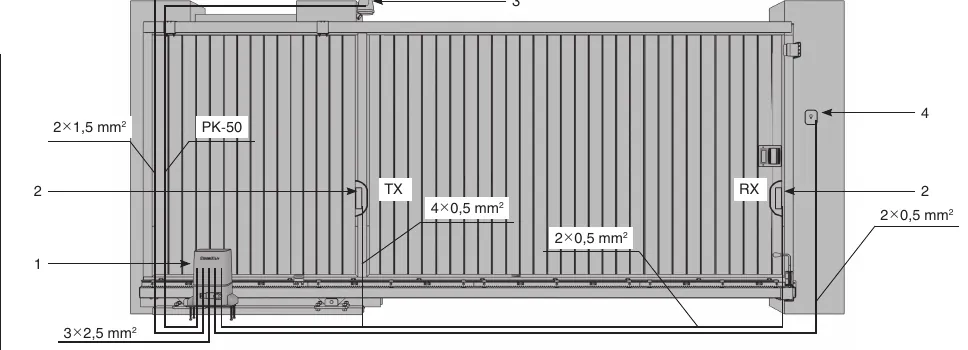

Монтажная схема производителя

Точки крепления, допустимые расстояния и подключение проверяются по инструкции именно той модели, которая войдёт в расчёт.

Почему привод нельзя выбирать только по массе ворот

Допустимая масса полотна — первое, но не единственное ограничение. На выбор влияют длина и жёсткость створки, сопротивление роликов, уклон, ветровая нагрузка, число циклов в час, температура, требуемая скорость и наличие запаса на снег и обледенение. Перед автоматизацией ворота проверяют вручную: полотно должно двигаться плавно и не разгоняться само. Мощный привод не исправляет перекошенную балку, изношенные ролики или неправильный фундамент.

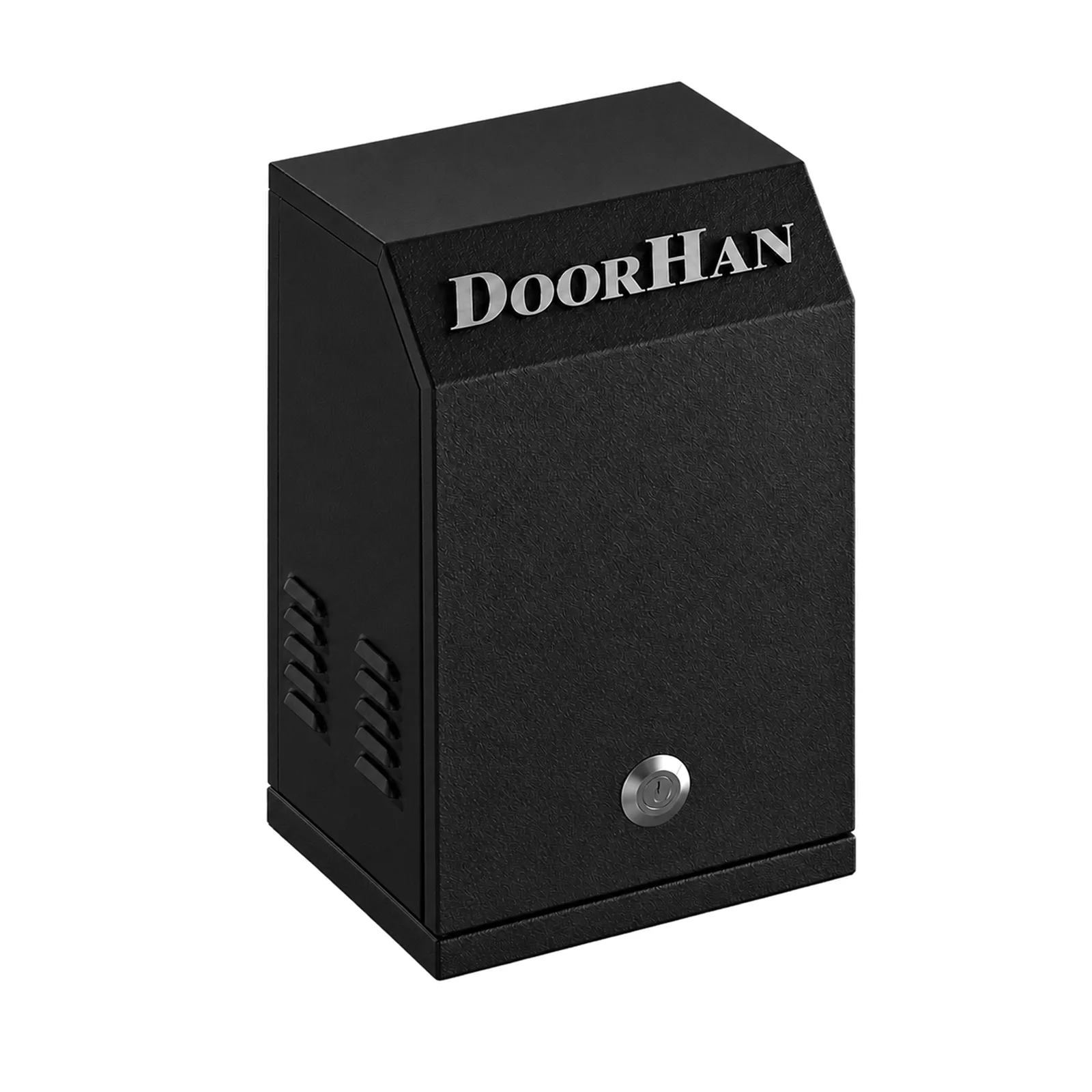

Запас выбирают по расчёту, а не простым удвоением массы. Для промышленного объекта отдельно проверяют питание: SLIDING-3000-380V требует 380–400 В, остальные указанные серии работают от 220–240 В.

Что должно входить в комплект автоматизации

Рабочая система включает привод, монтажное основание, зубчатую рейку, блок управления, конечные выключатели, пульты и устройства безопасности. Фотоэлементы нужны не как декоративная опция: они контролируют проём на открывание и закрывание. Сигнальная лампа предупреждает о движении. Для объекта с пешеходным проходом настраивают частичное открывание либо устанавливают отдельную калитку.

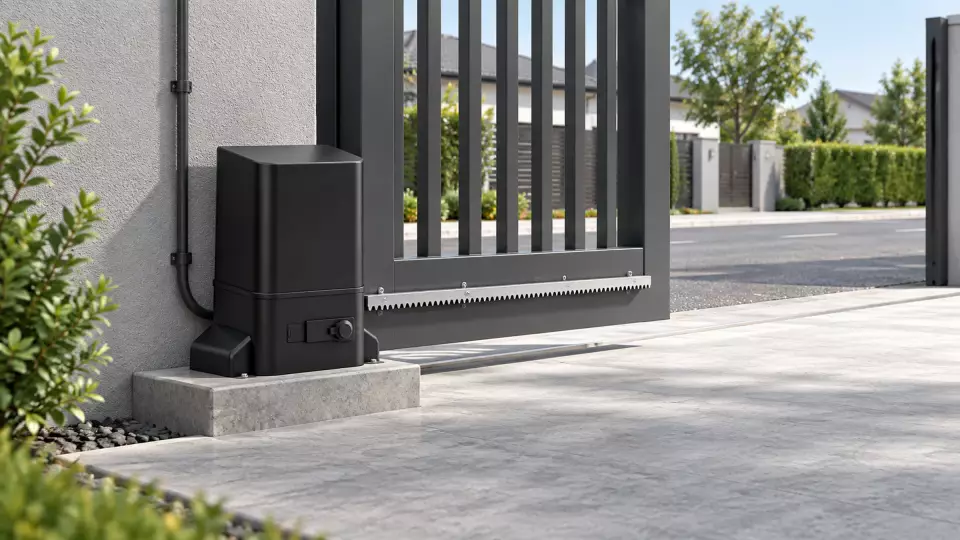

Привод устанавливают на защищённой внутренней стороне территории. Зубчатая рейка передаёт усилие, но не должна нести вес полотна. Кабельные трассы и заземление готовят до благоустройства; ручная разблокировка должна оставаться доступной владельцу при отключении электричества. После настройки проверяют фотоэлементы, усилие, реверс, крайние положения и не менее нескольких полных циклов.

• фактическая масса и длина полотна
• свободный ручной ход по всей траектории
• число открываний в час и в сутки
• минимальная температура и ветровая нагрузка
• питание и трассы для фотоэлементов и лампы
• способ доступа при отсутствии электропитания

От чего зависит стоимость

• серия и мощность привода
• число приводов и состав базового комплекта
• блок управления и приёмники
• устройства безопасности
• кабель, кронштейны и монтажные материалы
• пусконаладка и состояние существующей конструкции

Мотор для откатных ворот и комплект автоматики

Под словом «мотор» обычно понимают привод в сборе, но рабочая система включает редуктор, блок управления, зубчатую рейку, концевые выключатели и устройства безопасности. Привод выбирают с запасом по массе полотна и интенсивности, а также с учётом качества хода ворот и зимних условий.

Цена комплекта зависит от модели привода, длины рейки, пультов, фотоэлементов, сигнальной лампы и способа управления. После проверки параметров предложим совместимое оборудование, согласуем доставку и при необходимости монтаж с настройкой.
