Привод DoorHan ARM-230 для распашных ворот
Рычажный привод со встроенным блоком управления для распашных ворот и калиток.
от 60 930 ₽
Рычажные приводы для распашных ворот
Рычажные приводы DoorHan ARM для распашных ворот со сложной геометрией петель и широкими столбами. Подбор по массе, длине створки и монтажным размерам.
Модели и типоразмеры
2 товаров
Привод DoorHan ARM-320PRO для распашных ворот
Самоблокирующийся рычажный привод для распашных ворот и калиток со створкой до 2 м.
от 60 128 ₽

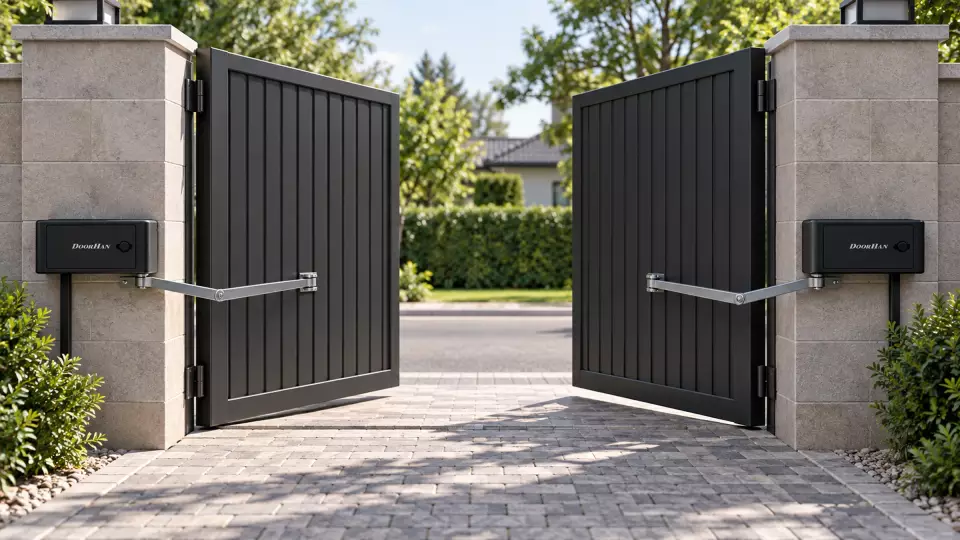

Шарнирный рычаг позволяет автоматизировать распашные ворота, когда ось петли глубоко смещена относительно внутренней плоскости широкого столба. Приводы и рычаги располагаются внутри участка. До выбора модели проверяют монтажную геометрию по чертежу производителя и свободную зону движения рычага.
Широкие столбы
Рычаг компенсирует смещение оси петли.
Внутренний монтаж
Корпус и шарнир находятся на защищённой стороне въезда.
Точная геометрия
Положение кронштейнов проверяют по таблице монтажных размеров.
Сравнение решений
Характеристики ниже перенесены из актуальных карточек и инструкций DoorHan. Они помогают сузить выбор, но не заменяют проверку совместимости с конкретной конструкцией.
| Модель | Длина створки | Масса створки | Защита |
|---|---|---|---|
| ARM-230 | 1,5 м | 300 кг | IP44 |
| ARM-320PRO | 2 м | 400 кг | IP44 |
Предельные характеристики нельзя одновременно считать рабочей точкой. Запас определяют по механике, интенсивности и условиям объекта.
Модели и схема применения
На фотографиях показаны оригинальные изделия DoorHan, а в техническом блоке — заводская схема. Сгенерированные изображения не используются вместо чертежей и компонентов.

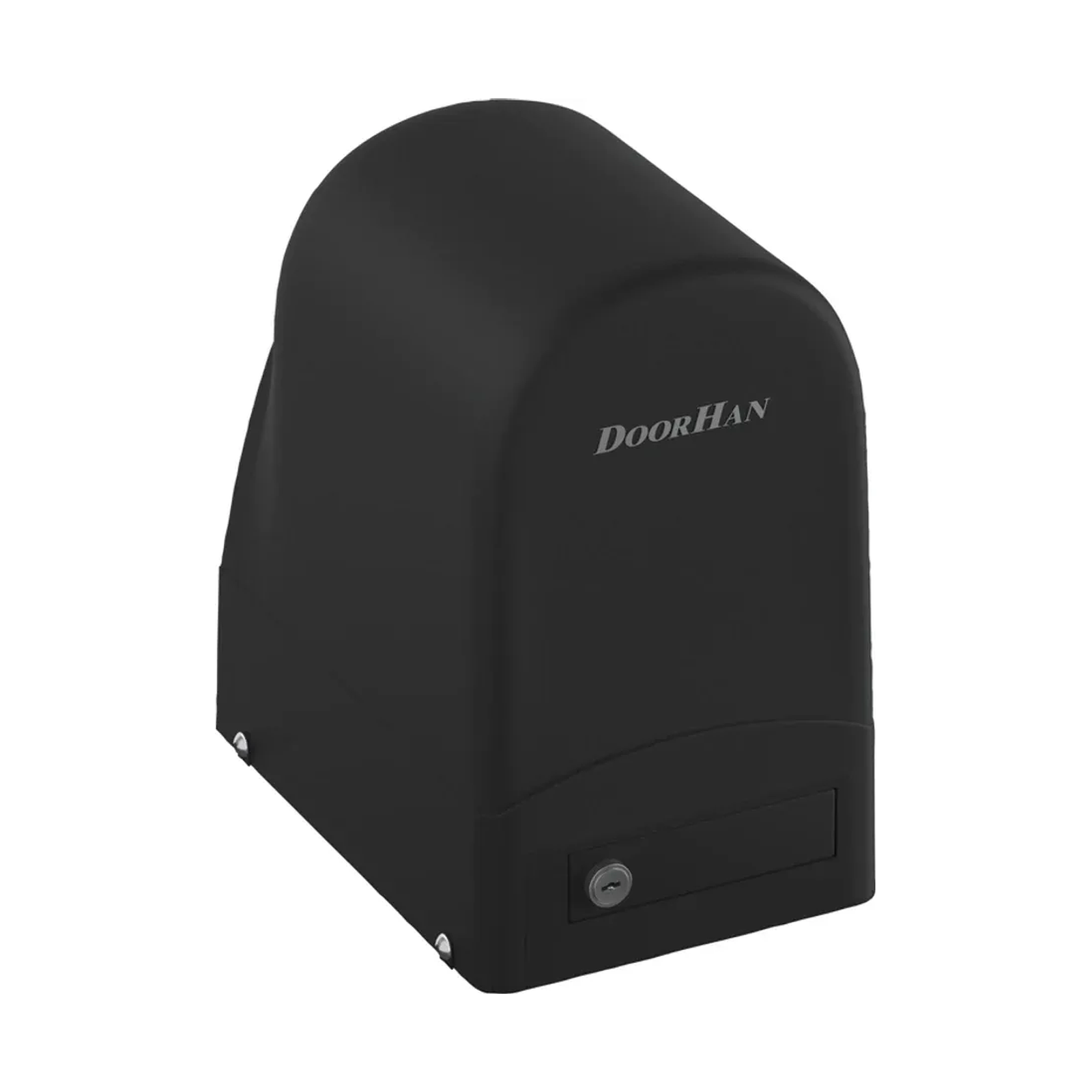

ARM-230
Рычажный привод на переменном токе для бытовых ворот.

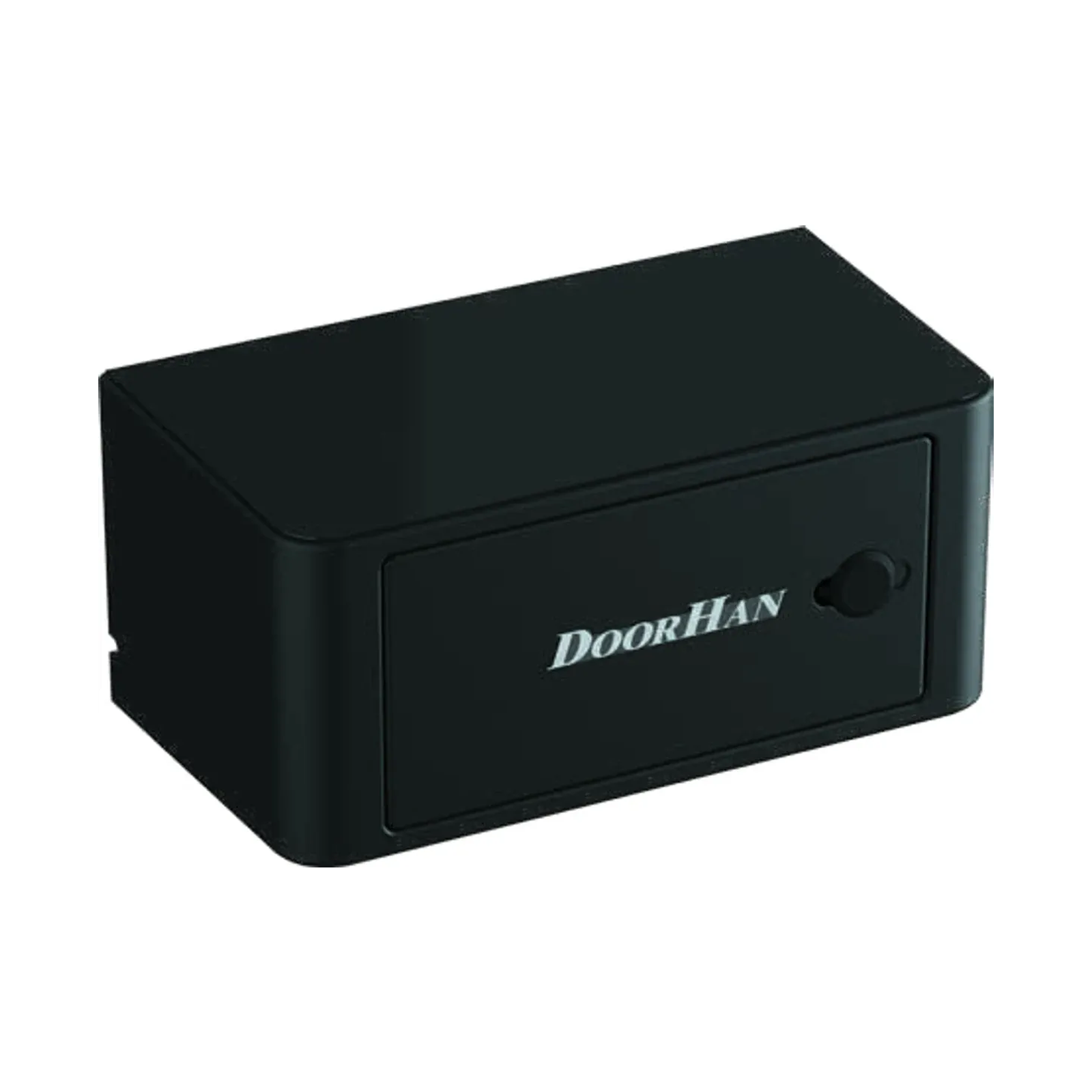

ARM-320PRO
Профессиональная модель для интенсивной эксплуатации.

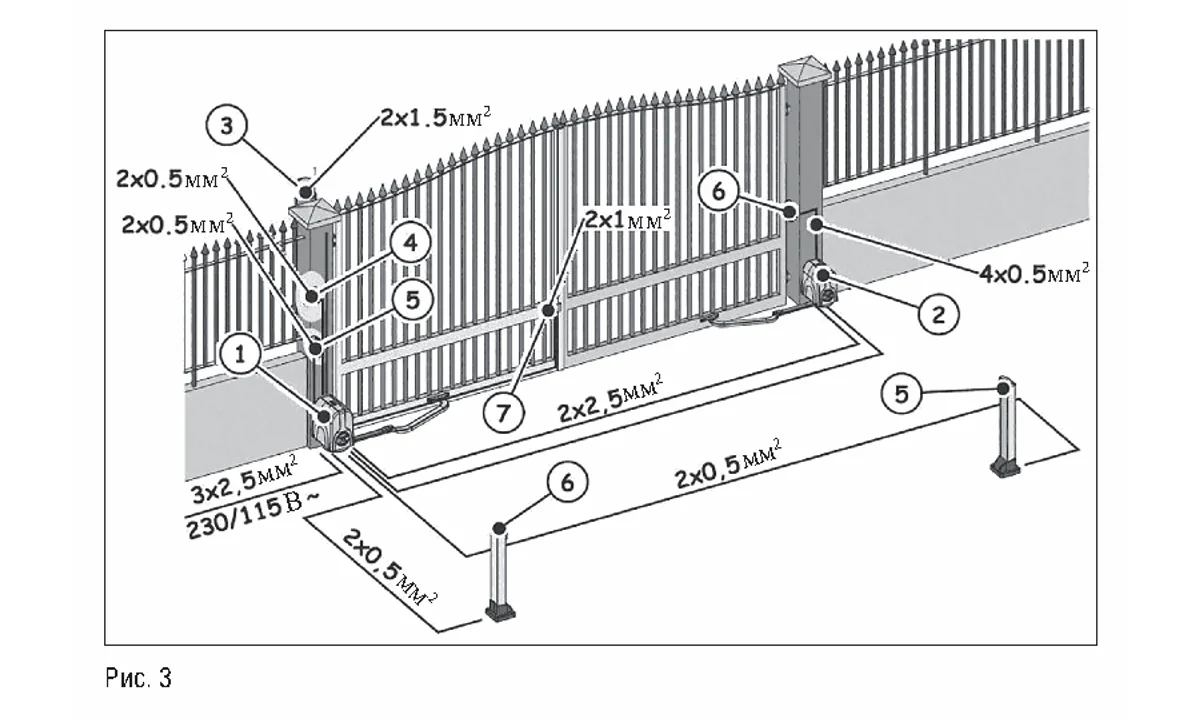

Монтажная схема
Оригинальная схема определяет положение корпуса и шарниров.
Автоматика, размеры, замер и комплектация для подбора
Измеряют длину и оценивают массу створки, ширину столба и отступ оси петли от его внутренней грани. Эти размеры определяют геометрию рычага и положение кронштейнов. На внутренней стороне участка проверяют свободную зону складывания рычага, место корпуса, кабелей, упоров и фотоэлементов. Для сплошного заполнения отдельно учитывают площадь полотна и ветровую нагрузку.
01
Измерить длину и массу створки
02
Зафиксировать отступ оси петли от внутренней грани столба
03
Проверить место для складывания рычага
04
Учесть сплошность заполнения и ветер
05
Согласовать угол открывания и упоры
06
Разместить автоматику и кабели внутри участка

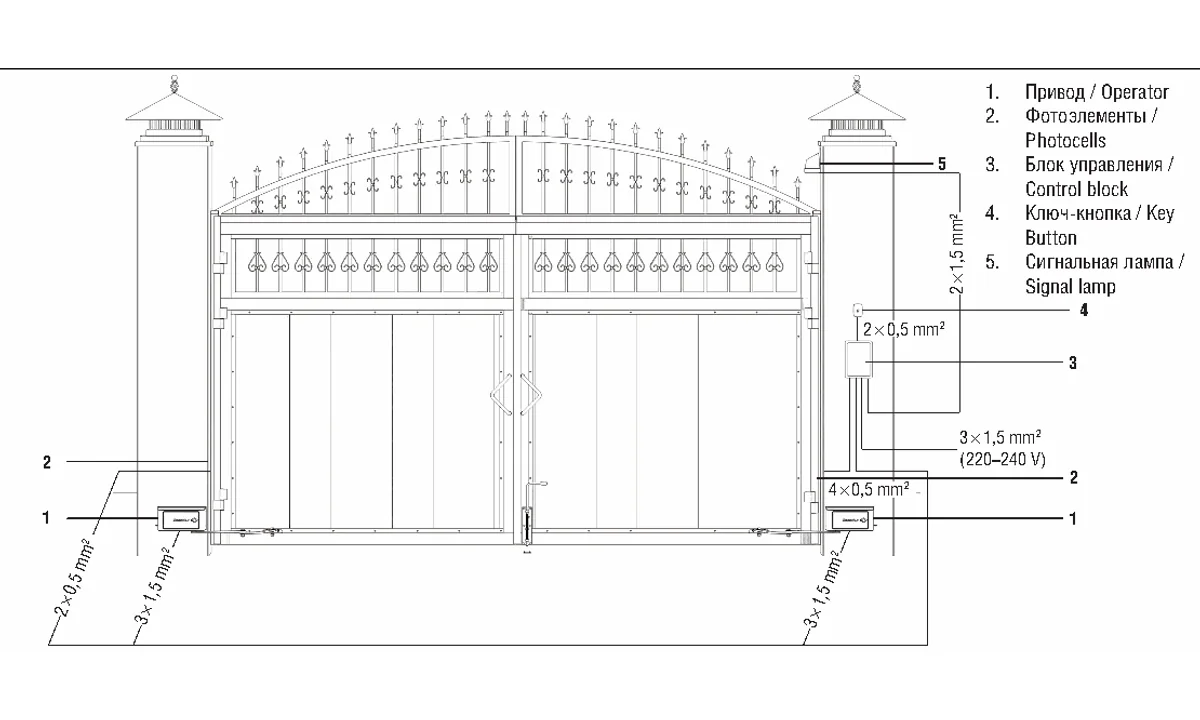

Монтажная схема производителя
Точки крепления, допустимые расстояния и подключение проверяются по инструкции именно той модели, которая войдёт в расчёт.
Ключевой параметр — положение оси петли относительно столба
Рычажный привод выбирают не только по массе и длине створки. Глубина установки петли задаёт положение корпуса, длину плеч рычага и достижимый угол открытия. Если кронштейны смещены относительно заводской схемы, привод может упираться в створку, не доходить до конечного положения или работать с избыточной нагрузкой.
| Проверка | Что измерить | Что может потребоваться |
|---|---|---|
| Столб и петля | Ширину столба и отступ оси петли | Подбор модели и положения кронштейнов |
| Створка | Длину, массу, заполнение и состояние петель | Запас привода и ремонт механики |
| Угол открытия | Требуемое положение и препятствия внутри участка | Проверка полной траектории рычага |
| Упоры | Положение в открытом и закрытом состоянии | Жёсткие точки остановки по схеме системы |
| Ветер | Площадь сплошного заполнения и открытость участка | Корректировка выбора и режима эксплуатации |
| Безопасность | Проходы, слепые зоны и доступ к разблокировке | Фотоэлементы и защищённое размещение внутри участка |
Приёмка автоматики после настройки
- до подключения приводов створки свободно двигались вручную
- корпуса, рычаги, блок управления и кабели находятся на защищённой стороне
- рычаг не касается створки, столба и ограждения во всём диапазоне
- конечные положения достигаются без деформации упоров и кронштейнов
- фотоэлементы, остановка и реверс проверены в рабочих сценариях
- ручная разблокировка доступна владельцу при отключённом питании
Усилие автоматики не увеличивают для компенсации тугих петель, перекоса или снега. После изменения створки, заполнения или столба геометрию и настройки проверяют заново.
От чего зависит стоимость
- серия и мощность привода
- число приводов и состав базового комплекта
- блок управления и приёмники
- устройства безопасности
- кабель, кронштейны и монтажные материалы
- пусконаладка и состояние существующей конструкции
Частые вопросы
Когда рычажный привод лучше линейного?
При широких столбах и глубокой установке петель, когда линейная геометрия не соблюдается.
Где находится рычаг?
На внутренней стороне ворот, в пределах защищённой территории.
Можно ли выбрать модель без замера столба?
Нет. Геометрия столба и петли является ключевым параметром.
Нужна ли свободная зона у створки?
Да, рычаг складывается и не должен задевать ограждение, створку или другие элементы.
Подходит ли для сплошных ворот?
Применимость зависит от площади полотна, ветровой нагрузки, длины и массы створки.
