Автоматика для ролворот и роллет

Внутривальные приводы RS и DCM для роллет и вальные SHAFT-KIT для ролворот. Подбор по моменту, скорости, диаметру вала, массе и площади полотна.

Смотреть товары Рассчитать стоимость
Автоматические роллеты с приводом, скрытым внутри вала

Разделы категории

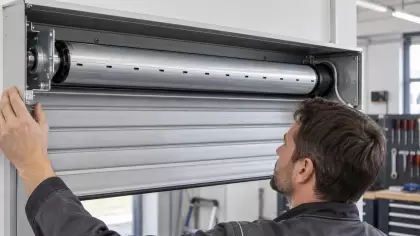

Внутривальные приводы для роллет Внутривальные приводы для роллет Приводы DoorHan RS и DCM для роллет: 34 модели с моментом от 6 до 330 Н·м, разными диаметрами корпуса, скоростью и вариантами аварийного управления. Перейти в раздел Навальные приводы для ролворот Навальные приводы для ролворот Навальные приводы SHAFT-200KIT, SHAFT-500KIT и SHAFT-1000KIT для ролворот массой до 700 кг. Подбор по массе, моменту, диаметру вала и питанию... Перейти в раздел
Заводская схема внутривального привода DoorHan RS

Внутривальный двигатель размещается внутри октагонального вала роллеты, поэтому его момент и адаптеры должны соответствовать валу и массе полотна. Для крупных ролворот применяют внешние вальные комплекты SHAFT-KIT. Выбор выполняют по расчётной нагрузке, диаметру намотки, скорости, аварийному управлению и совместимому блоку.

RS

Широкая линейка внутривальных приводов для роллет.

DCM

Низковольтные исполнения с аварийным питанием для специальных задач.

SHAFT-KIT

Вальные комплекты для крупных промышленных ролворот.

Сравнение решений

Характеристики ниже перенесены из актуальных карточек и инструкций DoorHan. Они помогают сузить выбор, но не заменяют проверку совместимости с конкретной конструкцией.

РазделДиапазонКогда выбирать
Внутривальные приводы34 модели RS и DCMРоллеты и компактные рулонные системы
Вальные приводы ролворотSHAFT-200KIT, 500KIT, 1000KITКрупные и тяжёлые рулонные ворота

Предельные характеристики нельзя одновременно считать рабочей точкой. Запас определяют по механике, интенсивности и условиям объекта.

Модели и схема применения

На фотографиях показаны оригинальные изделия DoorHan, а в техническом блоке — заводская схема. Сгенерированные изображения не используются вместо чертежей и компонентов.

Внутривальный привод DoorHan серии RS

Серия RS

Внутривальные приводы для разных диаметров валов и моментов.

Внутривальный привод DoorHan DCM

Серия DCM

Низковольтные решения для совместимых роллетных систем.

Вальный привод DoorHan SHAFT-500KIT

SHAFT-KIT

Вальные приводы для промышленных ролворот.

Автоматика, размеры, замер и комплектация для подбора

Для роллеты рассчитывают массу полотна, диаметр намотки и требуемый момент, затем проверяют вал и комплект адаптеров. Для крупных ролворот дополнительно учитывают балансировку, внешний вал, режим работы и доступ к аварийному управлению. Напряжение, концевые выключатели, блок управления и устройства безопасности должны относиться к выбранному типу двигателя, поэтому внутривальный и навальный приводы считают раздельно.

01

Рассчитать массу и площадь полотна

02

Определить профиль и диаметр вала

03

Подобрать требуемый крутящий момент

04

Проверить скорость и интенсивность

05

Выбрать механические или электронные концевики

06

Согласовать аварийное управление и блок автоматики

Монтажная схема производителя

Заводская схема внутривального привода DoorHan RS

Точки крепления, допустимые расстояния и подключение проверяются по инструкции именно той модели, которая войдёт в расчёт.

От чего зависит стоимость

  • серия и мощность привода
  • число приводов и состав базового комплекта
  • блок управления и приёмники
  • устройства безопасности
  • кабель, кронштейны и монтажные материалы
  • пусконаладка и состояние существующей конструкции

Частые вопросы

Можно ли выбрать привод по площади роллеты?

Площадь важна, но расчёт также учитывает массу профиля, вал, диаметр намотки и момент.

Чем внутривальный привод отличается от вального?

Внутривальный находится внутри вала; внешний вальный привод применяется на более тяжёлых рулонных воротах.

Нужен ли аварийный подъём?

Для проёмов без альтернативного доступа его предусматривают по назначению и модели.

Можно ли заменить привод без замены полотна?

После проверки вала, адаптеров, массы, концевиков и совместимости управления.

Как выбрать блок управления?

По типу двигателя, концевиков, напряжению и требуемым функциям.

Смежные разделы каталога

Подходящая автоматика и аксессуары

Проекты и выполненные работы

Все работы →
Монтаж автоматических рольворот в частном гараже

Монтаж автоматических рольворот в частном гараже

Исходная ситуация В частном гараже стояли старые металлические распашные створки. Они уже не обеспечивали нормальную теплоизоляцию и занимали много места при открывании. Заказчик решил перейти на автоматические рольставни, чтобы…

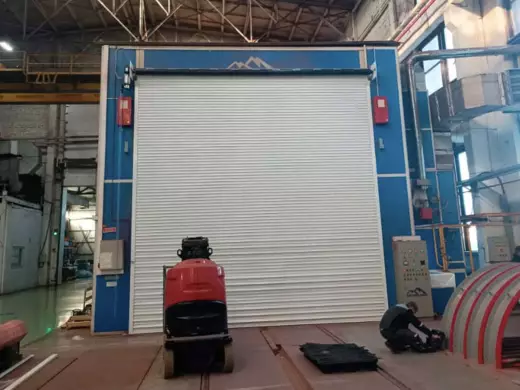

Рулонные ворота для окрасочно-сушильной камеры
