Навальные приводы для ролворот

Навальные приводы SHAFT-200KIT, SHAFT-500KIT и SHAFT-1000KIT для ролворот массой до 700 кг. Подбор по массе, моменту, диаметру вала и питанию 380–400 В.

Смотреть товары Рассчитать стоимость
Навальный привод DoorHan SHAFT для ролворот

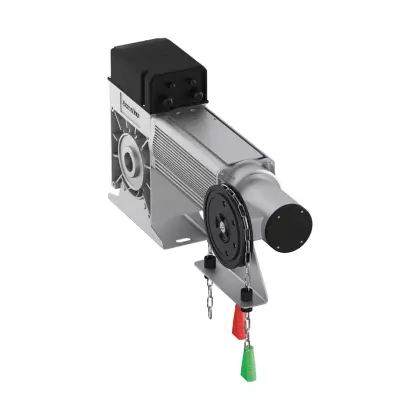

Привод DoorHan SHAFT-500KIT с аварийной цепью

Навальный привод передаёт усилие непосредственно на вал ролворот и применяется на тяжёлых промышленных полотнах. Выбор начинается с расчёта массы и момента, затем проверяются диаметр вала, скорость, питание, место монтажа и возможность аварийного открытия.

До 250 кг

SHAFT-200KIT для сравнительно лёгких ролворот.

До 350 кг

SHAFT-500KIT с моментом 500 Н·м.

До 700 кг

SHAFT-1000KIT для наиболее тяжёлых полотен.

Сравнение решений

Таблица помогает определить подходящую группу оборудования. Точные характеристики, состав комплекта и совместимость проверяются в карточке модели и её актуальной инструкции.

МодельМасса полотнаМоментСкоростьВыходной вал
SHAFT-200KIT250 кг200 Н·м22 об/минПо карточке модели
SHAFT-500KIT350 кг500 Н·м12 об/минПо карточке модели
SHAFT-1000KIT700 кг1 000 Н·м6 об/минПо карточке модели

Предельные параметры не используют как постоянную рабочую точку. Необходимый запас определяется расчётом и состоянием конструкции.

Модели и исполнения

Ниже показаны оригинальные изображения оборудования DoorHan из каталога. Они используются для точной идентификации изделий.

Навальный привод DoorHan SHAFT-200KIT

SHAFT-200KIT

Модель для полотен массой до 250 кг.

Навальный привод DoorHan SHAFT-500KIT

SHAFT-500KIT

Промышленный привод с моментом 500 Н·м.

Навальный привод DoorHan SHAFT-1000KIT

SHAFT-1000KIT

Исполнение для полотен массой до 700 кг.

Автоматика, размеры, замер и комплектация для подбора

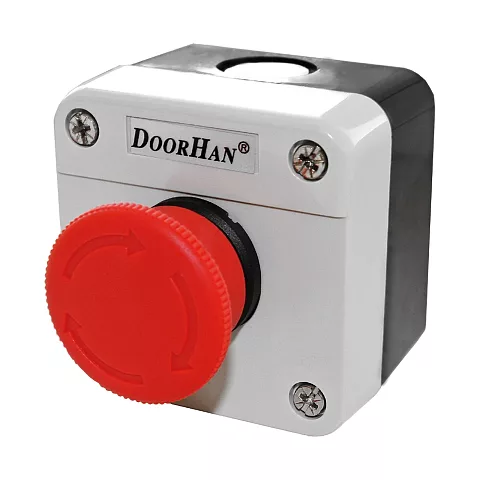

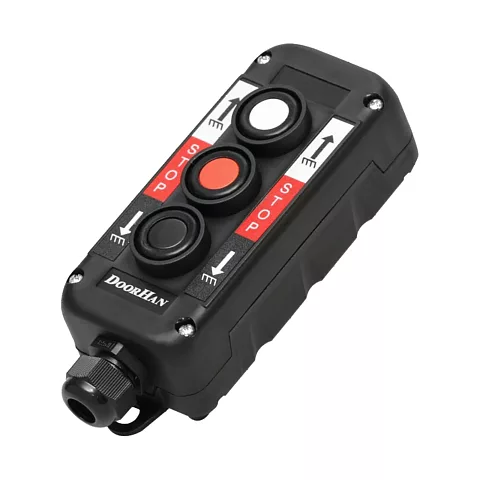

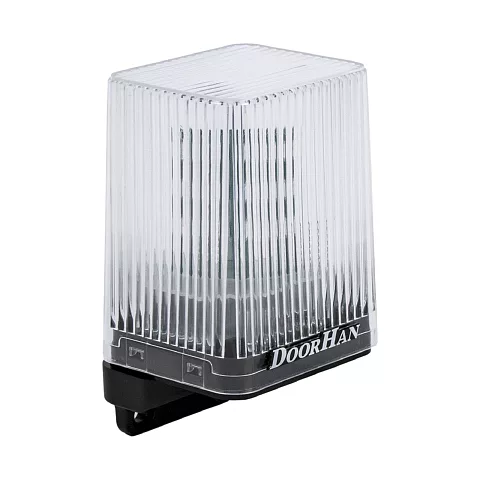

Масса полотна служит только первым ограничением. Для выбора рассчитывают требуемый момент на валу, проверяют диаметр и конструкцию вала, балансировку, скорость и режим работы. На замере фиксируют место установки привода, направление выхода вала, доступ к аварийной цепи и питание 380–400 В. Блок управления и устройства безопасности включают в комплект после проверки электрической схемы выбранной модели.

Для существующих ролворот состояние опор, подшипников и полотна проверяют до расчёта привода.

01

Масса и размеры полотна

02

Расчётный момент на валу

03

Диаметр и конструкция вала

04

Доступное питание 380–400 В

05

Место для привода и аварийной цепи

06

Совместимый блок управления и безопасность

Заводской материал

Заводская схема установки навального привода DoorHan SHAFT-KIT

Изображение и схема взяты из материалов производителя. Монтажные размеры, подключение и ограничения проверяются по инструкции выбранной модели.

От чего зависит стоимость

  • модель и исполнение оборудования
  • число приводов, каналов или подключаемых устройств
  • необходимые приёмники, датчики и средства безопасности
  • монтажные материалы и кабельные линии
  • состояние существующей конструкции
  • монтаж, программирование и пусконаладка

Частые вопросы

Можно выбрать SHAFT только по массе полотна?

Нет, дополнительно рассчитывают момент и проверяют вал, балансировку и режим работы.

Для чего нужна аварийная цепь?

Для ручного перемещения полотна при отсутствии питания в предусмотренном инструкцией режиме.

Можно ставить привод на существующие ролворота?

Можно после обследования вала, опор, полотна и места крепления.

Какое питание требуется?

Для этой линейки в карточках указано питание 380–400 В; параметры проверяют по выбранной модели.

Нужна ли защита проёма?

Да, состав устройств безопасности определяется конструкцией и режимом объекта.
