Внутривальные приводы для роллет

Приводы DoorHan RS и DCM для роллет: 34 модели с моментом от 6 до 330 Н·м, разными диаметрами корпуса, скоростью и вариантами аварийного управления.

Смотреть товары Рассчитать стоимость
Внутривальные приводы DoorHan серий RS и DCM

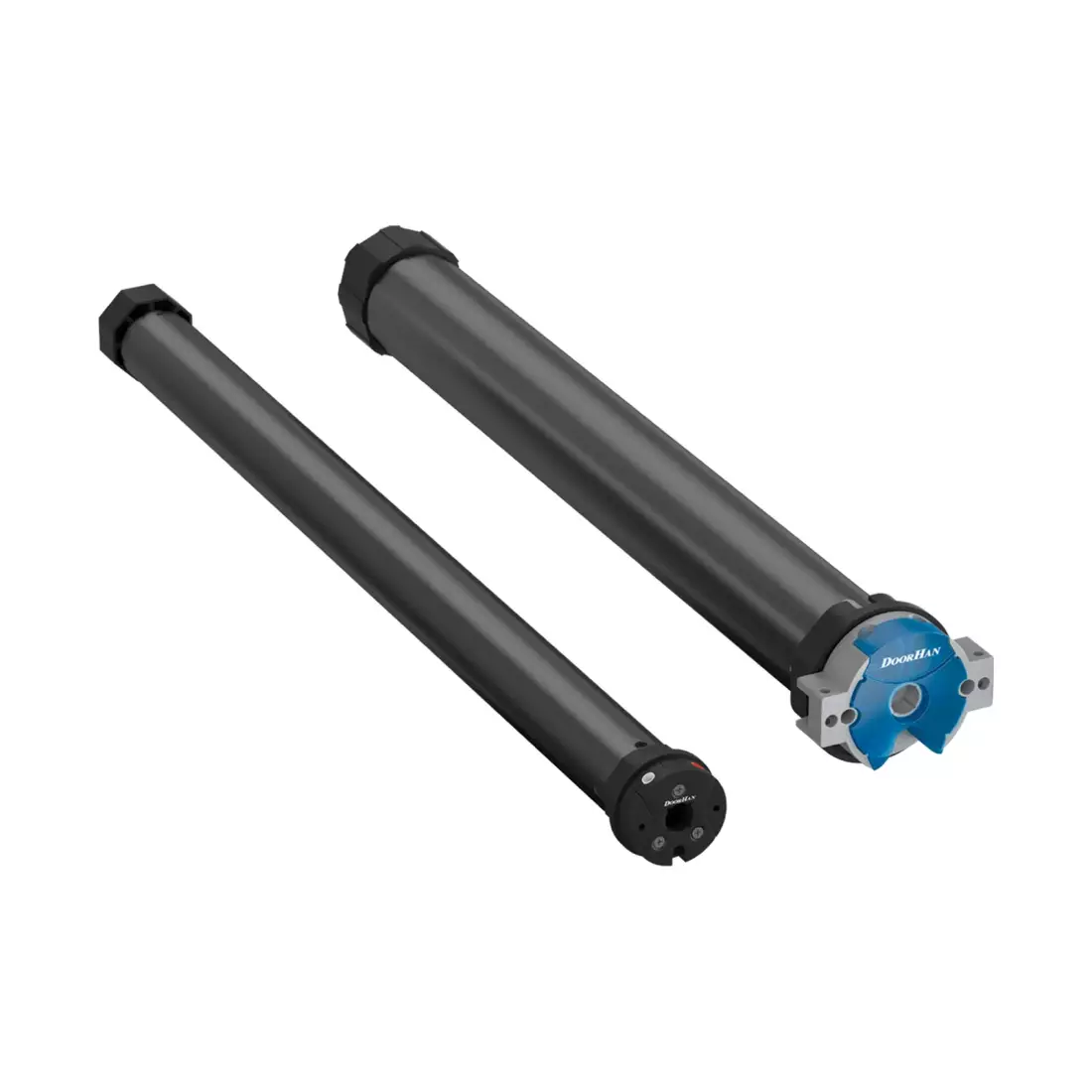

Приводы DoorHan RS для установки внутри вала роллеты

Внутривальный привод устанавливается внутри вала и выбирается не только по массе полотна. Для корректного расчёта нужны профиль и площадь роллеты, диаметр и длина вала, требуемый момент, скорость, питание и способ ручного открытия при отсутствии электричества.

Момент

Линейка охватывает компактные роллеты и тяжёлые конструкции.

Вал

Диаметр корпуса и комплект адаптеров должны соответствовать валу.

Управление

Обычные, аварийные и скоростные исполнения решают разные задачи.

Сравнение решений

Таблица помогает определить подходящую группу оборудования. Точные характеристики, состав комплекта и совместимость проверяются в карточке модели и её актуальной инструкции.

СерияМоментСкоростьДиаметр корпусаНазначение
RS 356–10 Н·м17 об/мин35 ммКомпактные роллеты
RS 4510–50 Н·м12–15 об/мин45 ммОконные и дверные роллеты
RS 5560–100 Н·м10–12 об/мин55 ммРоллеты увеличенной площади
RS 64140–180 Н·м7 об/мин64 ммТяжёлые полотна
RS 92200–330 Н·м8–18 об/мин92 ммКрупные роллетные системы
DCM30–200 Н·м18–70 об/мин45–92 ммСкоростные исполнения

Предельные параметры не используют как постоянную рабочую точку. Необходимый запас определяется расчётом и состоянием конструкции.

Модели и исполнения

Ниже показаны оригинальные изображения оборудования DoorHan из каталога. Они используются для точной идентификации изделий.

Внутривальные приводы DoorHan RS

RS KIT

Базовые комплекты для типовых роллетных систем.

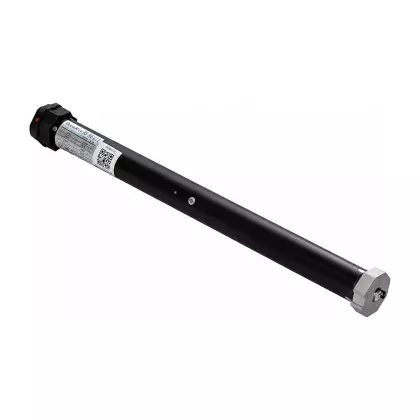

Внутривальный привод DoorHan RS EKIT

RS EKIT

Исполнения с аварийным ручным управлением.

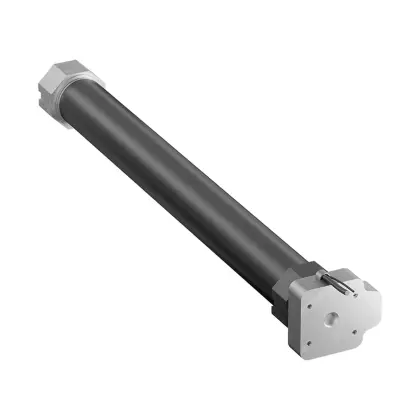

Скоростной внутривальный привод DoorHan DCM

DCM

Скоростные модели для специальных режимов работы.

Автоматика, размеры, замер и комплектация для подбора

По профилю, ширине и высоте рассчитывают массу полотна и диаметр намотки. Затем определяют требуемый момент, скорость и размер корпуса двигателя, сверяют вал, адаптеры и способ крепления. Обычное, аварийное и скоростное исполнения нельзя считать взаимозаменяемыми. В комплект заранее включают совместимое управление, концевики и ручной подъём, если проём должен открываться при отсутствии питания.

01

Профиль, материал, ширина и высота полотна

02

Диаметр, длина и тип вала

03

Расчётный момент с рабочим запасом

04

Требуемая скорость движения

05

Наличие аварийного ручного открытия

06

Совместимый блок и способ управления

Заводской материал

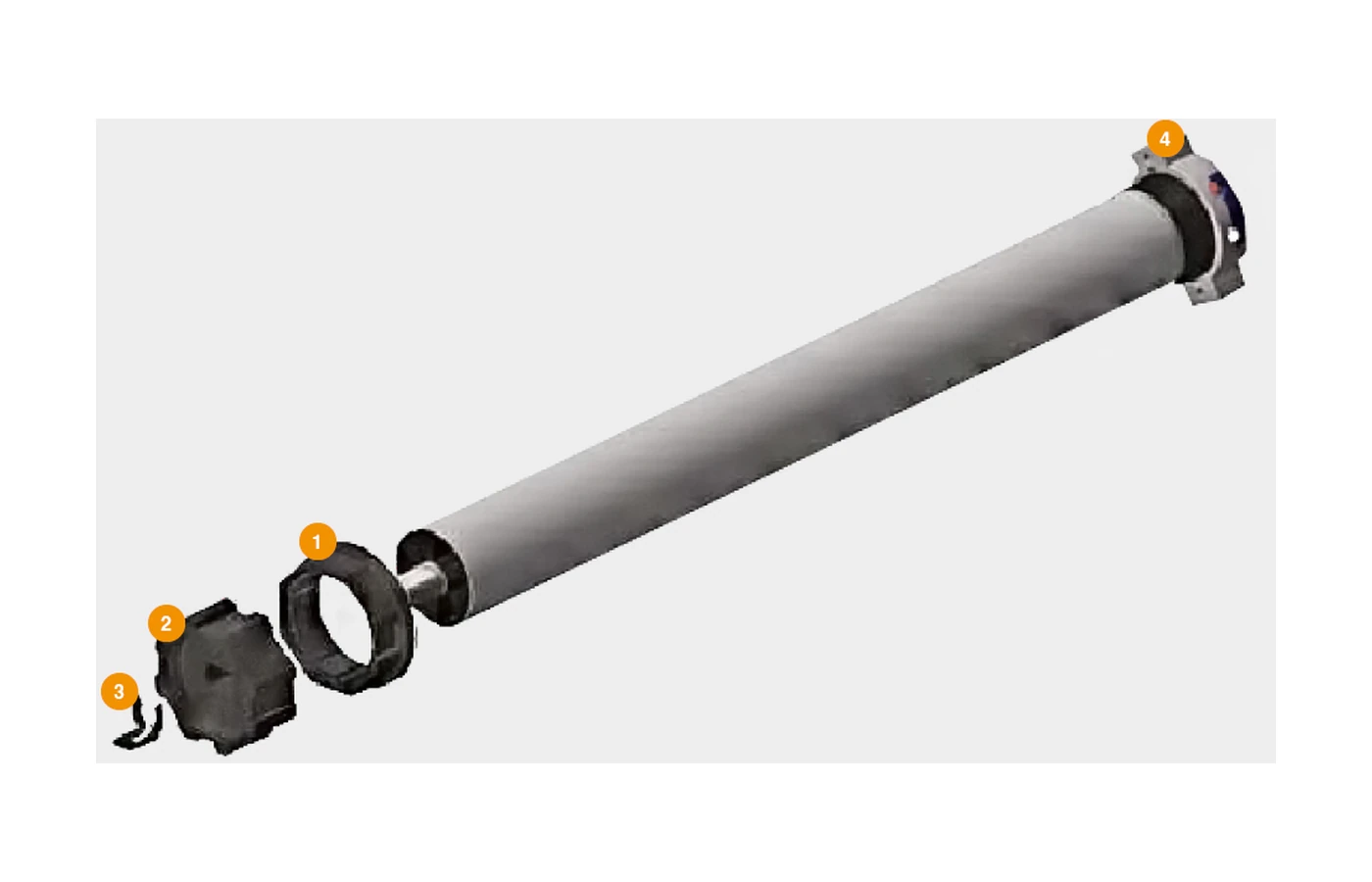

Заводская схема конструкции внутривального привода DoorHan RS

Изображение и схема взяты из материалов производителя. Монтажные размеры, подключение и ограничения проверяются по инструкции выбранной модели.

От чего зависит стоимость

  • модель и исполнение оборудования
  • число приводов, каналов или подключаемых устройств
  • необходимые приёмники, датчики и средства безопасности
  • монтажные материалы и кабельные линии
  • состояние существующей конструкции
  • монтаж, программирование и пусконаладка

Частые вопросы

Можно выбрать привод только по площади роллеты?

Нет. Нужны масса полотна, диаметр намотки, вал и условия эксплуатации.

Чем KIT отличается от EKIT?

Комплектацию и наличие аварийного управления проверяют по карточке конкретной модели.

Какой запас по моменту нужен?

Запас определяет расчёт системы; использовать предельное значение как постоянную рабочую точку нельзя.

Можно заменить привод без замены вала?

Только если совпадают размеры, посадка, адаптеры и расчётный момент.

Нужен ли отдельный блок управления?

Это зависит от исполнения двигателя и выбранного сценария управления.
