Приводы для окон

Сравнение решений

Таблица помогает определить подходящую группу оборудования. Точные характеристики, состав комплекта и совместимость проверяются в карточке модели и её актуальной инструкции.

Предельные параметры не используют как постоянную рабочую точку. Необходимый запас определяется расчётом и состоянием конструкции.

Модели и исполнения

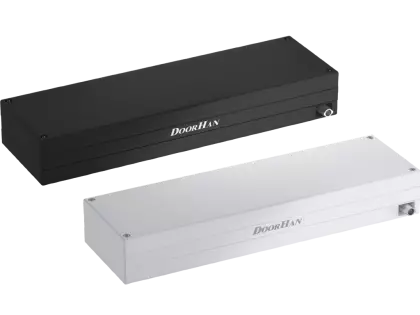

Ниже показаны оригинальные изображения оборудования DoorHan из каталога. Они используются для точной идентификации изделий.

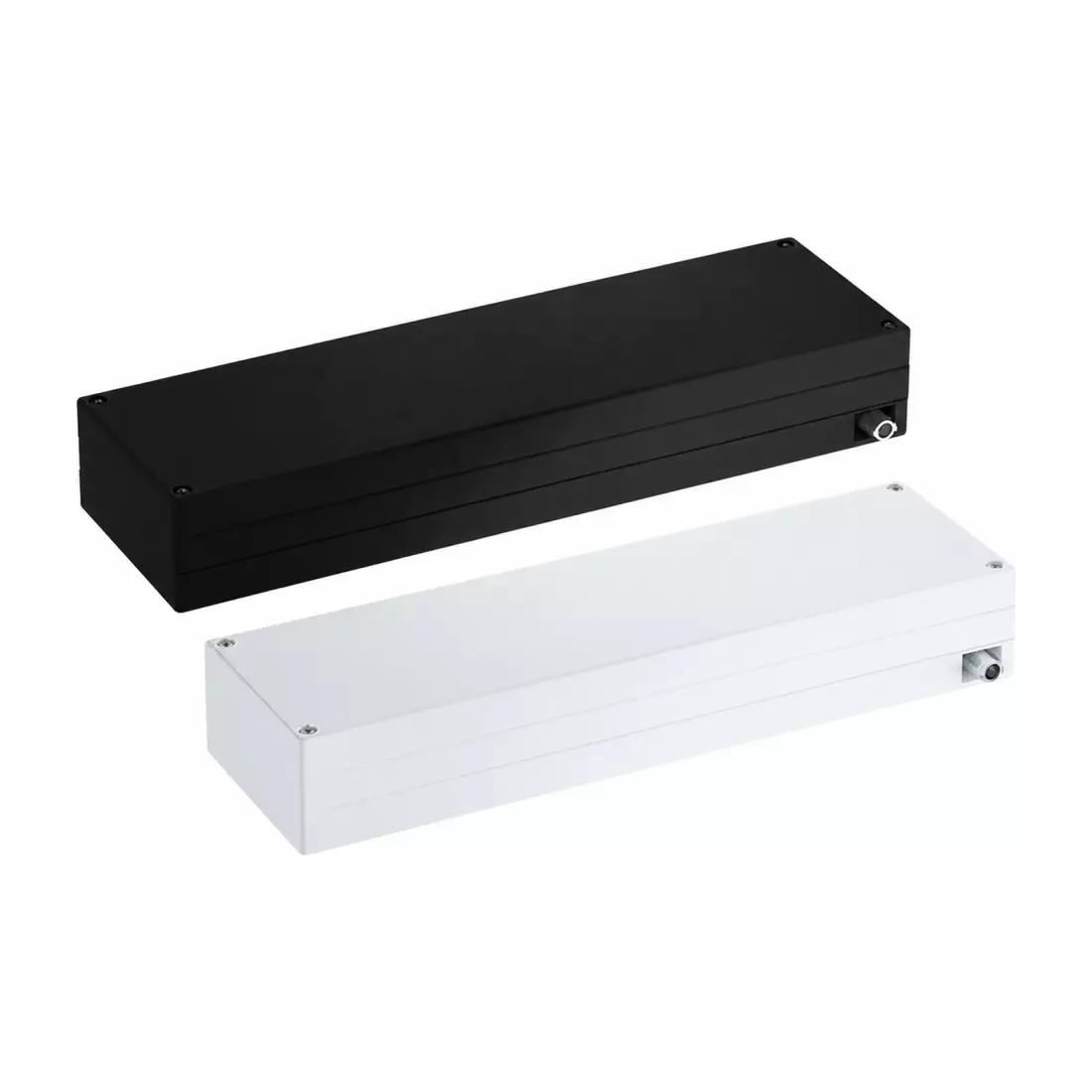

Белое исполнение

Светлый корпус для белых оконных профилей.

Чёрное исполнение

Тёмный корпус для контрастных и тёмных профилей.

Автоматика, размеры, замер и комплектация для подбора

На окне фиксируют тип и направление открывания, ширину, высоту и массу створки, доступное место для корпуса и точки крепления цепи. Требуемый ход выбирают с учётом фурнитуры и допустимого положения створки, а не только по желаемой ширине щели. Для нескольких окон заранее определяют индивидуальное или групповое управление, питание и связь с вентиляцией либо датчиками. Перед монтажом створка должна свободно двигаться и надёжно фиксироваться штатной фурнитурой.

Если окно входит в систему естественного проветривания, алгоритм открытия и закрытия согласуют с назначением помещения и внешними датчиками до выбора блока управления.

Схему подключения и режимы фиксируют в проекте объекта.

Заводской материал

Изображение и схема взяты из материалов производителя. Монтажные размеры, подключение и ограничения проверяются по инструкции выбранной модели.

Сценарий управления определяют до выбора привода

Один и тот же привод может входить в разные системы управления, но состав оборудования и алгоритм будут отличаться. Для обычного проветривания важны удобство и защита от дождя, для группы высоко расположенных окон — синхронность команд и разделение зон. Применение в противодымной или противопожарной системе допустимо только при наличии предусмотренной для этой задачи документации на весь комплект.

Что проверить после установки

• створка до подключения привода свободно движется и не имеет перекоса
• кронштейны закреплены на предусмотренных конструкцией местах
• цепь движется без бокового излома и не касается отделки
• ход не превышает допустимое положение фурнитуры и створки
• кабели защищены от перегиба, влаги и подвижных деталей
• проверены локальная команда, групповое управление и заданные датчики

При заедании окна нельзя повышать нагрузку приводом: сначала регулируют створку и фурнитуру. Пользователю передают схему управления и объясняют, как отключить питание перед обслуживанием. После ремонта окна повторно проверяют точки крепления и крайние положения.

От чего зависит стоимость

• модель и исполнение оборудования
• число приводов, каналов или подключаемых устройств
• необходимые приёмники, датчики и средства безопасности
• монтажные материалы и кабельные линии
• состояние существующей конструкции
• монтаж, программирование и пусконаладка
