Приводы для раздвижных дверей

Приводы DoorHan AD-SP и AD-SP-TELESCOPE для одно-, двух- и телескопических раздвижных дверей. Сравнение массы створок, ширины прохода и скорости.

Смотреть товары Рассчитать стоимость

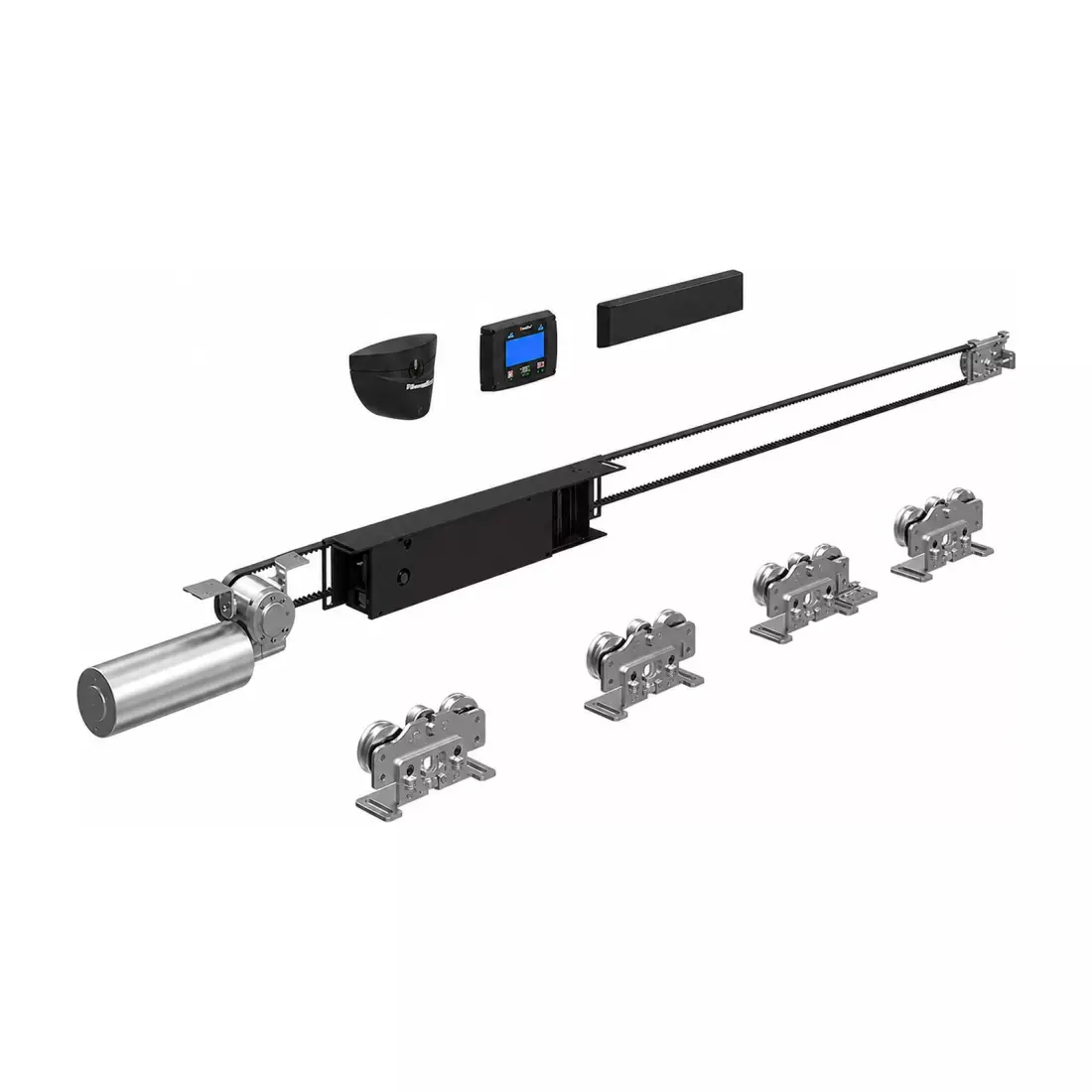

Комплект привода DoorHan AD-SP для автоматических раздвижных дверей
Комплект автоматики раздвижной двери DoorHan AD-SP

Для обычной раздвижной двери используют AD-SP, а для широкого прохода при ограниченной зоне отката рассматривают телескопическую систему. Расчёт выполняют по числу и массе створок, ширине прохода, длине несущего профиля, интенсивности и составу датчиков.

AD-SP

Одно- и двухстворчатые раздвижные двери.

TELESCOPE

Две или четыре синхронно движущиеся створки.

Проход

Рабочая ширина зависит от схемы и размеров створок.

Сравнение решений

Таблица помогает определить подходящую группу оборудования. Точные характеристики, состав комплекта и совместимость проверяются в карточке модели и её актуальной инструкции.

МодельМасса створокШирина проходаСкорость открывания
AD-SPдо 200 кгПо карточке модели20-70 см/с
AD-SP-TELESCOPE2 x 100 кгПо карточке модели20-70 см/с

Предельные параметры не используют как постоянную рабочую точку. Необходимый запас определяется расчётом и состоянием конструкции.

Модели и исполнения

Ниже показаны оригинальные изображения оборудования DoorHan из каталога. Они используются для точной идентификации изделий.

Привод раздвижной двери DoorHan AD-SP

AD-SP

Привод для стандартных одно- и двухстворчатых входных групп.

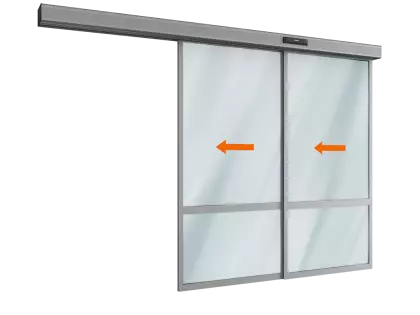

Телескопический привод DoorHan AD-SP-TELESCOPE

AD-SP-TELESCOPE

Телескопическая система для увеличения полезной ширины прохода.

Автоматика, размеры, замер и комплектация для подбора

Для расчёта указывают число, размеры и массу створок, полезную ширину прохода и длину боковой зоны, куда уходит полотно. Обычную и телескопическую схемы считают отдельно: у них различаются привод, направляющая и кинематика. На объекте проверяют основание над проёмом, чистовой пол, кабельные трассы и зоны обнаружения. СКУД, селектор режимов, резервное питание и пожарный алгоритм включают в спецификацию только после согласования интерфейсов.

Если привод устанавливают на существующую входную группу, дополнительно обследуют ролики, направляющие, геометрию и фактическое сопротивление движению каждой створки.

Неисправную или изношенную механику обязательно восстанавливают до автоматизации двери.

01

Число, масса и ширина створок

02

Полезная ширина и высота прохода

03

Доступная зона отката

04

Интенсивность и скорость движения

05

Датчики присутствия и безопасности

06

Интеграция с СКУД и пожарной автоматикой

Заводской материал

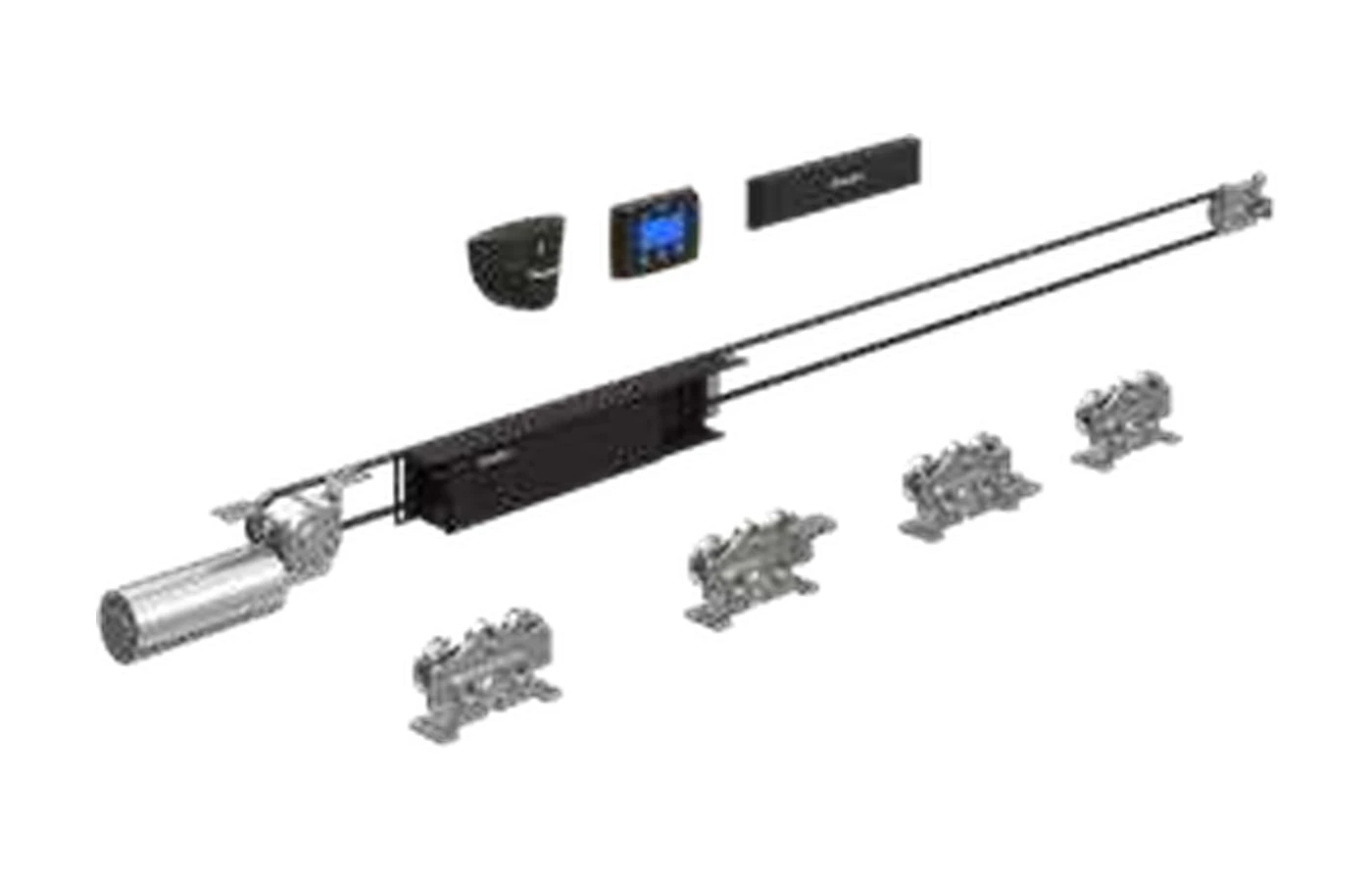

Заводская схема компонентов привода DoorHan AD-SP

Изображение и схема взяты из материалов производителя. Монтажные размеры, подключение и ограничения проверяются по инструкции выбранной модели.

Как подобрать привод для раздвижной двери

Привод выбирают по массе и ширине створок, числу полотен, интенсивности прохода, требуемой скорости и режиму эвакуации. Также учитывают длину несущего профиля, свободное место над проёмом, питание, подключение датчиков и системы контроля доступа. Для входной группы с большим потоком важны ресурс, самодиагностика и доступность сервисного обслуживания.

До автоматизации полотно должно свободно перемещаться вручную. В комплект безопасности включают датчики присутствия и движения, контроль защемления и аварийный режим. После монтажа проверяют все сценарии: обычный вход, запирание, отключение питания, сигнал пожарной системы и безопасное освобождение проёма.

От чего зависит стоимость

  • модель и исполнение оборудования
  • число приводов, каналов или подключаемых устройств
  • необходимые приёмники, датчики и средства безопасности
  • монтажные материалы и кабельные линии
  • состояние существующей конструкции
  • монтаж, программирование и пусконаладка

Частые вопросы

Когда нужна телескопическая система?

Когда требуется широкий проход, а длина зоны отката ограничена.

Можно использовать существующие створки?

После проверки массы, геометрии, роликов и возможности крепления.

Как выбирают скорость?

С учётом массы створок, потока людей и безопасных зон.

Можно подключить СКУД?

Да, через предусмотренные входы и согласованный алгоритм.

Что происходит при пожарном сигнале?

Алгоритм задаётся проектом и должен соответствовать требованиям объекта.

Дополнительные сведения из заводской документации

Для раздела «Приводы для раздвижных дверей» заводская документация проверена у 2 из 2 представленных моделей. Ниже вынесены сведения, которые дополняют основную таблицу сравнения; они не заменяют паспорт и инструкцию конкретного исполнения.

Параметры, которые дополнительно указаны в документах

  • Привод DoorHan AD-SP для автоматических раздвижных дверей: Максимальная масса створки — 200 кг — 2 × 180 / 4 × 90 кг.
  • Привод DoorHan AD-SP для автоматических раздвижных дверей: Усилие ручного открывания — < 40 H — < 50 H.
  • Привод DoorHan AD-SP-TELESCOPE для телескопических дверей: Максимальная масса створки — 200 кг — 2 × 180 / 4 × 90 кг.
  • Привод DoorHan AD-SP-TELESCOPE для телескопических дверей: Усилие ручного открывания — < 40 H — < 50 H.

Что открыть в инструкции до монтажа или применения

В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, электрическое подключение, настройка и программирование, проверка перед запуском, диагностика неисправностей. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.

Где проверить первоисточник

Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
