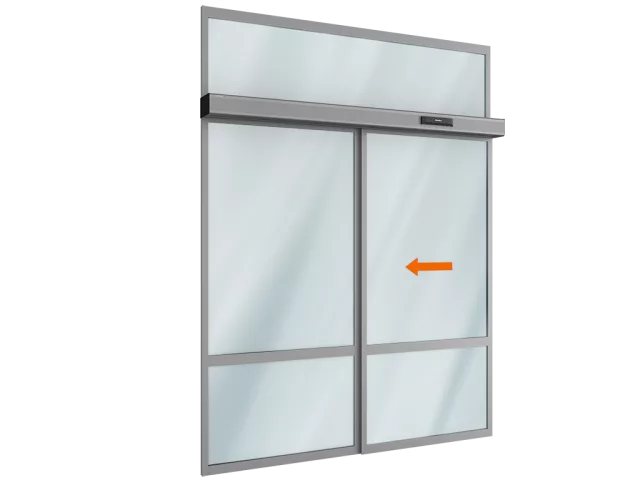

Привод DoorHan AD-SP для автоматических раздвижных дверей

Назначение и рабочая задача — AD-SP

Привод с бесщёточным двигателем для входных групп с высокой проходимостью.

Заявленная область применения: Автоматизация одно- и двустворчатых раздвижных дверей. Это исходная граница подбора, но окончательное решение принимают после проверки размеров, нагрузки, среды и требуемой комплектации.

Сначала проверяют соответствие самой задачи, затем — рабочие пределы и состав поставки. Такой порядок не позволяет выбрать формально подходящую модель, которая окажется несовместимой с объектом, управлением или условиями обслуживания.

Параметры, совместимость и выбор исполнения

При выборе сопоставляют допустимую массу и геометрию подвижной части, интенсивность, скорость, питание, температурный диапазон и класс защиты. Затем проверяют блок управления, конечные положения, способ разблокировки и совместимость устройств безопасности.

Для модели «AD-SP» в карточке зафиксированы следующие исходные данные. Они помогают отсеять неподходящие варианты, но не заменяют проверку полного диапазона и взаимного влияния параметров.

• Масса одной створки: до 200 кг
• Масса двух створок: до 2 x 180 кг
• Ширина одной створки: 700-2 500 мм
• Ширина каждой из двух створок: 600-1 500 мм
• Скорость открывания: 20-70 см/с
• Скорость закрывания: 20-60 см/с

Монтаж, ввод в работу и эксплуатация

До установки механизм должен свободно и равномерно перемещаться вручную. На объекте предусматривают надёжное основание, защищённую кабельную трассу, питание и заземление; фотоэлементы, кромки безопасности и внешнее управление подключают по схеме именно выбранного блока.

При пусконаладке проверяют полный цикл, замедление и остановку, реакцию на препятствие, ручную разблокировку и поведение после пропадания питания. Владельцу передают рабочие настройки и порядок безопасного аварийного управления.

Все регулировки, допустимые нагрузки и интервалы обслуживания сверяют с актуальной инструкцией. Если условия объекта выходят за указанные в документации пределы, исполнение согласуют до заказа.

Комплектация, документы и данные для расчёта

В коммерческом предложении фиксируют точную модель, обязательные компоненты, выбранные опции, подготовительные работы, доставку, монтаж и пусконаладку. Похожие названия изделий не гарантируют одинаковую комплектность.

На странице приложены материалы для проверки: Руководство автоматической двери с приводом AD-SP; Паспорт автоматической двери и приводов AD-SP; Декларация соответствия приводов для автоматических дверей; Требования к подготовке проёма и монтажу.

Что прислать специалисту

• тип и размеры ворот или другого механизма
• массу полотна и фактическое усилие перемещения
• интенсивность и число циклов в сутки
• питание, способ управления и устройства безопасности

После проверки исходных данных специалист подтвердит применимость, границы поставки, срок и стоимость. Неизвестные параметры указывают как требующие замера или проектного расчёта, а не заменяют предположениями.
