Как выбрать модульное здание

• назначение, число людей и состав помещений
• площадь, планировка и количество этажей
• температурный режим и период эксплуатации
• водоснабжение, канализация, отопление и электрика
• состояние участка и вариант фундамента
• маршрут доставки и доступ техники для монтажа

Модели и исполнения

Внешний вид и варианты исполнения

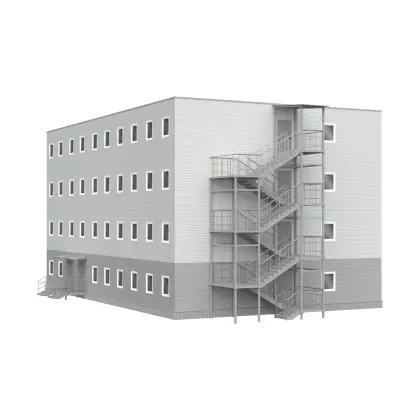

MB-F

Капитальное модульное здание из готовых стальных рам с высокой заводской готовностью.

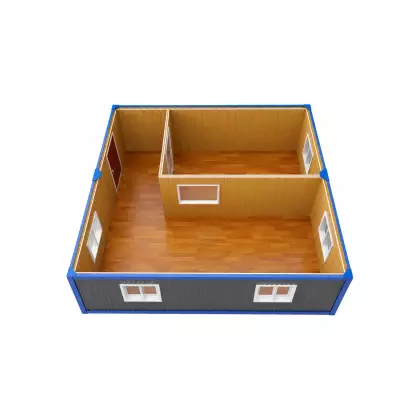

MB-F 28,8

Одноэтажный типовой проект площадью 28,8 м² из двух блоков.

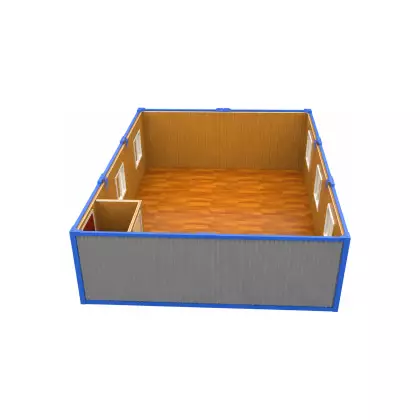

MB-F 43,2

Одноэтажный типовой проект площадью 43,2 м² из трёх блоков.

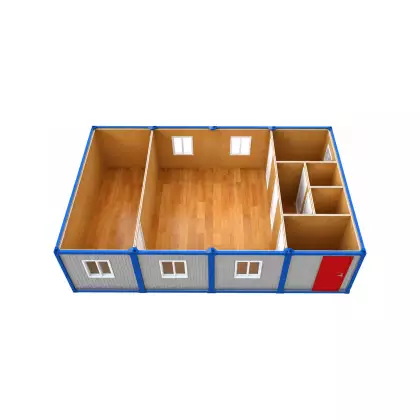

MB-F 57,6

Одноэтажный типовой проект площадью 57,6 м² из четырёх блоков.

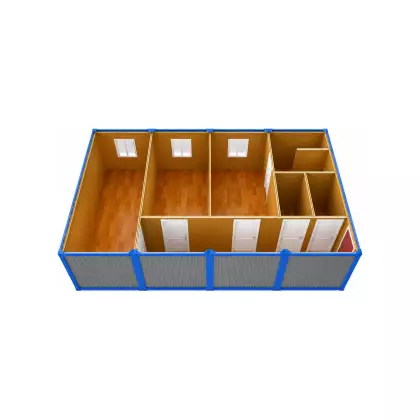

MB-F 76,8

Одноэтажный типовой проект площадью 76,8 м² из четырёх блоков.

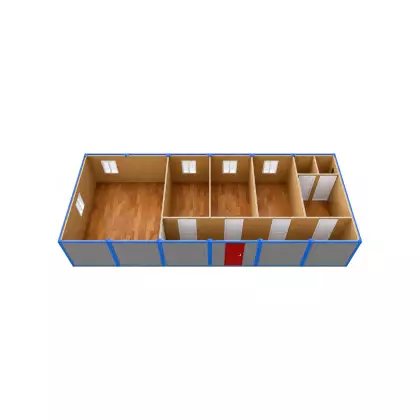

MB-F 86,4

Одноэтажный типовой проект площадью 86,4 м² из шести блоков.

Конструкция и монтажные схемы

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Конструкция модульного рамного здания MB-F

Монтаж модульного здания на свайный фундамент

Пример модульного здания DoorHan MB-F

Замер и подготовка объекта

Для предварительного расчёта нужны назначение здания, желаемая площадь или планировка, этажность, адрес объекта и перечень инженерных систем. По участку проверяют подъезд для длинномерного транспорта, место работы крана, перепад высот и готовность фундамента.

Типовой проект сокращает этап подбора, но не отменяет привязку к участку, климатическим нагрузкам и местным условиям монтажа.

Проектные и исполнительные документы

До производства согласуют планировки, расчётные нагрузки, климатические условия, фундамент, инженерные вводы, огнестойкость и теплотехнические требования. Итоговая комплектация должна быть отражена в спецификации модулей, ограждающих конструкций, окон, дверей, кровли и инженерных систем.

При передаче объекта заказчику нужны паспорт здания и изделий, рабочие чертежи, сертификаты на материалы, схемы инженерных сетей, акты скрытых работ и монтажа, а также инструкция по эксплуатации. Для капитального объекта состав документации определяется проектом и требованиями согласующих органов.

Какие задачи решают модульные здания

Модульная технология подходит не только для бытовок и временных офисов. На заводском отраслевом сайте DoorHan решения сгруппированы по назначению объекта. Для расчёта важно сразу указать сценарий: он определяет планировку, инженерные системы, санитарные требования, огнестойкость, отделку и степень заводской готовности.

Блок-модуль, панельная или каркасно-модульная схема

Эти решения нельзя сравнивать только по цене квадратного метра. Блок-контейнер удобен высокой заводской готовностью, быстрым монтажом и возможностью перемещения. Сборка из сэндвич-панелей даёт свободу по габаритам ограждающего контура и теплоизоляции. Каркасно-модульная схема позволяет объединять заводские рамы в более сложные одно- и многоэтажные объекты.

В текущем каталоге ДорХан-Урал представлена рамная система MB-F и типовые площади на её основе. Возможность другого конструктивного решения, повторного перемещения или многоэтажного исполнения подтверждают проектом: она зависит от планировки, нагрузок, инженерии, фундамента и транспортных габаритов.

Дополнительные сведения из заводской документации

Для раздела «Модульные здания» заводская документация проверена у 9 из 9 представленных моделей. Ниже вынесены сведения, которые дополняют основную таблицу сравнения; они не заменяют паспорт и инструкцию конкретного исполнения.

Параметры, которые дополнительно указаны в документах

• Модульное здание DoorHan MB-F 28,8 м²: Диапазон рабочих температур, °С — -50...+50.
• Модульное здание DoorHan MB-F 28,8 м²: Равномерно-распределённая нагрузка, кг/м2 — 200, 300 *.
• Модульное здание DoorHan MB-F 28,8 м²: Срок службы, лет — От 10 лет и свыше 50 лет.
• Модульное здание DoorHan MB-F 28,8 м²: Толщина изоляции перекрытий, мм — 150, 200, 250.
• Модульное здание DoorHan MB-F 28,8 м²: Толщина изоляции стеновых панелей, мм — 50, 60, 80 *, 100 *, 120, 150 *, 180, 200 *, 250 *.
• Модульное здание DoorHan MB-F 28,8 м²: Класс конструктивной пожарной опасности — С0.
• Модульное здание DoorHan MB-F 43,2 м²: Диапазон рабочих температур, °С — -50...+50.
• Модульное здание DoorHan MB-F 43,2 м²: Равномерно-распределённая нагрузка, кг/м2 — 200, 300 *.

Что открыть в инструкции до монтажа или применения

В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, хранение и транспортировка, электрическое подключение, техническое обслуживание, расход и отверждение. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.

Где проверить первоисточник

• Модульное рамное здание DoorHan MB-F (1 документ)
• Модульное здание DoorHan MB-F 28,8 м² (1 документ)
• Модульное здание DoorHan MB-F 43,2 м² (1 документ)
• Модульное здание DoorHan MB-F 57,6 м² (1 документ)
• Модульное здание DoorHan MB-F 76,8 м² (1 документ)
• Модульное здание DoorHan MB-F 86,4 м² (1 документ)

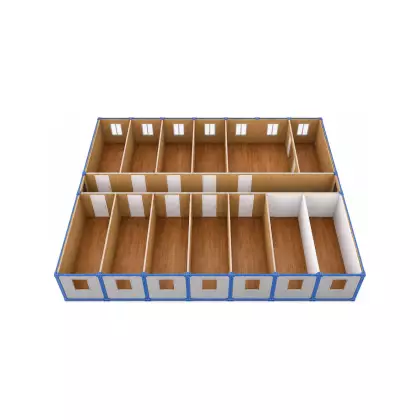

• Модульное здание DoorHan MB-F 241,6 м² (1 документ)

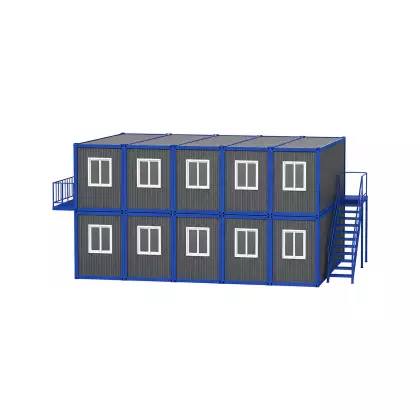

• Модульное здание DoorHan MB-F 483,2 м² (1 документ)

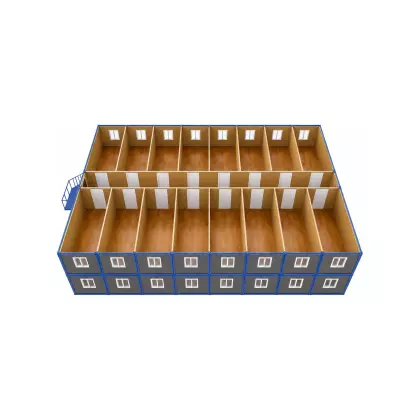

• Модульное здание DoorHan MB-F 552,8 м² (1 документ)

Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.

Что влияет на стоимость

• площадь, этажность и количество модулей
• планировка, фасад и внутренняя отделка
• утепление и режим круглогодичной или сезонной эксплуатации
• инженерные сети, окна, двери и лестницы
• тип и готовность фундамента
• доставка, разгрузка и монтаж на объекте
