Строительные сэндвич-панели DoorHan

Стеновые и кровельные панели выбирают по пролёту, теплотехнике, огнестойкости и среде. Раскладку и доборные элементы выпускают по проекту здания.

Решение поставляется по России. Предварительную стоимость считают по исходным данным, а окончательную комплектацию подтверждают после проверки проекта и условий площадки.

Выбор решения для объекта

Материал или конструкцию выбирают по расчётной схеме, нагрузкам, климату, основанию и требованиям проекта. Геометрию, покрытие, крепёж и узлы согласуют до производства.

Модели, материалы и исполнения

Сначала выберите тип решения, затем сравните модели внутри соответствующего раздела. Так характеристики разных конструкций не смешиваются в одном расчёте.

Таблица собрана по карточкам и документации производителя. Значения относятся к указанной модели; применимость конкретной комплектации подтверждается расчётом.

Ниже используются оригинальные изображения позиций из каталога. Они нужны для идентификации серии; цвет, размеры и опции уточняются в карточке товара.

ПСМВ

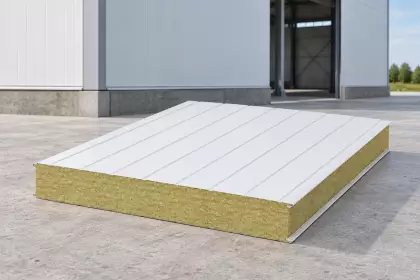

Трёхслойные стеновые панели с негорючим минераловатным сердечником и стальными облицовками.

ПКМВ

Кровельные панели с минераловатным сердечником и профилированной наружной облицовкой.

ПСПИР

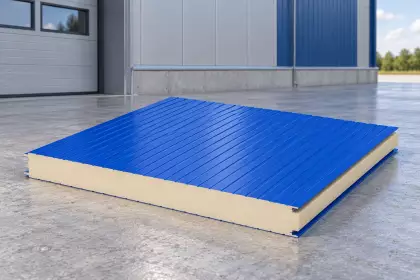

Энергоэффективные стеновые панели со стальными облицовками и жёстким PIR-сердечником.

ПКПИР

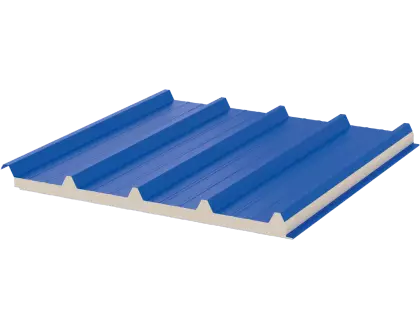

Теплоизолированные кровельные панели с жёстким PIR-сердечником и высоким наружным профилем.

DoorHan выпускает трёхслойные металлические сэндвич-панели для стен, внутренних перегородок и кровли. ДорХан-Урал помогает выбрать заводскую модель, готовит раскладку и спецификацию, согласовывает цвет и покрытие, комплектует заказ крепежом и фасонными элементами, организует доставку на объект.

Панели можно заказать отдельно для готового металлокаркаса либо вместе с проектированием и монтажом ограждающих конструкций. Для дома, склада, ангара, павильона, гаража или бытового модуля сначала проверяют назначение здания и проектные нагрузки. Готовые здания и частные дома рассчитываются в отдельных разделах, поэтому здесь не смешиваются цена материала и стоимость объекта под ключ.

Рабочая ширина зависит от модели и составляет 1 000, 1 150, 1 160 или 1 190 мм. Толщину выбирают по типу сердечника и теплотехническому расчёту. Запрос на панель 1 000 на 1 000 мм обычно означает фрагмент нужного размера, но серийное изделие заказывают по рабочей ширине и проектной длине, чтобы уменьшить количество поперечных стыков.

Сэндвич-панель не заменяет несущий каркас здания. Допустимый пролёт и шаг опор определяют по нагрузкам, толщине панели, типу облицовки и схеме закрепления. До изготовления проверяют проёмы, углы, примыкания, направление монтажа и возможность разгрузки длинномерных элементов.

Проектирование и подготовка площадки

Рабочая документация определяет раскладку, узлы, крепление, примыкания, упаковку и последовательность монтажа. Замены материалов согласуют с проектировщиком до поставки.

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Вариант профилирования стеновой панели ПСМВ

Замковое соединение Z-Lock стеновой панели ПСМВ

Пример применения стеновых и кровельных панелей с минеральной ватой

В поставку включают панели по раскладке, крепёж под материал и толщину опор, уплотнительные и герметизирующие материалы, фасонные элементы, примыкания и водоотвод. Наружные и внутренние углы, коньки, отливы, нащельники и профили закрывают стыки, защищают утеплитель и формируют законченный узел. Их размеры и цвет определяют по чертежам, а не подбирают после монтажа на месте.

Состав комплекта фиксируют до запуска панелей и доборных элементов в производство. Это позволяет согласовать раскрой, количество крепежа и герметика и избежать несовместимых узлов на объекте.

Для расчёта нужны чертежи или размеры ограждающих конструкций, назначение и температура внутри здания, шаг и материал опор, проёмы, узлы примыканий, цвет, адрес и условия разгрузки. По этим данным составляют раскладку и спецификацию.

Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.

Состав расчёта и поставки

Для расчёта нужны назначение, регион строительства, размеры, планы, нагрузки, фотографии и требуемая готовность. В предложении разделяем проектирование, конструкции, ограждения, комплектующие, доставку, монтаж и работы, которые выполняет заказчик. Сроки производства и последовательность поставки согласуем с графиком подготовки площадки. До запуска уточняем способ разгрузки, доступ техники, хранение элементов и порядок приёмки поставленной продукции.
