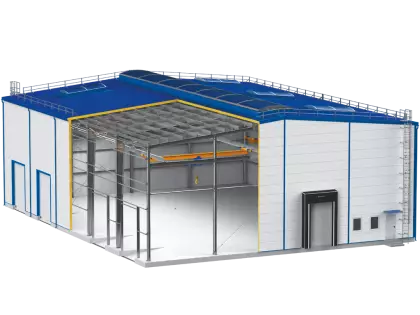

Каркасное здание DoorHan FR под двускатную кровлю
Рамный стальной каркас для одно- и многопролётных промышленных зданий с двускатной кровлей.
Цена по запросу
Каркасные здания DoorHan
Каркасные здания DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Разделы категории

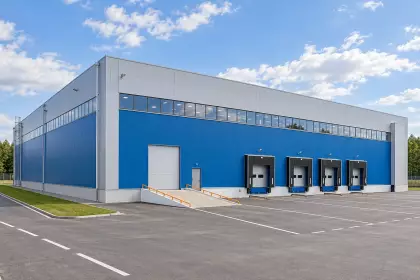

Складские здания
Проектируем тёплые и холодные склады, распределительные центры и производственно-складские здания с нужной высотой хранения, доками и... Перейти в раздел

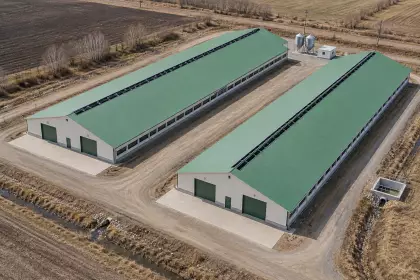

Сельскохозяйственные здания
Проектируем здания для содержания животных, хранения продукции и техники, переработки и ремонта с учётом влажности, вентиляции и агрессивности... Перейти в раздел

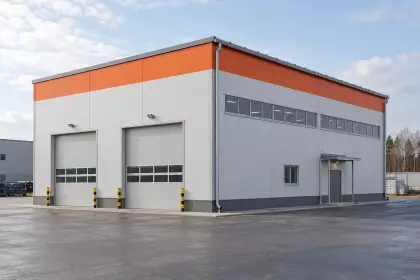

Металлические и каркасные ангары
Поставляем каркасы рамного, ферменного и индивидуального типа для складских, производственных, сельскохозяйственных и сервисных ангаров.... Перейти в раздел

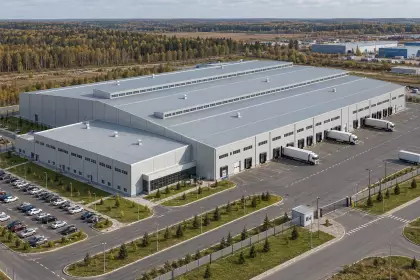

Ангары из сэндвич-панелей
Проектируем утеплённый ангар как единую систему: несущий каркас, стеновые и кровельные панели, доборные элементы, проёмы, ворота и водоотвод.... Перейти в раздел
Модели и типоразмеры
3 товаров

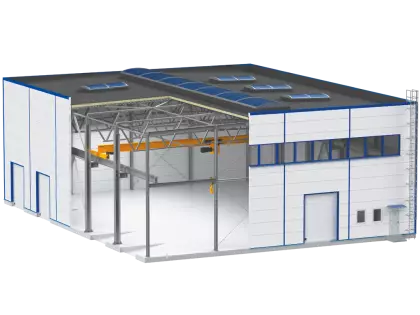

Каркасное здание DoorHan FF под плоскую кровлю
Стальной каркас ферменного типа для широкопролётных зданий с плоской или малоуклонной кровлей.
Цена по запросу

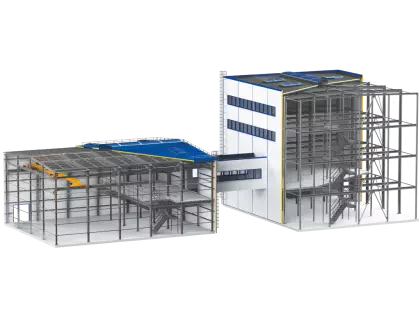

Каркасное здание DoorHan FI по индивидуальному проекту
Индивидуальная стальная конструкция для нестандартных одно- и многоэтажных промышленных объектов.
Цена по запросу
Что определить до выбора — Каркасные здания
Для направления «Каркасные здания» исходной точкой служат назначение объекта, площадка, климатические нагрузки и границы поставки. Типовое решение помогает выбрать конструктивную схему, но размеры, фундамент, ограждения и инженерные системы привязываются к конкретному региону строительства.
Каркасные здания DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Как подобрать решение
- назначение и технологическая схема
- пролёты, высота и сетка колонн
- снеговой и ветровой район
- температурный режим и утепление
- ворота, двери, окна и кровля
- фундамент, логистика и этапность монтажа
Модели, конструкции и рабочие отличия
Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.
Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.
Модели и исполнения
| Модель | Назначение | Ширина пролёта | Толщина стального профиля | Антикоррозионное покрытие |
|---|---|---|---|---|
| FR | Производственные цеха, склады, логистические комплексы, ремонтные базы и ангары | 18-42 м | от 5 мм | грунт-эмаль 80 мкм |
| FF | Широкопролётные склады, производственные корпуса, логистические терминалы и спортивные сооружения | 18-36 м | от 3 мм | грунт-эмаль 80 мкм |
| FI | Производственные комплексы, технологические корпуса, многоэтажные склады и нестандартные промышленные объекты | до 100 м | от 3 мм | по условиям проекта |
Внешний вид и варианты исполнения
FR
Рамный стальной каркас для одно- и многопролётных промышленных зданий с двускатной кровлей.
FF
Стальной каркас ферменного типа для широкопролётных зданий с плоской или малоуклонной кровлей.
FI
Индивидуальная стальная конструкция для нестандартных одно- и многоэтажных промышленных объектов.
Проектная привязка и подготовка объекта
В задании фиксируют участок, габариты и планировку, высоты, нагрузки, проёмы, температурный режим и инженерные подключения. Проект увязывает каркас, фундамент, ограждения, кровлю, логистику и последовательность монтажа.
Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.
Конструкция и монтажные схемы
Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.
Схема несущего каркаса здания FR

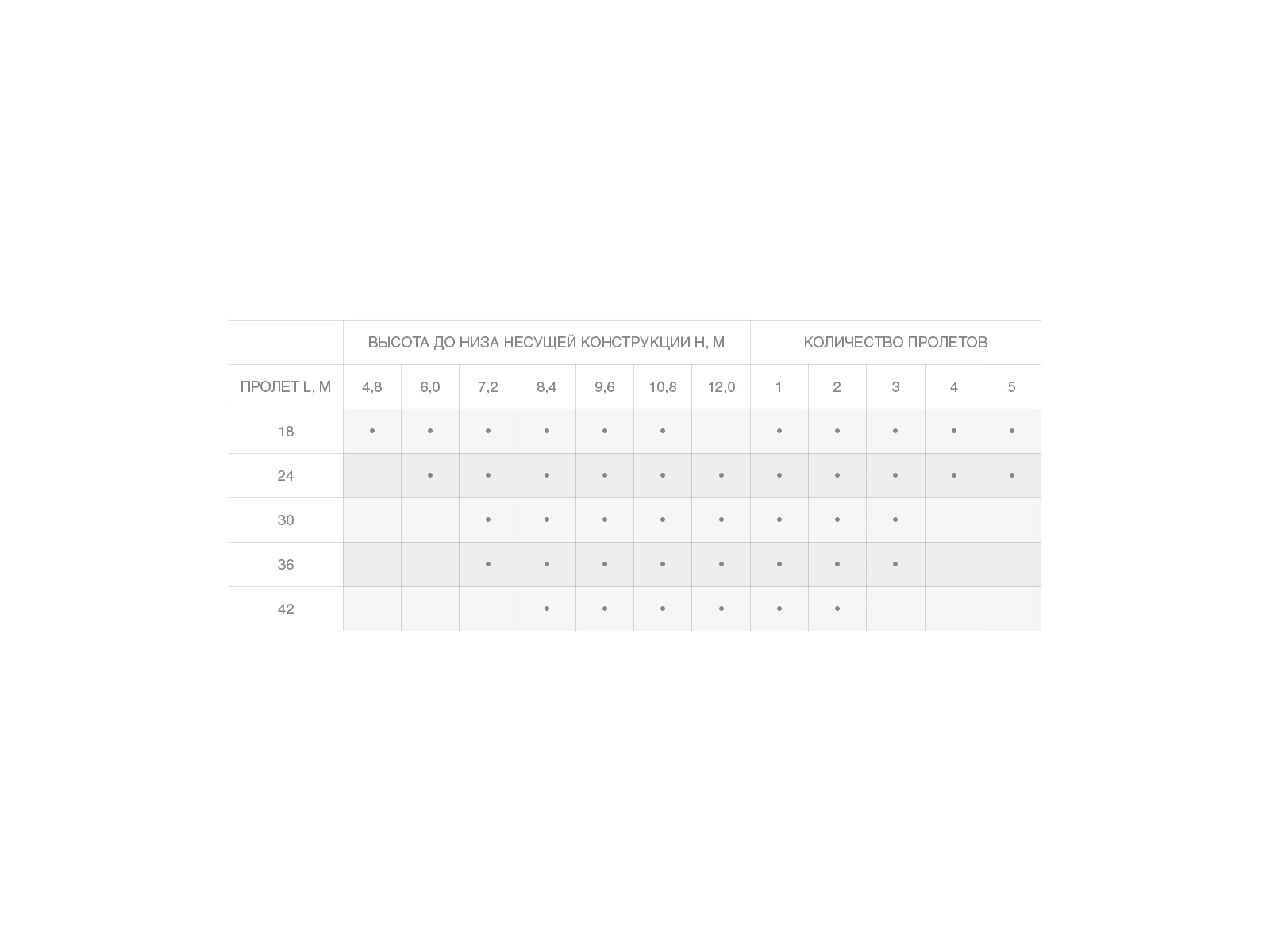

Сетка типовых размеров здания FR
Пример применения здания DoorHan FR
Замер и подготовка объекта
Для первичного расчёта нужны габариты, планировка, участок, климатические нагрузки и перечень инженерных требований. Итоговые решения принимаются по проекту.
Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.
Расчёт начинается с технологии внутри здания
Габариты каркаса нельзя назначать только по площади будущего здания. Сначала фиксируют технологические потоки, оборудование, складирование, проезды, крановые и подвесные нагрузки, требования к эвакуации и инженерным системам. Эти данные определяют сетку колонн, высоту, пролёты, проёмы и зоны, где конструкции или связи нельзя размещать.
| Исходные данные | Что необходимо указать | На какое решение влияет |
|---|---|---|
| Назначение | Производство, склад, ремонт, спорт или иной сценарий | Планировка, нагрузки и требования к среде |
| Технология | Оборудование, проезды, стеллажи, краны и подвесы | Пролёты, высота, сетка колонн и усиления |
| Участок | Геология, отметки, подъезды и ограничения монтажа | Фундаменты, логистика и последовательность сборки |
| Климат | Район строительства, снег, ветер и температура | Расчёт каркаса и ограждающих конструкций |
| Оболочка | Кровля, фасад, утепление, ворота, двери и окна | Прогоны, узлы примыканий и теплотехнические решения |
| Инженерия | Вентиляция, отопление, электрика и пожарные системы | Отверстия, нагрузки, проходки и места обслуживания |
Что согласовать до фиксации комплекта поставки
Коммерческое предложение должно отделять несущий комплект от проектирования, фундаментов, ограждающих конструкций, инженерии, доставки и монтажа. Если часть работ выполняют разные подрядчики, заранее назначают границы ответственности за закладные, допуски, проходки и готовность площадки.
- утверждены план, разрезы, отметки и сетка осей
- зафиксированы расчётные нагрузки и исходные данные площадки
- согласованы все проёмы, закладные и точки крепления оборудования
- определён состав каркаса, связей, прогонов, крепежа и защитного покрытия
- разделены работы по фундаментам, доставке, разгрузке и монтажу
- переданы монтажные схемы, маркировка элементов и комплект документов
Изменение проёма, оборудования или инженерной трассы после выпуска конструкций требует проверки проектировщиком. Сверление, сварка и удаление связей «по месту» без согласования могут изменить расчётную работу каркаса.
Сферы применения каркасных зданий
Одинаковая площадь не означает одинаковую конструкцию. Заводская линейка применяется для промышленных зданий, складских комплексов, сельскохозяйственных и спортивных сооружений, инфраструктурных объектов, административных, социальных, жилых, вспомогательных и коммерческих зданий. Назначение задают до выбора серии каркаса.
| Назначение | Исходные данные, которые меняют решение |
|---|---|
| Производство и ремонт | Технологическое оборудование, крановые и подвесные нагрузки, проезды, вентиляция |
| Склад и логистика | Стеллажи, высота хранения, доки, ворота, пожарные отсеки и температурный режим |
| Сельское хозяйство | Влажность и агрессивность среды, вентиляция, мойка, требования к покрытиям |
| Спорт и общественные функции | Свободные пролёты, эвакуация, акустика, инженерные и подвесные системы |
| Коммерция и инфраструктура | Фасад, входные группы, поток посетителей, этапность строительства и расширение |
Серия FR, FF или FI выбирается после расчётной схемы. До коммерческого предложения фиксируют, что входит в поставку: несущий каркас, прогоны и связи, ограждающие конструкции, кровля, проёмы, проектирование, доставка и монтаж. Это исключает сравнение комплектов с разными границами ответственности.
Комплектация, монтаж и приёмка
Приёмка ведётся по этапам: основание, несущие конструкции, ограждения, кровля, проёмы и инженерия. Скрытые работы фиксируют до закрытия, а изменения отражают в исполнительной документации.
Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.
Что влияет на стоимость
- размеры и выбранная модель
- исполнение и материалы
- базовая комплектация и дополнительные опции
- автоматика, управление и устройства безопасности
- подготовка места установки
- доставка, монтаж и пусконаладка
Расчёт стоимости и комплект документов
Стоимость сравнивают по полному составу: основное изделие, обязательные компоненты, опции, подготовка объекта, доставка, монтаж и пусконаладка. Разные границы поставки делают итоговые суммы несопоставимыми.
В итоговом предложении указывают исходные данные, модель и исполнение, количество, сроки, доставку, монтаж, проверку и документы. Допущения и исключённые работы выделяют отдельно.
Частые вопросы
Что нужно для расчёта каркасные здания?
Для первичного расчёта нужны габариты, планировка, участок, климатические нагрузки и перечень инженерных требований. Итоговые решения принимаются по проекту.
Как выбрать подходящую модель?
Сначала определяют назначение и ограничения объекта, затем сравнивают рабочие диапазоны и комплектацию конкретных моделей в таблице и карточках.
Можно ли изменить базовую комплектацию?
Дополнительные опции добавляют только после проверки совместимости с выбранной серией, размером и условиями эксплуатации.
Почему точная цена появляется после расчёта?
Стоимость зависит от размера, исполнения, опций, подготовки объекта, доставки и монтажа. Для части изделий применяется проектная комплектация.
Кто выполняет монтаж и обслуживание?
ДорХан-Урал выполняет замер, поставку, монтаж, пусконаладку и сервис оборудования в Екатеринбурге и Свердловской области.
