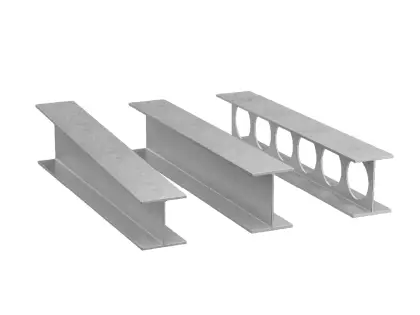

Сварные двутавровые балки DoorHan WB
Сварные балки постоянного, переменного и перфорированного сечения для строительных конструкций.
Цена по запросу
Металлоконструкции DoorHan
Металлоконструкции DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Модели и типоразмеры
1 товаров
Что определить до выбора — Металлоконструкции
Для направления «Металлоконструкции» исходной точкой служат назначение объекта, площадка, климатические нагрузки и границы поставки. Типовое решение помогает выбрать конструктивную схему, но размеры, фундамент, ограждения и инженерные системы привязываются к конкретному региону строительства.
Металлоконструкции DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Как выбрать металлоконструкции
- назначение и технологическая схема
- пролёты, высота и сетка колонн
- снеговой и ветровой район
- температурный режим и утепление
- ворота, двери, окна и кровля
- фундамент, логистика и этапность монтажа
Модели, конструкции и рабочие отличия
Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.
Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.
Модели и исполнения
| Модель | Назначение | Ширина полки | Высота балки | Максимальный размер отверстия |
|---|---|---|---|---|
| WB | Каркасы промышленных зданий, перекрытия больших пролётов, мосты, эстакады и опоры оборудования | 150-800 мм | 200-2 000 мм | до 0,7 высоты балки |
Внешний вид и варианты исполнения
WB
Сварные балки постоянного, переменного и перфорированного сечения для строительных конструкций.
Проектная привязка и подготовка объекта
В задании фиксируют участок, габариты и планировку, высоты, нагрузки, проёмы, температурный режим и инженерные подключения. Проект увязывает каркас, фундамент, ограждения, кровлю, логистику и последовательность монтажа.
Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.
Конструкция и монтажные схемы
Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

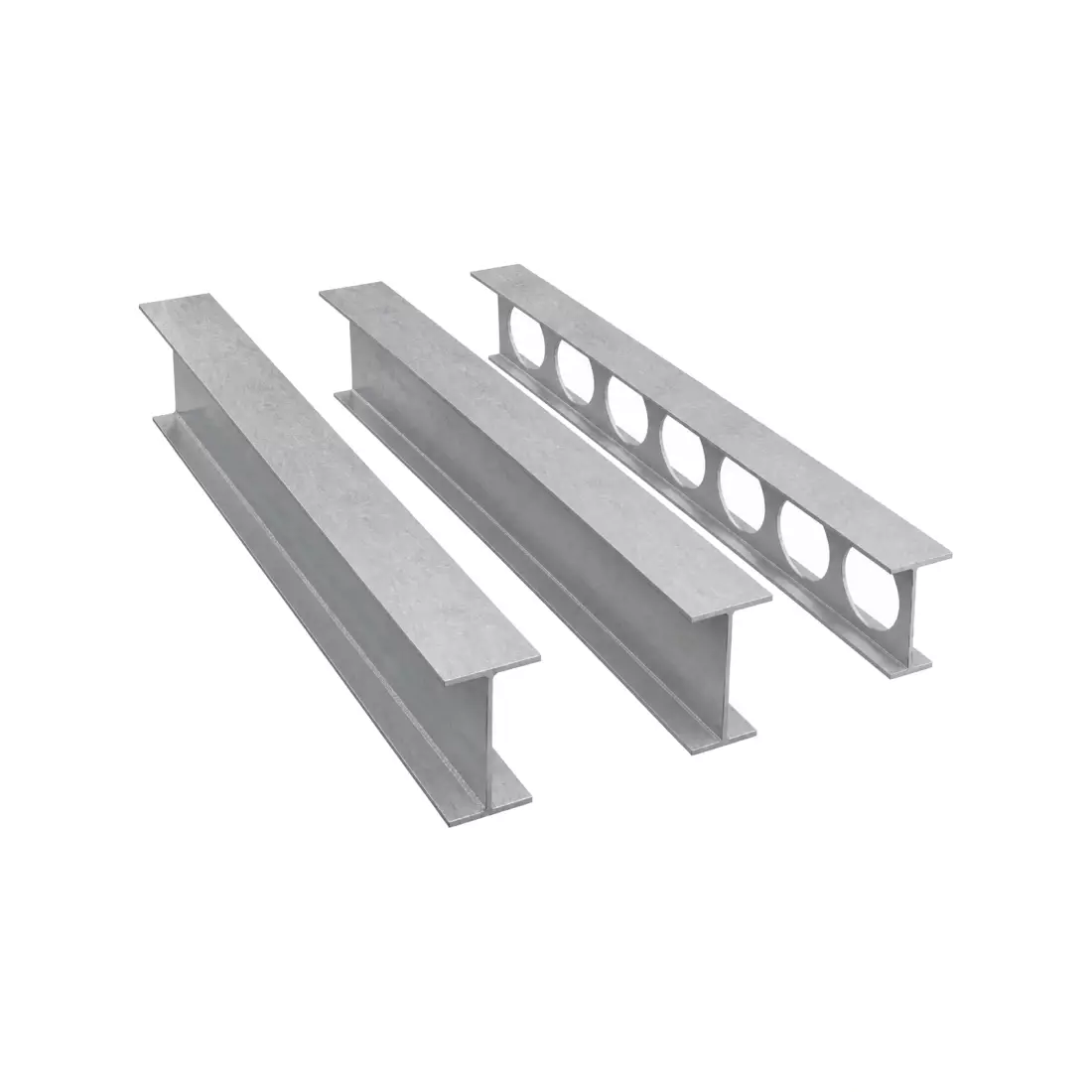

Варианты сварных двутавровых балок WB
Пример применения сварных балок WB
Диапазон размеров сварных балок WB
Размеры, замер и исходные данные объекта
Для первичного расчёта нужны габариты, планировка, участок, климатические нагрузки и перечень инженерных требований. Также фиксируют отметки опор, существующие конструкции, допустимые способы монтажа и условия доставки крупномерных элементов. Итоговые решения принимаются по проекту.
Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.
Изготовление начинается с расчётной схемы и рабочих чертежей
Размеры сварной балки сами по себе не определяют её применимость. Необходимы нагрузки, пролёт, схема опирания, требования к устойчивости, узлы соединения, отверстия, марки стали и условия эксплуатации. Производственное задание формируют по утверждённым рабочим чертежам, где каждая отправочная марка имеет обозначение и положение в конструкции.
| Группа данных | Что передают | Что определяется |
|---|---|---|
| Расчётная схема | Пролёты, опоры, связи и нагрузки | Сечение, устойчивость и усиления |
| Узлы | Болтовые или сварные соединения, опорные детали | Фасонки, рёбра, отверстия и допуски |
| Материал | Марка стали и требования проекта | Заготовки и технология изготовления |
| Защита | Среда, срок службы и система покрытия | Подготовка поверхности и слои покрытия |
| Логистика | Маршрут, ограничения транспорта и монтажный кран | Длину и массу отправочных элементов |
| Монтаж | Последовательность, временные связи и точки строповки | Маркировку и комплект монтажных деталей |
Что проверить при приёмке металлоконструкций
- марки элементов совпадают со спецификацией и монтажной схемой
- геометрия, отверстия и опорные поверхности соответствуют чертежам
- комплектность крепежа и соединительных деталей зафиксирована
- покрытие не имеет пропусков и повреждений после перевозки
- деформации при транспортировке отсутствуют или оценены проектировщиком
- переданы документы качества и сведения для монтажа
Изменять отверстия, подрезать рёбра или приваривать дополнительные детали на площадке можно только после согласования. Такие операции могут затронуть расчётное сечение и защитное покрытие.
Когда для металлоконструкций рассматривают горячее цинкование
Горячее цинкование создаёт защитный слой на стальной детали погружением подготовленного изделия в расплав цинка. Такое исполнение рассматривают для наружных конструкций, влажной или коррозионно-активной среды и узлов, где требуется длительная заводская защита. Оно не назначается автоматически: пригодность детали и система защиты должны быть указаны в проекте.
| До запуска в производство | Почему это важно |
|---|---|
| Марка стали и требования проекта | Состав материала влияет на формирование покрытия и должен быть известен исполнителю |
| Габариты и масса отправочной марки | Определяют возможность обработки, транспортировки и схему подвески |
| Полости, отверстия и сварные швы | Нужны для выхода воздуха, стекания расплава и безопасного погружения |
| Резьбы, посадочные и сопрягаемые поверхности | Требуют защиты либо припуска с учётом толщины покрытия |
| Последующие операции | Резка и сварка после цинкования повреждают слой и требуют согласованного восстановления |
Типовая последовательность включает приёмку конструкции, химическую подготовку поверхности, флюсование, цинкование, охлаждение и контроль. Возможность заказать такое покрытие в составе поставки ДорХан-Урал подтверждается после проверки чертежей и требований к конкретным металлоконструкциям. Отдельную посадочную страницу без подтверждённого регионального спроса не создаём.
Комплектация, монтаж и приёмка
Приёмка ведётся по этапам: основание, несущие конструкции, ограждения, кровля, проёмы и инженерия. Скрытые работы фиксируют до закрытия, а изменения отражают в исполнительной документации.
Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.
Что влияет на стоимость
- размеры и выбранная модель
- исполнение и материалы
- базовая комплектация и дополнительные опции
- автоматика, управление и устройства безопасности
- подготовка места установки
- доставка, монтаж и пусконаладка
Расчёт стоимости и комплект документов
Стоимость сравнивают по полному составу: основное изделие, обязательные компоненты, опции, подготовка объекта, доставка, монтаж и пусконаладка. Разные границы поставки делают итоговые суммы несопоставимыми.
В итоговом предложении указывают исходные данные, модель и исполнение, количество, сроки, доставку, монтаж, проверку и документы. Допущения и исключённые работы выделяют отдельно.
Частые вопросы
Что нужно для расчёта металлоконструкции?
Для первичного расчёта нужны габариты, планировка, участок, климатические нагрузки и перечень инженерных требований. Итоговые решения принимаются по проекту.
Как выбрать подходящую модель?
Сначала определяют назначение и ограничения объекта, затем сравнивают рабочие диапазоны и комплектацию конкретных моделей в таблице и карточках.
Можно ли изменить базовую комплектацию?
Дополнительные опции добавляют только после проверки совместимости с выбранной серией, размером и условиями эксплуатации.
Почему точная цена появляется после расчёта?
Стоимость зависит от размера, исполнения, опций, подготовки объекта, доставки и монтажа. Для части изделий применяется проектная комплектация.
Кто выполняет монтаж и обслуживание?
ДорХан-Урал выполняет замер, поставку, монтаж, пусконаладку и сервис оборудования в Екатеринбурге и Свердловской области.
