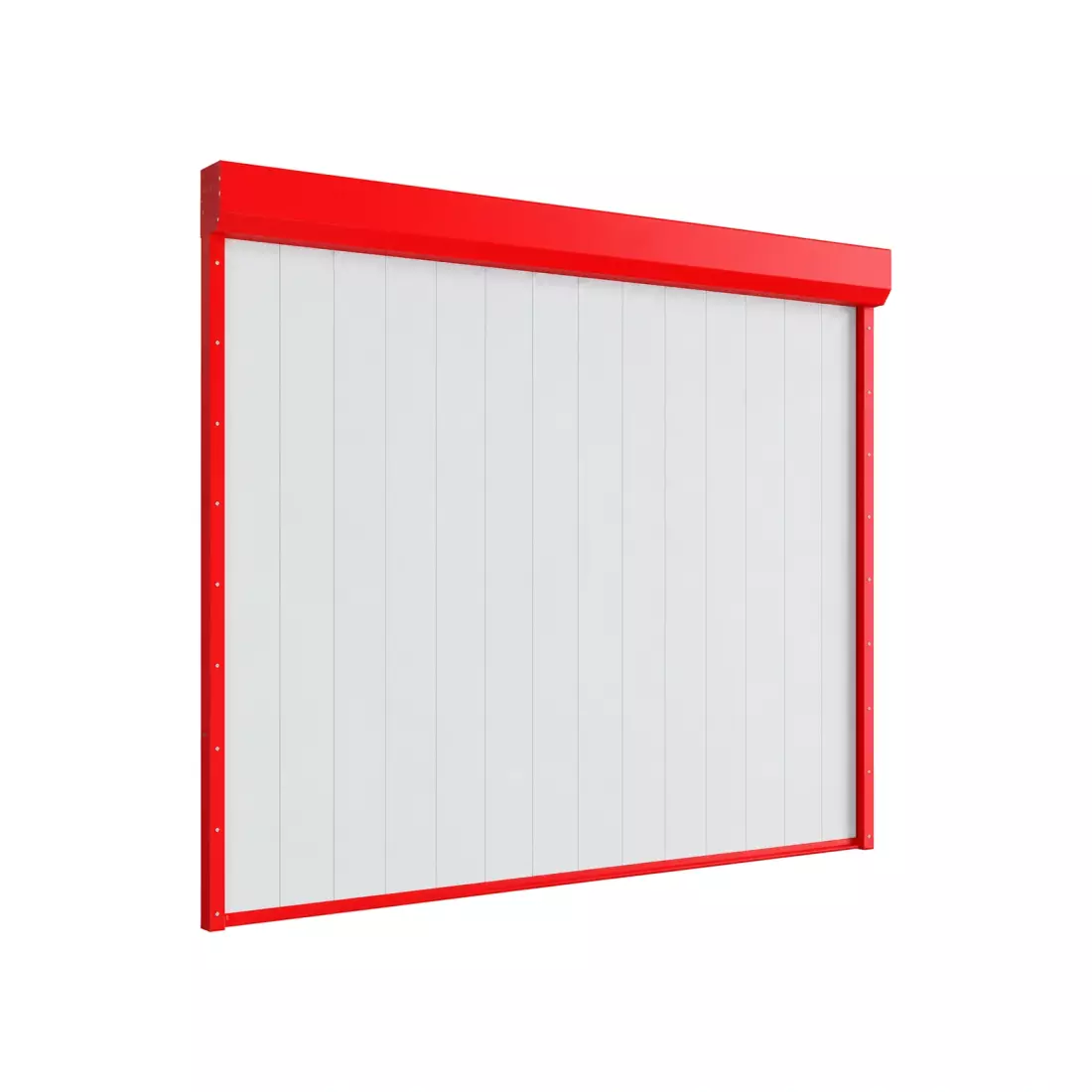

Противопожарные шторы DoorHan DHCFP EI60
Автоматические рулонные шторы EI60 для отсечения огня и теплового излучения в открытых проёмах.
от 47 652 ₽

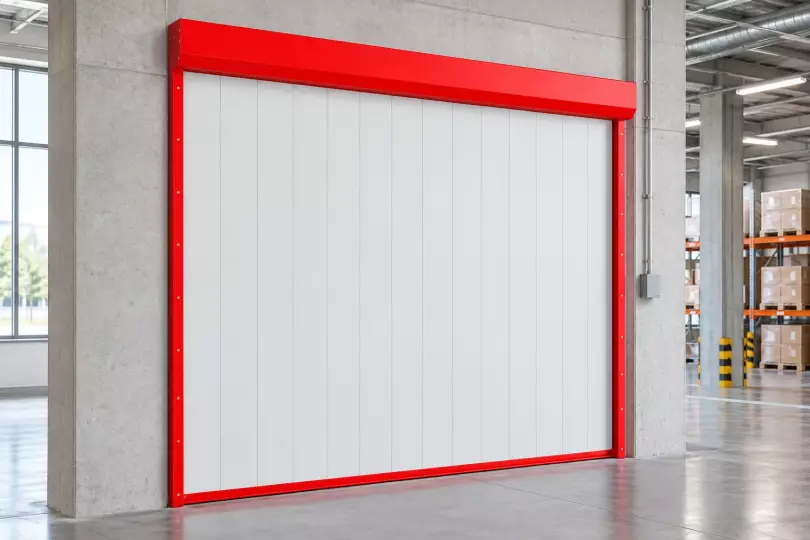

Шторы DoorHan для защиты от огня и дыма
Противопожарные и противодымные шторы DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Разделы категории
Противопожарные шторы
Противопожарные шторы ограничивают распространение огня и выбираются по пределу огнестойкости и проектному проёму. Подберём модель и комплектацию... Перейти в раздел
Противодымные шторы
Противодымные шторы формируют дымовые зоны и работают в составе системы противодымной защиты здания. Подберём модель и комплектацию по данным объекта. Перейти в раздел
Модели и типоразмеры
3 товаров
Противопожарные шторы DoorHan DHCFPI EI120 с орошением
Рулонные противопожарные шторы EI120 для работы совместно с автоматической системой водяного орошения.
от 38 437 ₽
Противодымные шторы DoorHan DHSCFP E60/E120
Автоматические противодымные шторы E60/E120 для разделения дымовых зон и защиты путей эвакуации.
от 38 437 ₽
Что определить до выбора — Противопожарные и противодымные шторы
Преграды раздела «Противопожарные и противодымные шторы» выбирают по проекту противопожарной защиты, требуемому пределу огнестойкости, размеру проёма и сценарию автоматики. Полотно, привод, направляющие и блок управления являются системой.
Противопожарные и противодымные шторы DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Как подобрать решение
- требуемый предел огнестойкости
- размер и назначение проёма
- ворота или штора
- нормальное положение конструкции
- сигнал закрывания и резервирование
- условия эвакуации и сертифицированная комплектация
Модели, конструкции и рабочие отличия
Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.
Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.
Модели и исполнения
| Модель | Назначение | Ширина проёма | Высота проёма | Предел огнестойкости |
|---|---|---|---|---|
| DHCFP EI60 | Атриумы, проходы, торговые центры, паркинги, склады и производственные помещения | 1 000-8 000 мм | 1 000-6 000 мм | EI60 |
| DHCFPI EI120 | Промышленные и складские объекты, паркинги, жилые, спортивные и торговые комплексы | 1 000-6 000 мм | 1 000-6 000 мм | EI120 при орошении |
| DHSCFP E60/E120 | Атриумы, торговые центры, паркинги, переходы и пути эвакуации в крупных зданиях | 1 000-6 000 мм | 1 000-6 000 мм | E60 / E120 |
Внешний вид и варианты исполнения
DHCFP EI60
Автоматические рулонные шторы EI60 для отсечения огня и теплового излучения в открытых проёмах.
DHCFPI EI120
Рулонные противопожарные шторы EI120 для работы совместно с автоматической системой водяного орошения.
DHSCFP E60/E120
Автоматические противодымные шторы E60/E120 для разделения дымовых зон и защиты путей эвакуации.
Проектная привязка и подготовка объекта
Проверяют конструкцию стены и перекрытия, монтажные зоны, свободную траекторию, питание и сигналы пожарной автоматики. Алгоритм срабатывания согласуют до поставки.
Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.
Конструкция и монтажные схемы
Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.
Врезной монтаж DHCFP EI60 в бетон
Врезной монтаж DHCFP EI60 в металл
Накладной монтаж DHCFP EI60 в бетон
Замер и подготовка объекта
Проём, основание, зоны движения, кабели и сопряжения со стеной проверяют по проекту. Монтажные узлы должны соответствовать сертифицированному решению.
Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.
Огнестойкая и противодымная штора — не одно и то же
DHCFP EI60 предназначена для локализации огня и теплового воздействия в проёме. DHCFPI обеспечивает EI120 только в системе с предусмотренным орошением. DHSCFP E60/E120 ограничивает распространение дыма, но не заявляется как теплоизолирующая преграда. Требуемую серию и предел берут из проекта пожарной безопасности.
| Серия | Проём, Ш × В | Монтажная зона |
|---|---|---|
| DHCFP EI60 | 1 000–8 000 × 1 000–6 000 мм | Притолока от 550 мм, пристенки от 150 мм |
| DHCFPI EI120 | 1 000–6 000 × 1 000–6 000 мм | Притолока от 450 мм, пристенки от 150 мм |
| DHSCFP E60/E120 | 1 000–6 000 × 1 000–6 000 мм | Притолока от 450 мм, пристенки от 150 мм |
Указанные размеры задают направление подбора. Проём, крепления, короб и направляющие проверяют по рабочей документации конкретного изделия.
Проектирование, автоматика и испытание
До заказа согласуют место короба, направляющих и блока управления, подвод питания, огнестойкие кабельные линии, сигнал от пожарной автоматики, резервное питание и положение полотна при тревоге. Для DHCFPI отдельно проектируют орошение с требуемыми параметрами. Эвакуационный лаз допустим только в предусмотренном исполнении и не должен подменять основной эвакуационный выход.
- полотно и направляющие свободны от мебели, вывесок и инженерных систем
- маркировка, паспорт и сертификат совпадают с заказанным пределом
- по пожарному сигналу штора опускается до проектного положения
- сигналы состояния передаются в систему объекта
- орошение запускается и контролируется по принятому алгоритму
- результат испытания зафиксирован в акте
Комплектация, монтаж и приёмка
Проводят функциональную проверку штатного и пожарного сценария, контролируют крайние положения, сигналы и резервный режим. Результаты оформляют документально.
Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.
Что влияет на стоимость
- размеры и выбранная модель
- исполнение и материалы
- базовая комплектация и дополнительные опции
- автоматика, управление и устройства безопасности
- подготовка места установки
- доставка, монтаж и пусконаладка
Расчёт стоимости и комплект документов
Стоимость сравнивают по полному составу: основное изделие, обязательные компоненты, опции, подготовка объекта, доставка, монтаж и пусконаладка. Разные границы поставки делают итоговые суммы несопоставимыми.
В итоговом предложении указывают исходные данные, модель и исполнение, количество, сроки, доставку, монтаж, проверку и документы. Допущения и исключённые работы выделяют отдельно.
Частые вопросы
Что нужно для расчёта противопожарные и противодымные шторы?
Проём, основание, зоны движения, кабели и сопряжения со стеной проверяют по проекту. Монтажные узлы должны соответствовать сертифицированному решению.
Как выбрать подходящую модель?
Сначала определяют назначение и ограничения объекта, затем сравнивают рабочие диапазоны и комплектацию конкретных моделей в таблице и карточках.
Можно ли изменить базовую комплектацию?
Дополнительные опции добавляют только после проверки совместимости с выбранной серией, размером и условиями эксплуатации.
Почему точная цена появляется после расчёта?
Стоимость зависит от размера, исполнения, опций, подготовки объекта, доставки и монтажа. Для части изделий применяется проектная комплектация.
Кто выполняет монтаж и обслуживание?
ДорХан-Урал выполняет замер, поставку, монтаж, пусконаладку и сервис оборудования в Екатеринбурге и Свердловской области.
Проекты и выполненные работы
Все работы →
Противопожарные шторы для подземного паркинга
Задача: Оснащение подземной парковки противопожарными шторами DoorHan EI60. Особенности объекта: Низкие потолки и маленькая притолока — стандартные решения не подходили, поэтому конструкцию адаптировали под условия паркинга…
