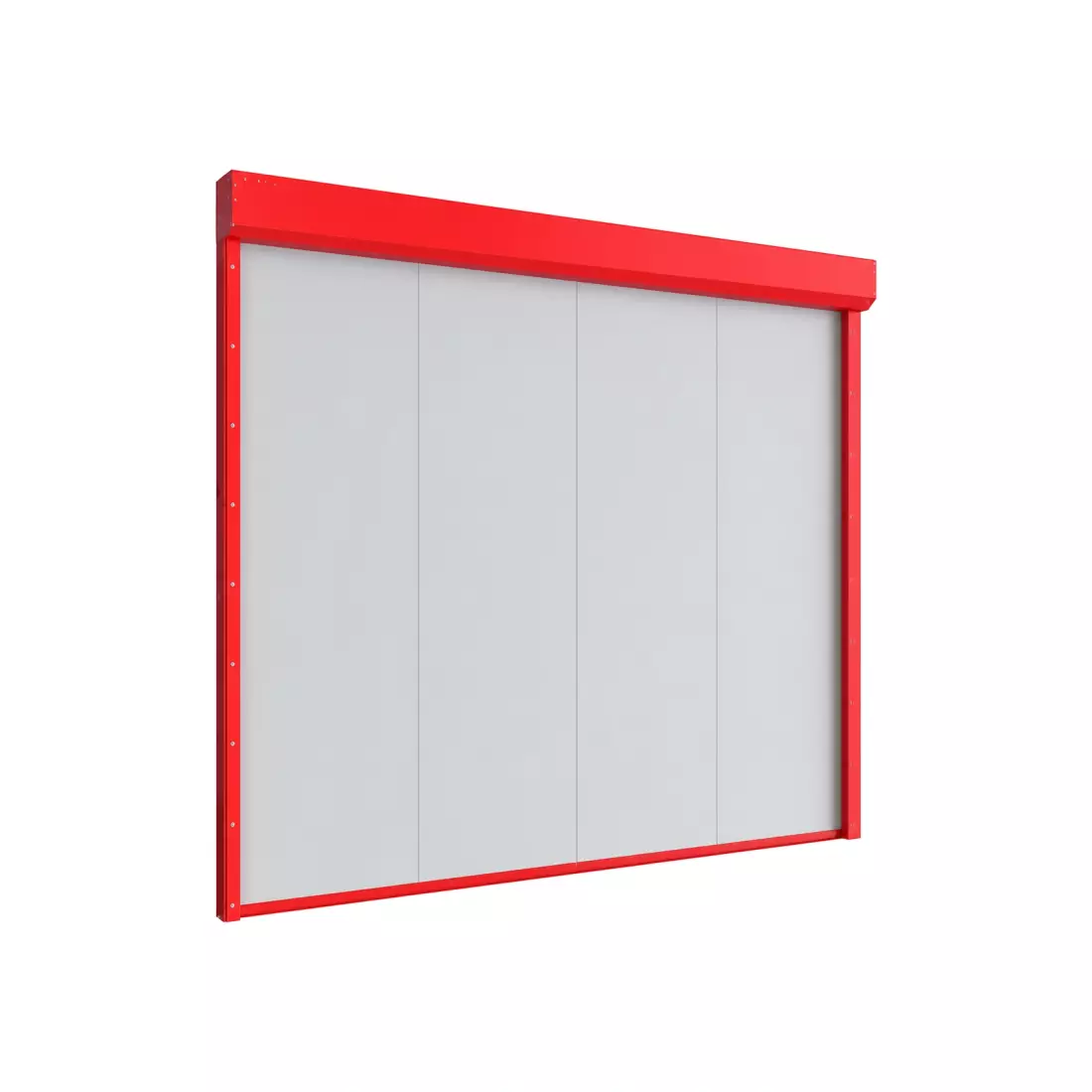

Противодымные шторы DoorHan

Противодымная штора направляет дым в проектной зоне

Штора используется в системе противодымной защиты для ограничения распространения дымового слоя. Её положение, высота опускания и сценарий определяются расчётом и проектом здания.

Нужно обеспечить крепление короба и направляющих, свободную траекторию и связь с пожарной автоматикой. Пересечения с инженерией устраняют до установки.

Модели и параметры для сравнения

Варианты сначала проверяют по назначению и ограничениям объекта, затем сравнивают размеры, конструкцию, материалы, управление и комплектность. Опубликованные значения относятся к конкретной модели и подтверждаются её документацией.

• Предел огнестойкости: E60 / E120.
• Высота проёма: 1 000-6 000 мм.
• Ширина проёма: 1 000-6 000 мм.
• Притолока при накладном монтаже: от 450 мм.
• Пристенки при накладном монтаже: от 150 мм.

Если модели имеют одинаковое значение одного параметра, это ещё не делает их взаимозаменяемыми: учитываются назначение, конструкция, комплектность и совместимые элементы.

Исходные данные и подготовка объекта

Нужно обеспечить крепление короба и направляющих, свободную траекторию и связь с пожарной автоматикой. Пересечения с инженерией устраняют до установки.

• Сопоставить фактические размеры проёма, проезда или конструкции с допустимыми значениями конкретной модели.
• Проверить требуемый класс защиты или огнестойкости по условиям объекта и проектной документации.
• Согласовать способ управления, обязательные элементы безопасности и доступ для обслуживания, если изделие имеет привод или подвижные части.
• Сравнивать предложения только при одинаковой комплектации, включая крепёж, стойки, блоки управления и монтажные элементы.

Для первичного расчёта подготовьте размеры, фотографии места установки или применения, описание задачи, предполагаемую интенсивность, условия улицы или помещения и требования к управлению либо технологии. При нестандартном объекте могут потребоваться чертежи и проектные данные.

Монтаж, настройка и приёмка

При пусконаладке проверяют опускание до проектной отметки, сигналы, резервный режим и отсутствие препятствий.

До передачи заказчику проверяют все штатные и аварийные режимы, доступ к обслуживаемым узлам и соответствие фактической установки согласованной схеме. Результаты и настройки фиксируют.

Отклонение от инструкции производителя допустимо только после технического согласования. Неподтверждённая замена комплектующих, материалов или схемы подключения может изменить рабочие характеристики и безопасность решения.

Комплектация и расчёт стоимости

В предложении фиксируют точную модель и исполнение, все обязательные компоненты, крепёж, управление, подготовительные работы, доставку, монтаж и проверку. Сравнивать цену следует по одинаковой спецификации и границам ответственности.

Если в карточке указана цена «по запросу», это означает необходимость проверить исходные данные и состав заказа. Итоговая сумма не выводится из одного параметра таблицы.

До оплаты полезно сверить расчёт с таблицей моделей, карточкой изделия и исходными данными объекта. Все допущения — размеры после отделки, состояние основания, доступность питания, температура применения или возможность нестандартного исполнения — должны быть отмечены письменно. Это позволяет сравнивать предложения по одинаковому составу и снижает риск дополнительных работ после поставки.

Если исходные данные меняются после согласования, спецификацию и стоимость проверяют повторно до запуска заказа в производство или комплектацию.

Артикул, название модели и редакции приложенных документов переносят в заказ без сокращений: похожее обозначение не подтверждает взаимозаменяемость изделий.

Документы, гарантия и обслуживание

Паспорт, инструкция, схема и сведения о настройках сохраняются вместе с заказом. Замена компонентов и изменение алгоритма выполняются после проверки совместимости и требований проекта.

Регламент осмотра связывают с интенсивностью и условиями объекта. Необычный шум, изменение хода, повреждение креплений или покрытия служат основанием для внеплановой проверки.

• Презентация по противопожарным воротам и шторам
• Паспорт противодымной шторы DHSCFP E60
• Паспорт противодымной шторы DHSCFP E120
• Сертификат ЕАЭС на противодымные шторы E60
• Сертификат ЕАЭС на противодымные шторы E120
• Инструкция по монтажу и эксплуатации противодымной шторы
• Чертёж противодымной шторы DHSCFP E60
• Чертёж противодымной шторы DHSCFP E120

Документы доступны в карточках соответствующих моделей. Для проектирования и монтажа следует использовать актуальную редакцию паспорта, инструкции, чертежа или технической карты, относящуюся к конкретной поставке.

Параметры, которые дополнительно указаны в документах

• Противодымные шторы DoorHan DHSCFP E60/E120: Предел целостности — мин. — не менее 120.
• Противодымные шторы DoorHan DHSCFP E60/E120: Толщина полотна шторы, приблизительная — мм — не более 0,6.
• Противодымные шторы DoorHan DHSCFP E60/E120: Вес штор в сборе, при минимальных размерах — кг — не более 30.

Что открыть в инструкции до монтажа или применения

В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, меры безопасности, подготовка проёма или основания, электрическое подключение. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.

Где проверить первоисточник

• Противодымные шторы DoorHan DHSCFP E60/E120 (3 документа)

Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
