Ангарные ворота для аэропорта Уктус

Объект и исходная задача

Установка двух огромных ворот производились для Уральского Завода Гражданской Авиации

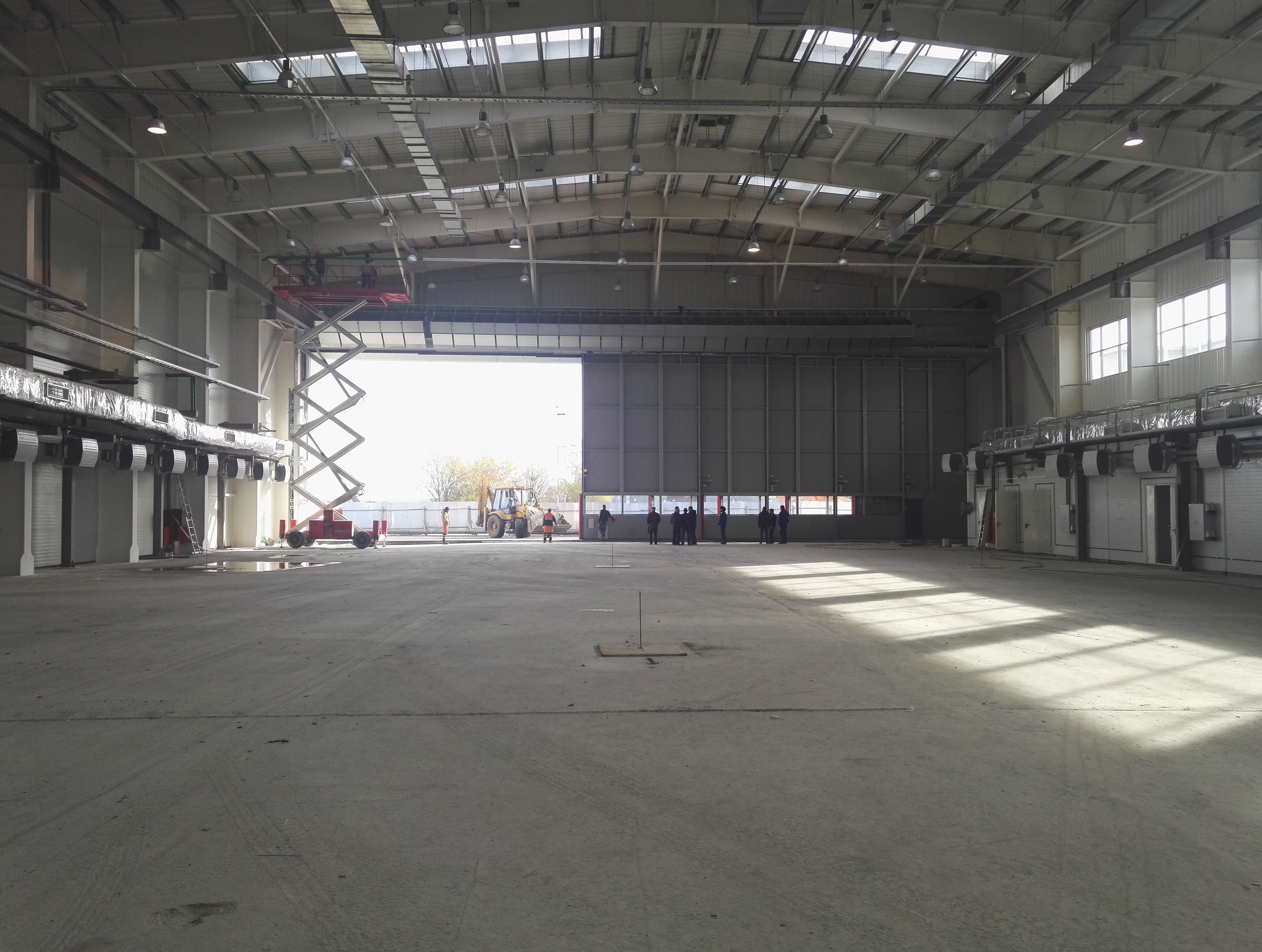

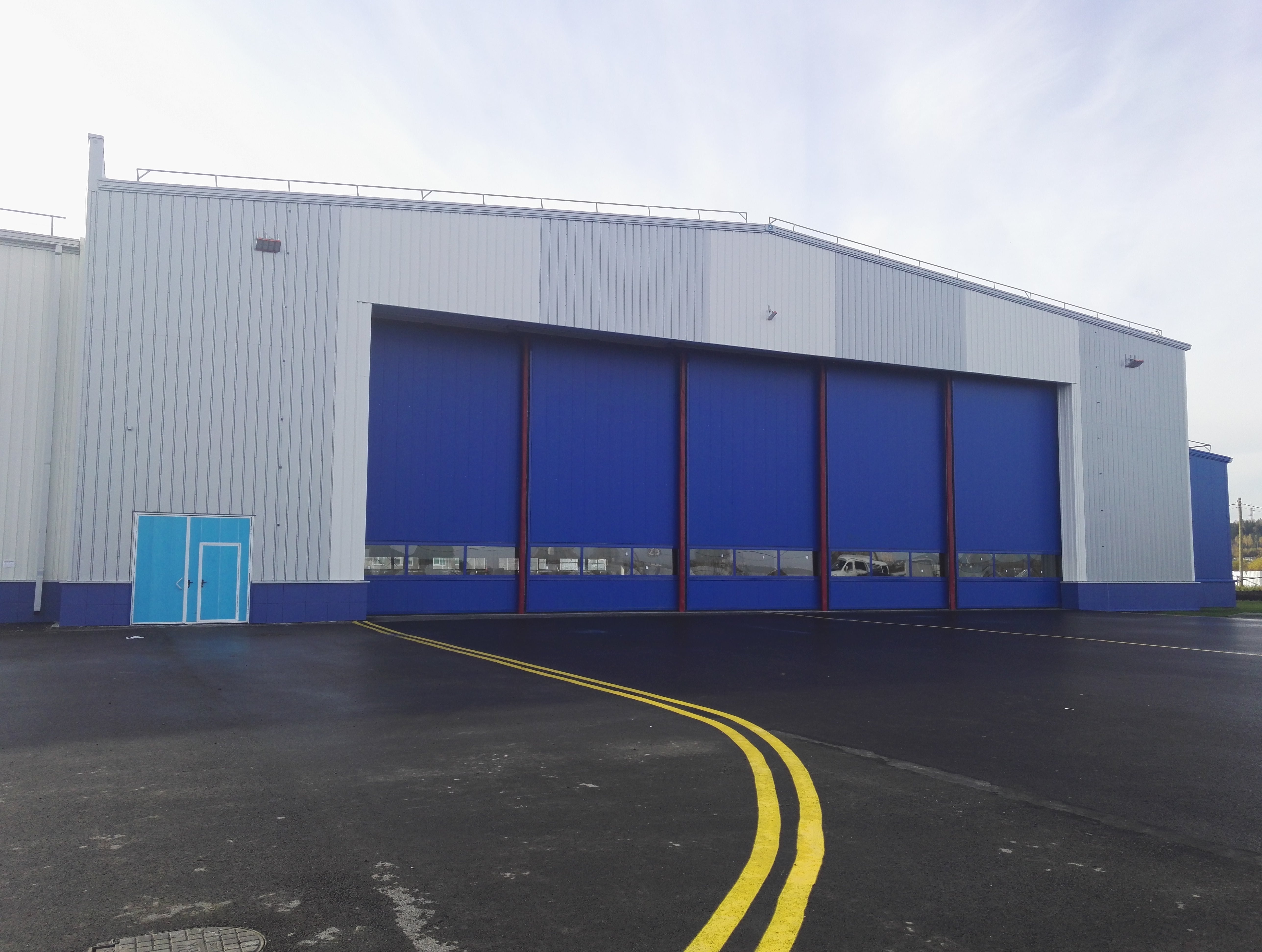

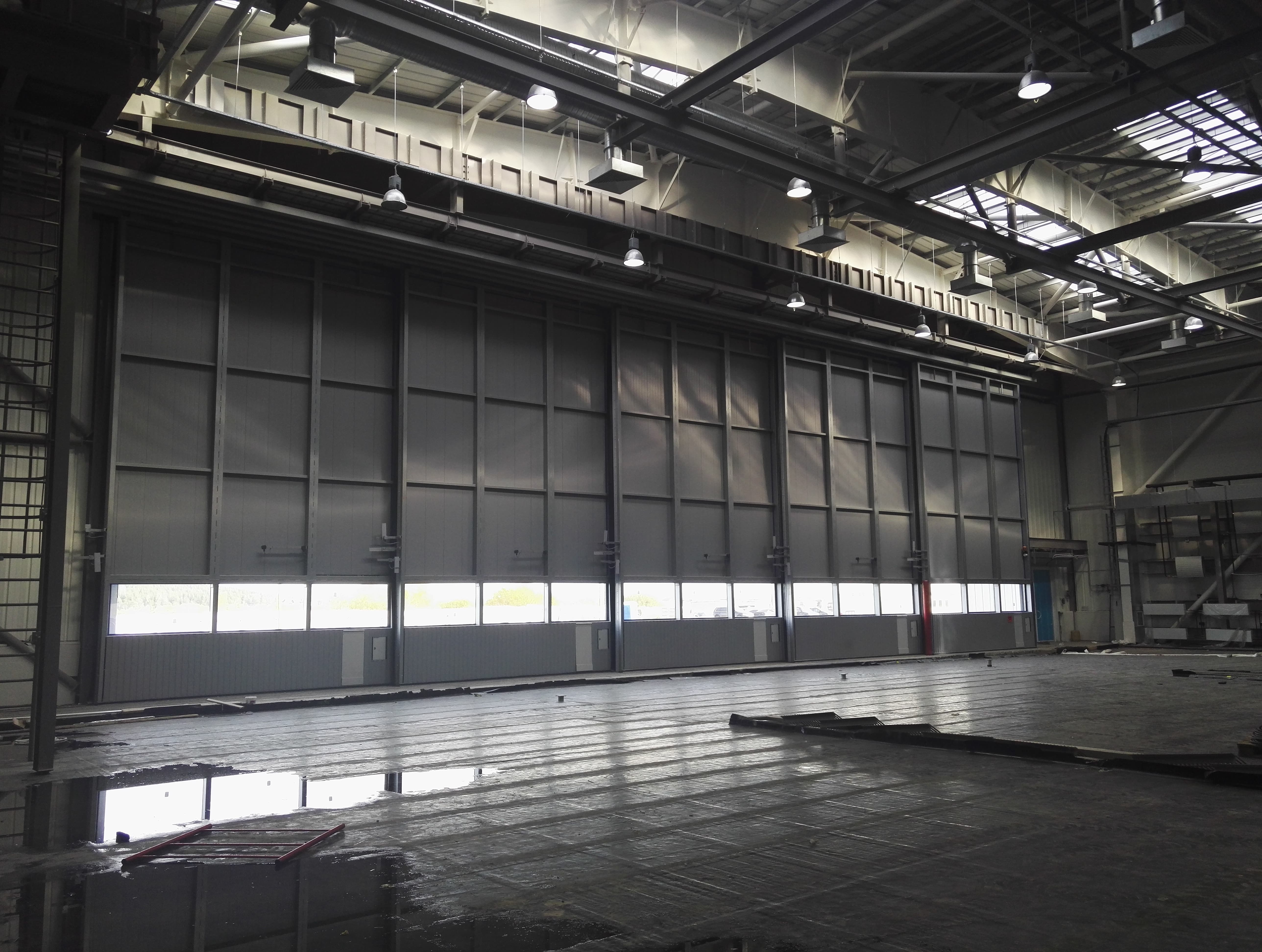

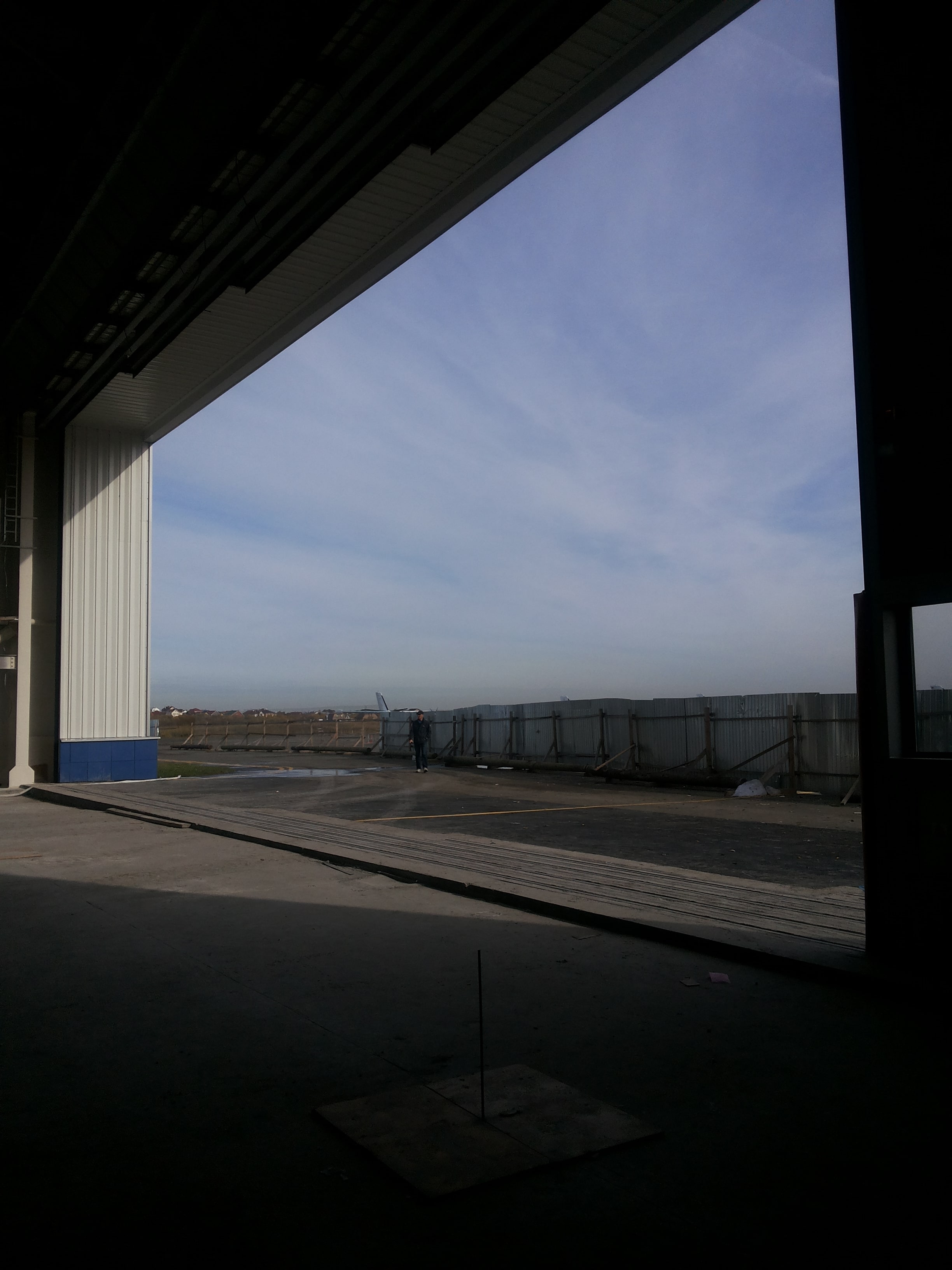

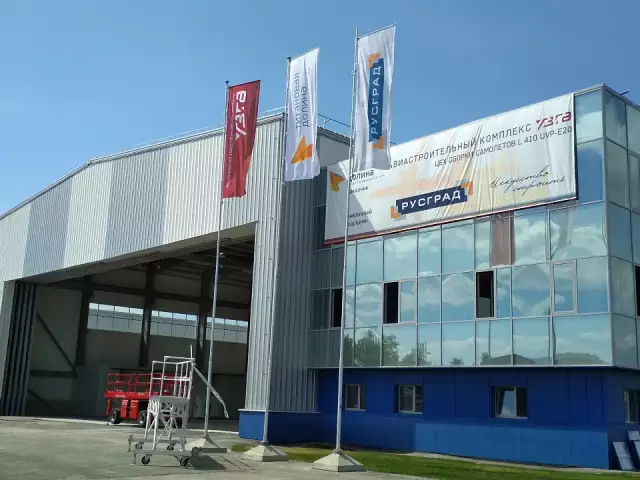

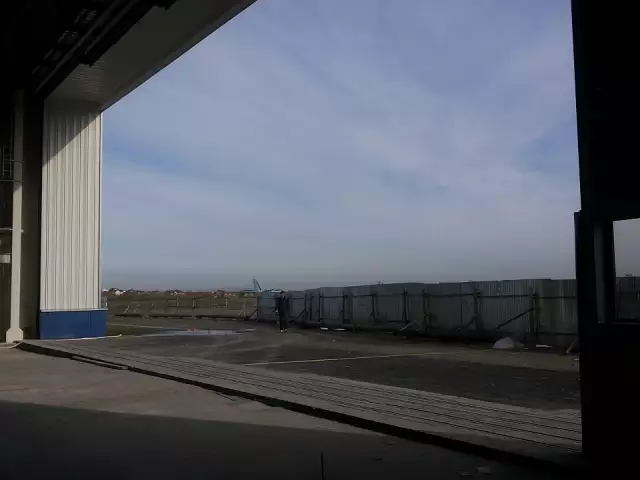

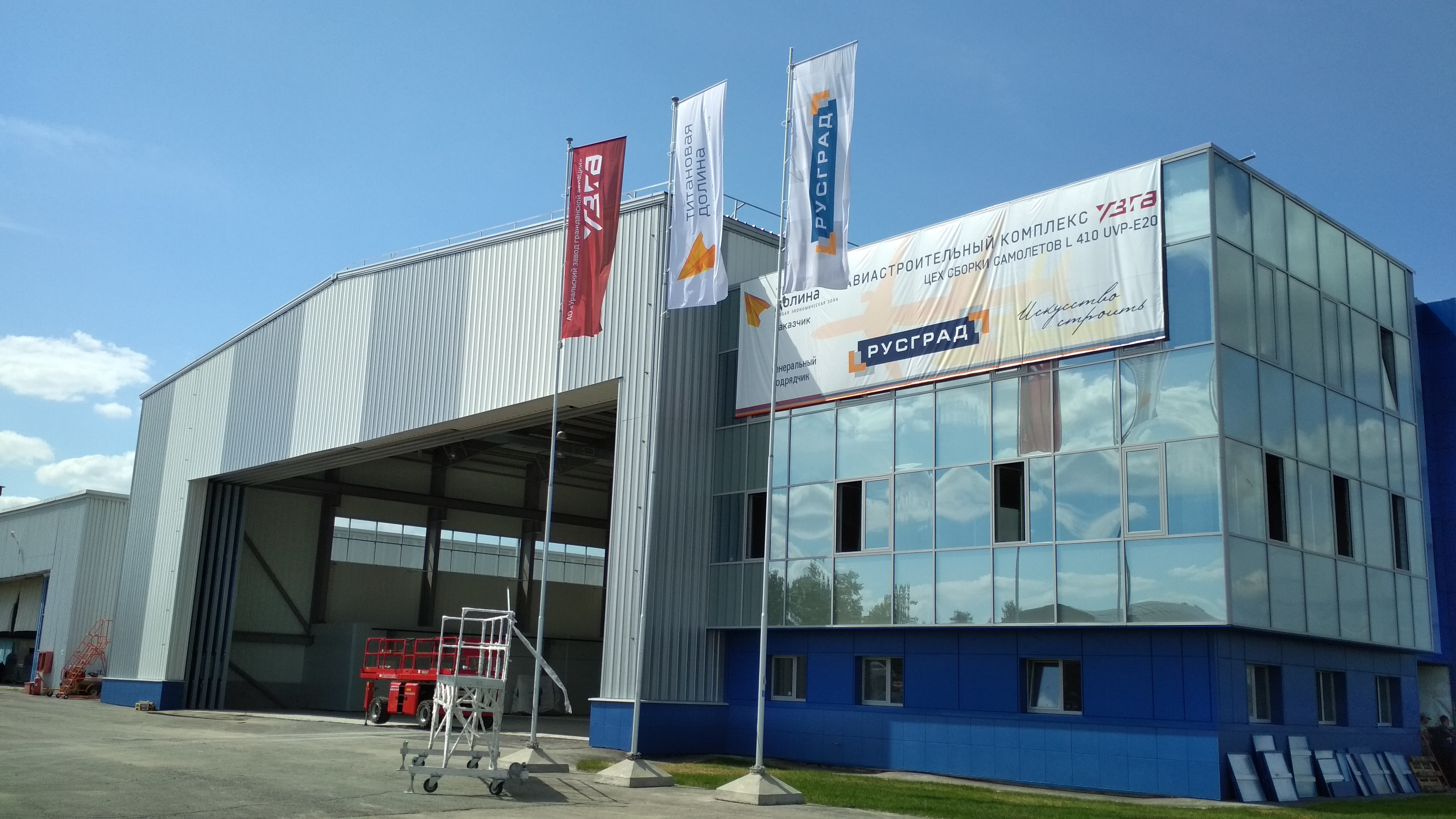

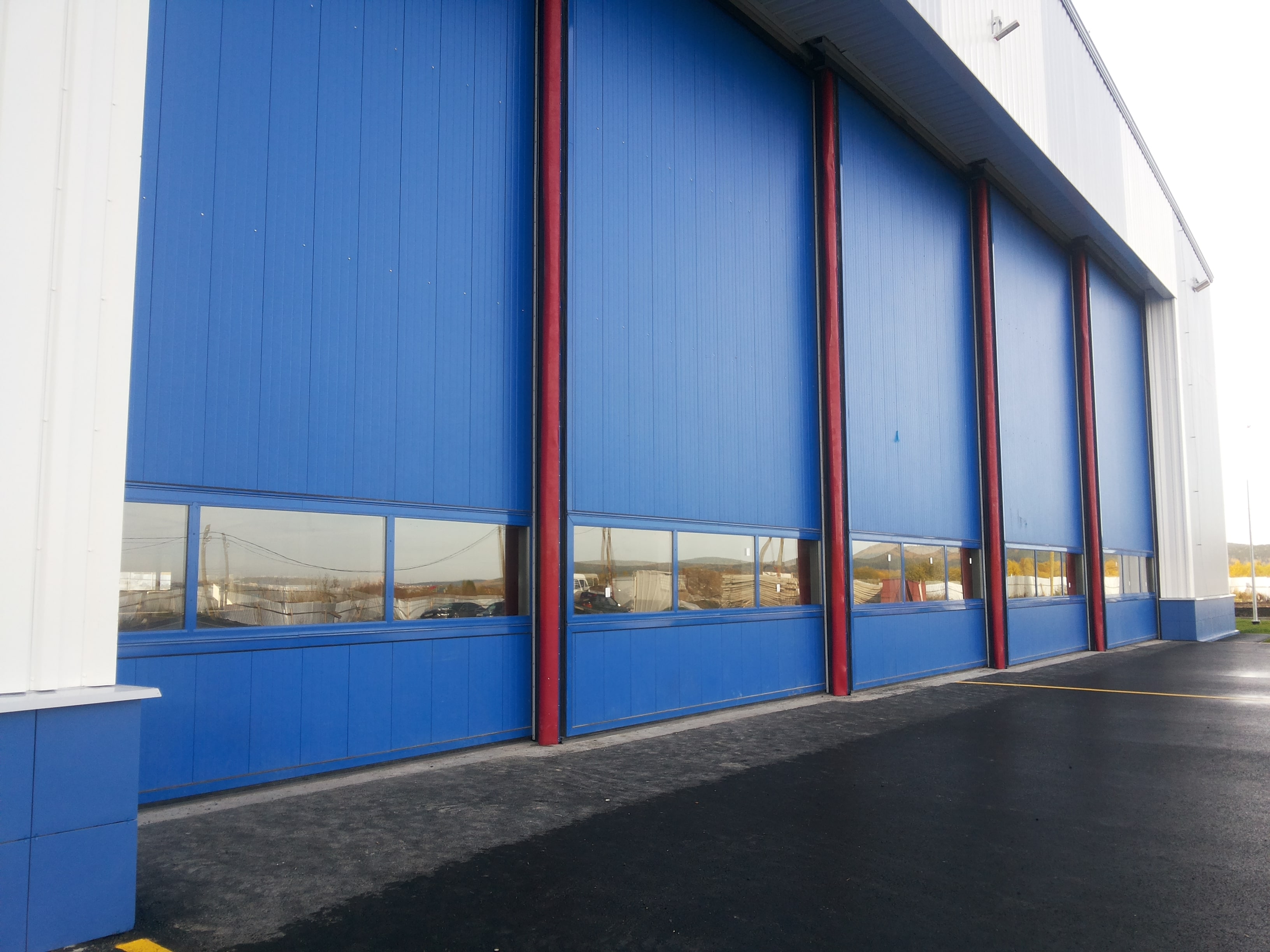

Откатные ангарные ворота для Уральского Завода Гражданской Авиации. Количество: 2 шт. Размер: Ширина 30м, высота 10м Площадь полотна: 300м 2 Конструктивное решение: Телескопическое раскатывание полотен откатных ворот Технические особенности: Допустимые погрешности при установке рельс меньше 3мм Дополнительно: установлена вся необходимая автоматика В октябре 2018 года сдали в эксплуатацию ангарные ворота телескопического раскатывания для УЗГА. Проект был выполнен за три месяца, помимо двух ангарных, установлены секционные ворота (4 шт.) и распашные ворота (1 шт.). Все ворота снабжены фирменной автоматикой и управляются с пульта.

Для ангарного проёма определяющими становятся большие размеры, ветровые воздействия, несущая схема здания и доступное пространство для движения секций. Конструкцию и привод выбирают только после проверки нагрузок, опорных зон и эксплуатационного режима. Поэтому решение для другого объекта нельзя переносить только по фотографии или названию модели: сначала нужно сопоставить исходные условия.

До согласования комплектации также проверяют доступ для доставки и монтажа, очередность работ и ограничения действующего объекта. Это позволяет связать выбранное изделие с реальной площадкой и заранее учесть подготовку, которая не всегда видна на итоговых фотографиях.

Как читать реализованное решение

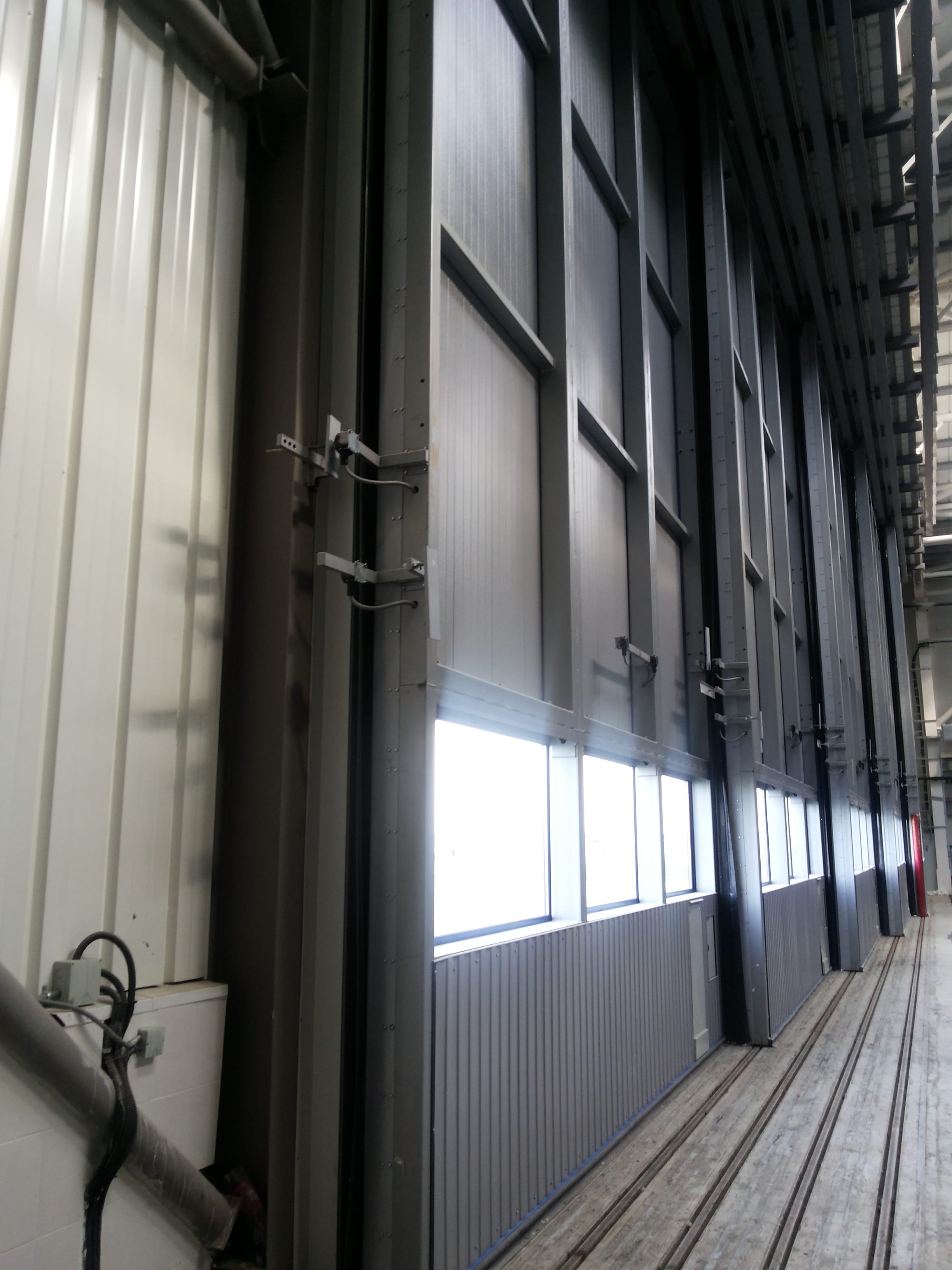

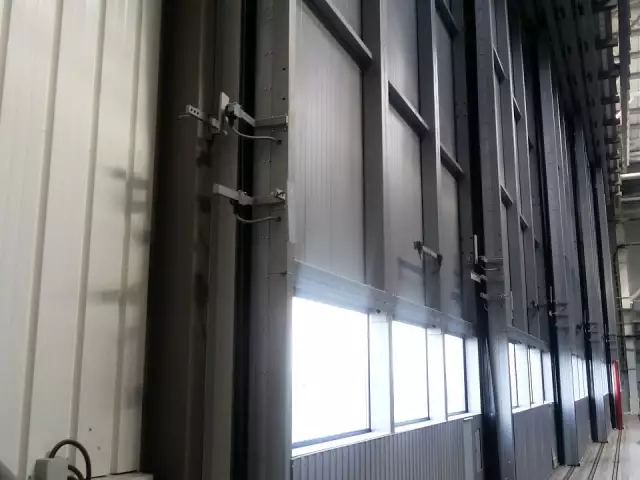

Опубликованный объект показывает взаимное расположение полотна, направляющих и конструкций ангара. В подобном решении оценивают жёсткость системы, герметизацию контура, устойчивость при ветре, доступ к механизмам и безопасное движение крупногабаритной створки.

Карточка служит примером компоновки, а не универсальной спецификацией. Точный состав изделия, крепежа, автоматики и сопутствующих работ подтверждают после замера и проверки технической документации.

При повторении такого решения отдельно согласуют границы поставки и монтажа: кто готовит основание или проём, подводит питание, выполняет отделочные работы и принимает скрытые узлы. Так результат можно проверить по понятным исходным данным, а не только по внешнему сходству.

Что подготовить для похожего объекта

Чтобы сравнить этот пример со своей задачей и получить предметный расчёт, желательно передать фотографии площадки с обеих сторон, схему или проект при наличии, а также следующие исходные данные:

• точные размеры и геометрия крупного проёма
• ветровой район и несущие конструкции
• свободные зоны внутри и снаружи здания
• режим работы, питание и аварийное управление

После проверки этих сведений специалист сможет определить применимую конструкцию, отделить обязательную комплектацию от дополнительных опций и заранее обозначить подготовительные работы. Окончательные параметры фиксируются в предложении и проектной документации для конкретного объекта.
