Складные ворота для ангара аэродрома
Задача
На аэродроме в селе Калачёво (аэродром Калачёво) Челябинская области, потребовалось оборудовать ангар современными воротами. Основное требование — обеспечить надёжную работу в суровых климатических условиях региона: зимой температура опускается ниже –30 °С, и стандартные решения без подогрева направляющих могли бы быстро выйти из строя. Ворота должны были быть достаточно широкими для удобного въезда и выезда малой авиации и при этом безопасными в эксплуатации.
Решение
Мы спроектировали и изготовили складные ворота с нижней направляющей, дополнительно оборудовав её системой обогрева. Такое техническое решение исключает риск обледенения, а значит, ворота свободно работают даже в сильные морозы.
-

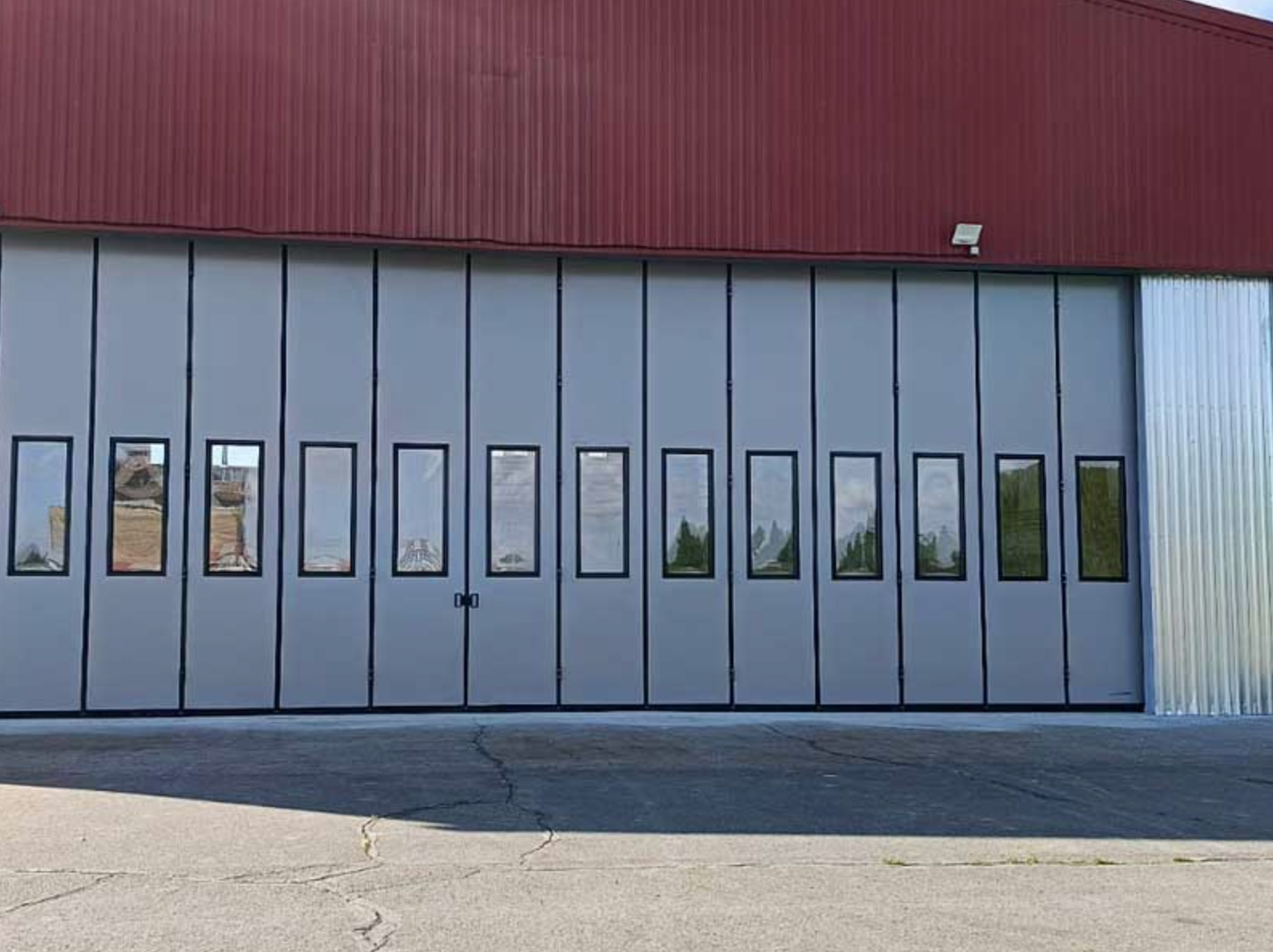

Габариты проёма: 16×5,2 м
-
Конфигурация створок: 8+8
-
Материал панелей: металл, гладкий лист, толщина 55 мм
-
Окна: 16 шт. 625×1500 мм с алюминиевым профилем — обеспечивают естественное освещение внутри ангара
-
Цветовое решение: серый RAL 7004, окантовка окон — чёрный RAL 9005
-
Привод: 2 комплекта Shaft-120KIT, дополненные роликами натяжки и коробом защиты
-
Система обогрева: кабель SRL, проложенный в нижней направляющей

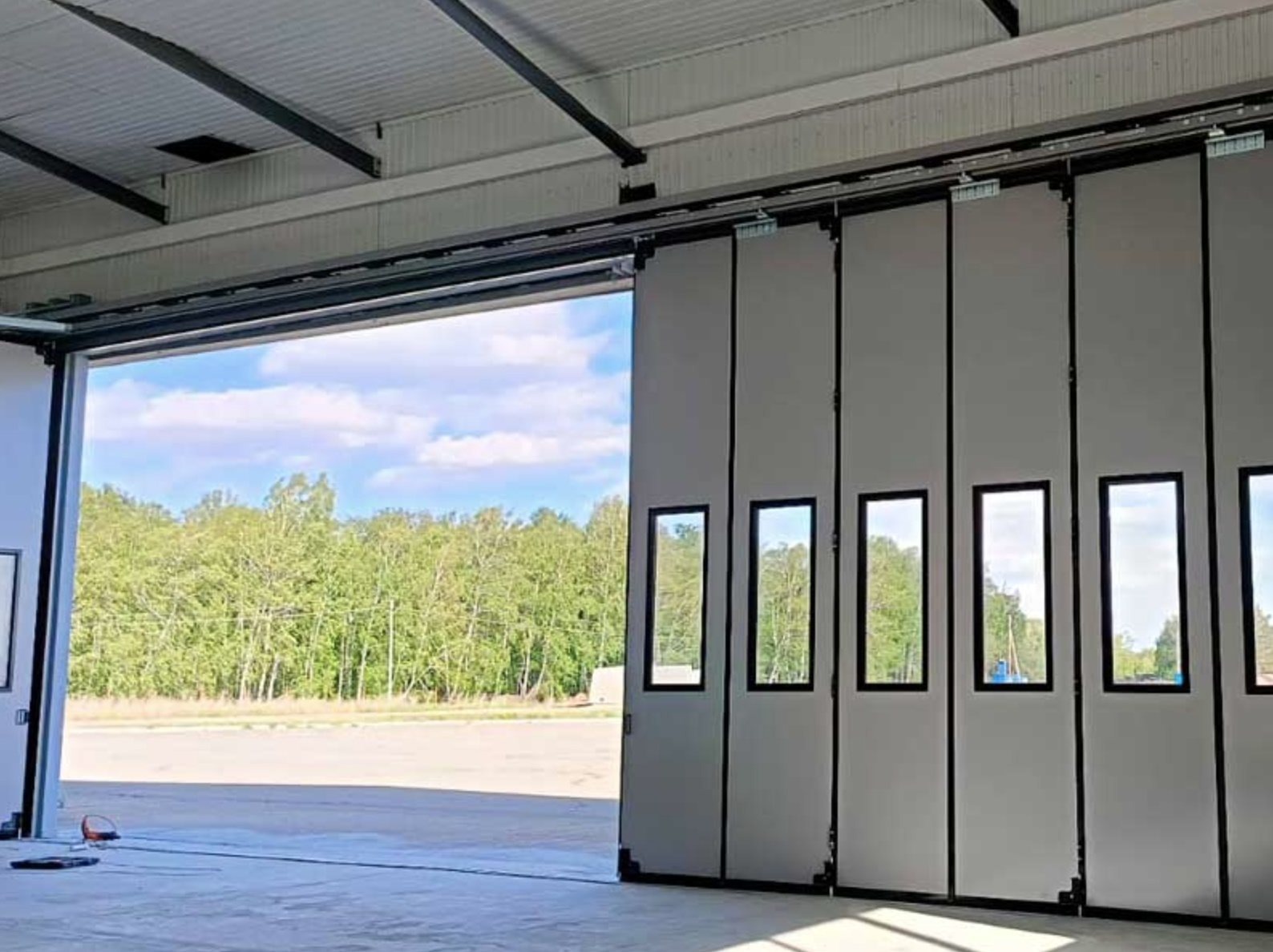

Монтаж выполнен по схеме открытия «в две стороны», что удобно для эксплуатации и позволяет равномерно распределять нагрузку на створки. Конструкция рассчитана на нормативную ветровую нагрузку 30 кг/м2 (II ветровой район).
Результат

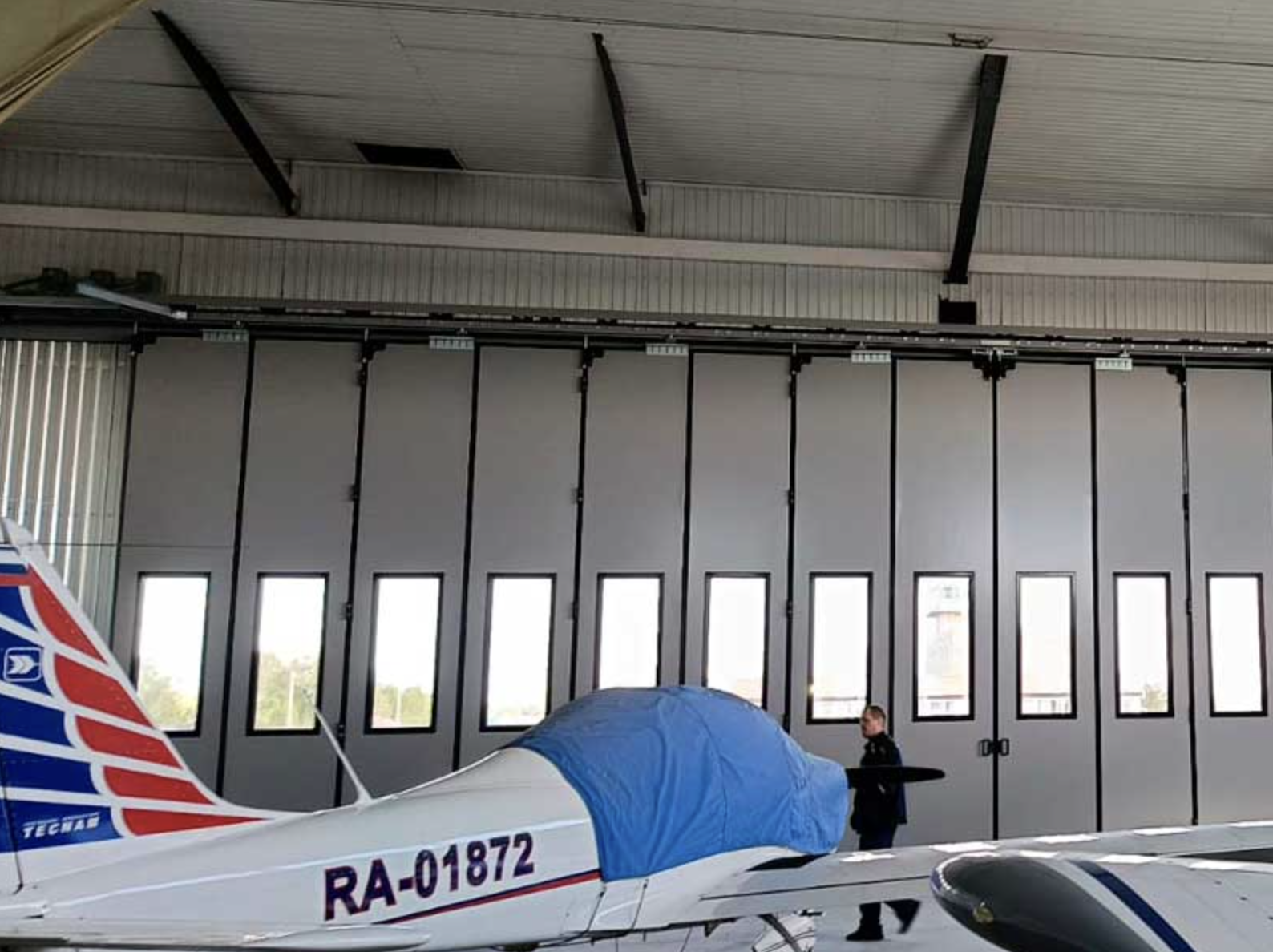

Аэродром получил надёжные и удобные ворота, которые сохраняют работоспособность круглый год. Встроенные окна обеспечивают естественный свет в ангаре, а система обогрева гарантирует бесперебойное открывание и закрывание даже в период сильных морозов. Решение полностью соответствует требованиям эксплуатации авиационных объектов и повысило комфорт работы персонала.
