Одностворчатые автоматические двери DoorHan

Одно подвижное полотно освобождает проход, уходя вдоль стены или неподвижной боковой части. Схему применяют во входных группах и внутренних проходах, когда двустворчатая компоновка не помещается или не требуется по ширине.

Направление движения выбирают по планировке, а не по удобству монтажа. В открытом положении створка не должна перекрывать соседние двери, оборудование, указатели и пути движения.

Сторона открывания и полезный проход

Измеряют строительный проём и доступную боковую зону, затем определяют фактическую ширину прохода. Учитывают ручки соседних дверей, выступы отделки, плинтусы и оборудование контроля доступа.

Для наружной входной группы дополнительно оценивают ветер, осадки и совместную работу с тамбуром. Для внутренней двери важнее интенсивность потока и требования к акустике помещения.

Модели и варианты заполнения

Таблица собрана по карточкам и документации производителя. Значения относятся к указанной модели; применимость конкретной комплектации подтверждается расчётом.

Ниже используются оригинальные изображения позиций из каталога. Они нужны для идентификации серии; цвет, размеры и опции уточняются в карточке товара.

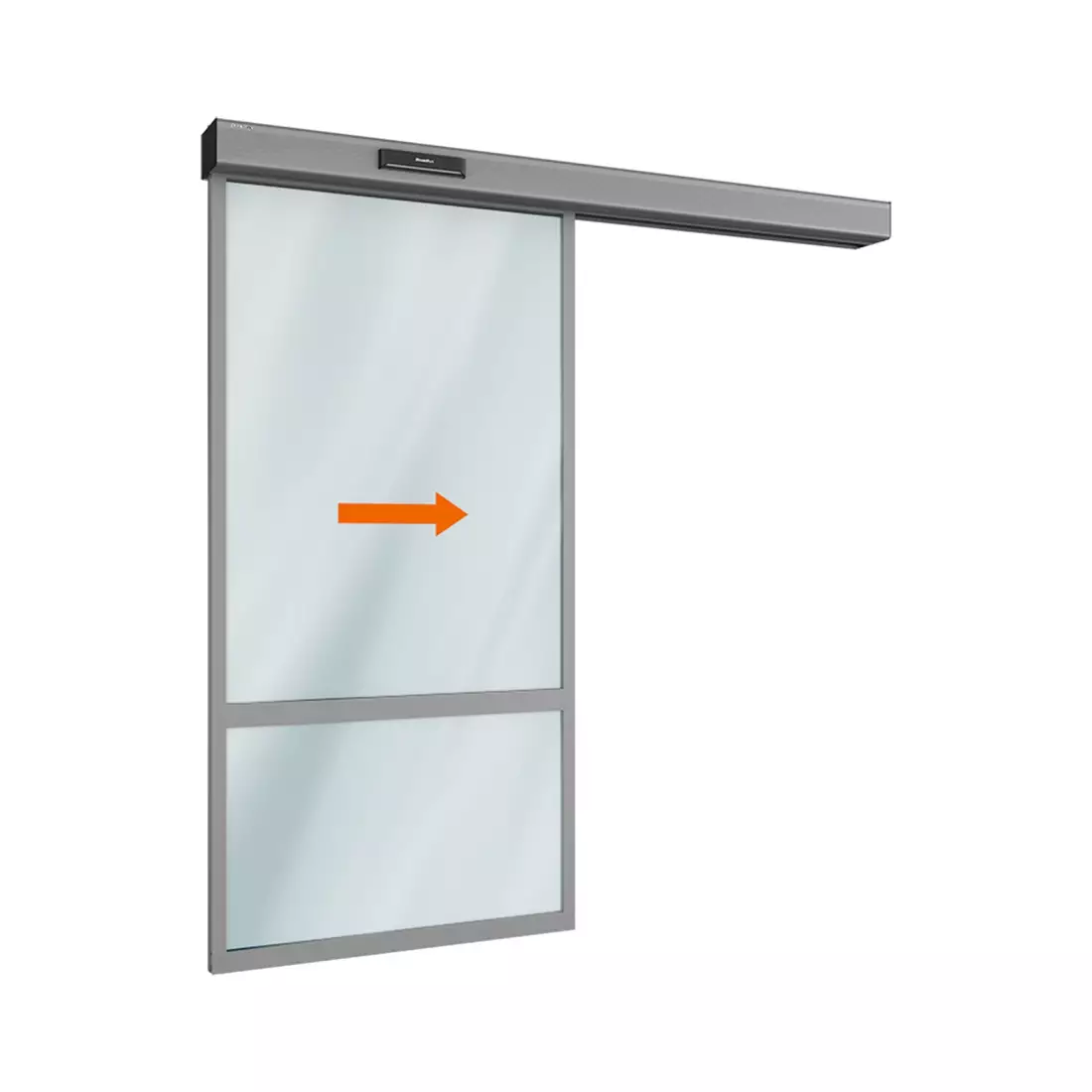

ALRD1PLAIT

Одна подвижная облегченная створка.

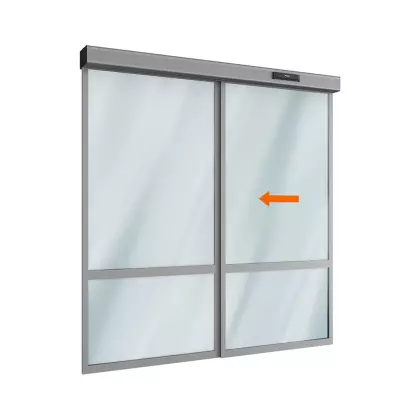

ALRD1P1NLAIT

Одна подвижная и одна неподвижная облегченные створки.

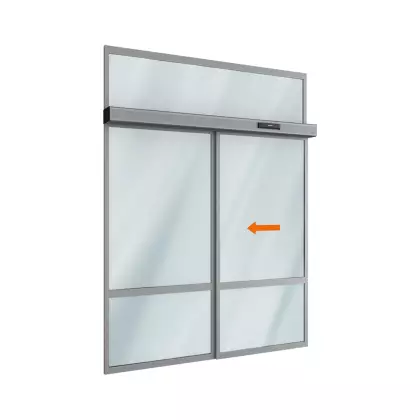

ALRD1P1NGL

Одна подвижная, одна неподвижная створки и фрамуга сверху.

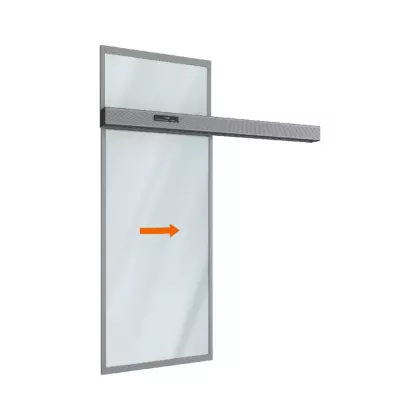

ALRD1PGL

Одна подвижная облегченная створка и фрамуга сверху.

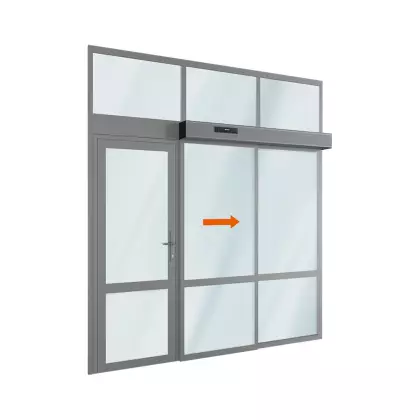

ALRD1P1N1RASGL

Одна подвижная, одна неподвижная, одна распашная створки и фрамуга сверху.

Автоматика и подготовка проёма

Над проёмом требуется основание для оператора, рядом — питание и управляющие линии. Датчики и режимы работы выбирают по потоку людей и требованиям безопасности.

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Конструкция облегченной створки

Схема монтажа привода в проеме

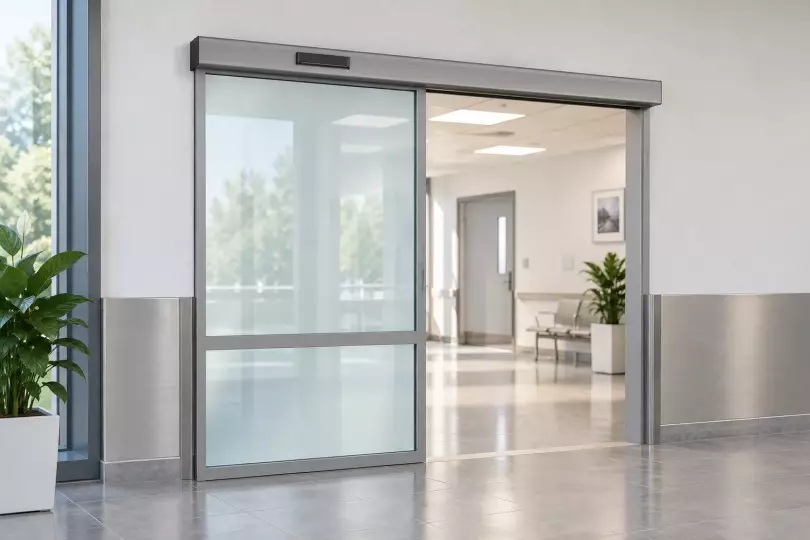

Пример автоматической входной группы

Проект включает привод, каретки, направляющую, створки или адаптацию существующих створок, датчики, селектор режимов и резервное питание. СКУД и пожарную автоматику согласуют отдельно.

Проверяют габариты проёма, горизонтальность основания, место для привода и створок, кабельные трассы, чистовой пол и зоны срабатывания датчиков.

Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.

Состав предложения

Для расчёта нужны размеры, фотографии, направление сдвига, материал заполнения, режим запирания и интерфейсы здания. Отдельно указываем автоматику, датчики, профиль, крепёж, монтаж и настройку.

Перед изготовлением размеры и монтажные зоны подтверждаются на объекте.
