Раздвижные двери DoorHan телескопического типа

Телескопические двери DoorHan для входных групп, где нужен широкий проход при ограниченной зоне отката. Сравниваем двух- и четырёхстворчатые исполнения, размеры пакета створок и требования к монтажу привода.

Смотреть товары Рассчитать стоимость
Телескопические раздвижные двери DoorHan, оригинальные модели из каталога

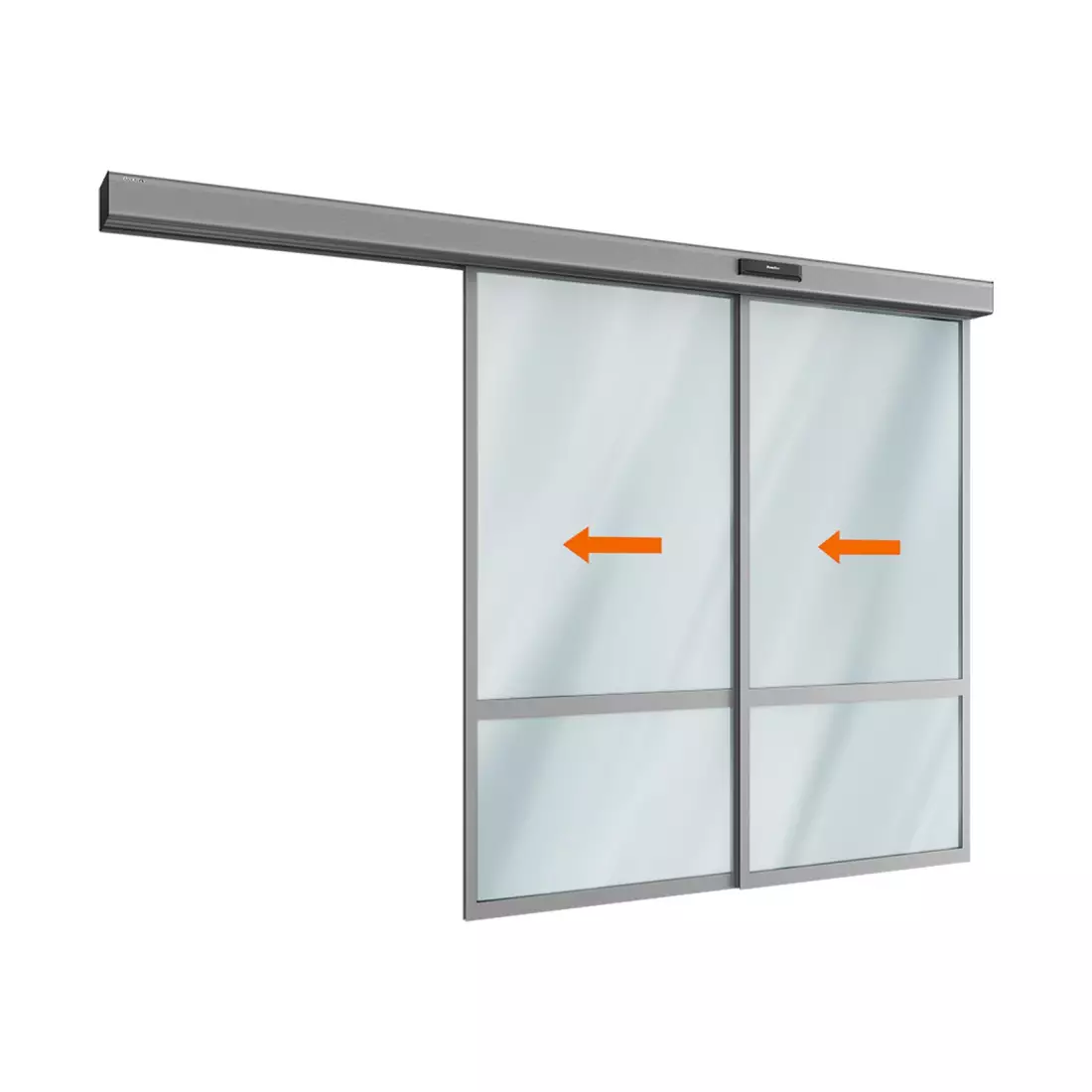

Оригинальное изделие DoorHan для раздела «Телескопические раздвижные двери»

Что определить до выбора — Телескопические раздвижные двери

Двери раздела «Телескопические раздвижные двери» подбирают по ширине прохода, потоку людей, доступному месту для створок, режимам работы и требованиям к эвакуации. Привод, датчики, створки и профильная система рассчитываются совместно.

Телескопические двери DoorHan для входных групп, где нужен широкий проход при ограниченной зоне отката. Сравниваем двух- и четырёхстворчатые исполнения, размеры пакета створок и требования к монтажу привода.

Как подобрать телескопическую схему

  • требуемая полезная ширина прохода
  • две или четыре подвижные створки
  • размер пакета полотен в открытом положении
  • масса и заполнение каждой створки
  • место для телескопического привода
  • режим работы датчиков и внешних систем

Модели, конструкции и рабочие отличия

Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.

Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.

Модели и исполнения

Модель Назначение Ширина проема Высота проема Допустимый вес подвижных створок
ALRD2PTEL Торговые и бизнес-центры, медицинские учреждения, гостиницы, транспортные узлы и общественные здания 900-3 000 мм 1 700-3 000 мм не более 2 x 100 кг
ALRD4PTEL Торговые и бизнес-центры, медицинские учреждения, гостиницы, транспортные узлы и общественные здания 1 200-4 000 мм 1 700-3 000 мм не более 4 x 90 кг
ALRD2PTEL1NGL Торговые и бизнес-центры, медицинские учреждения, гостиницы, транспортные узлы и общественные здания 1 540-6 200 мм 2 205-4 000 мм не более 2 x 100 кг
ALRD2PTELGL Торговые и бизнес-центры, медицинские учреждения, гостиницы, транспортные узлы и общественные здания 1 058-3 000 мм 2 205-4 000 мм не более 2 x 100 кг
ALRD4PTEL2NGL Торговые и бизнес-центры, медицинские учреждения, гостиницы, транспортные узлы и общественные здания 2 006-6 200 мм 2 205-4 000 мм не более 4 x 90 кг
ALRD4PTELGL Торговые и бизнес-центры, медицинские учреждения, гостиницы, транспортные узлы и общественные здания 1 358-4 000 мм 2 205-4 000 мм не более 4 x 90 кг

Внешний вид и варианты исполнения

Телескопическая раздвижная дверь DoorHan ALRD2PTEL

ALRD2PTEL

Телескопическая автоматическая дверь с двумя подвижными створками массой до 100 кг каждая.

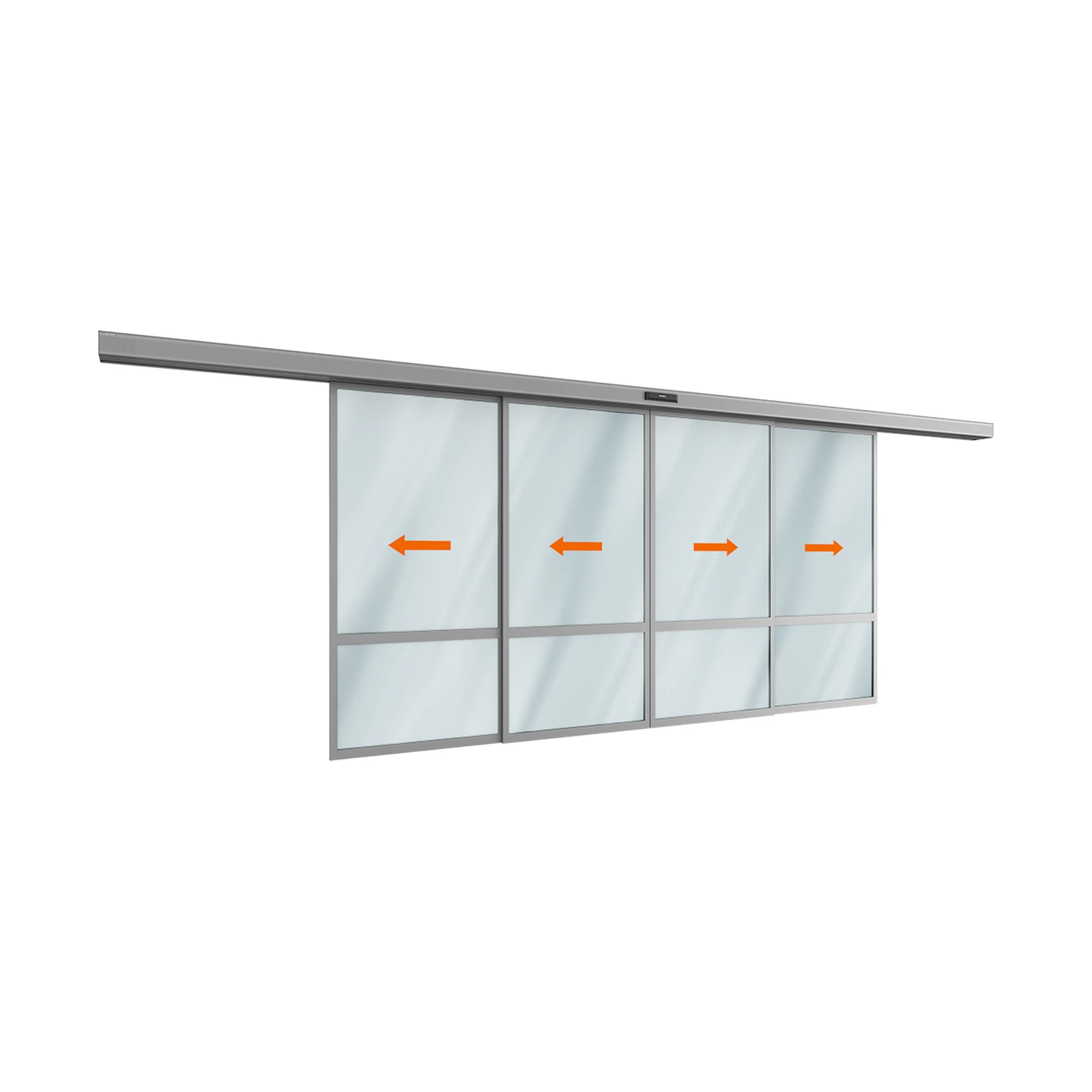

Телескопическая раздвижная дверь DoorHan ALRD4PTEL

ALRD4PTEL

Четыре подвижные облегченные створки.

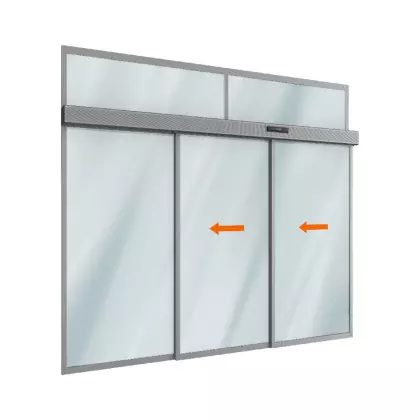

Телескопическая раздвижная дверь DoorHan ALRD2PTEL1NGL

ALRD2PTEL1NGL

Две подвижные, одна неподвижная облегченные створки и фрамуга.

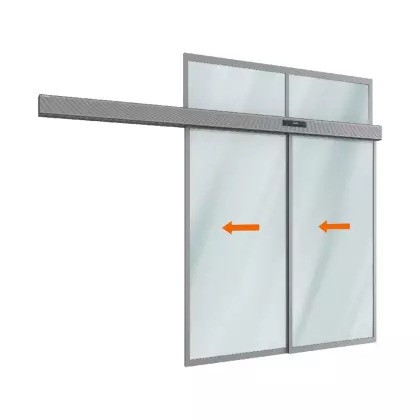

Телескопическая раздвижная дверь DoorHan ALRD2PTELGL

ALRD2PTELGL

Две подвижные облегченные створки и фрамуга.

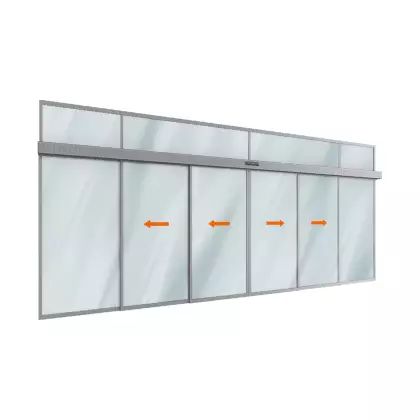

Телескопическая раздвижная дверь DoorHan ALRD4PTEL2NGL

ALRD4PTEL2NGL

Четыре подвижные, две неподвижные облегченные створки и фрамуга.

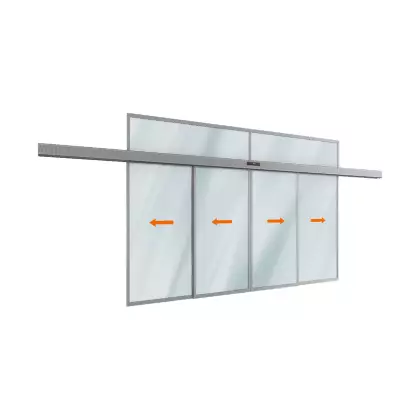

Телескопическая раздвижная дверь DoorHan ALRD4PTELGL

ALRD4PTELGL

Четыре подвижные облегченные створки и фрамуга.

Проектная привязка и подготовка объекта

На объекте измеряют проём, потолок и стены, проверяют питание, зоны обнаружения датчиков, направление потока и интеграцию со СКУД или пожарной автоматикой.

Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.

Конструкция и монтажные схемы

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Схема телескопической двери с двумя подвижными створками

Схема телескопической двери с двумя подвижными створками

Размеры короба телескопического привода

Размеры короба телескопического привода

Пример телескопической входной группы

Пример телескопической входной группы

Замер проёма и зоны пакетирования створок

Кроме ширины и высоты фиксируют пространство, в котором створки собираются при открывании, и длину зоны для установки привода. Проверяют горизонтальность основания, чистовой пол, кабельные трассы, фасадное остекление и возможность обслуживания механизма.

Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.

Дополнительные сведения из заводской документации

Для раздела «Телескопические раздвижные двери» заводская документация проверена у 6 из 6 представленных моделей. Ниже вынесены сведения, которые дополняют основную таблицу сравнения; они не заменяют паспорт и инструкцию конкретного исполнения.

Параметры, которые дополнительно указаны в документах

  • Телескопическая раздвижная дверь DoorHan ALRD2PTEL: Максимальная масса створки — 200 кг — 2 × 180 / 4 × 90 кг.
  • Телескопическая раздвижная дверь DoorHan ALRD2PTEL: Ширина створки — 700–2 500 мм — 500–1 500 / 320–770 мм.
  • Телескопическая раздвижная дверь DoorHan ALRD2PTEL: Усилие ручного открывания — < 40 H — < 50 H.
  • Телескопическая раздвижная дверь DoorHan ALRD4PTEL: Максимальная масса створки — 200 кг — 2 × 180 / 4 × 90 кг.
  • Телескопическая раздвижная дверь DoorHan ALRD4PTEL: Ширина створки — 700–2 500 мм — 500–1 500 / 320–770 мм.
  • Телескопическая раздвижная дверь DoorHan ALRD4PTEL: Усилие ручного открывания — < 40 H — < 50 H.
  • Телескопическая раздвижная дверь DoorHan ALRD2PTEL1NGL: Максимальная масса створки — 200 кг — 2 × 180 / 4 × 90 кг.
  • Телескопическая раздвижная дверь DoorHan ALRD2PTEL1NGL: Ширина створки — 700–2 500 мм — 500–1 500 / 320–770 мм.

Что открыть в инструкции до монтажа или применения

В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, меры безопасности, электрическое подключение, настройка и программирование, проверка перед запуском. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.

Где проверить первоисточник

Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.

Комплектация, монтаж и приёмка

Проверяют открывание и закрывание во всех режимах, датчики присутствия и безопасности, ручной и аварийный сценарий, замки и сигналы внешних систем.

Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.

Стоимость телескопической входной группы

  • двух- или четырёхстворчатая схема
  • размеры и масса полотен
  • профиль, заполнение и неподвижные части
  • телескопический привод, датчики и управление
  • подготовка основания и кабельных трасс
  • монтаж, настройка и проверка режимов

Расчёт стоимости и комплект документов

Стоимость сравнивают по полному составу: основное изделие, обязательные компоненты, опции, подготовка объекта, доставка, монтаж и пусконаладка. Разные границы поставки делают итоговые суммы несопоставимыми.

В итоговом предложении указывают исходные данные, модель и исполнение, количество, сроки, доставку, монтаж, проверку и документы. Допущения и исключённые работы выделяют отдельно.

Частые вопросы

Когда телескопическая дверь лучше обычной двустворчатой?

Когда при имеющейся ширине входной группы обычной схеме не хватает боковой зоны для получения требуемого прохода. Решение подтверждают расчётом геометрии створок.

Чем отличаются схемы с двумя и четырьмя подвижными створками?

Числом полотен, геометрией их пакетирования и составом механизма перемещения. Для каждой схемы применяют соответствующие модели и монтажные размеры.

Можно ли использовать привод от обычной раздвижной двери?

Комплект привода и синхронизации должен быть рассчитан на телескопическую схему и выбранное число створок. Совместимость проверяют по документации модели.

Какие размеры нужны для предварительного расчёта?

Нужны габариты проёма, желаемая ширина прохода, доступная боковая зона, место над проёмом, размеры неподвижных частей и отметка чистого пола.

Что проверяют после монтажа?

Синхронность движения створок, зоны срабатывания датчиков, рабочие режимы, безопасное закрывание и взаимодействие с внешними системами.
