Автоматические двери антипаника DoorHan

Система антипаника нужна там, где обычная раздвижная траектория должна дополняться возможностью быстро освободить широкий проход. Механика распахивания является частью конкретного исполнения двери и не добавляется к произвольной конструкции после монтажа.

Одно- или двустворчатую компоновку выбирают по проёму и схеме движения. Назначение функции, направление выхода и требования к эвакуации подтверждают по проекту.

Проектный сценарий и компоновка

До расчёта определяют рабочую ширину, направление движения людей и положение створок при штатном и аварийном режиме. Рядом с проёмом не должно быть оборудования, которое помешает распахиванию.

Название антипаника не отменяет проверку всех требований объекта. Согласуют управление, запирание, сигнализацию и восстановление рабочего режима после срабатывания.

Одно- и двустворчатые исполнения

Таблица собрана по карточкам и документации производителя. Значения относятся к указанной модели; применимость конкретной комплектации подтверждается расчётом.

Ниже используются оригинальные изображения позиций из каталога. Они нужны для идентификации серии; цвет, размеры и опции уточняются в карточке товара.

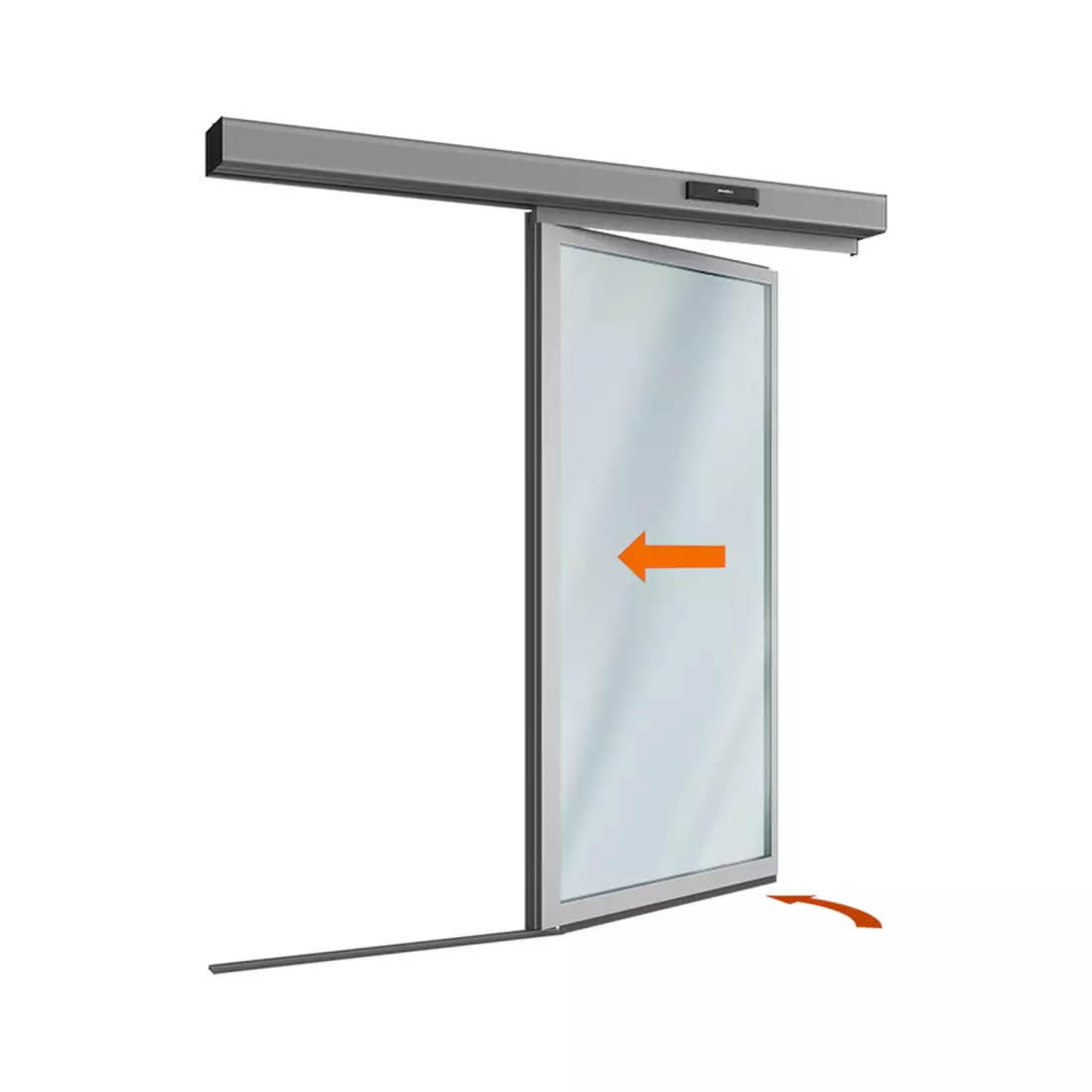

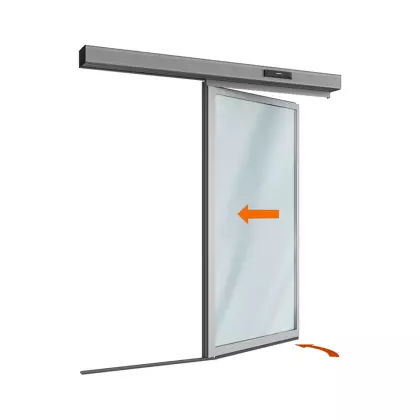

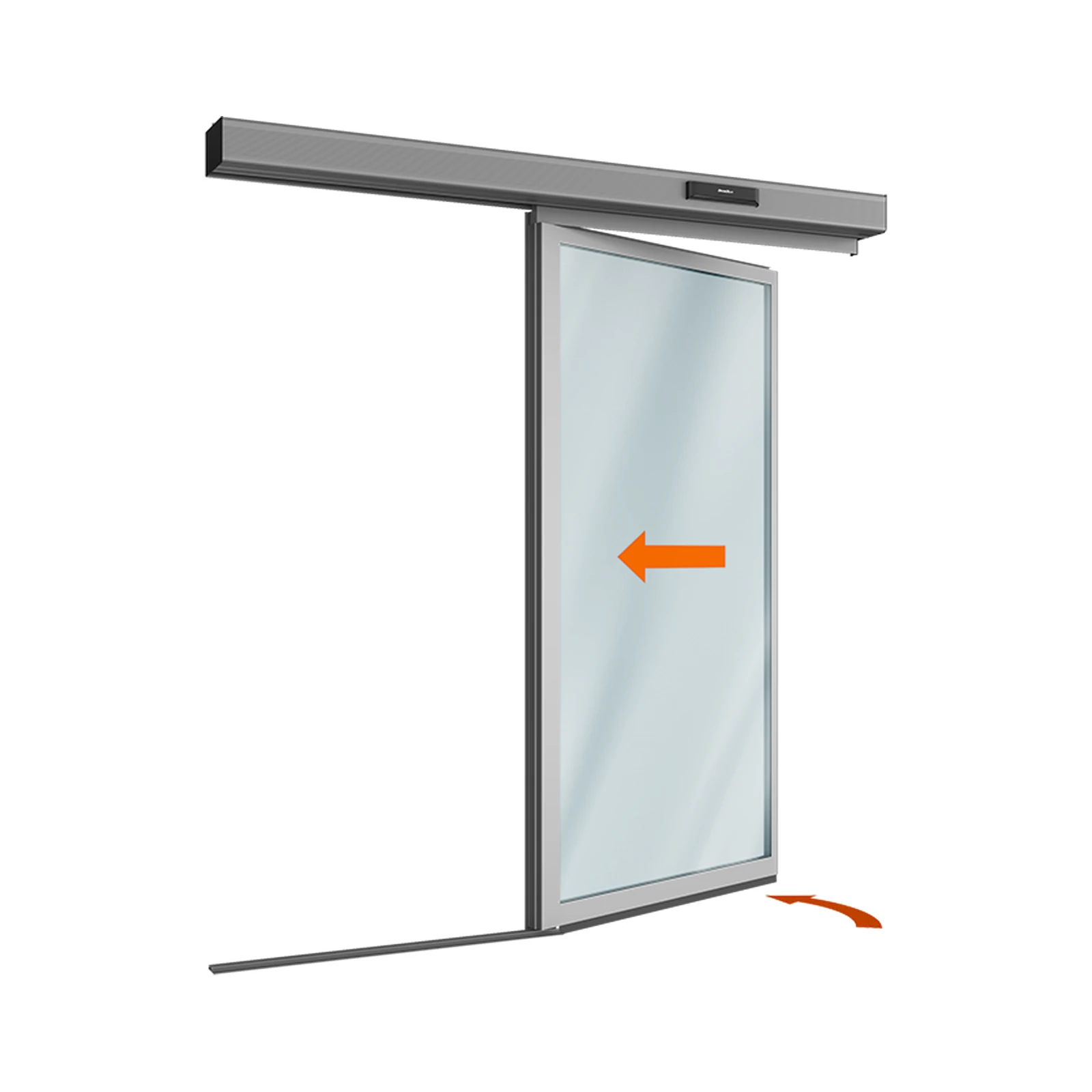

ALRD1PSWING

Одна подвижная створка с функцией распахивания.

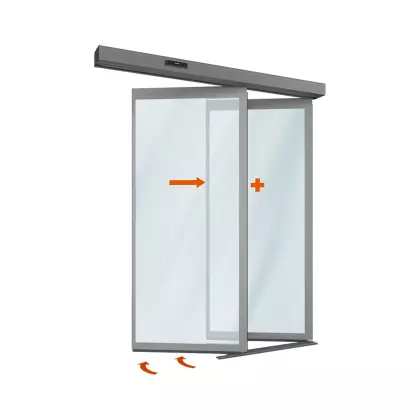

ALRD1P1NSWING

Одна подвижная и одна неподвижная створки с функцией распахивания.

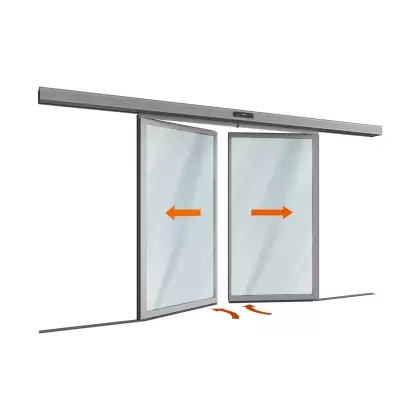

ALRD2PSWING

Две подвижные створки с функцией распахивания.

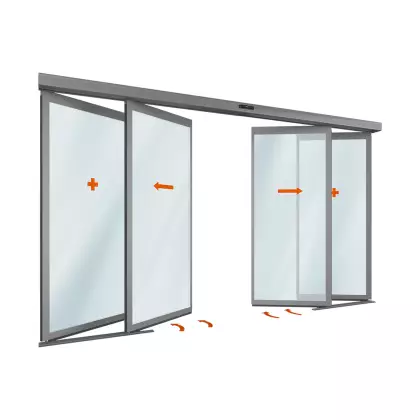

ALRD2P2NSWING

Две подвижные и две неподвижные створки с функцией распахивания.

Монтаж и проверка безопасности

Проверяют геометрию, несущую часть, чистый пол, питание и свободную зону обеих траекторий. После настройки испытывают обычное открывание, защитные датчики и предусмотренный аварийный режим.

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Схема одностворчатой двери «антипаника»

Схема монтажа привода в проеме

Пример автоматической входной группы

Проект включает привод, каретки, направляющую, створки или адаптацию существующих створок, датчики, селектор режимов и резервное питание. СКУД и пожарную автоматику согласуют отдельно.

Проверяют габариты проёма, горизонтальность основания, место для привода и створок, кабельные трассы, чистовой пол и зоны срабатывания датчиков.

Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.

Исходные данные и комплект поставки

Нужны планы входной группы, размеры, поток людей, проектные требования и интерфейсы автоматики. В спецификации фиксируем конкретную модель, профиль, заполнение, привод, датчики, крепёж, монтаж и пусконаладку.

Замена элементов после согласования требует повторной проверки системы.
