Дополнительные решения для перегрузочных доков

Надёжность дока зависит не только от платформы и герметизатора. Ошибки в приямке, недостаточная защита металла или отсутствие ограждений могут сократить срок службы и создать опасную рабочую зону.

В разделе собраны решения, которые закладывают на этапе проекта или добавляют при реконструкции. Они не заменяют основное оборудование, а обеспечивают корректный монтаж и эксплуатацию.

Когда нужны дополнительные решения

Армированный каркас приямка помогает точно сформировать посадочное место платформы и защитить его кромки. Горячее цинкование выбирают для повышенной защиты стальных элементов от коррозии в сложных условиях.

Защитные ограждения разделяют маршруты техники и персонала, прикрывают оборудование и опасные перепады. Их положение определяют по плану движения, а не добавляют после монтажа случайными участками.

Приямок, защита металла и ограждения

Таблица собрана по карточкам и документации производителя. Значения относятся к указанной модели; применимость конкретной комплектации подтверждается расчётом.

Ниже используются оригинальные изображения позиций из каталога. Они нужны для идентификации серии; цвет, размеры и опции уточняются в карточке товара.

DPAF

Теплоизолированный доковый приямок заводской готовности для установки уравнительной платформы.

Горячее цинкование

Защитное цинковое покрытие платформ для эксплуатации во влажной и агрессивной среде.

ДОРГАРД-430W01HS

Водяная воздушно-тепловая завеса для защиты промышленных ворот высотой до четырёх метров.

Защитные ограждения

Модульные металлические ограждения для защиты оборудования и конструкций от складской техники.

Оснащение и защита перегрузочного дока

Дополнительные элементы выбирают вместе с платформой, герметизатором, блоком управления и строительной частью. Их назначение — точно направить автомобиль, защитить проём и оборудование, осветить рабочую зону и согласовать движение водителя с оператором склада.

Направляющие для колёс

Исполнения OE22 и OE24 крепятся анкерами, OE23 и OE26 бетонируются. Стальная труба диаметром 159 мм, порошковое или оцинкованное покрытие.

Отбойные столбики

Столбик OE01 защищает угловые стойки ворот от погрузчика. Диаметр выбирают в диапазоне 100–159 мм, покрытие — порошковое или оцинкованное.

Доковые бамперы

Базовый BR250x250x100 имеет размеры 250 × 250 × 100 мм. Подвижные, консольные и усиленные исполнения подбирают по платформе и высоте кузовов.

Промышленный светофор

DL-LED согласует движение автомобиля и погрузчика. Подключение проверяют по используемому блоку управления и принятой логике блокировок.

Доковый светильник

Светодиодный светильник OE.DL010 с кронштейном освещает кузов и рабочую зону. Точку крепления и питание закладывают в проекте дока.

Датчики и блокировки

Фотоэлектрический сенсор 123-626 определяет присутствие автомобиля и используется в системе блокировки ворот, сигнализации и парковочной безопасности.

Крепёж, закладные элементы, монтажные комплекты, кабельные линии и защитные кожухи определяются по основанию, модели оборудования и схеме установки. Универсальный комплект без проверки строительной части не назначаем.

Стоимость рассчитывается по составу поста. Для предложения нужны модель платформы и герметизатора, план дока, размеры приямка, тип основания, условия коррозии и схема движения. Связанные работы описаны на страницах монтажа и ремонта перегрузочного оборудования.

Привязка к конкретному доку

Дополнительные элементы выбирают вместе с моделью платформы, конструкцией основания, влажностью, температурой и схемой движения. Размеры каркаса и ограждений должны соответствовать рабочим зонам оборудования.

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

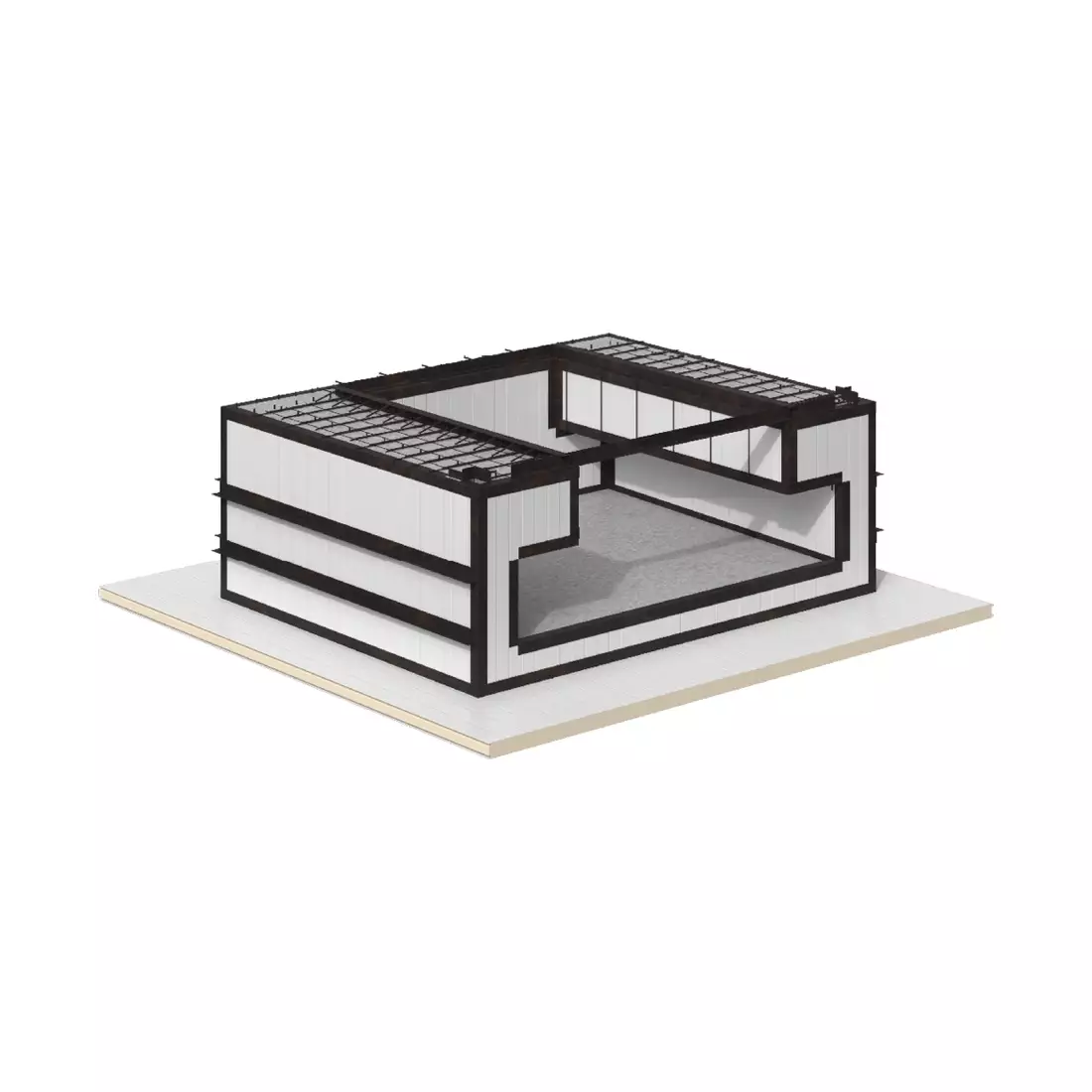

Доковый приямок DoorHan с армированным каркасом

Конструкция докового приямка

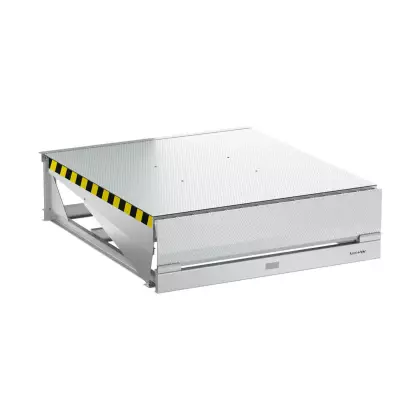

Горячее цинкование уравнительных платформ DoorHan

Платформа, герметизатор, направляющие, бамперы и ворота проектируются совместно. Блокировка, световая сигнализация и дополнительные опоры зависят от принятой технологии погрузки.

Проверяют отметки пола склада и площадки, приямок, подъезд автомобиля, габариты кузова, несущую способность основания и точки электропитания.

Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.

Состав проектного расчёта

Для предложения нужны план поста, модель основного оборудования, строительные отметки и требования к защите. В расчёте указываем изделие, крепления, покрытие, доставку и монтажные работы.

Если решение закладывается в новое здание, передаём данные для увязки со строительной частью. На действующем объекте сначала проверяем фактические размеры и состояние основания.
