Мобильная рампа DoorHan RMTS с опорой на кузов автомобиля
Мобильная рампа для односторонней загрузки с передачей рабочей нагрузки на кузов автомобиля.
от 3 264 286 ₽
Мобильные рампы DoorHan
Мобильные рампы DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Модели и типоразмеры
4 товаров

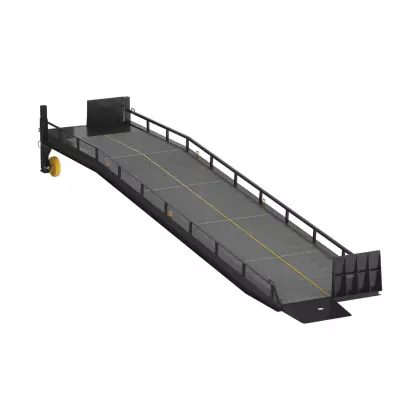

Мобильная рампа DoorHan RMFS без опоры на кузов автомобиля
Мобильная рампа для односторонней загрузки с собственными опорами и двухсегментной аппарелью.
от 3 295 070 ₽

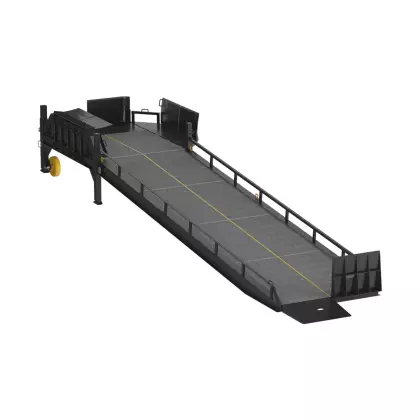

Трёхсторонняя мобильная рампа DoorHan 3SRM
Мобильная рампа с тремя рабочими сторонами для одновременного обслуживания нескольких автомобилей.
от 4 010 138 ₽

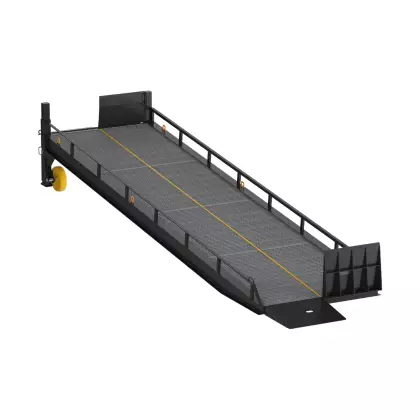

Укороченная мобильная рампа DoorHan RM
Укороченная мобильная рампа для односторонней загрузки на площадках с ограниченным пространством.
от 2 629 566 ₽
Что определить до выбора — Мобильные рампы
Решения раздела «Мобильные рампы» рассматривают как часть перегрузочного поста вместе с автомобилем, рампой, воротами и маршрутом погрузчика. Подбор по одному габариту не учитывает рабочий диапазон высот, нагрузку и безопасность операций.
Мобильные рампы DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Как подобрать решение
- диапазон высоты кузовов
- допустимая динамическая нагрузка
- ширина и глубина дока
- поворотная или выдвижная аппарель
- встроенный, подвесной или мобильный монтаж
- герметизация, направляющие и безопасность
Модели, конструкции и рабочие отличия
Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.
Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.
Модели и исполнения
| Модель | Назначение | Ширина конструкции | Ширина проезжей части | Высота подъёма |
|---|---|---|---|---|
| RMTS | Склады и открытые площадки с односторонней погрузкой, где допустима опора рампы на кузов автомобиля | 2 300 мм | 1 900 мм | 900-1 500 мм |
| RMFS | Логистические площадки и склады, где рампа должна работать независимо от несущей способности кузова | 2 200 мм | 1 900 мм | 1 100-1 700 мм |
| 3SRM | Распределительные центры и открытые площадки, где требуется одновременная работа с несколькими автомобилями | 2 300 мм | 1 900 мм | 1 100-1 700 мм |
| RM | Небольшие складские дворы и площадки с ограниченной длиной зоны погрузки | 2 200 мм | 1 900 мм | 1 100-1 600 мм |
Внешний вид и варианты исполнения
RMTS
Мобильная рампа для односторонней загрузки с передачей рабочей нагрузки на кузов автомобиля.
RMFS
Мобильная рампа для односторонней загрузки с собственными опорами и двухсегментной аппарелью.
3SRM
Мобильная рампа с тремя рабочими сторонами для одновременного обслуживания нескольких автомобилей.
RM
Укороченная мобильная рампа для односторонней загрузки на площадках с ограниченным пространством.
Проектная привязка и подготовка объекта
Нужны данные по транспорту, массе техники с грузом, интенсивности, рампе, приямку, фасаду, подъезду и водоотводу. Строительную часть проверяют до заказа оборудования.
Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.
Конструкция и монтажные схемы
Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.
Конструкция RMTS
Стандартное конструктивное решение RMTS
Базовая комплектация RMTS
Замер и подготовка объекта
Проверяют отметки пола склада и площадки, приямок, подъезд автомобиля, габариты кузова, несущую способность основания и точки электропитания.
Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.
Как выбрать тип мобильной рампы
Главное различие — передаёт ли рампа нагрузку на кузов автомобиля. RMTS опирается аппарелью на кузов и подходит для односторонней загрузки, если транспорт допускает такую схему. RMFS стоит на собственных регулируемых опорах и не создаёт дополнительную нагрузку на кузов. 3SRM позволяет организовать трёхстороннюю загрузку, а укороченная RM используется при недостатке места.
| Серия | Габарит | Рабочая высота | Нагрузка |
|---|---|---|---|
| RMTS | 11 100 × 2 300 мм | 900–1 500 мм | 7 000 или 10 000 кг |
| RMFS | 12 375 × 2 200 мм | 1 100–1 700 мм | 7 000 или 10 000 кг |
| 3SRM | 12 375 × 2 300 мм | 1 100–1 700 мм | 7 000 или 10 000 кг |
| RM | 9 880 × 2 200 мм | 1 100–1 600 мм | 7 000 или 10 000 кг |
Проезжая часть стандартных исполнений — 1 900 мм. Допустимую нагрузку считают как общий вес погрузчика, груза и водителя. Кроме полной массы проверяют точечную нагрузку колёс: стандартное значение 1,3 Н/мм², повышенное исполнение согласуют отдельно.
Площадка, погрузчик и правила работы
Для рампы нужна ровная твёрдая площадка, свободная зона маневрирования и место хранения. До начала работ автомобиль фиксируют, рампу выставляют по высоте и закрепляют по инструкции. Аппарель должна лежать на кузове по всей ширине и заходить не менее чем на 250 мм. Скорость погрузчика на рампе — не более 5 км/ч.
- погрузчик имеет пневматические колёса; техника с высокой точечной нагрузкой требует отдельного согласования
- суммарная масса погрузчика, груза и водителя не превышает паспортную
- в рабочей зоне нет людей и посторонних предметов
- рампу не поднимают и не перемещают с грузом на настиле
- аппарели и опоры занимают рабочее положение до заезда
- после работы рампу переводят в стояночное положение
Для подбора сообщите модели и массу погрузчиков, тип колёс, максимальный груз, высоты кузовов, число машин и циклов за смену, схему движения, размеры площадки, наличие 380 В и минимальную температуру эксплуатации.
Дополнительные сведения из заводской документации
Для раздела «Мобильные рампы» заводская документация проверена у 4 из 4 представленных моделей. Ниже вынесены сведения, которые дополняют основную таблицу сравнения; они не заменяют паспорт и инструкцию конкретного исполнения.
Параметры, которые дополнительно указаны в документах
- Мобильная рампа DoorHan RMTS с опорой на кузов автомобиля: Температура эксплуатации — °С — -30...+50.
- Мобильная рампа DoorHan RMFS без опоры на кузов автомобиля: Температура эксплуатации — °С — -30...+50.
- Трёхсторонняя мобильная рампа DoorHan 3SRM: Температура эксплуатации — °С — -30...+50.
- Укороченная мобильная рампа DoorHan RM: Температура эксплуатации — °С — -30...+50.
Что открыть в инструкции до монтажа или применения
В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, проверка перед запуском, уход и очистка. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.
Где проверить первоисточник
- Мобильная рампа DoorHan RMTS с опорой на кузов автомобиля (2 документа)
- Мобильная рампа DoorHan RMFS без опоры на кузов автомобиля (2 документа)
- Трёхсторонняя мобильная рампа DoorHan 3SRM (2 документа)
- Укороченная мобильная рампа DoorHan RM (2 документа)
Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
Комплектация, монтаж и приёмка
При приёмке проверяют крепления, рабочий ход, переходные поверхности, бамперы, управление, блокировки и аварийные режимы. Последовательность операций закрепляют в инструкции для персонала.
Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.
Что влияет на стоимость
- размеры и выбранная модель
- исполнение и материалы
- базовая комплектация и дополнительные опции
- автоматика, управление и устройства безопасности
- подготовка места установки
- доставка, монтаж и пусконаладка
Расчёт стоимости и комплект документов
Стоимость сравнивают по полному составу: основное изделие, обязательные компоненты, опции, подготовка объекта, доставка, монтаж и пусконаладка. Разные границы поставки делают итоговые суммы несопоставимыми.
В итоговом предложении указывают исходные данные, модель и исполнение, количество, сроки, доставку, монтаж, проверку и документы. Допущения и исключённые работы выделяют отдельно.
Частые вопросы
Что нужно для расчёта мобильные рампы?
Проверяют отметки пола склада и площадки, приямок, подъезд автомобиля, габариты кузова, несущую способность основания и точки электропитания.
Как выбрать подходящую модель?
Сначала определяют назначение и ограничения объекта, затем сравнивают рабочие диапазоны и комплектацию конкретных моделей в таблице и карточках.
Можно ли изменить базовую комплектацию?
Дополнительные опции добавляют только после проверки совместимости с выбранной серией, размером и условиями эксплуатации.
Почему точная цена появляется после расчёта?
Стоимость зависит от размера, исполнения, опций, подготовки объекта, доставки и монтажа. Для части изделий применяется проектная комплектация.
Кто выполняет монтаж и обслуживание?
ДорХан-Урал выполняет замер, поставку, монтаж, пусконаладку и сервис оборудования в Екатеринбурге и Свердловской области.
