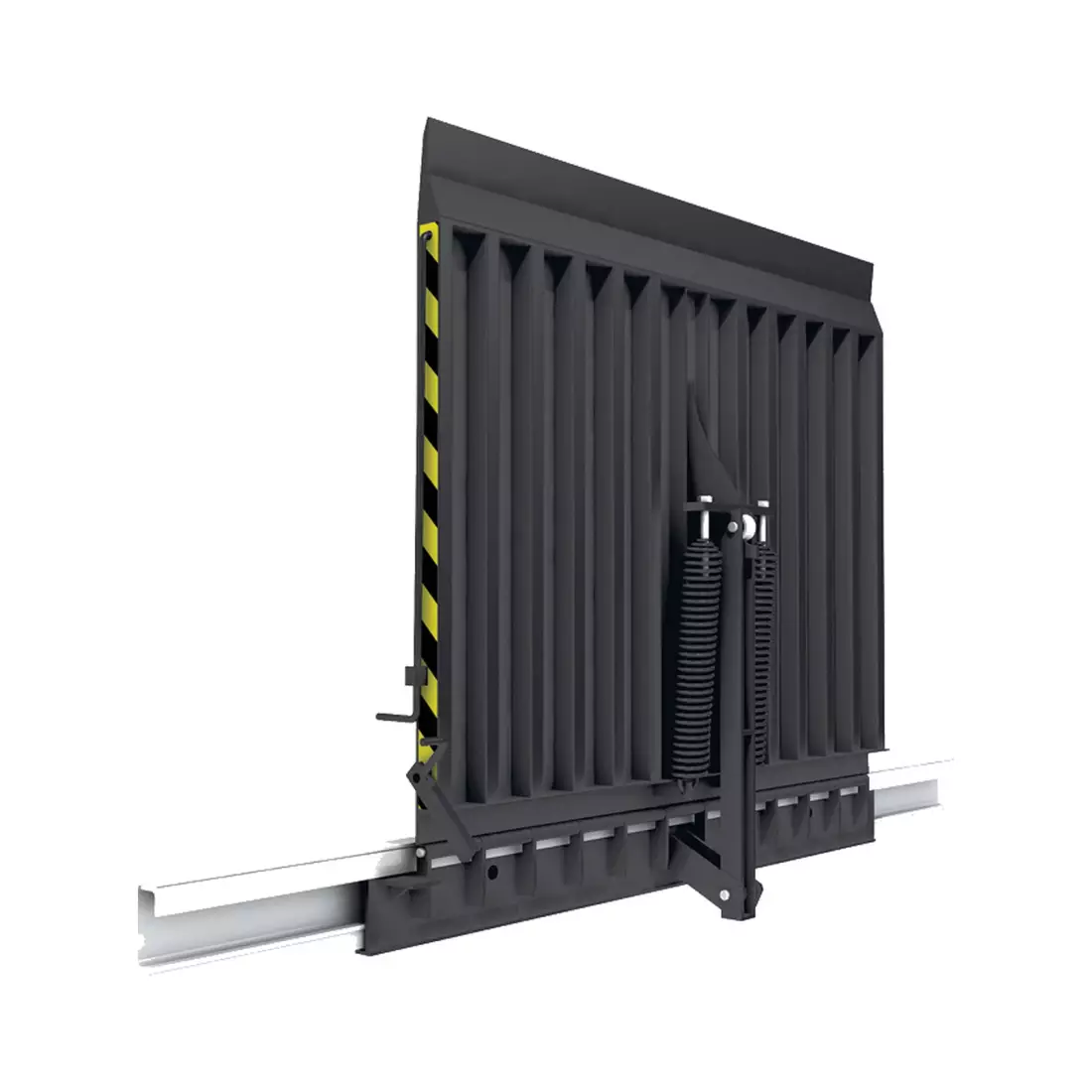

Откидной скользящий мост DoorHan FTS
Механический откидной мост, перемещаемый вдоль рампы по направляющему рельсу.
от 397 555 ₽
Мосты DoorHan
Мосты DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Модели и типоразмеры
3 товаров
Откидной стационарный мост DoorHan FTF
Стационарный механический откидной мост для одной точки погрузки на открытой рампе.
от 350 439 ₽
Переносной мост DoorHan MT
Переносной механический мост для объектов с небольшим грузопотоком без стационарного дока.
от 338 801 ₽
Подбор решения в категории «Мосты»
Решения раздела «Мосты» рассматривают как часть перегрузочного поста вместе с автомобилем, рампой, воротами и маршрутом погрузчика. Подбор по одному габариту не учитывает рабочий диапазон высот, нагрузку и безопасность операций.
Мосты DoorHan: сравнение моделей, рабочие характеристики, варианты исполнения, комплектация, требования к замеру и монтажу. Подберём решение для объекта в Екатеринбурге и Свердловской области.
Как подобрать решение
- диапазон высоты кузовов
- допустимая динамическая нагрузка
- ширина и глубина дока
- поворотная или выдвижная аппарель
- встроенный, подвесной или мобильный монтаж
- герметизация, направляющие и безопасность
Модели, конструкции и рабочие отличия
Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.
Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.
Модели и исполнения
| Модель | Назначение | Ширина конструкции | Тип моста | Длина конструкции |
|---|---|---|---|---|
| FTS | Открытые складские рампы с несколькими точками погрузки и парком автомобилей близкой высоты | 1 200, 1 500, 1 800, 2 000 мм | откидной скользящий | 1 000 или 1 500 мм |
| FTF | Постоянные точки погрузки на открытых рампах складов и производственных объектов | 1 200, 1 500, 1 800, 2 000 мм | откидной стационарный | 1 000 или 1 500 мм |
| MT | Склады с небольшим грузопотоком, где нет необходимости в стационарном перегрузочном доке | 1 800 или 2 000 мм | переносной | 2 000 мм |
Внешний вид и варианты исполнения
FTS
Механический откидной мост, перемещаемый вдоль рампы по направляющему рельсу.
FTF
Стационарный механический откидной мост для одной точки погрузки на открытой рампе.
MT
Переносной механический мост для объектов с небольшим грузопотоком без стационарного дока.
Проектная привязка и подготовка объекта
Нужны данные по транспорту, массе техники с грузом, интенсивности, рампе, приямку, фасаду, подъезду и водоотводу. Строительную часть проверяют до заказа оборудования.
Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.
Конструкция и монтажные схемы
Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.
Конструкция FTS
Монтаж и подготовка объекта FTS
Конструкция MT
Замер и подготовка объекта
Проверяют отметки пола склада и площадки, приямок, подъезд автомобиля, габариты кузова, несущую способность основания и точки электропитания.
Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.
Мост выбирают по реальному положению кузова у рампы
Номинальной грузоподъёмности недостаточно для выбора. Проверяют диапазон высот автомобилей, расстояние и угол между кузовом и рампой, опорную поверхность борта, движение погрузчика и возможность безопасно установить и убрать мост. Для скользящей модели дополнительно нужна свободная направляющая вдоль фронта погрузки.
| Условие | Что измерить или проверить | На что влияет |
|---|---|---|
| Автомобили | Высоты кузова, ширину и положение у рампы | Длину, ширину и рабочий угол моста |
| Техника | Полную массу с грузом, колёсную базу и колёса | Допустимую нагрузку и местное давление |
| Рампа | Кромку, основание, ровность и крепёжную зону | Тип установки и подготовительные работы |
| Поток | Количество операций и перемещение между постами | Стационарное, скользящее или переносное исполнение |
| Безопасность | Фиксацию автомобиля, ограждения и освещение | Регламент начала и завершения погрузки |
Проверка перед каждой перегрузочной операцией
- автомобиль остановлен в предусмотренном положении и зафиксирован
- мост полностью опирается на кузов и не может соскользнуть
- поверхность очищена от льда, воды и посторонних предметов
- нет деформаций, трещин, повреждений шарниров и креплений
- масса погрузчика с грузом не превышает допустимую нагрузку
- оператор видит границы моста и соблюдает установленную скорость
Повреждённый мост выводят из эксплуатации до осмотра. Переносную конструкцию перемещают только предусмотренным способом; самодельные удлинители, подкладки и сварочный ремонт без согласованной технологии недопустимы.
Дополнительные сведения из заводской документации
Для раздела «Мосты» заводская документация проверена у 3 из 3 представленных моделей. Ниже вынесены сведения, которые дополняют основную таблицу сравнения; они не заменяют паспорт и инструкцию конкретного исполнения.
Параметры, которые дополнительно указаны в документах
- Откидной скользящий мост DoorHan FTS: Лист верхний — мм — 5 (лист стальной рифленый «чечевичный»).
- Откидной скользящий мост DoorHan FTS: Аппарель — мм — 12 (лист стальной рифленый «чечевичный»).
- Откидной скользящий мост DoorHan FTS: Балки продольные — мм — 60 × 40 × 3 (профилированная труба).
- Откидной стационарный мост DoorHan FTF: Лист верхний — мм — 5 (лист стальной рифленый «чечевичный»).
- Откидной стационарный мост DoorHan FTF: Аппарель — мм — 12 (лист стальной рифленый «чечевичный»).
- Откидной стационарный мост DoorHan FTF: Балки продольные — мм — 60 × 40 × 3 (профилированная труба).
- Переносной мост DoorHan MT: Грузоподъемность — кг — 4 000.
- Переносной мост DoorHan MT: Лист верхний — мм — лист стальной рифленый «чечевичный» 5.
Что открыть в инструкции до монтажа или применения
В документации моделей раздела отдельно разобраны: монтаж и крепление, порядок эксплуатации, техническое обслуживание, проверка перед запуском, диагностика неисправностей, уход и очистка, хранение и транспортировка. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.
Где проверить первоисточник
- Откидной скользящий мост DoorHan FTS (4 документа)
- Откидной стационарный мост DoorHan FTF (4 документа)
- Переносной мост DoorHan MT (3 документа)
Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
Комплектация, монтаж и приёмка
При приёмке проверяют крепления, рабочий ход, переходные поверхности, бамперы, управление, блокировки и аварийные режимы. Последовательность операций закрепляют в инструкции для персонала.
Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.
Что влияет на стоимость
- размеры и выбранная модель
- исполнение и материалы
- базовая комплектация и дополнительные опции
- автоматика, управление и устройства безопасности
- подготовка места установки
- доставка, монтаж и пусконаладка
Расчёт стоимости и комплект документов
Стоимость сравнивают по полному составу: основное изделие, обязательные компоненты, опции, подготовка объекта, доставка, монтаж и пусконаладка. Разные границы поставки делают итоговые суммы несопоставимыми.
В итоговом предложении указывают исходные данные, модель и исполнение, количество, сроки, доставку, монтаж, проверку и документы. Допущения и исключённые работы выделяют отдельно.
Частые вопросы
Что нужно для расчёта мосты?
Проверяют отметки пола склада и площадки, приямок, подъезд автомобиля, габариты кузова, несущую способность основания и точки электропитания.
Как выбрать подходящую модель?
Сначала определяют назначение и ограничения объекта, затем сравнивают рабочие диапазоны и комплектацию конкретных моделей в таблице и карточках.
Можно ли изменить базовую комплектацию?
Дополнительные опции добавляют только после проверки совместимости с выбранной серией, размером и условиями эксплуатации.
Почему точная цена появляется после расчёта?
Стоимость зависит от размера, исполнения, опций, подготовки объекта, доставки и монтажа. Для части изделий применяется проектная комплектация.
Кто выполняет монтаж и обслуживание?
ДорХан-Урал выполняет замер, поставку, монтаж, пусконаладку и сервис оборудования в Екатеринбурге и Свердловской области.
