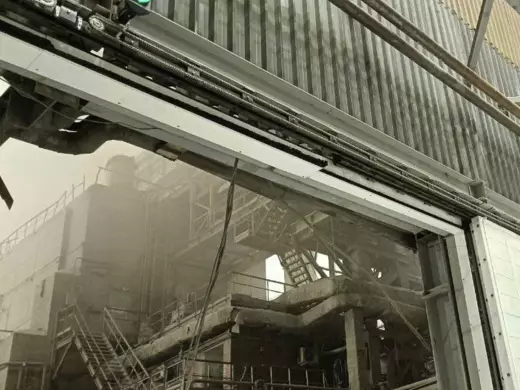

Откатные ворота DoorHan для промышленных объектов

Откатные ворота используют на проёмах, где важно сохранить свободным потолок и не занимать площадку перед въездом. Полотно перемещается вдоль стены, поэтому главным ограничением становится боковая зона. Её проверяют по всей траектории с учётом колонн, труб, оборудования и проходов.

Разные серии решают эту задачу по-разному. ISG не требует нижней направляющей, ISG-LG опирается на рельс в полу, ISG-90 меняет направление движения полотна, а телескопическая ITG сокращает необходимую длину отката для широкого проёма.

Выбор конструкции по планировке

Модель без нижней направляющей удобна для депо и цехов с рельсовыми путями, а также там, где пол нельзя нарушать. Исполнение с нижним рельсом рассматривают при подготовленном основании и возможности регулярно очищать направляющую.

Поворотно-откатная и телескопическая схемы помогают работать со сложной геометрией, но требуют точного плана и проверки траектории каждого элемента. Для наружных ворот отдельно оценивают ветер, снег и отвод воды.

Модели и исполнения

Таблица собрана по карточкам и документации производителя. Значения относятся к указанной модели; применимость конкретной комплектации подтверждается расчётом.

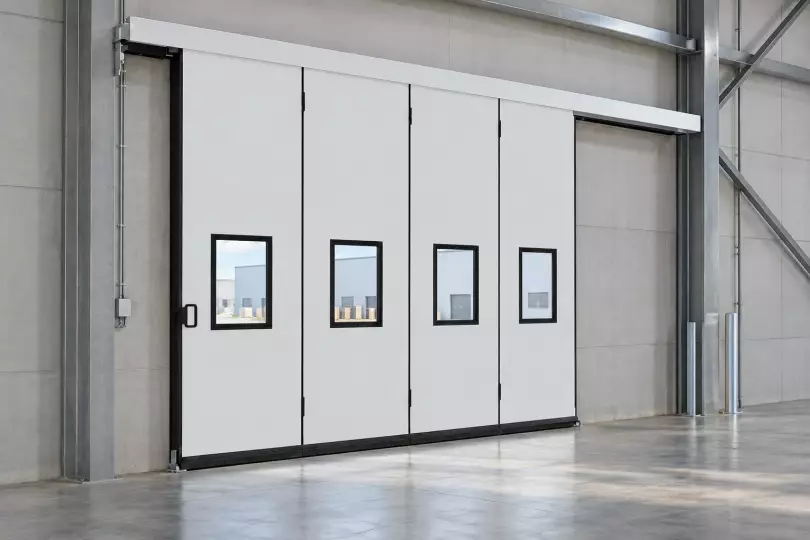

Ниже используются оригинальные изображения позиций из каталога. Они нужны для идентификации серии; цвет, размеры и опции уточняются в карточке товара.

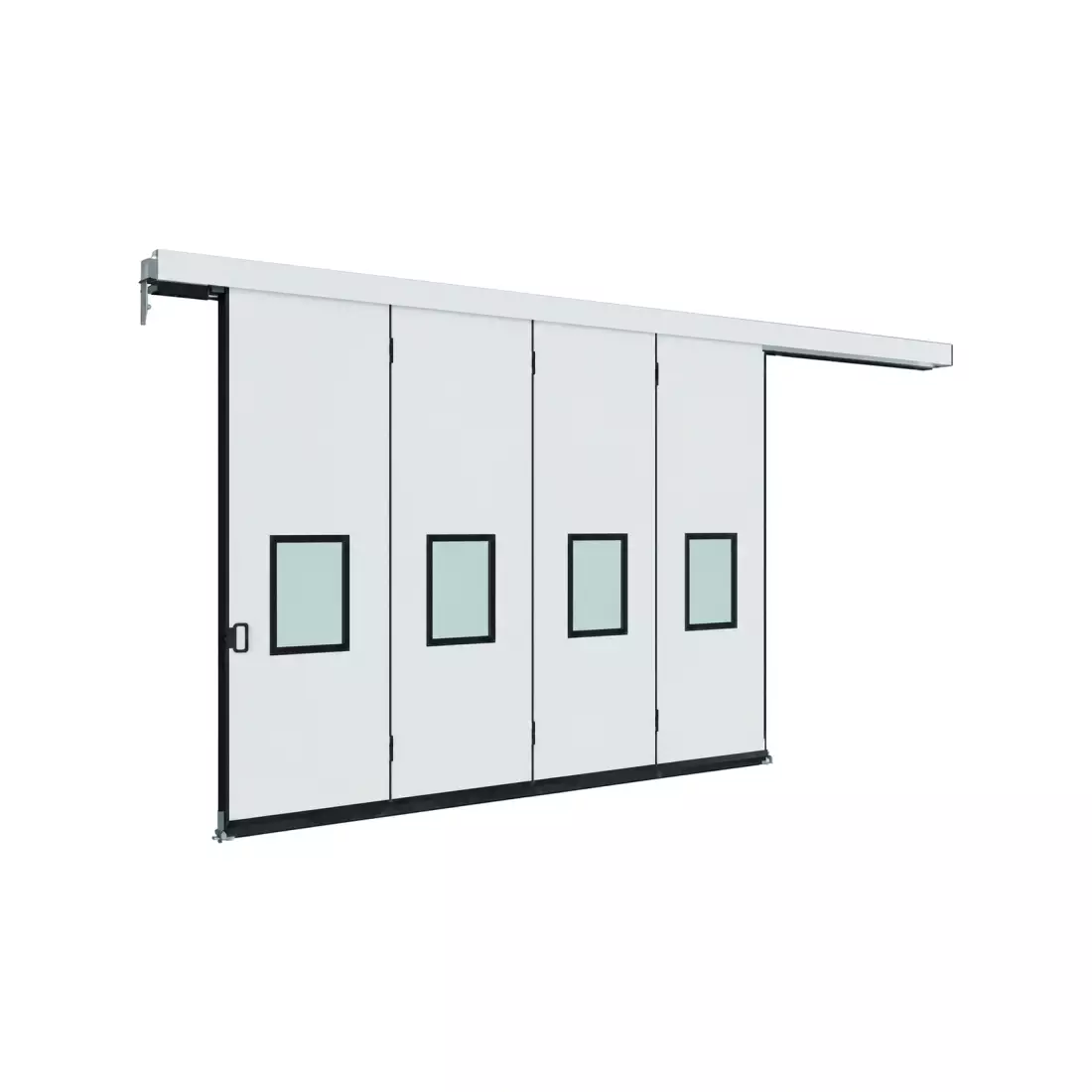

ISG

Откатные ворота для промышленных проёмов со свободной зоной проезда.

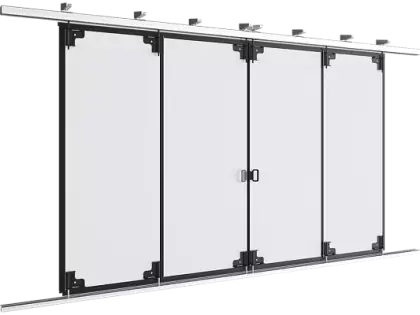

ISG-LG

Откатные ворота с нижней направляющей для широких проёмов и высоких ветровых нагрузок.

ISG-90

Проектные поворотно-откатные ворота для больших проёмов и сложной планировки помещения.

ITG

Телескопические откатные ворота для проёмов шириной до 30 м с компактной зоной парковки полотна.

Направляющие, привод и подготовка объекта

До заказа измеряют не только световой проём. Нужны длина свободной стены, ровность пола, размеры колонн, положение инженерных сетей и маршруты транспорта. Эти данные определяют возможность установки выбранной схемы.

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Схема открывания в две стороны

Схема открывания в одну сторону

Схема установки нижнего ролика

Комплектация определяется типом конструкции. Электропривод, блок управления, фотоэлементы, световая сигнализация и аварийный режим подбираются под технологический процесс.

Кроме проёма фиксируют колонны, фермы, коммуникации, отметки пола, зоны движения транспорта, питание и доступ для обслуживания.

Точные допустимые размеры, монтажные зоны и ограничения берутся из документации выбранной модели, а не переносятся с соседней серии.

Расчёт комплекта и работ

В предложение включаем полотно, направляющую систему, привод и управление, устройства безопасности, крепёж и согласованные работы. Для нестандартной планировки отдельно показываем подготовку основания или несущих элементов.

Предварительный расчёт делаем по размерам и фотографиям. Перед производством подтверждаем геометрию проёма, путь движения полотна и точки крепления на объекте.
