Складные ворота DoorHan для промышленных объектов

Складные ворота применяют там, где проём должен оставаться свободным по высоте, а вдоль стены недостаточно места для цельного откатного полотна. Створки складываются пакетами у краёв проезда, поэтому при проектировании важно учесть их положение в открытом состоянии.

Серия IFG работает без нижней направляющей, IFG-LG использует направляющую в полу, а IFG-P сочетает складную схему с панорамным заполнением. Выбор зависит от основания, размеров проёма, ветровой нагрузки и требований к внешнему виду.

Как определить подходящее исполнение

Если через проём проходят рельсы или пол нельзя нарушать, в первую очередь рассматривают конструкцию без нижней направляющей. Рельсовое исполнение требует подготовленного основания, зато его можно использовать на крупных проёмах при соблюдении монтажных условий.

Панорамное полотно подходит автосалонам, выставочным и сервисным объектам. Для него дополнительно проверяют требования к обзору, теплотехнике и защите прозрачного заполнения.

Модели и рабочие отличия

Варианты сначала сравнивают по назначению и допустимым условиям, затем — по размерам, конструкции, материалам, управлению и опциям. Параметры из карточки относятся к конкретной модели; отсутствие значения не означает отсутствие ограничения.

Короткий список формируют только после исключения несовместимых решений. Если данных объекта недостаточно, их запрашивают до расчёта, а не компенсируют запасом или более дорогой комплектацией.

Внешний вид и варианты исполнения

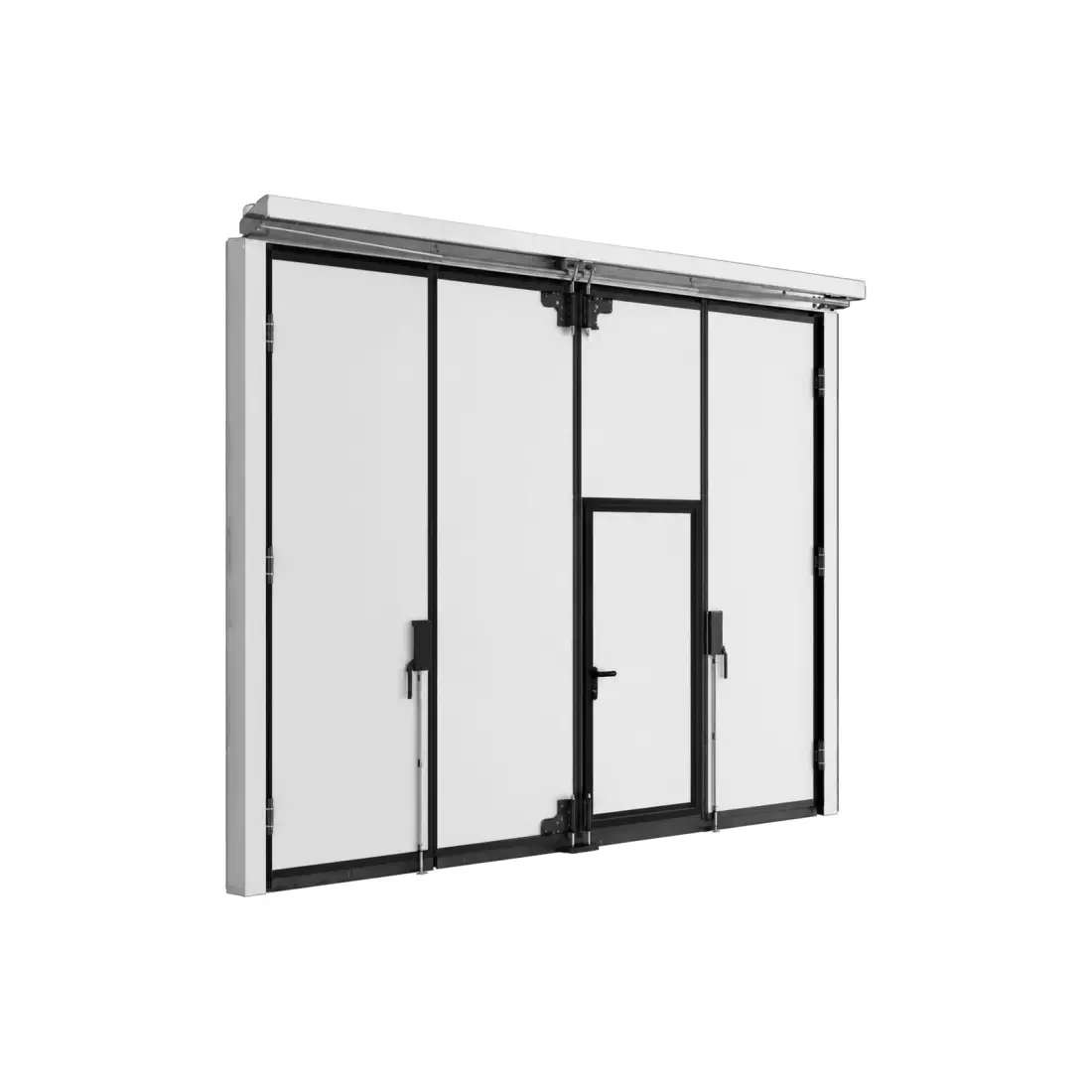

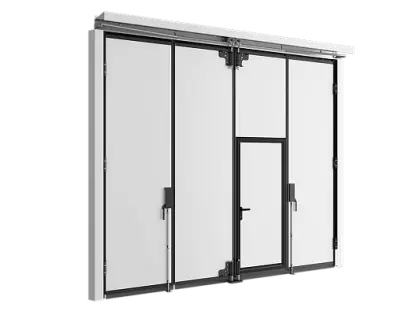

IFG

Тёплые складные ворота для промышленных проёмов без напольной направляющей.

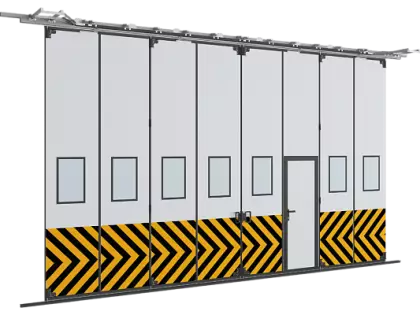

IFG-LG

Складные ворота с нижней направляющей для проёмов шириной до 30 м.

IFG-P

Панорамные складные ворота без нижней направляющей для остеклённых фасадов.

Подготовка проёма и зоны складывания

На объекте фиксируют боковые зоны, размеры колонн, состояние пола, направление открывания и положение оборудования. В открытом положении пакеты створок не должны пересекаться с маршрутами людей и техники.

На объекте проверяют проём, колонны и фермы, отметки пола, коммуникации, зоны движения, температуру, ветер и питание. Монтажную схему конкретной модели сопоставляют с фактическими условиями.

Схемы и опубликованные диапазоны используются для предварительной проверки. Итоговые размеры, крепления и условия монтажа подтверждают по актуальной документации выбранного исполнения.

Конструкция и монтажные схемы

Показаны оригинальные материалы производителя без перерисовки геометрии и подписей.

Схема открывания 0 + 2

Схема открывания 2 + 2

Схема открывания 4 + 4

После монтажа проверяют механику, управление, устройства безопасности и аварийные режимы. Персоналу передают порядок ежедневного осмотра и признаки, при которых оборудование останавливают.

Обязательные и дополнительные элементы перечисляют в спецификации. Компоненты не заменяют похожими без проверки совместимости, потому что это может изменить рабочие характеристики и безопасность.

Комплектация и расчёт

В расчёт включаем выбранную серию, количество и направление створок, заполнение, привод, управление, устройства безопасности, подготовку проёма и монтаж. Для панорамного исполнения отдельно согласуем материал и расположение прозрачных секций.

Для предварительного предложения нужны размеры, фотографии и план прилегающей зоны. Итоговую спецификацию выпускаем после проверки точек крепления и свободного движения створок.
