Универсальный Т-профиль DoorHan DHS-T-6080
Профиль для ворот универсальный стальной неокрашенный Т-образный Т‑профиль применяется для формирования полотна распашных и откатных уличных ворот, отдельно стоящих калиток.
Цена по запросу
Комплектующие DoorHan для уличных ворот
Направляющие балки, роликовые опоры, ловители и профиль DoorHan для изготовления откатных и распашных ворот. Подберём несущую систему по массе полотна и организуем поставку в Екатеринбурге и Свердловской области.
Модели и типоразмеры
5 товаров
Система роликов и направляющих DoorHan DHS20460
60 х 55 х 3, L = 6 000 мм В состав комплекта входит все необходимое для сборки и установки сдвижных ворот.
23 524 ₽
Система роликов и направляющих DoorHan DHS20360
71 × 60 × 3,5, L = 6 000 мм В состав комплекта входит все необходимое для сборки и установки сдвижных ворот.
7 287 ₽
Система роликов и направляющих DoorHan DHS20160
95 × 88 × 5, L = 6 000 мм В состав комплекта входит все необходимое для сборки и установки сдвижных ворот.
59 691 ₽
Система роликов и направляющих DoorHan DHS20260
138 х 144 х 6, L = 8 000 мм применяется для сборки и установки ворот собственного изготовления.
150 824 ₽
Как выбрать комплектующие для уличных ворот
Несущую систему откатных ворот выбирают по массе готового полотна, а не только по ширине проёма. Учитывают раму, заполнение, противовес, ветровую нагрузку и эксплуатационный запас. Универсальный Т-профиль применяется при изготовлении рамы уличных ворот и отдельно стоящих калиток.
До 350 кг
DHS20460: балка 60 × 55 × 3 мм длиной 6 000 мм.
До 600 кг
DHS20160: балка 95 × 88 × 5 мм длиной 6 000 мм.
До 1 200 кг
DHS20260: балка 138 × 144 × 6 мм длиной 8 000 мм.
Модели, размеры и отличия
Сравнение построено по актуальным карточкам и документации DoorHan. Числовые диапазоны относятся к указанным сериям; применимость конкретной комплектации подтверждается расчётом.
| Система | Нагрузка | Сечение и стенка | Длина балки |
|---|---|---|---|
| DHS20460 | До 350 кг | 60 × 55 мм; 3 мм | 6 000 мм |
| DHS20360 | До 400 кг | 71 × 60 мм; 3,5 мм | 6 000 мм |
| DHS20160 | До 600 кг | 95 × 88 мм; 5 мм | 6 000 мм |
| DHS20260 | До 1 200 кг | 138 × 144 мм; 6 мм | 8 000 мм |
| DHS-T-6080 | Профиль рамы | 60 × 80 мм; 1,5 мм | По карточке изделия |
Размеры указаны для выбора направления расчёта. Проектирование основания, опор и автоматики выполняется по фактическим данным объекта.
Что входит в несущую систему

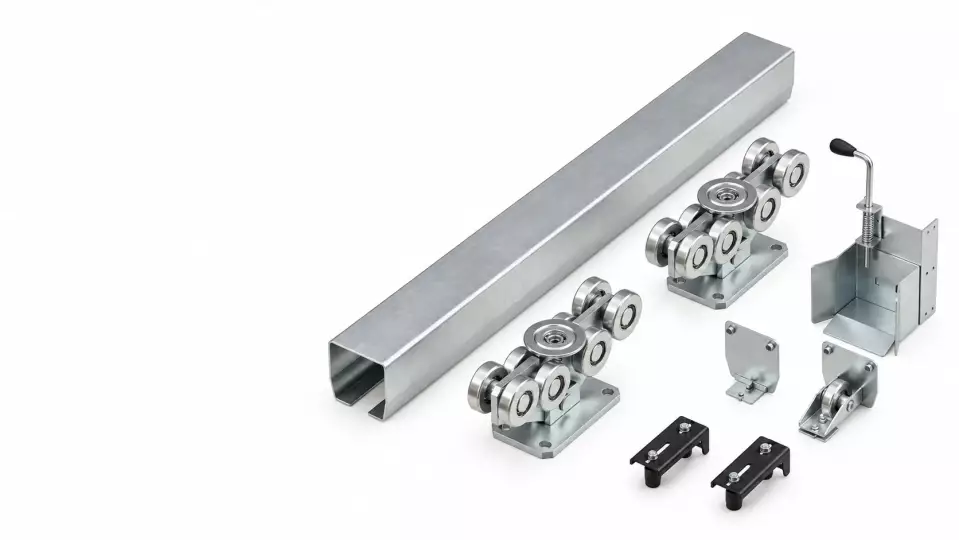

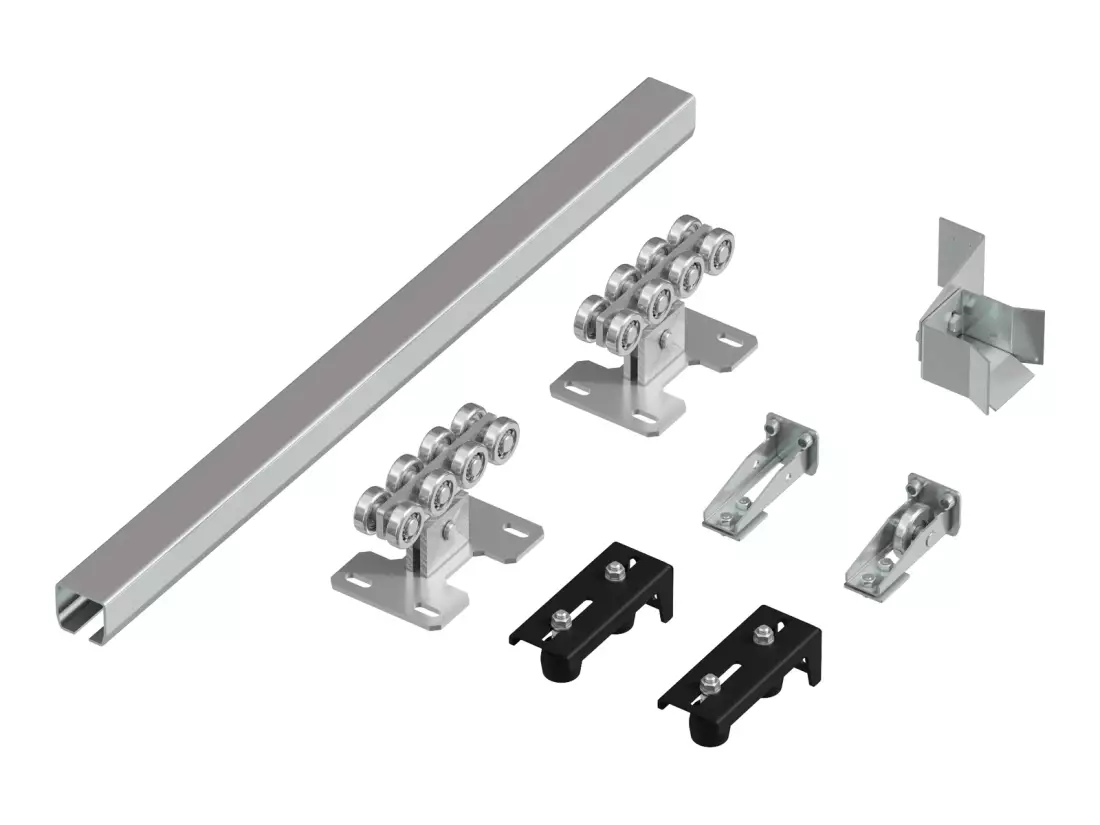

Для консольных откатных ворот совместно подбирают направляющую балку, роликовые опоры, верхние ролики, концевой ролик, нижний и верхний ловители. Конкретный состав сверяют с карточкой системы. Смешивать балку и роликовые опоры разных серий без подтверждённой совместимости нельзя.
Комплектующие отвечают за механику ворот, но не заменяют готовый проект полотна и основания. Для полностью собранного въезда смотрите откатные ворота DoorHan; после расчёта фактической массы подбирают привод для откатных ворот.
Конструкция и варианты исполнения
Оригинальные изображения и схемы производителя помогают сопоставить конструкции без условных иллюстраций. Доступность цвета, заполнения и опций проверяется для выбранной серии и размера.
DHS20460
Компактная система для полотна массой до 350 кг.
DHS20160
Усиленная система с допустимой нагрузкой до 600 кг.
DHS20260
Система с восьмиметровой балкой для полотна до 1 200 кг.
Что проверить на объекте
Точный замер выполняют после готовности опор и понимания отметки чистового покрытия. До выезда можно подготовить размеры, фотографии и схему подъезда.
01
Рассчитать массу рамы и заполнения
02
Добавить массу противовеса и навесных элементов
03
Проверить длину балки относительно конструкции
04
Не смешивать элементы разных несущих систем без подтверждения
05
Предусмотреть закладную и регулировку роликов
06
Подобрать привод уже после определения фактической массы
От чего зависит стоимость
Фиксированная цена без размеров и комплектации может быть только для готового стандартного изделия. Для остальных решений стоимость формируется после проверки исходных данных.
- тип и размер несущей системы
- комплектность роликов и ловителей
- длина и сечение профиля
- масса готового полотна
- закладные и фундамент
- доставка длинномерной балки
Частые вопросы
Как выбрать комплект роликов?
Сначала рассчитывают полную массу полотна с рамой, заполнением и противовесом, затем выбирают систему с подтверждённым запасом.
Можно ли ориентироваться только на ширину ворот?
Нет. Одинаковые по ширине ворота могут значительно различаться по массе из-за рамы, заполнения и противовеса.
Что входит в систему?
Обычно применяются балка, роликовые опоры, верхние ролики, концевой ролик и ловители. Точный состав указан в карточке конкретной серии.
Для чего нужен Т-профиль?
DHS-T-6080 используют при формировании полотна распашных и откатных ворот и отдельно стоящих калиток.
Когда выбирать DHS20260?
Эта система рассчитана на нагрузку до 1 200 кг и балку длиной 8 000 мм. Применимость подтверждается расчётом конструкции.
Дополнительные сведения из заводской документации
Для раздела «Комплектующие для уличных ворот DoorHan» заводская документация проверена у 5 из 5 представленных моделей. Ниже вынесены сведения, которые дополняют основную таблицу сравнения; они не заменяют паспорт и инструкцию конкретного исполнения.
Особенности конкретных исполнений
- Универсальный Т-профиль DoorHan DHS-T-6080: назначение: несущие элементы полотна ворот и калиток;
- Универсальный Т-профиль DoorHan DHS-T-6080: неокрашенную сталь защищают после механической обработки;
- Универсальный Т-профиль DoorHan DHS-T-6080: сечение профиля не заменяет расчёт жёсткости готовой рамы.
- Система роликов и направляющих DoorHan DHS20460: Надежная и долговечная система, конструкция из высокопрочной стальной балки и направляющих.
- Система роликов и направляющих DoorHan DHS20460: Комплектующие производятся на высокоточном оборудовании в заводских условиях.
- Система роликов и направляющих DoorHan DHS20460: Все элементы защищены от образования коррозии.
- Система роликов и направляющих DoorHan DHS20460: Экономически выгодное решение при самостоятельном производстве ворот.
Что открыть в инструкции до монтажа или применения
В документации моделей раздела отдельно разобраны: монтаж и крепление, меры безопасности, электрическое подключение, проверка перед запуском, порядок эксплуатации, техническое обслуживание, хранение и транспортировка. Набор разделов различается по модели, поэтому руководство выбирают по точному обозначению изделия.
Где проверить первоисточник
- Универсальный Т-профиль DoorHan DHS-T-6080 (1 документ)
- Система роликов и направляющих DoorHan DHS20460 (4 документа)
- Система роликов и направляющих DoorHan DHS20360 (4 документа)
- Система роликов и направляющих DoorHan DHS20160 (4 документа)
- Система роликов и направляющих DoorHan DHS20260 (4 документа)
Перед заказом сверяйте редакцию файла, маркировку модели и фактическую комплектацию: одно название серии не подтверждает взаимозаменяемость исполнений.
