Комплектующие DoorHan для откатных ворот

Комплект для откатных ворот подбирают как систему

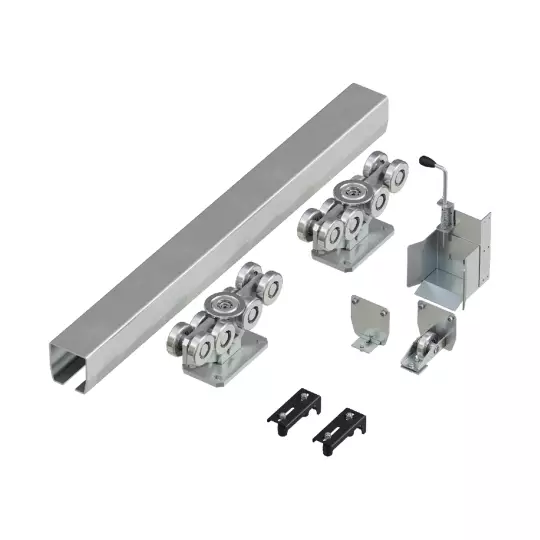

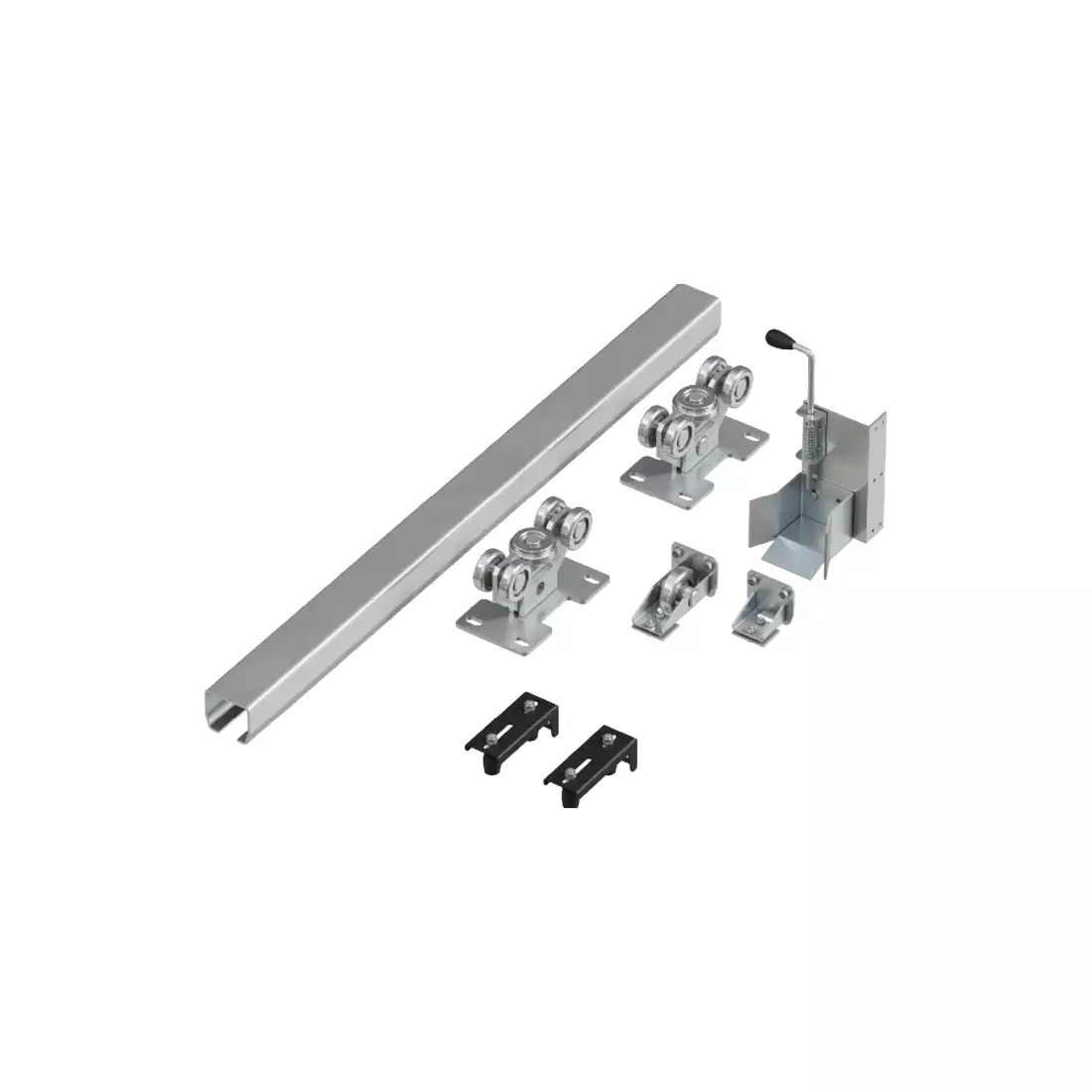

В консольных откатных воротах направляющая балка, роликовые опоры, верхние направляющие, концевой ролик, нижний и верхний уловители работают совместно. Набор выбирают по расчётной массе и длине полотна, ширине проёма, размеру противовеса и ветровой нагрузке. Покупка отдельных деталей без проверки серии и совместимости может привести к перекосу, тяжёлому ходу и преждевременному износу.

В разделе представлены заводские системы DoorHan DHS и универсальный Т-профиль для изготовления каркаса. Конкретный состав комплекта сверяют с карточкой выбранной модели, потому что допустимая нагрузка, размер балки и количество деталей у серий различаются.

Что входит в механизм откатных ворот

Каркас и закладная для откатных ворот

Каркас должен сохранять геометрию под собственным весом, ветровой нагрузкой и нагрузкой от заполнения. Размер противовеса связан с шириной проёма и конструкцией системы. Универсальный Т-профиль упрощает сборку рамы, но не заменяет расчёт раскосов, точек сварки и защиты металла от коррозии.

Закладная передаёт нагрузку от роликовых опор на фундамент. Её длину, сечение и глубину заложения нельзя назначать только по массе створки. Учитывают грунт, промерзание, положение проезда, кабельные трассы и монтажные размеры выбранной системы. Схему основания согласовывают до бетонирования.

Данные для подбора комплекта

Монтаж и регулировка механической части

Роликовые опоры выставляют по одной оси и закрепляют с возможностью точной регулировки. После навешивания проверяют горизонтальность хода, зазоры, положение верхних роликов и заход створки в уловители. Балка не должна касаться грунта, а створка не должна передавать ударную нагрузку на привод в закрытом положении.

Расстояние между роликовыми опорами берут из расчёта и монтажной документации выбранной системы. Универсального расстояния для всех проёмов и всех серий нет.

Механические комплектующие и автоматика

Этот раздел предназначен для несущей системы и фурнитуры откатных ворот. Электропривод, блок управления, фотоэлементы, сигнальная лампа и пульты относятся к автоматике и подбираются после проверки массы полотна, интенсивности и условий эксплуатации.

Перейти к приводам для откатных ворот

Что влияет на стоимость набора

• серия и расчётная грузоподъёмность системы
• сечение и длина направляющей балки
• состав роликов, уловителей, заглушек и кронштейнов
• Т-профиль и металл для изготовления каркаса
• зубчатая рейка и крепления при последующей автоматизации
• доставка, подготовка закладной, монтаж и регулировка
