Каркасно-тентовый ангар ремонтной мастерской
Как реализовали проект
Назначение объекта
Каркасно‑тентовое укрытие предназначено для круглогодичной эксплуатации в качестве ремонтно‑механических мастерских с размещением производственных, складских и бытовых зон, а также с обеспечением сквозного проезда техники.
Работы выполнялись на территории действующего промышленного предприятия.
Исходные данные и техническое задание
Проект реализован строго в соответствии с техническим заданием заказчика.Техническим заданием были определены:
- габариты сооружения под обслуживание и проезд техники;
- требуемая высота внутреннего пространства;
- необходимость сквозного проезда через здание;
- размещение блочно‑модульных помещений;
- круглогодичная эксплуатация;
- требования промышленной и пожарной безопасности;
- выполнение работ в условиях действующего предприятия.
Все проектные и конструктивные решения принимались исключительно в рамках требований ТЗ.
Инженерная проработка
На стадии проектирования выполнена многовариантная инженерная проработка — 5 расчётных моделей каркасно‑тентового укрытия.Модели отличались:
- конструктивной схемой каркаса;
- шагом и конфигурацией несущих элементов;
- вариантами тентового покрытия и утепления;
- технологией монтажа.
В рамках проработки учитывались нормативные снеговые и ветровые нагрузки, эксплуатационные и температурные воздействия, а также монтажные нагрузки.
По результатам сравнительного анализа выбрано решение, соответствующее требованиям технического задания и условиям эксплуатации объекта.

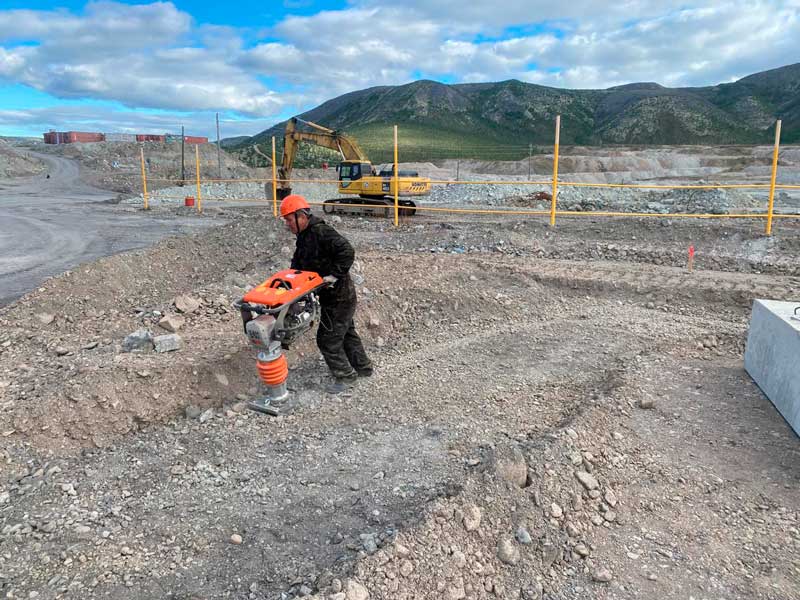

Подготовка строительной площадки
На начальном этапе выполнена подготовка площадки под размещение сооружения.Работы включали планировку и выравнивание основания, а также подготовку мест под размещение фундаментных элементов с учётом условий действующего производства.

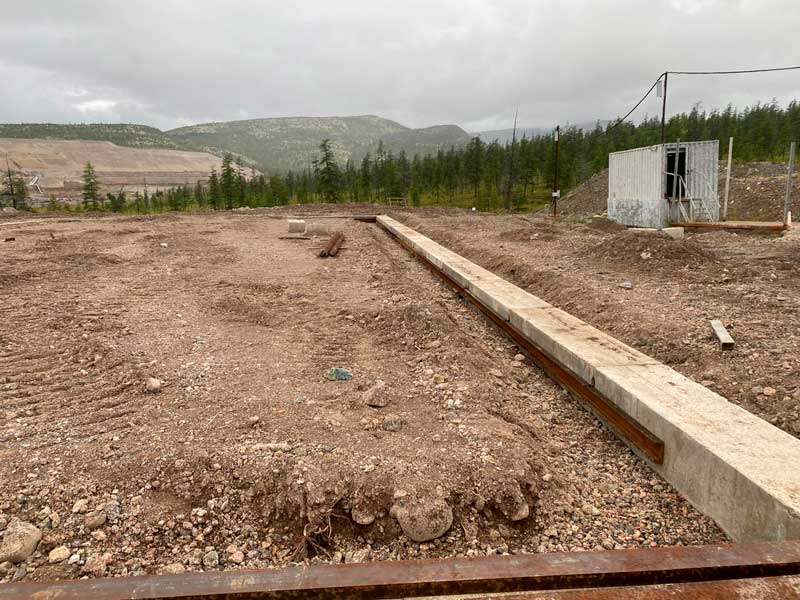

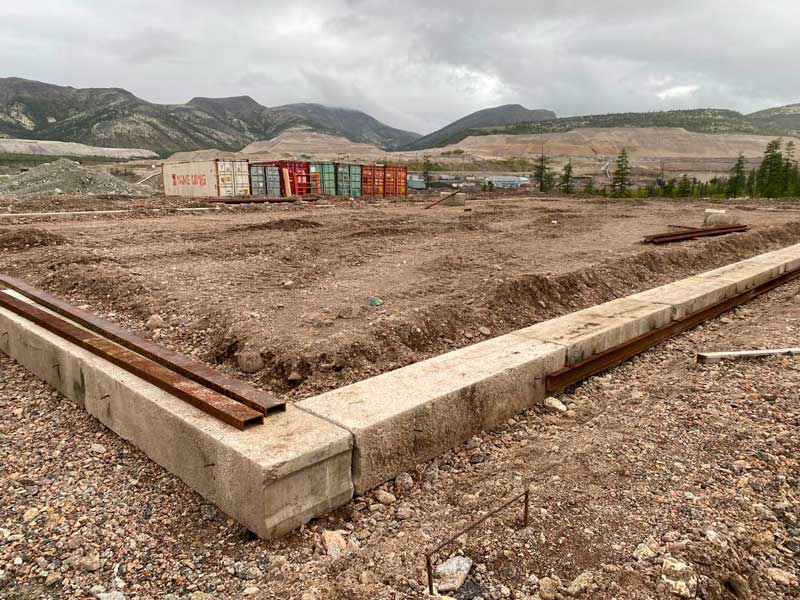

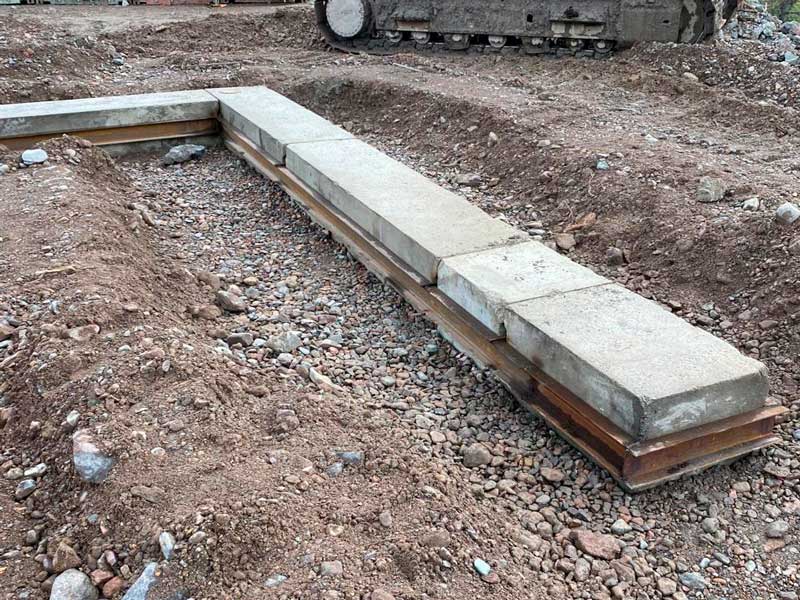

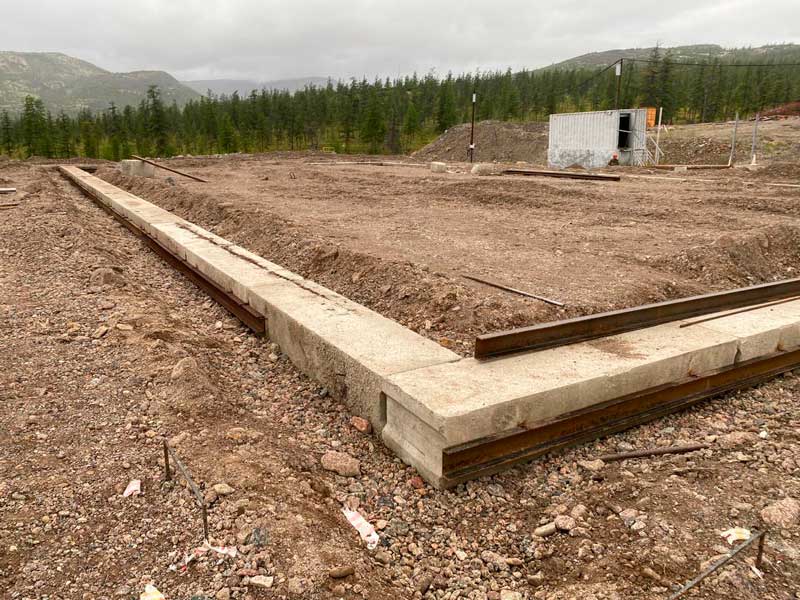

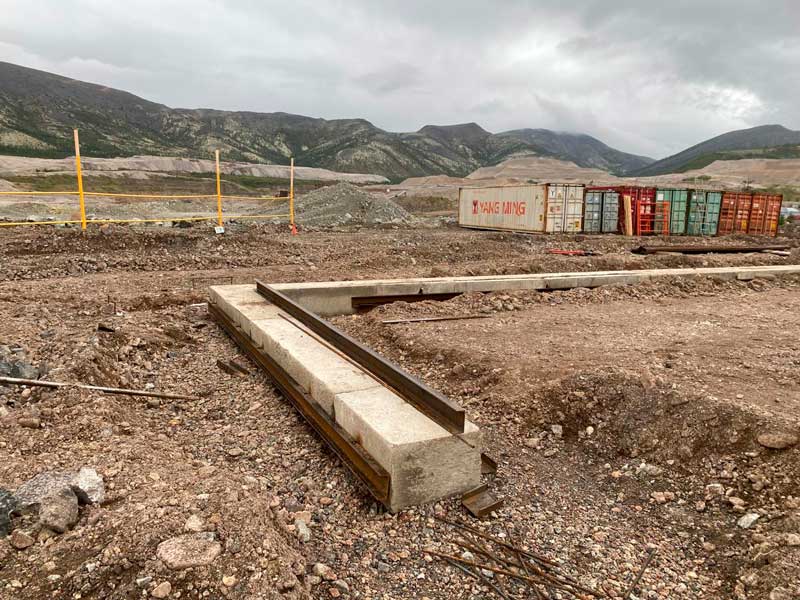

Фундаментное основание

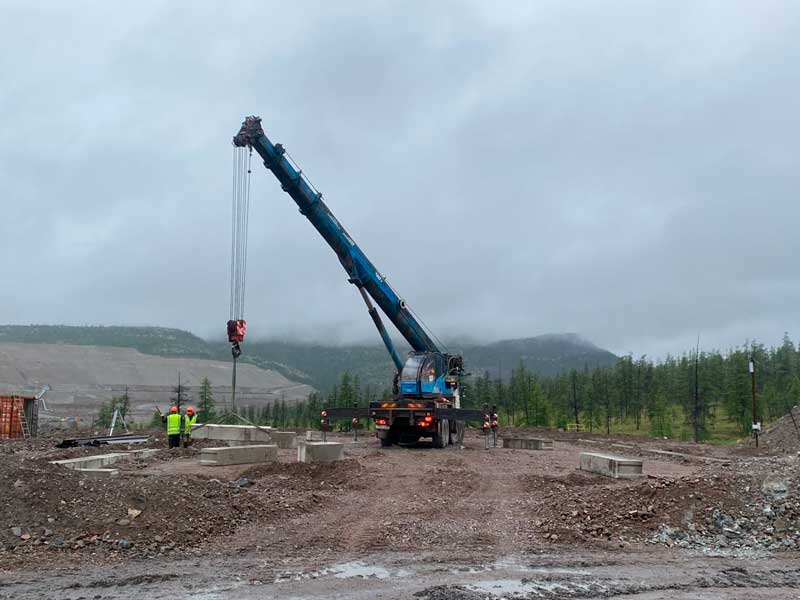

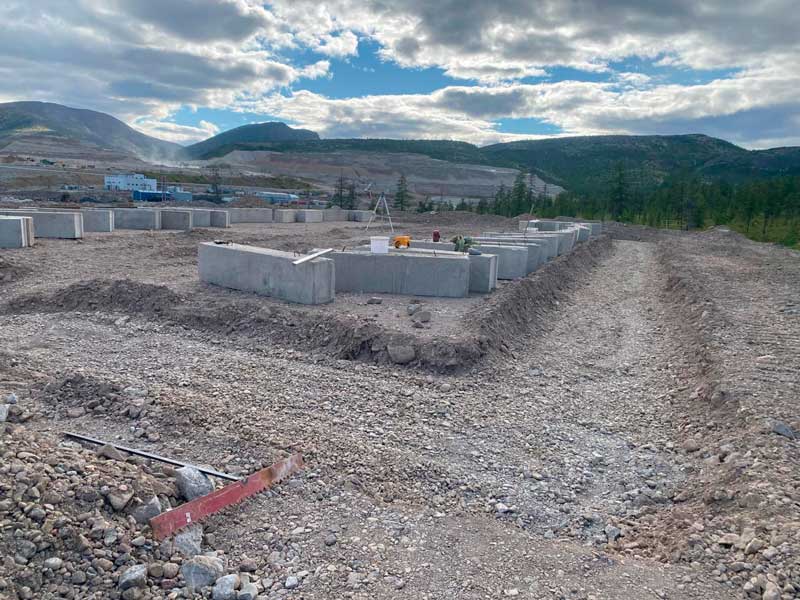

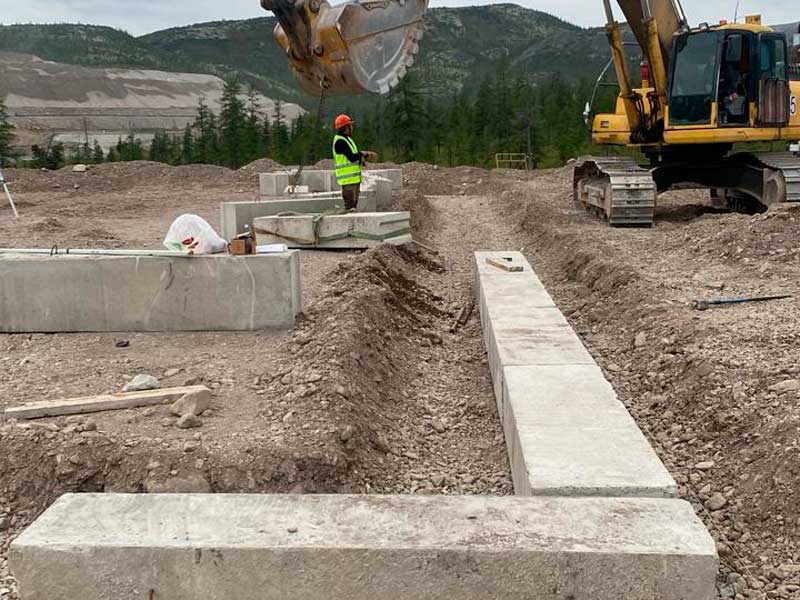

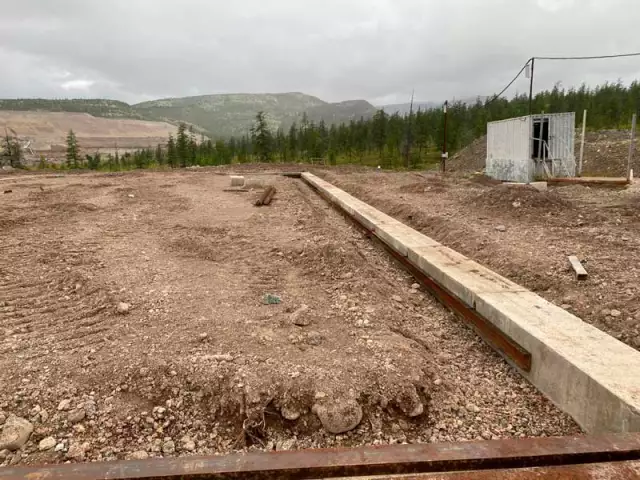

В качестве фундаментного решения применены сборные блоки ФБС с металлической обвязкой.Принятое решение позволило сократить сроки строительства, исключить «мокрые» процессы и обеспечить равномерное распределение нагрузок от металлокаркаса

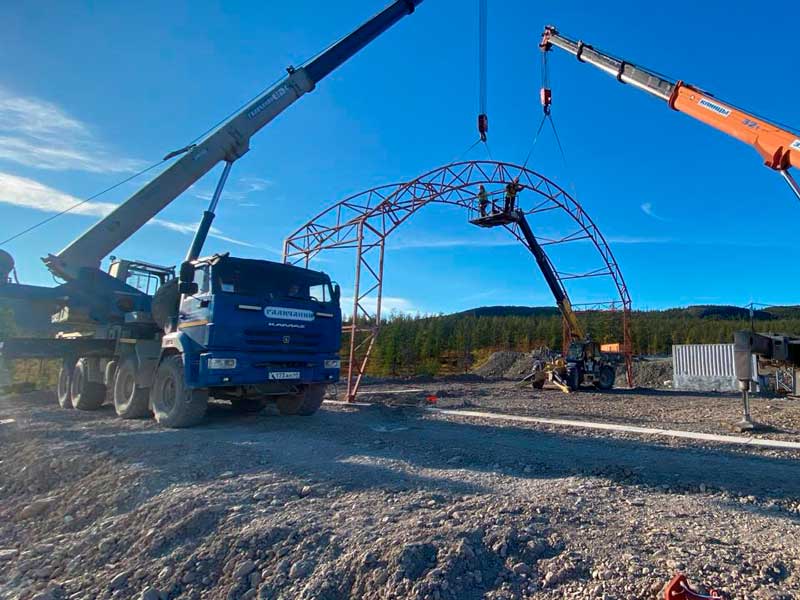

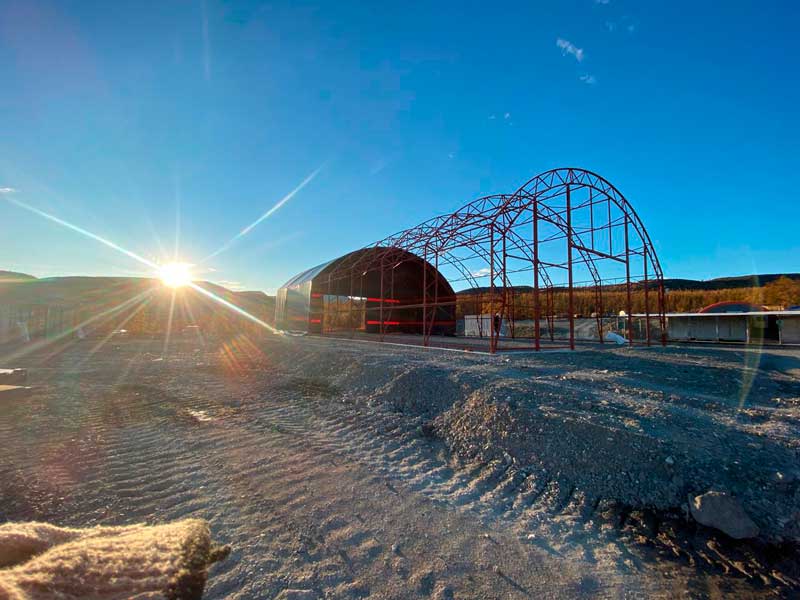

Монтаж металлокаркаса

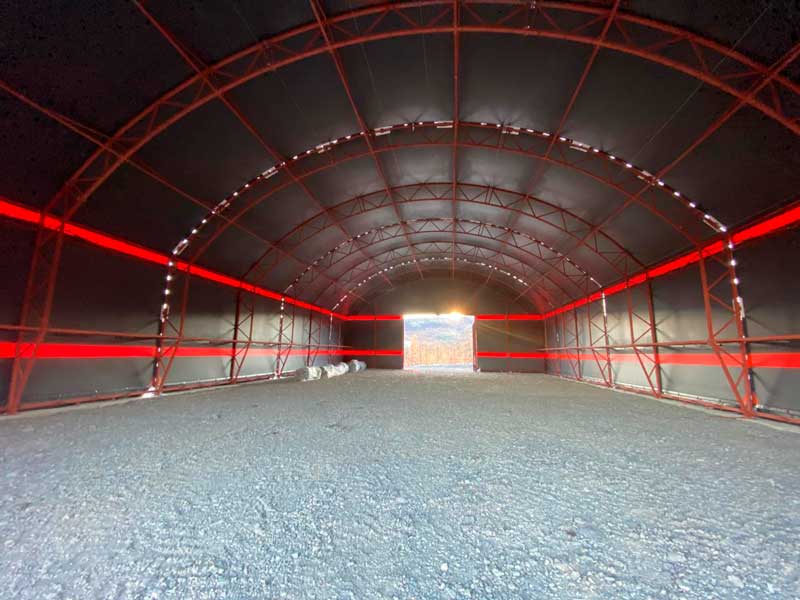

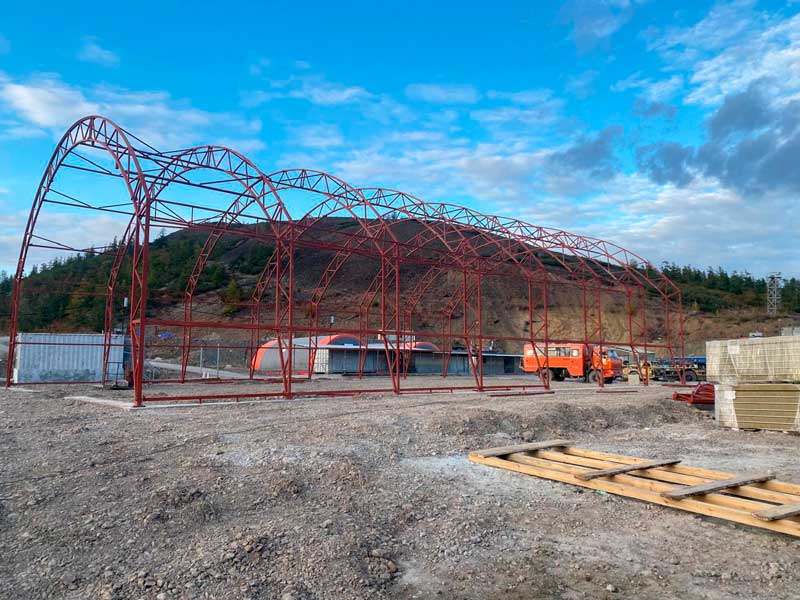

После устройства основания выполнен монтаж сборно‑разборного металлического каркаса арочно‑каркасной схемы.Каркас смонтирован с применением болтовых соединений, что обеспечило поэтапный монтаж и соответствие требованиям эксплуатации в условиях отрицательных температур и климатических нагрузок.

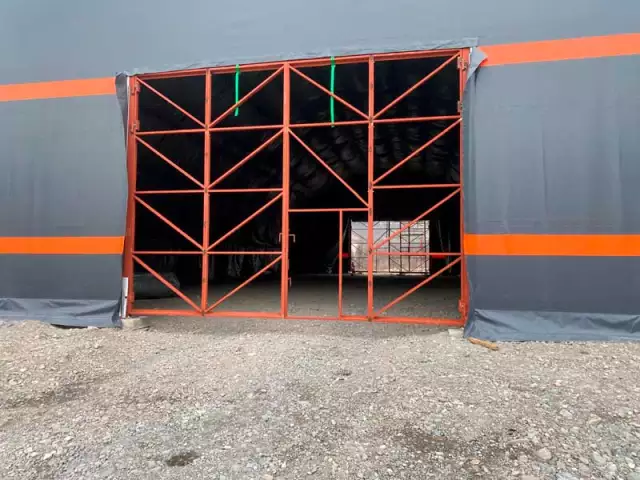

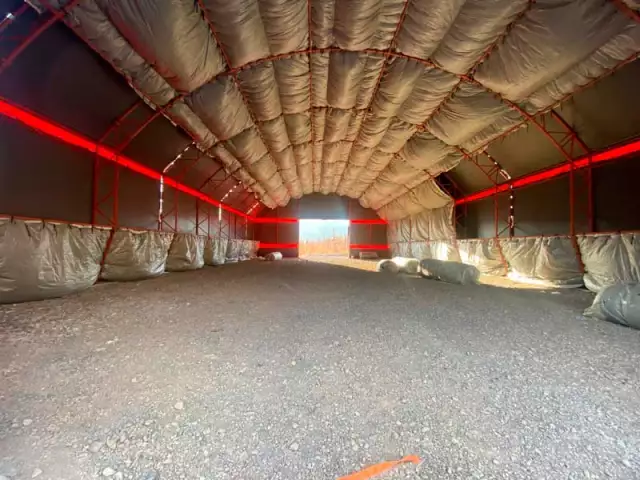

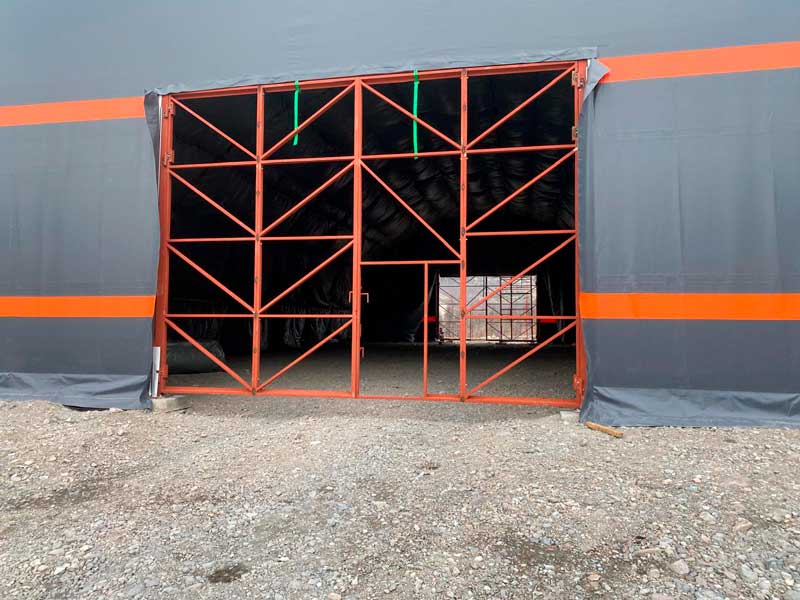

Монтаж ограждающих конструкций

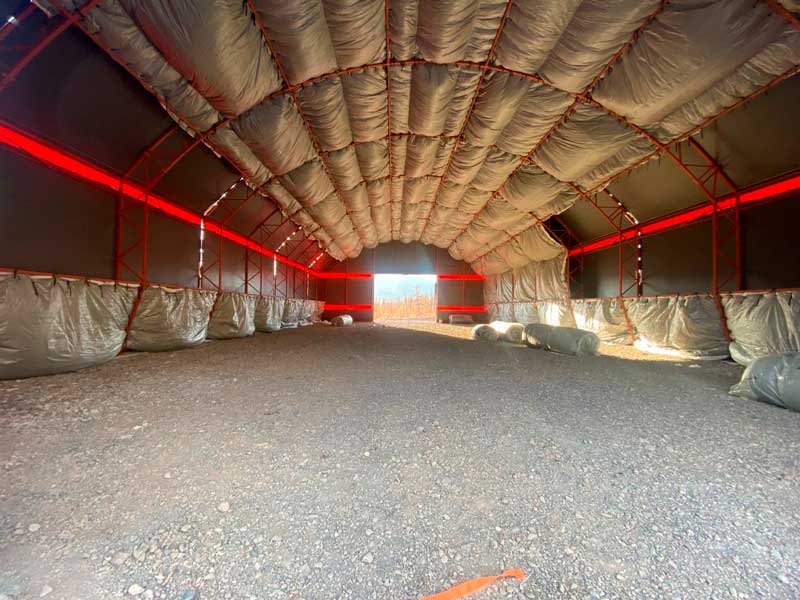

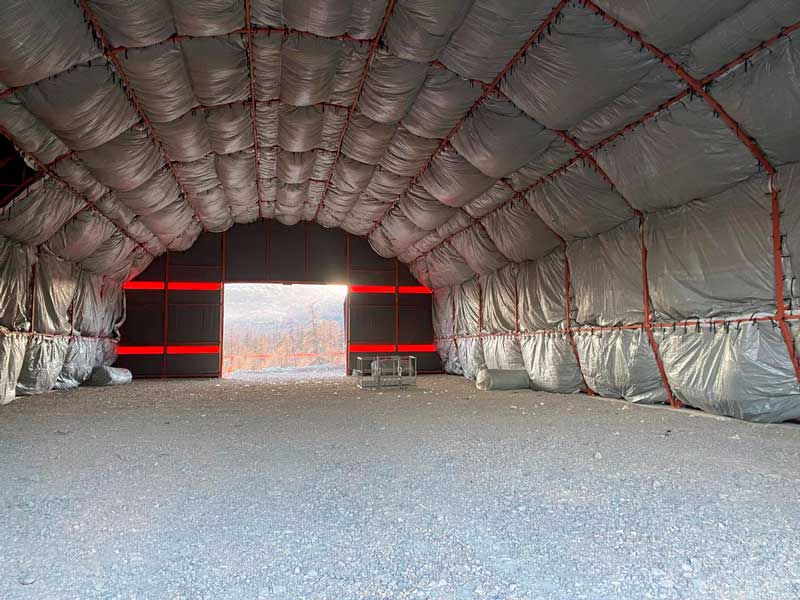

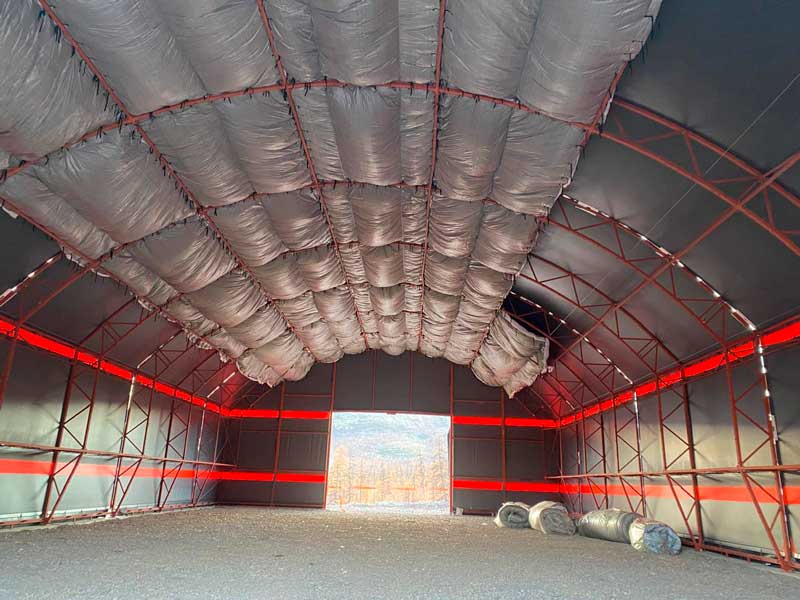

После завершения монтажа каркаса выполнена установка ограждающих конструкций.Применено двуслойное тентовое покрытие:
- внешний слой — ПВХ‑ткань;
- внутренний слой — утеплённое тентовое полотно;
- герметизация выполнена по периметру и в узлах примыкания;
- цвет покрытия — RAL 7024.

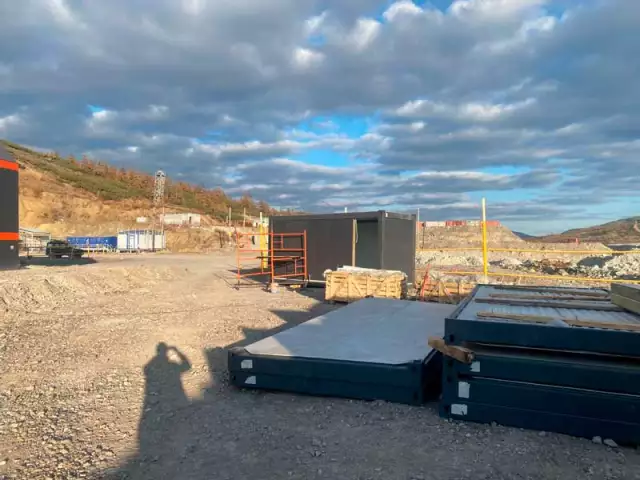

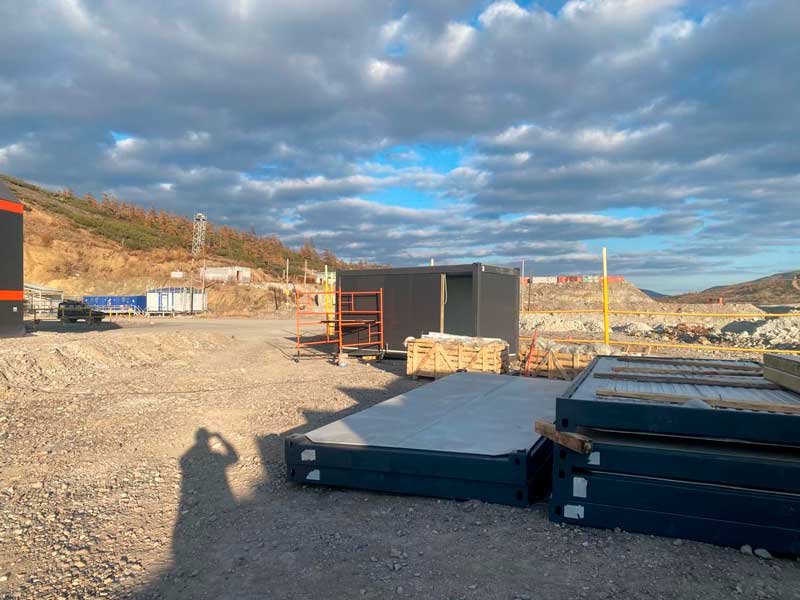

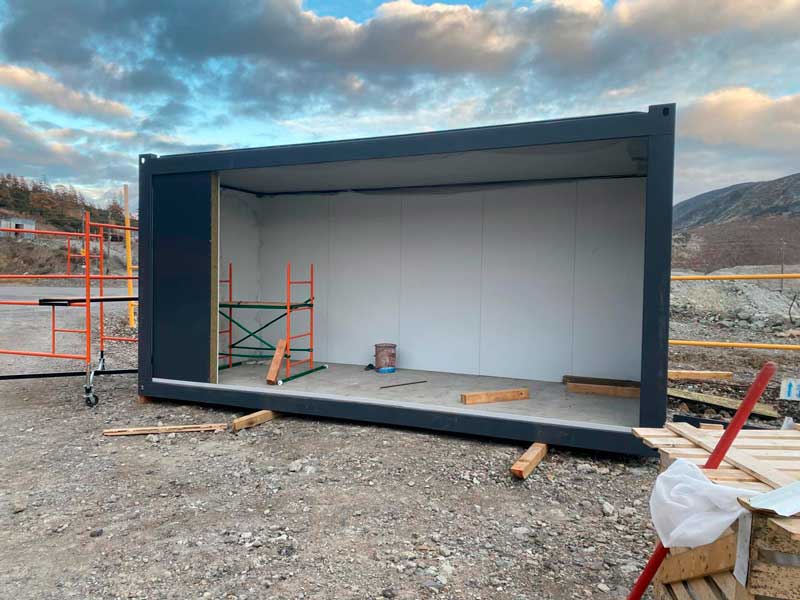

Блочно‑модульные здания

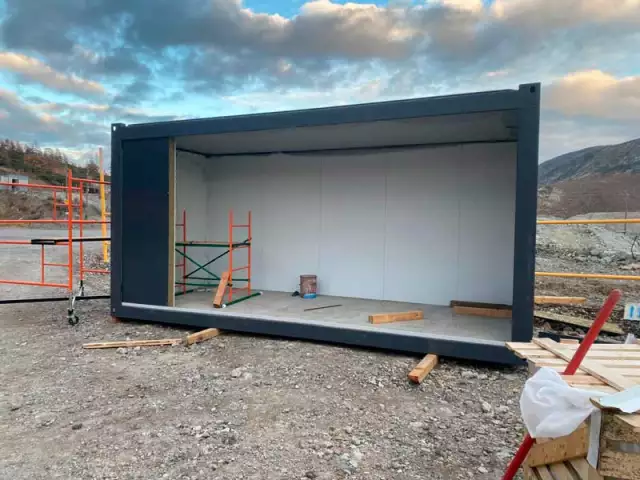

В составе объекта применены 7 блочно‑модульных зданий единого конструктивного исполнения, заводского изготовления.Все модули имеют унифицированный конструктив:
- типовой силовой каркас;
- одинаковые ограждающие конструкции;
- единые монтажные решения.
Различие модулей определяется исключительно функциональным назначением и инженерным наполнением.

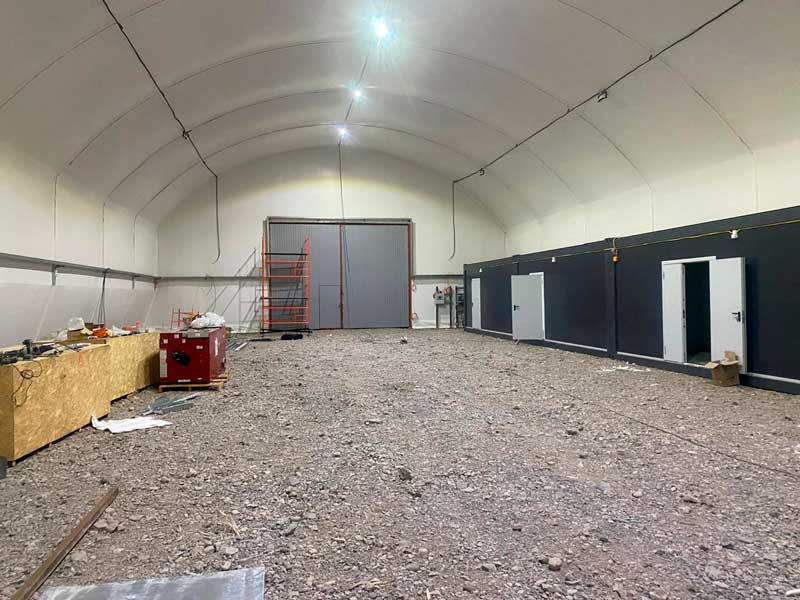

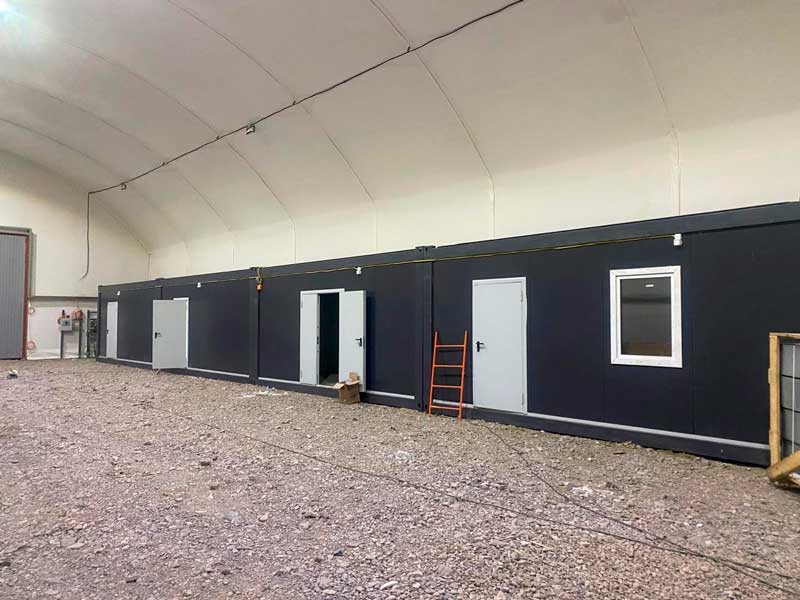

Размещение модулей

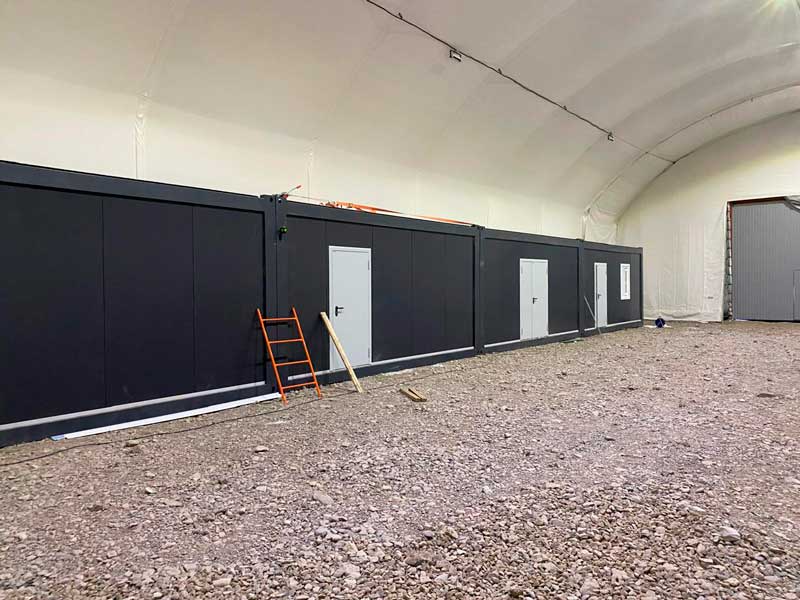

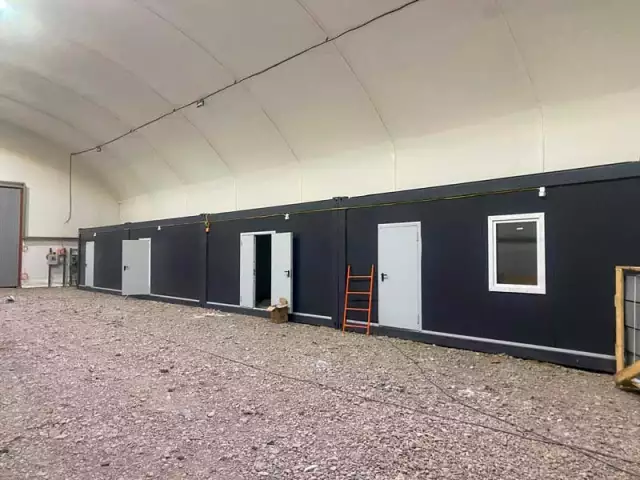

Внутри каркасно‑тентового укрытия размещены 5 модулей:- раздевалка персонала;
- нарядная;
- маслогрейка;
- слесарная мастерская;
- тёплый склад.

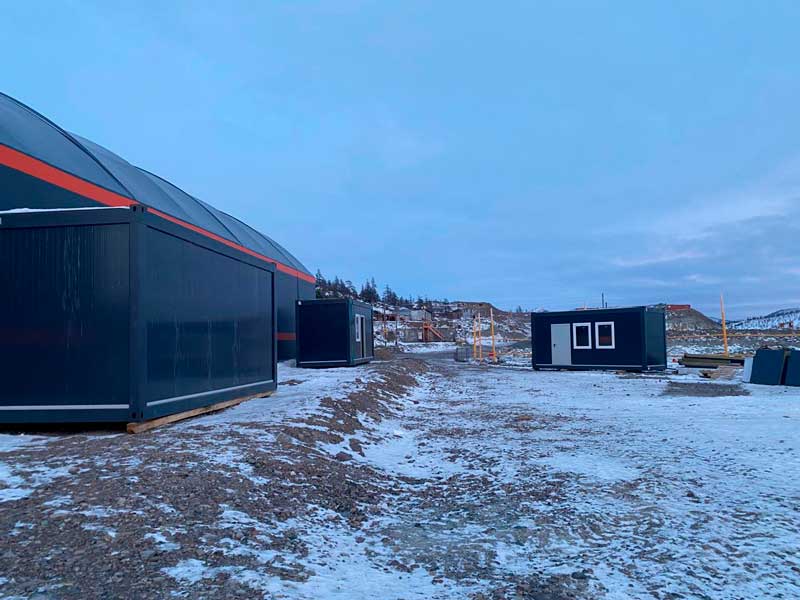

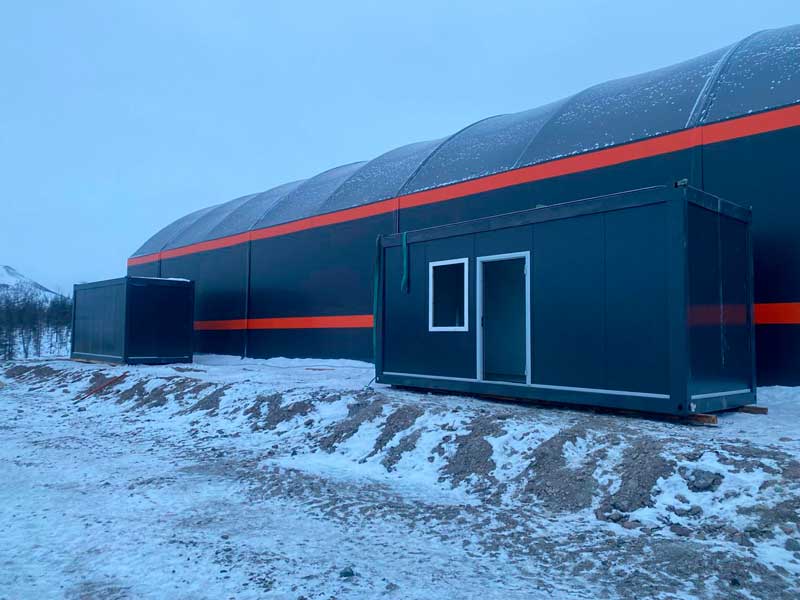

Рядом с каркасно‑тентовым укрытием размещены 2 модуля:
- слесарная мастерская;
- тёплый склад.
Размещение модулей внутри и вне ангара выполнено в соответствии с технологическими требованиями эксплуатации объекта.
Инженерные системы
В рамках проекта выполнено устройство и подключение инженерных систем:- электроснабжение;
- отопление;
- вентиляция;
- пожарная сигнализация;
- автоматическое пожаротушение.
Все системы выполнены в соответствии с требованиями промышленной и пожарной безопасности.

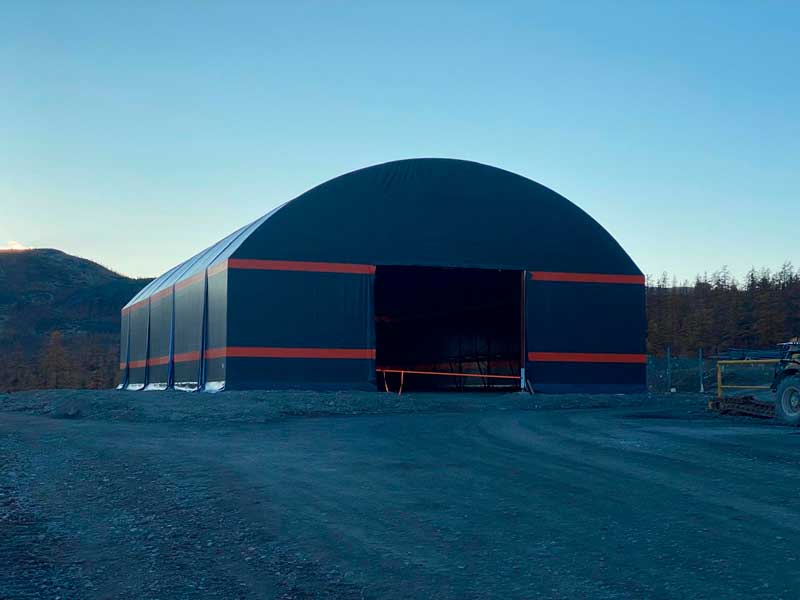

Результат реализации

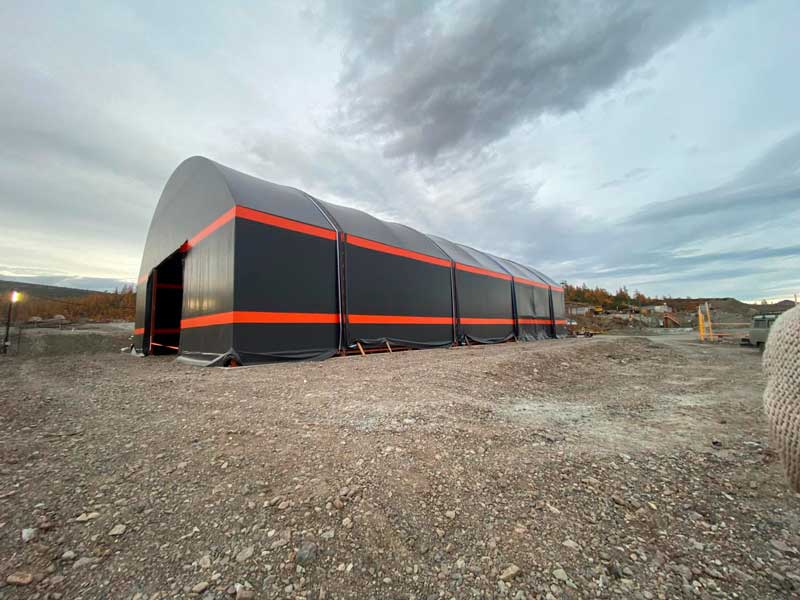

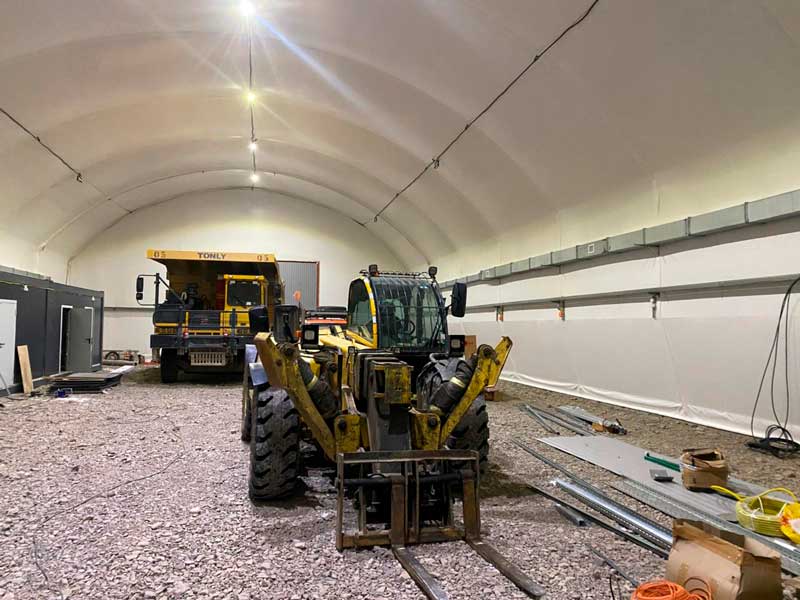

Каркасно‑тентовое укрытие введено в эксплуатацию в соответствии с техническим заданием заказчика.Сооружение обеспечивает круглогодичную эксплуатацию, размещение ремонтных и вспомогательных зон, а также безопасный сквозной проезд техники.
Объект и исходная задача
Назначение объекта Каркасно‑тентовое укрытие предназначено для круглогодичной эксплуатации в качестве ремонтно‑механических мастерских с размещением производственных, складских и бытовых зон, а также с обеспечением сквозного…
Модульное здание формируют от назначения, числа пользователей, состава помещений, климатического района и доступных инженерных сетей. Исходные данные влияют на компоновку модулей, утепление, отделку, оборудование, фундамент и транспортировку. Поэтому решение для другого объекта нельзя переносить только по фотографии или названию модели: сначала нужно сопоставить исходные условия.
До согласования комплектации также проверяют доступ для доставки и монтажа, очередность работ и ограничения действующего объекта. Это позволяет связать выбранное изделие с реальной площадкой и заранее учесть подготовку, которая не всегда видна на итоговых фотографиях.
Как читать реализованное решение
В карточке показан реализованный вариант здания и его функциональная компоновка. При оценке аналогичного решения важно разделять заводскую готовность модулей и работы на площадке: основание, стыковку, герметизацию, подключение сетей и окончательную проверку помещений.
Карточка служит примером компоновки, а не универсальной спецификацией. Точный состав изделия, крепежа, автоматики и сопутствующих работ подтверждают после замера и проверки технической документации.
При повторении такого решения отдельно согласуют границы поставки и монтажа: кто готовит основание или проём, подводит питание, выполняет отделочные работы и принимает скрытые узлы. Так результат можно проверить по понятным исходным данным, а не только по внешнему сходству.
Что подготовить для похожего объекта
Чтобы сравнить этот пример со своей задачей и получить предметный расчёт, желательно передать фотографии площадки с обеих сторон, схему или проект при наличии, а также следующие исходные данные:
- назначение, площадь и состав помещений
- число пользователей и режим эксплуатации
- климат, фундамент и условия доставки
- электроснабжение, отопление, вода, канализация и вентиляция
После проверки этих сведений специалист сможет определить применимую конструкцию, отделить обязательную комплектацию от дополнительных опций и заранее обозначить подготовительные работы. Окончательные параметры фиксируются в предложении и проектной документации для конкретного объекта.
Подобрать решение для похожего объекта
В каталоге можно сравнить модели, характеристики и доступные комплектации, а затем передать исходные данные для расчёта.
Подходящие решения
Пост охраны DoorHan 1530 на 1450 на 2400 мм
Модульное рамное здание DoorHan MB-F
Модульное здание DoorHan MB-F 28,8 м²
Модульное здание DoorHan MB-F 43,2 м²
Модульное здание DoorHan MB-F 57,6 м²
Модульное здание DoorHan MB-F 76,8 м²
Модульное здание DoorHan MB-F 86,4 м²
Модульное здание DoorHan MB-F 241,6 м²
Другие работы
Все проекты раздела →
Блочно-модульное здание душевой
Компания ДорХан-Урал приняла участие в запросе коммерческих предложений на изготовление и монтаж блок-модулей для объекта «Санитарно-бытовой блок №3».
Смотреть проект
Поставка передвижных хранилищ взрывчатых материалов
По итогам разработки и подтверждения соответствия требованиям ГОСТ Р 53350-2009 изготовлен комплект контейнерных хранилищ УПХ-ВМ. Конструкции выполнены на базе металлических модулей с заводской доработкой под требования…
Смотреть проект

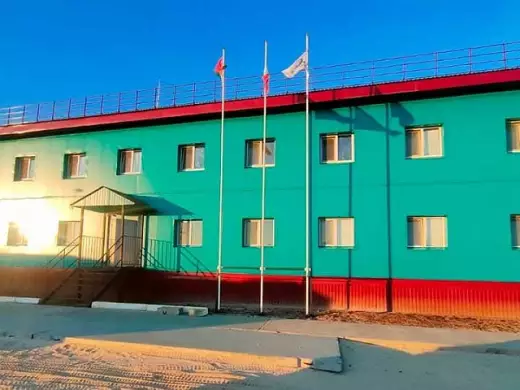

Блочно-модульное здание общежития на 40 мест
