Модульное здание КПП для школы

Тип объекта: контрольно-пропускной пункт (КПП)
Назначение: школа
Технология: модульное здание из блок-контейнеров
Габариты здания: 7100 × 5000 × 2880 мм
Регион: ЯНАО, г. Муравленко
Условия эксплуатации: до –52 °C

Вводные данные и задача проекта

Когда к нам обратилась компания-заказчик, задача была сформулирована предельно чётко: спроектировать и изготовить современное, безопасное и визуально привлекательное здание КПП для школы.

Требовалось не просто помещение охраны, а полноценная модульная проходная, которая:

• гармонично впишется в архитектуру школьного комплекса;
• обеспечит высокий уровень контроля доступа;
• будет надёжно работать в условиях сурового северного климата.

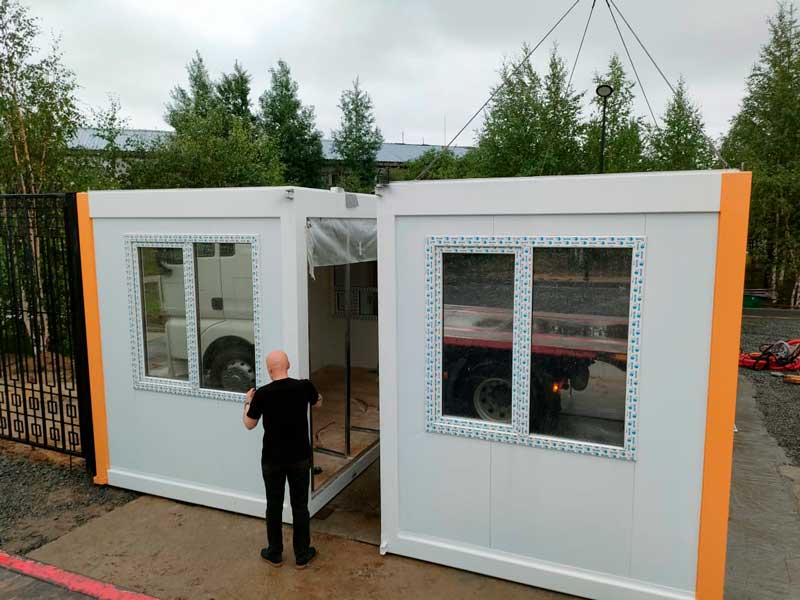

С учётом требований заказчика было предложено решение на базе двух сварных блок-контейнеров, соединённых непосредственно на площадке монтажа.

Проектирование и архитектурные решения

Работа началась с детального согласования технического задания и цветовых решений. Архитектура школы выполнена в бело-оранжевой гамме с красными акцентами, что было учтено при проектировании КПП.

Принятые решения:

• каркас окрашен в ярко-оранжевый цвет по каталогу RAL;
• стены выполнены из белых сэндвич-панелей;
• установлены зеркальные бронированные окна, повышающие безопасность и придающие фасаду современный облик.

Базовые модули размером 7100 × 2500 мм были объединены в здание габаритом 7100 × 5000 × 2880 мм.

Каркас выполнен из швеллеров, сложногнутого профиля и уголков, рассчитан на:

• температуру до –52 °C;
• снеговую нагрузку 240 кг/м²;
• ветровую нагрузку 17 кг/м².

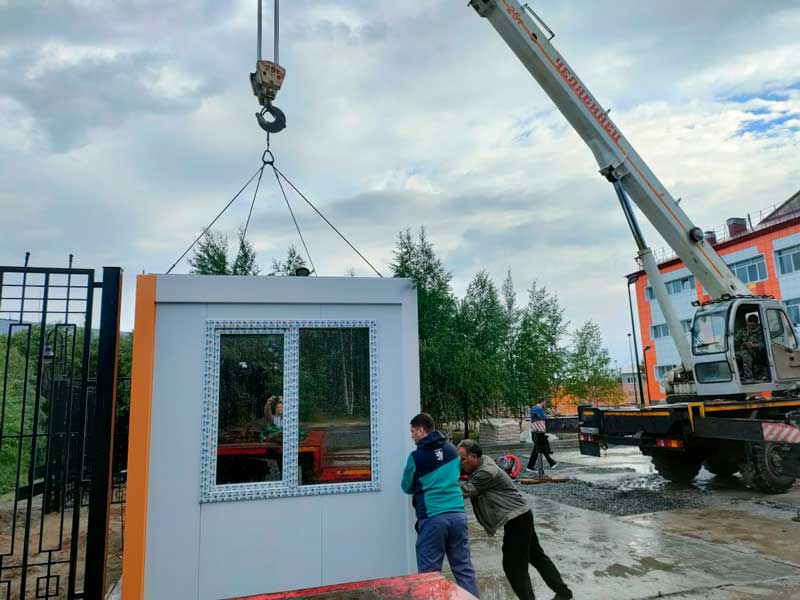

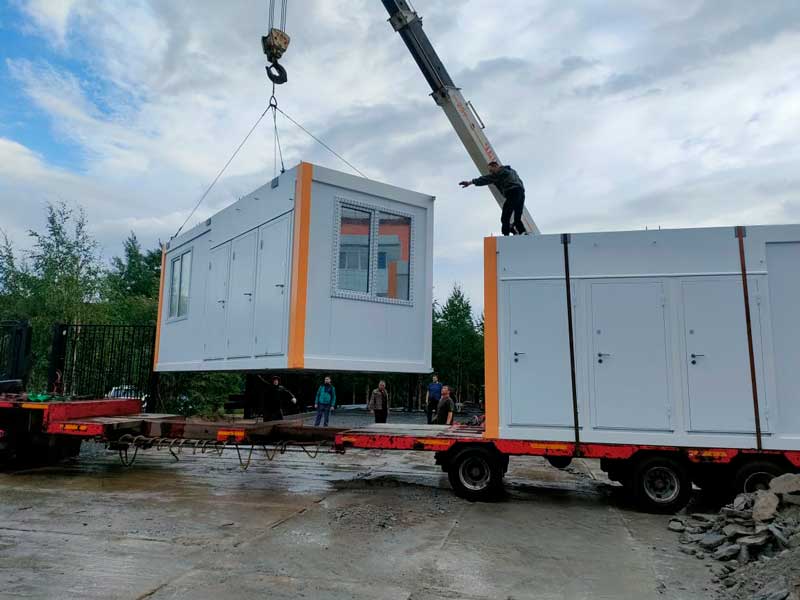

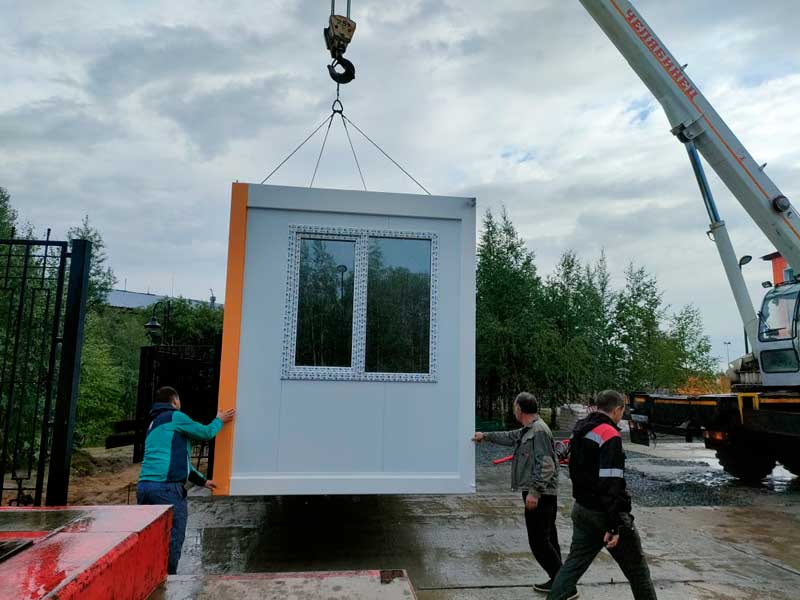

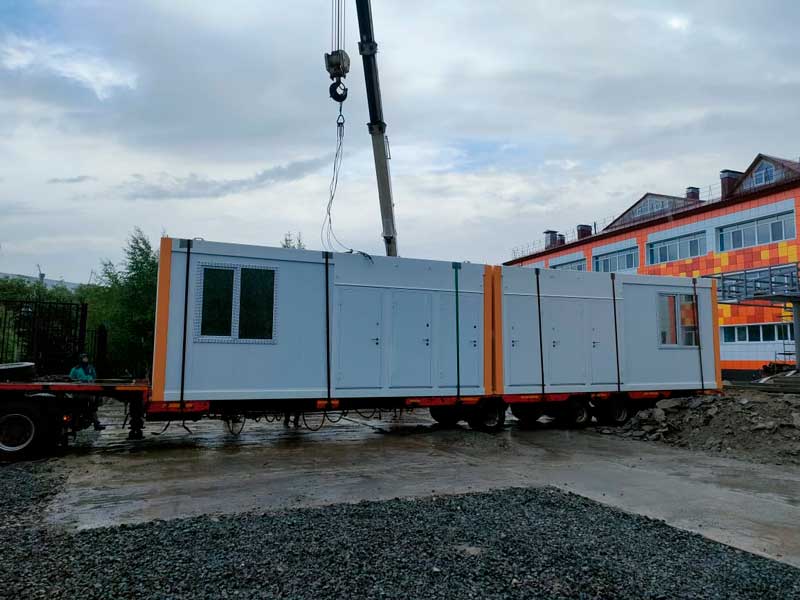

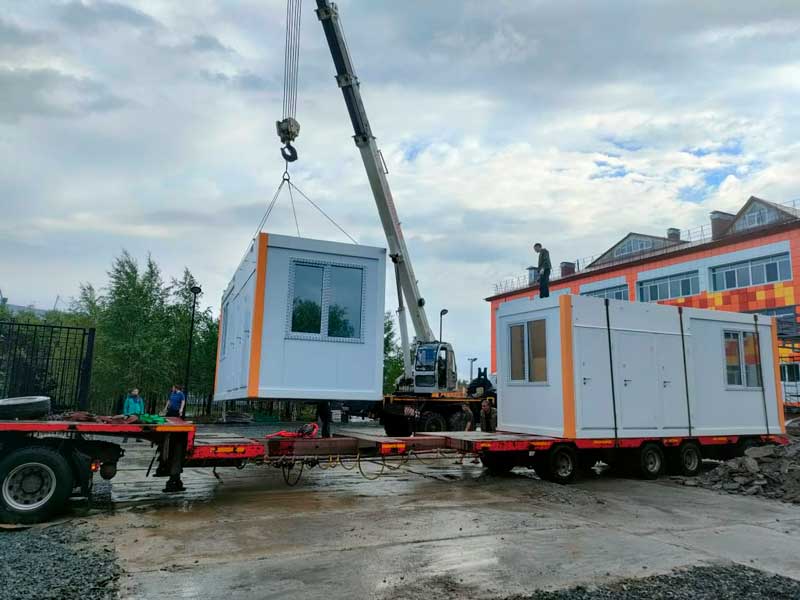

Доставка и разгрузка модулей

Доставка модулей на объект выполнена в полной заводской готовности. Разгрузка осуществлялась с учётом габаритов и требований к сохранности конструкций.

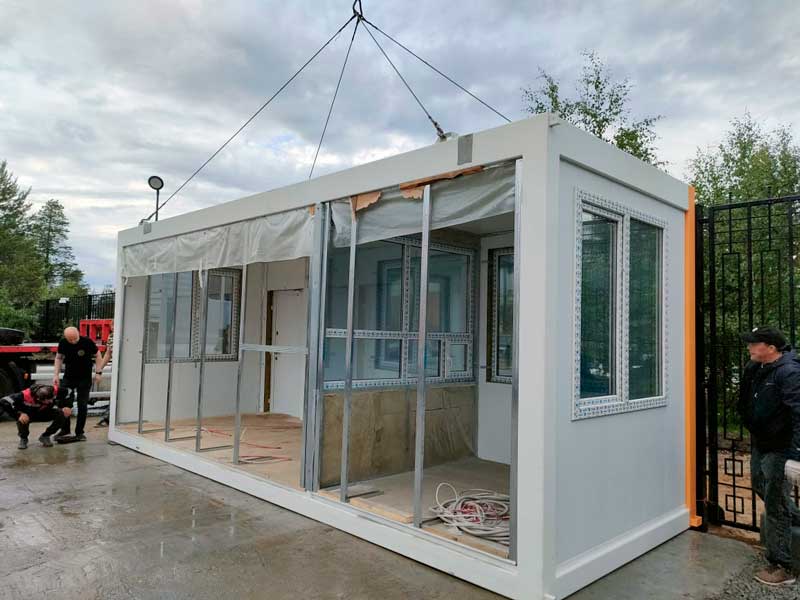

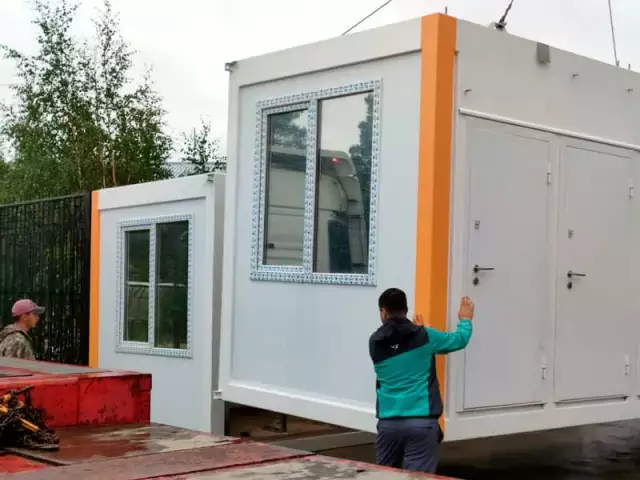

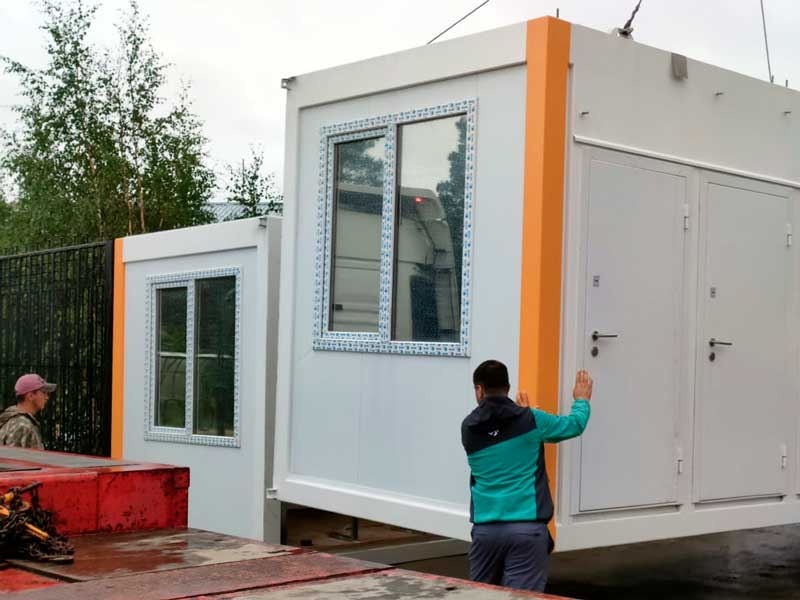

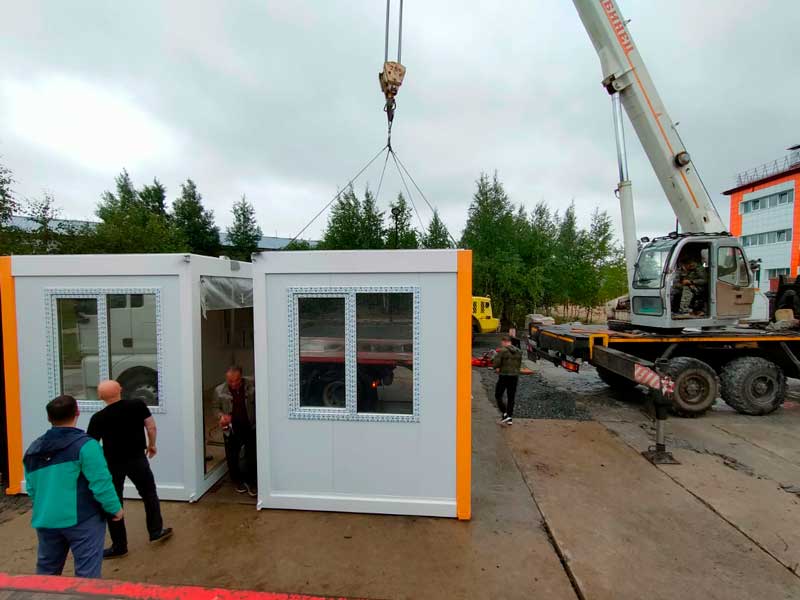

Монтаж здания на площадке

Монтаж осуществлялся на заранее подготовленном основании из железобетонных дорожных плит, выполненном силами заказчика.

Из-за габаритов здания кровля монтировалась непосредственно на площадке:

• установка металлических ферм;
• монтаж профнастила;
• установка фасонных элементов.

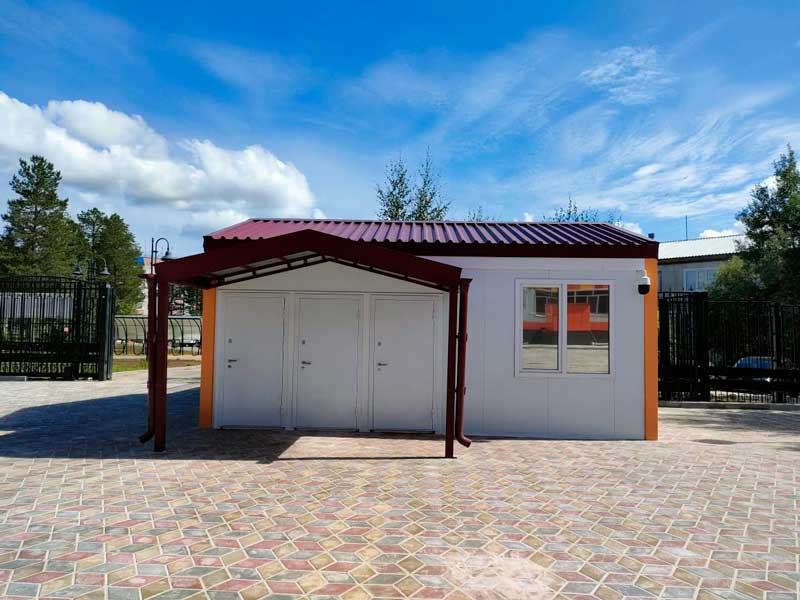

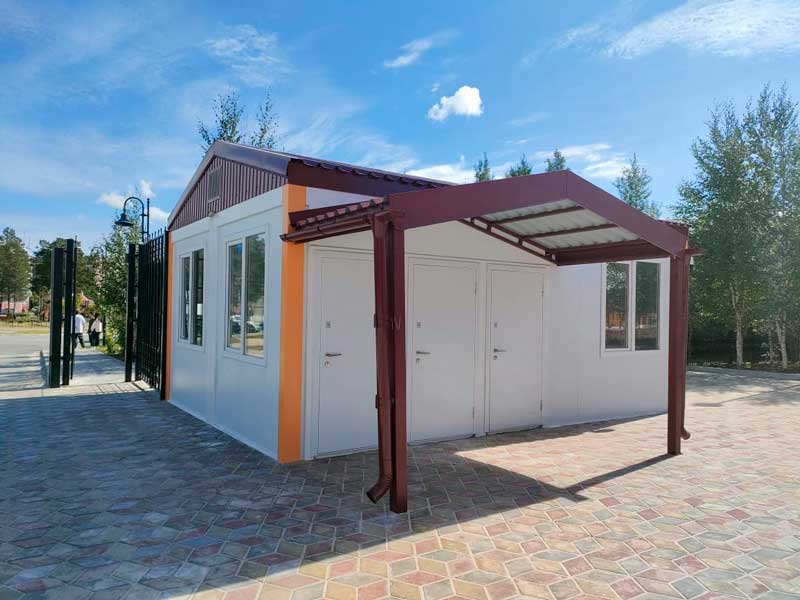

Входные группы и безопасность

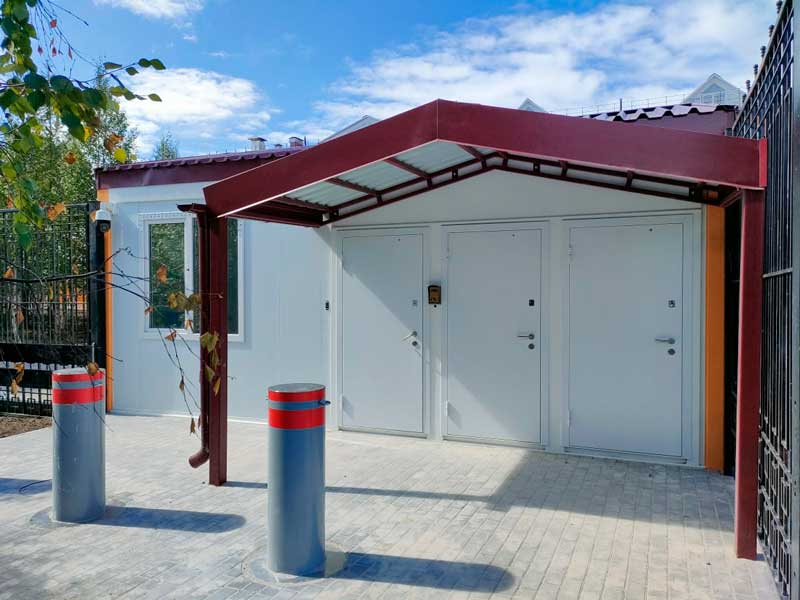

Особое внимание уделено входной группе:

• 2 крыльца с вылетом 1,7 м и шириной около 3,5 м;
• защита всех входов от осадков.

В здании установлены 3 наружные двери из бронестали толщиной 2 мм с:

• минеральным наполнителем;
• песчаным заполнением;
• двухконтурными резиновыми уплотнителями.

Внутреннее устройство и планировка

Внутреннее пространство разделено на две функциональные зоны:

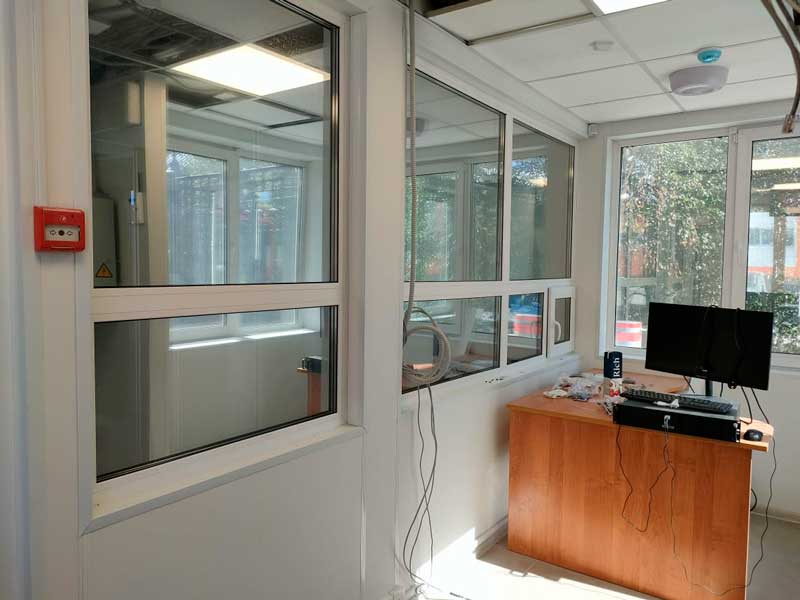

• комната охраны;

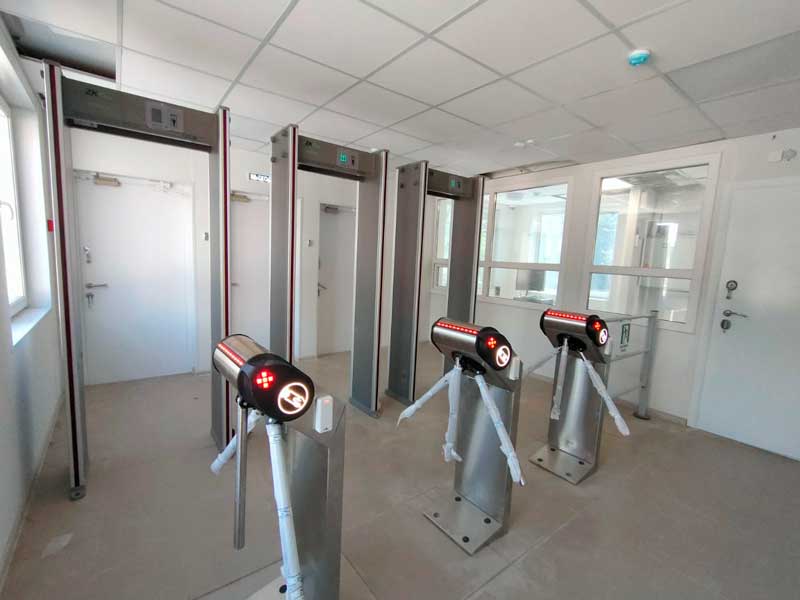

• зона проходной с установкой металлорамок и турникетов.

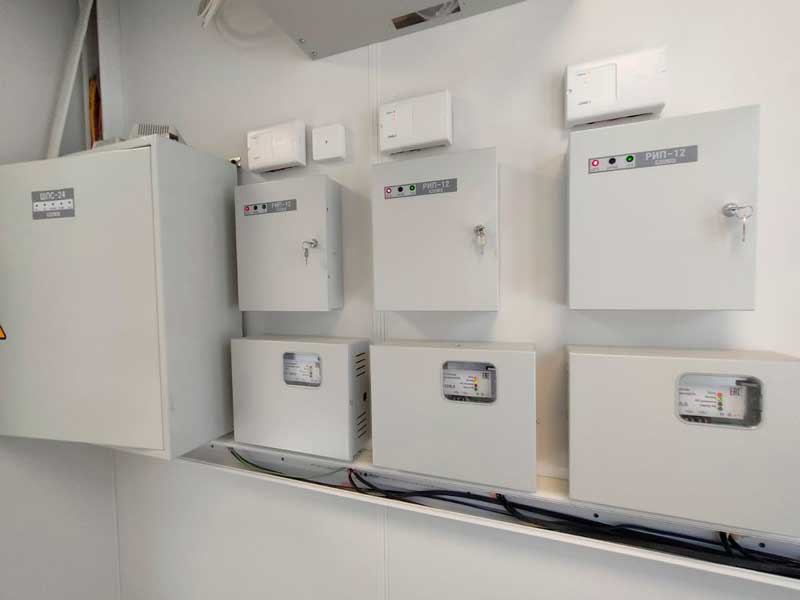

Инженерные системы (СКУД, СОТС, пожарная сигнализация, освещение) были запроектированы, а их интеграция в общую систему безопасности школы выполнена силами заказчика. Со стороны подрядчика обеспечена готовая инфраструктура и трассы для прокладки.

Внутренняя отделка:

• стены — влагостойкий ГКЛ с ПВХ-плёнкой;
• потолки — система «Армстронг»;
• пол — керамическая плитка с противоскользящей поверхностью;
• отопление — электроконвекторы Electrolux и тепловые завесы КЭВ-6П.

Сроки реализации

• разработка проектной документации — 30 календарных дней;
• изготовление модулей — 70 дней;
• доставка — 5 дней;
• монтаж — 15 дней.

Все этапы выполнены строго в установленные сроки.

Результаты проекта

• Реализовано современное модульное здание КПП для школы
• Объект полностью адаптирован под климат ЯНАО
• Обеспечен высокий уровень безопасности и контроля доступа
• Здание гармонично вписано в архитектуру школьного комплекса
• Подтверждена эффективность модульного строительства для объектов общественного назначения

Проект стал наглядным примером того, как модульные здания КПП могут сочетать безопасность, эстетику и быструю реализацию.
