Блок-офис для персонала в цехе

Задача

Организовать отдельное помещение для инженерно-технического и ремонтного персонала внутри производственного цеха. Требовалось создать комфортное рабочее пространство с необходимыми инженерными системами, при этом не останавливая производственный процесс.

Решение

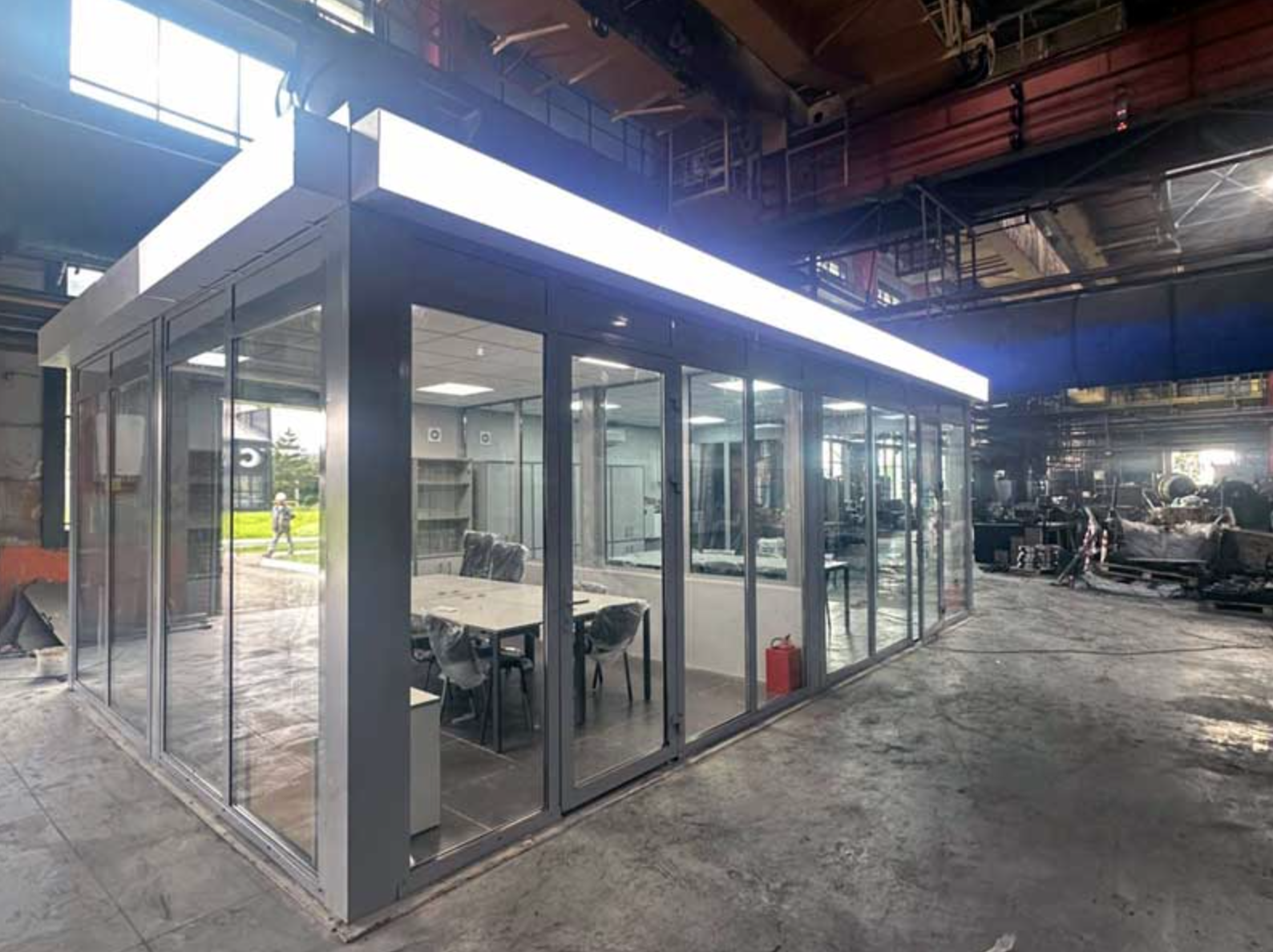

Было реализовано блочно-модульное здание габаритами 8,3×5,0×2,98 м, состоящее из двух модулей. Конструктив позволил установить блок прямо на существующее основание цеха.

Принятые конструктивные решения

• Металлический каркас из гнутых швеллеров и уголков по ГОСТ 30245-2012, с антикоррозийной защитой.
• Кровля односкатная, панель толщиной 170 мм, уклон 1,5 %.

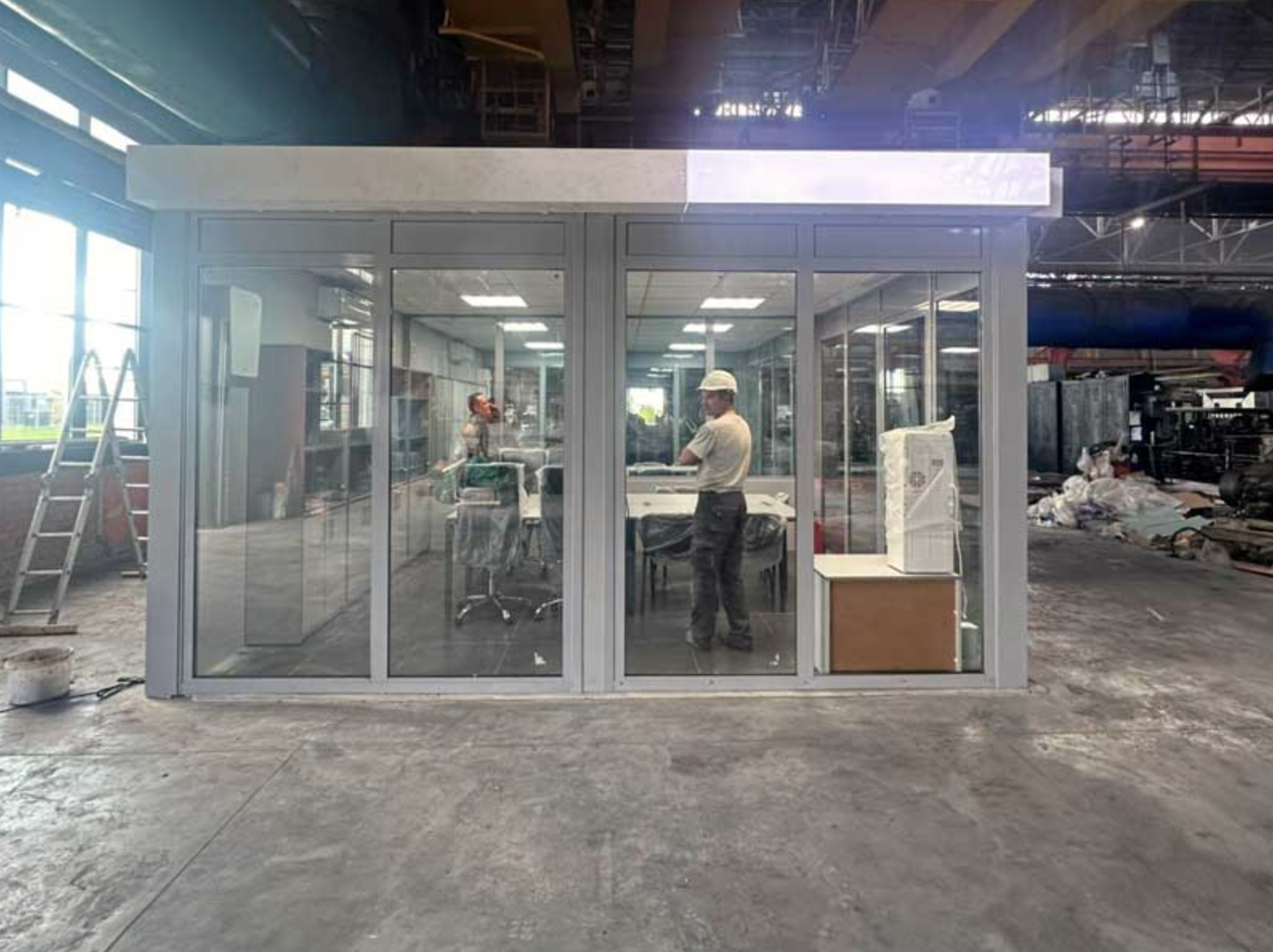

• Наружные стены и перегородки — витражи из алюминиевого профиля со стеклопакетами толщиной 6 мм; стены, примыкающие к глухим ограждениям цеха, выполнены глухими.
• Огнестойкость конструкций: REI45.
• Входные двери — алюминиевый профиль Inicial IP45 с остеклением (размеры 2200×1000 мм, левое и правое открывание).

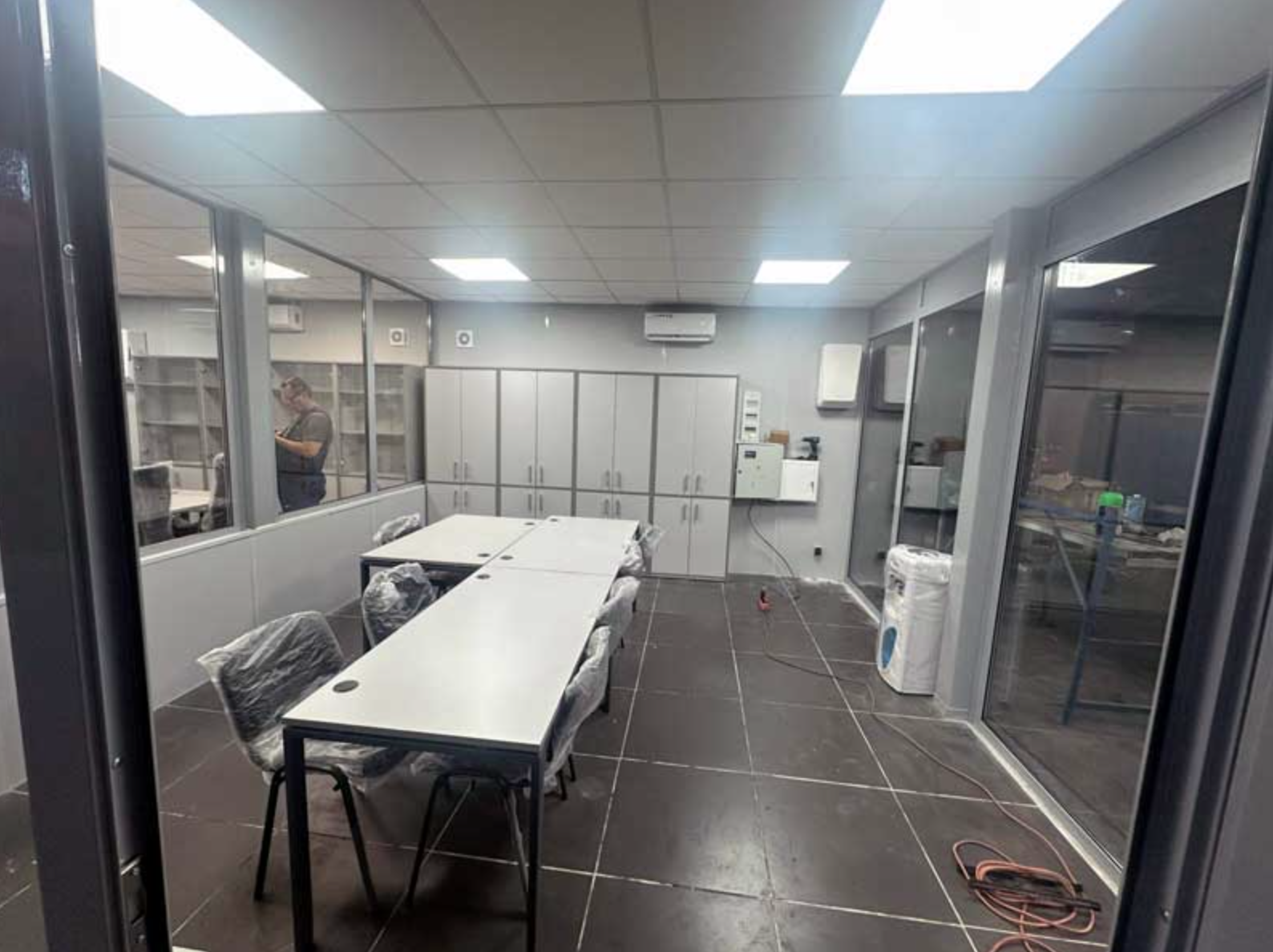

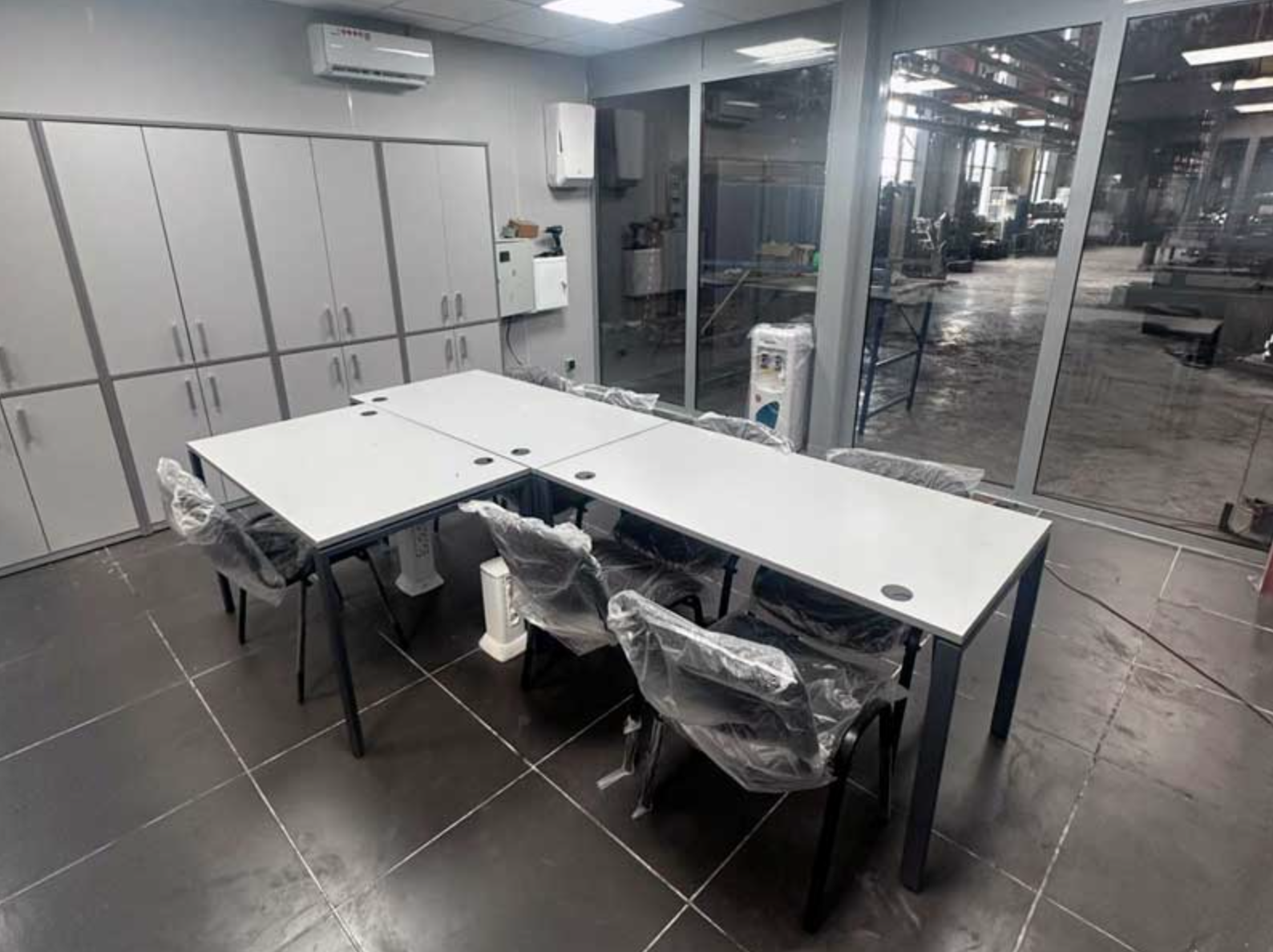

Варианты внутренней отделки

• Стены — облицовочные панели «Випрок».
• Пол — керамогранит 600×600 мм, толщина 10 мм.
• Потолок — подвесной типа «Армстронг».
• Оснащение мебелью и оборудованием для персонала.

Применённые фасадные элементы

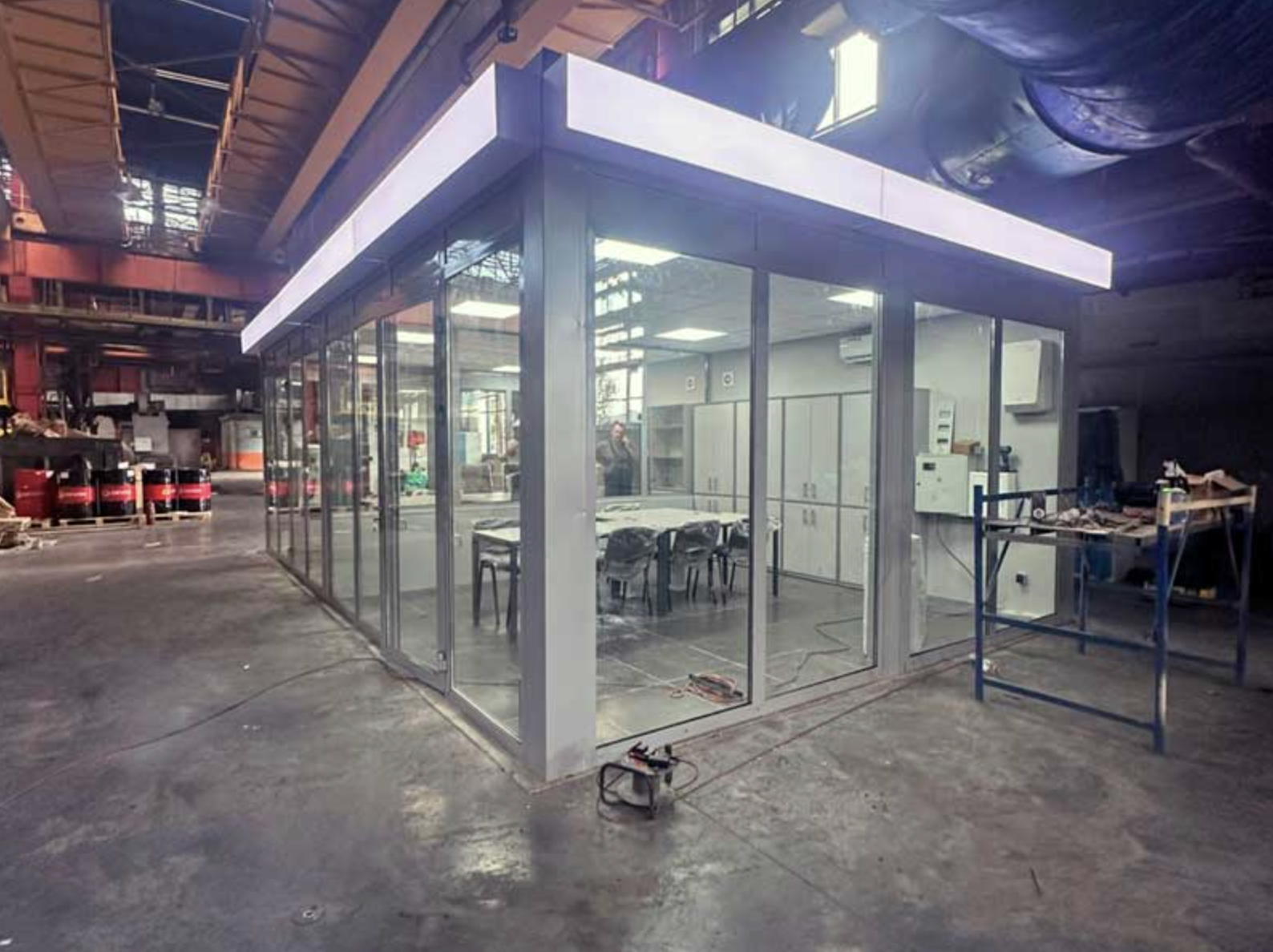

• Световые короба на витражной части.

Инженерные системы

• Электроснабжение: категория III, расчетная мощность 12,9 кВт. Установлен щит ВРУ-0,4 кВ с автоматами и УЗО. Рабочее и аварийное освещение (LED), розеточные группы, система уравнивания потенциалов.
• Учёт электроэнергии: счетчик «Энергомера» CE-301 R33.
• Вентиляция и кондиционирование: приточно-вытяжная система и два кондиционера для поддержания параметров воздуха.
• Пожарная безопасность: система АПС, аварийное освещение, указатели «Выход», противопожарная мастика для проходов кабелей.
• Заземление: система TN-C, выполнено повторное заземление через контур объекта.

Монтаж по ППР

Работы выполнялись в соответствии с проектом производства работ:

• Доставка модулей на объект автотранспортом.
• Разгрузка и установка автокраном КС-55713 на подготовленное основание.
• Соединение модулей в единую конструкцию, монтаж фасонных элементов.
• Выполнение заземления здания по проекту.
• Подключение инженерных сетей: электроснабжения, вентиляции, кондиционирования.
• Сборка мебели и оборудования.
• Заключительная уборка площадки и оформление сдачи объекта.

Результат

Заказчик получил современное модульное помещение прямо в производственном цехе:

• отдельное пространство для работы персонала;
• продуманная отделка и инженерные системы;
• рабочие места, обеспеченные светом, электропитанием и комфортным микроклиматом;
• соблюдены требования пожарной и электрической безопасности.
