Каркасно-тентовый ангар с модульным помещением внутри

Задача

Организовать закрытую стоянку техники на удалённой производственной площадке с возможностью круглогодичной эксплуатации.

Ключевые требования:

• большой пролёт без внутренних опор
• быстрые сроки строительства
• размещение инженерного узла внутри здания
• обеспечение заезда крупногабаритной техники
• устойчивость к снеговым и ветровым нагрузкам

Дополнительно — интеграция насосной станции и противопожарной инфраструктуры.

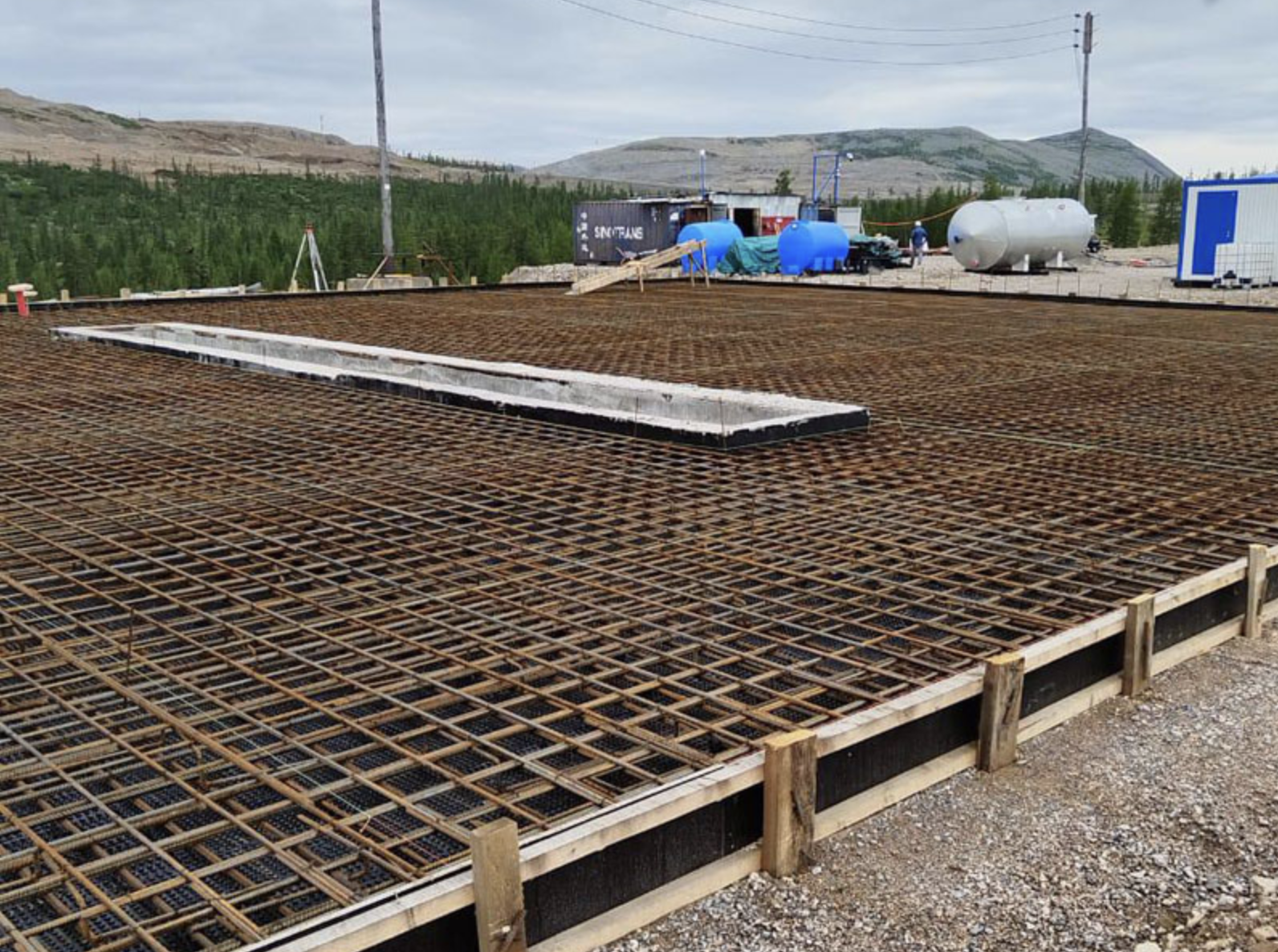

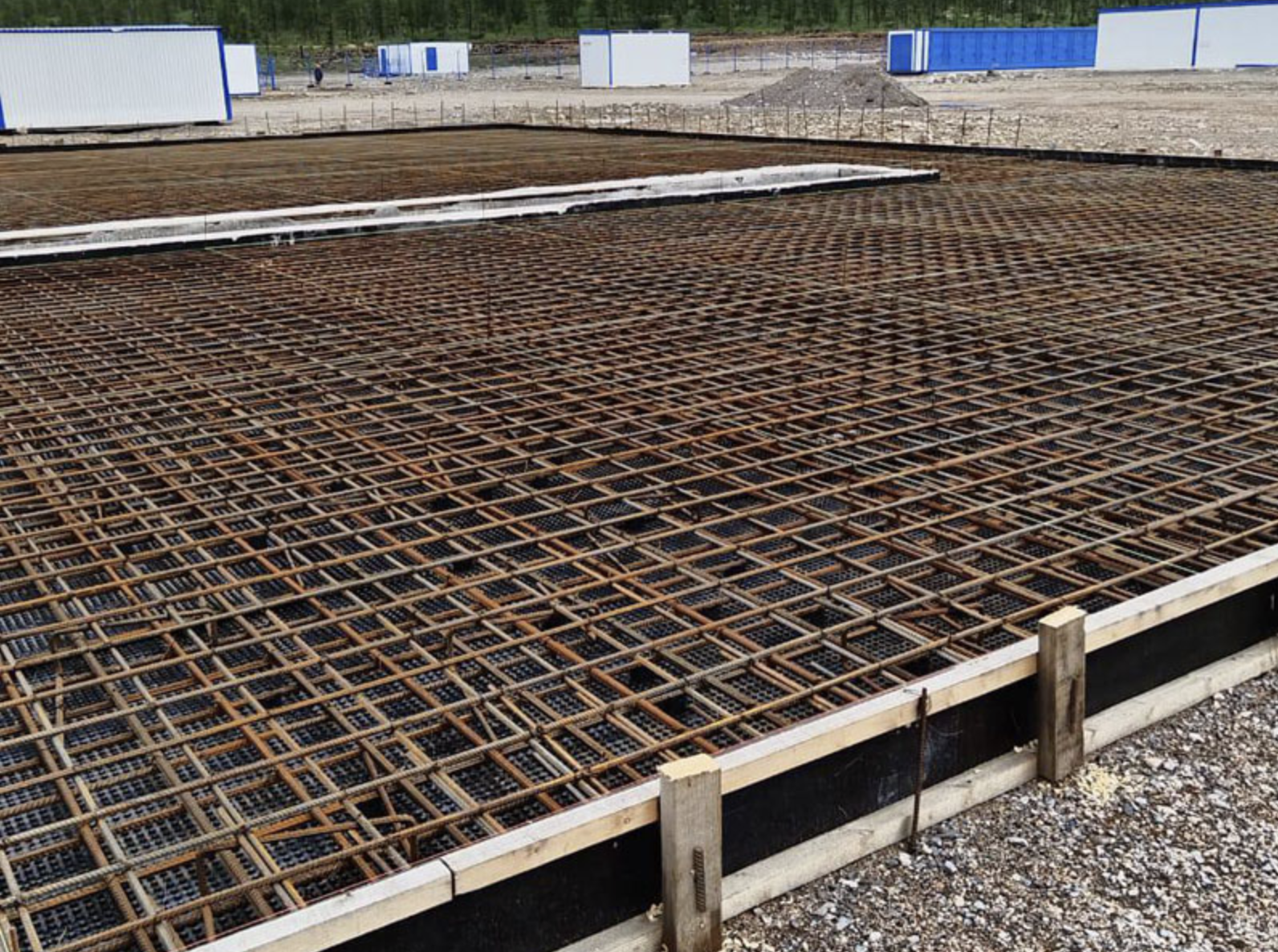

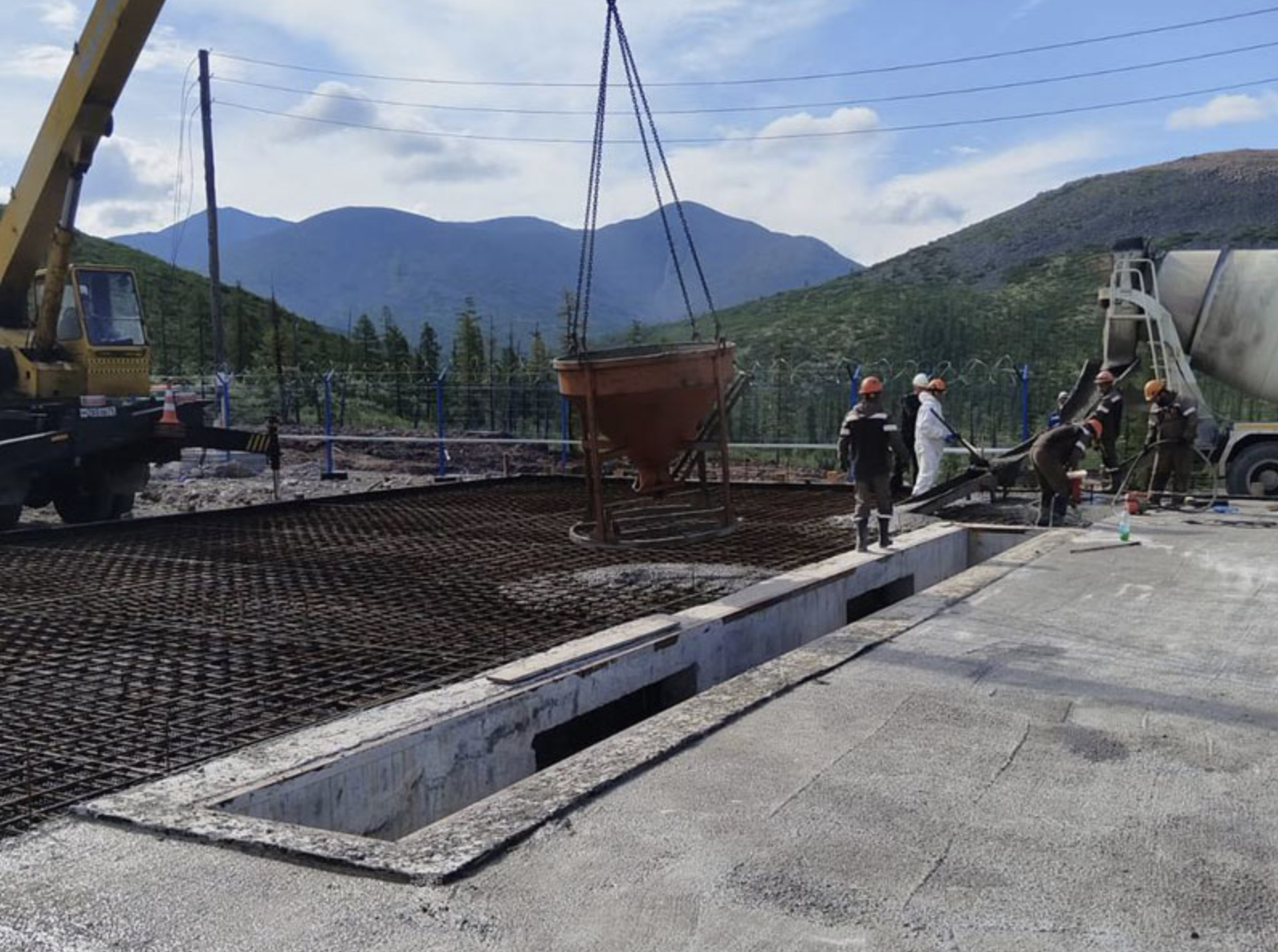

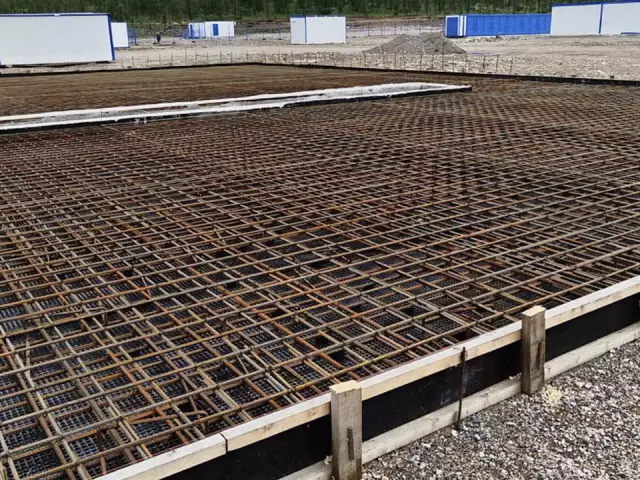

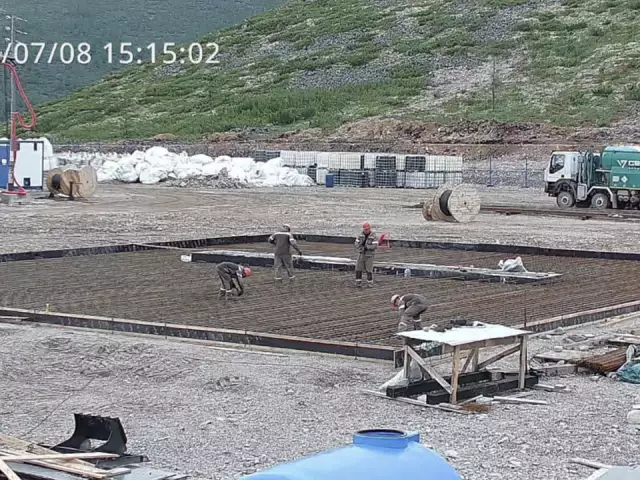

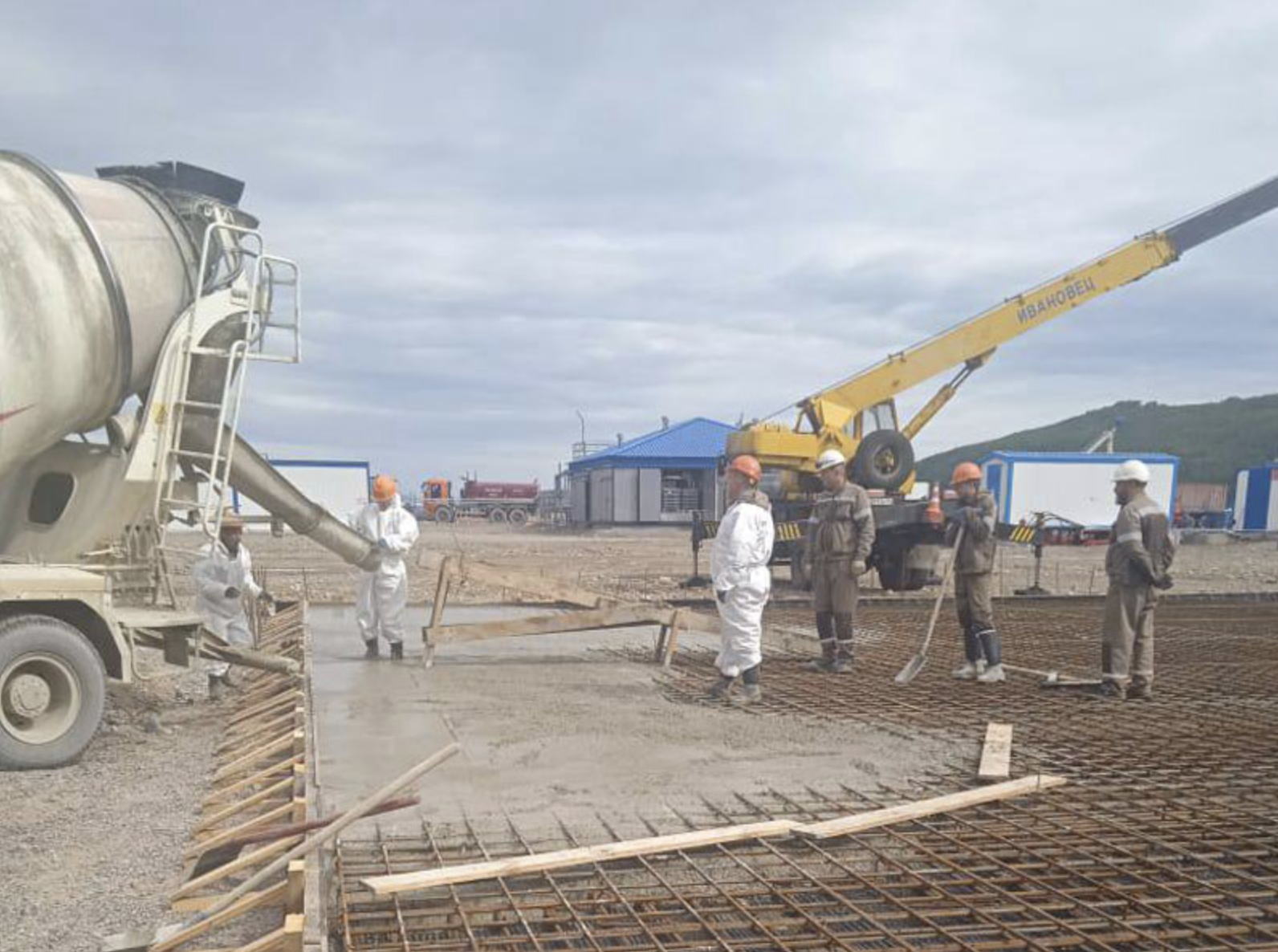

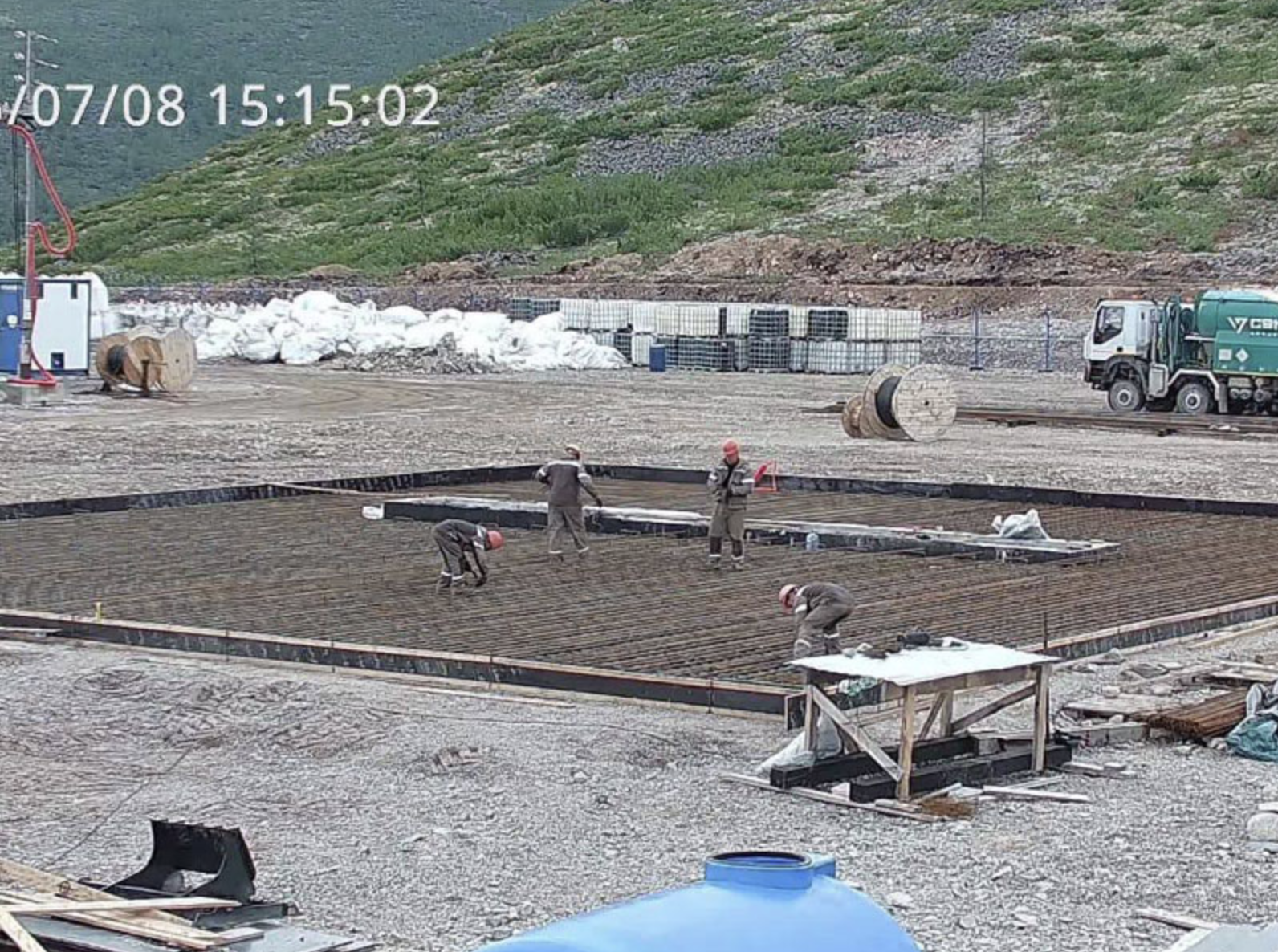

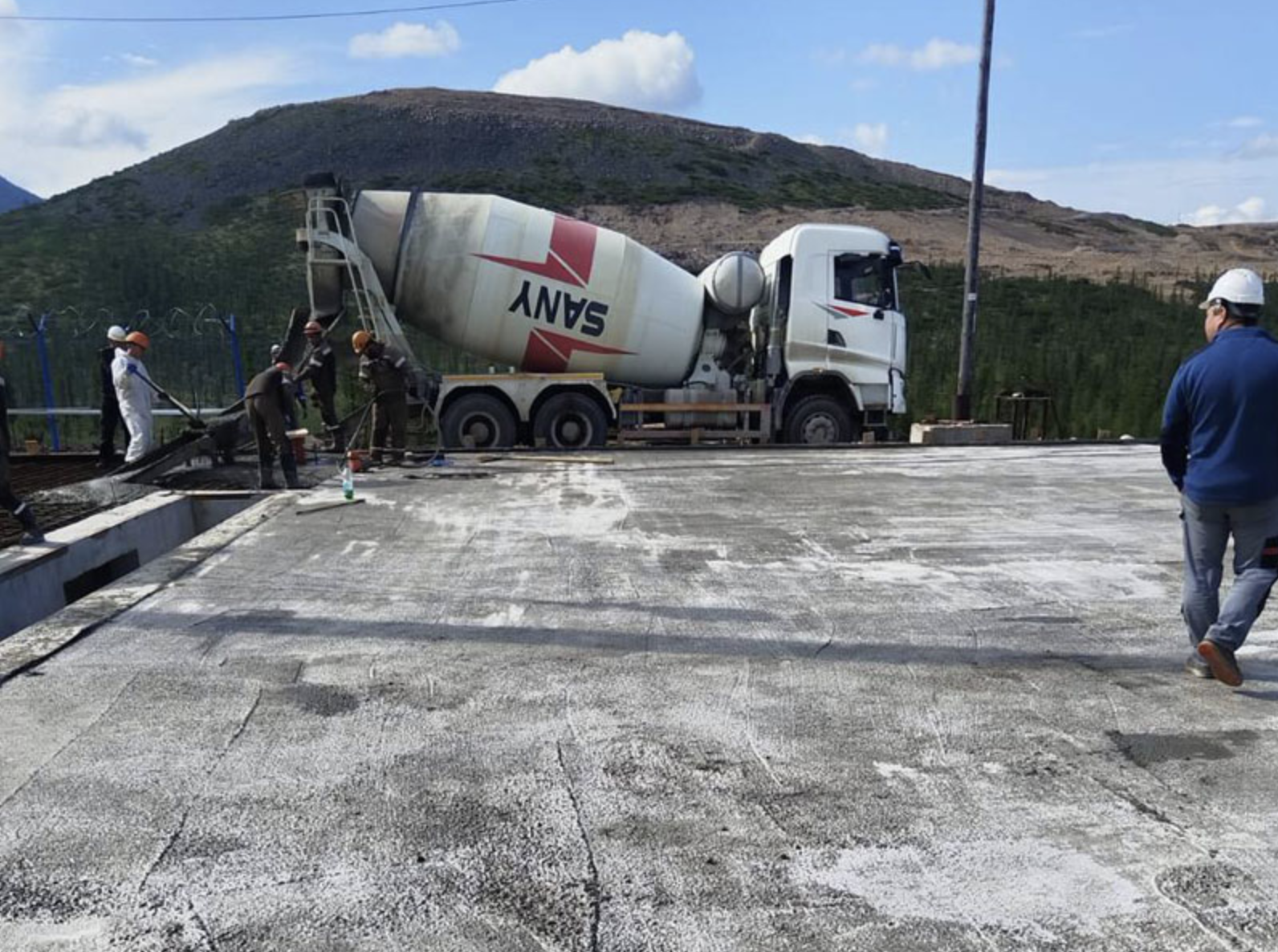

На первом этапе выполнено устройство основания под ангар — монолитной бетонной плиты.

Особенности этапа:

• выравнивание площадки
• подготовка основания под нагрузку техники
• устройство бетонной плиты под ангар
• закладка точек крепления металлоконструкций

Ровное и жёсткое основание обеспечивает корректную геометрию монтажа каркаса и дальнейшую эксплуатацию сооружения.

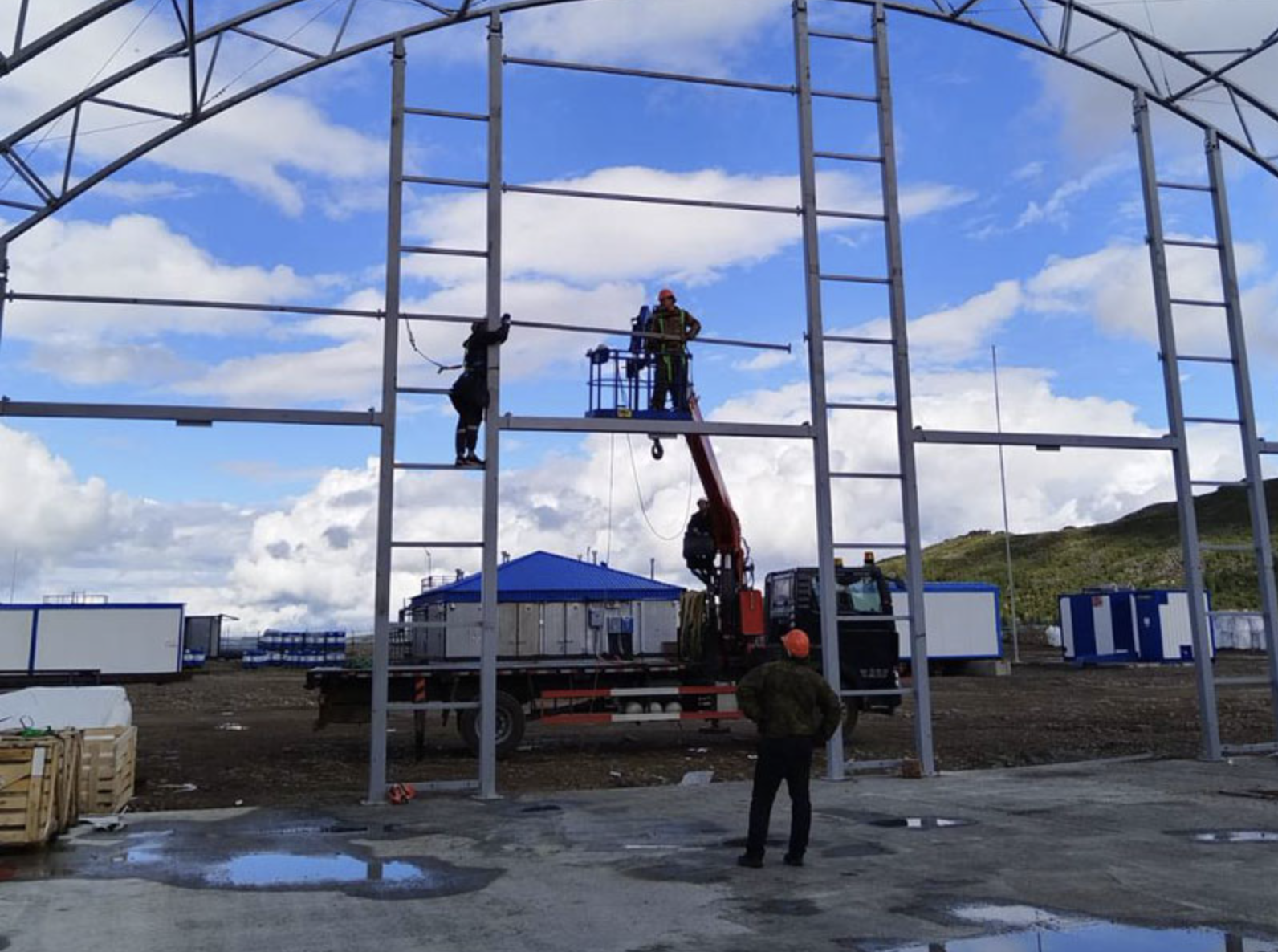

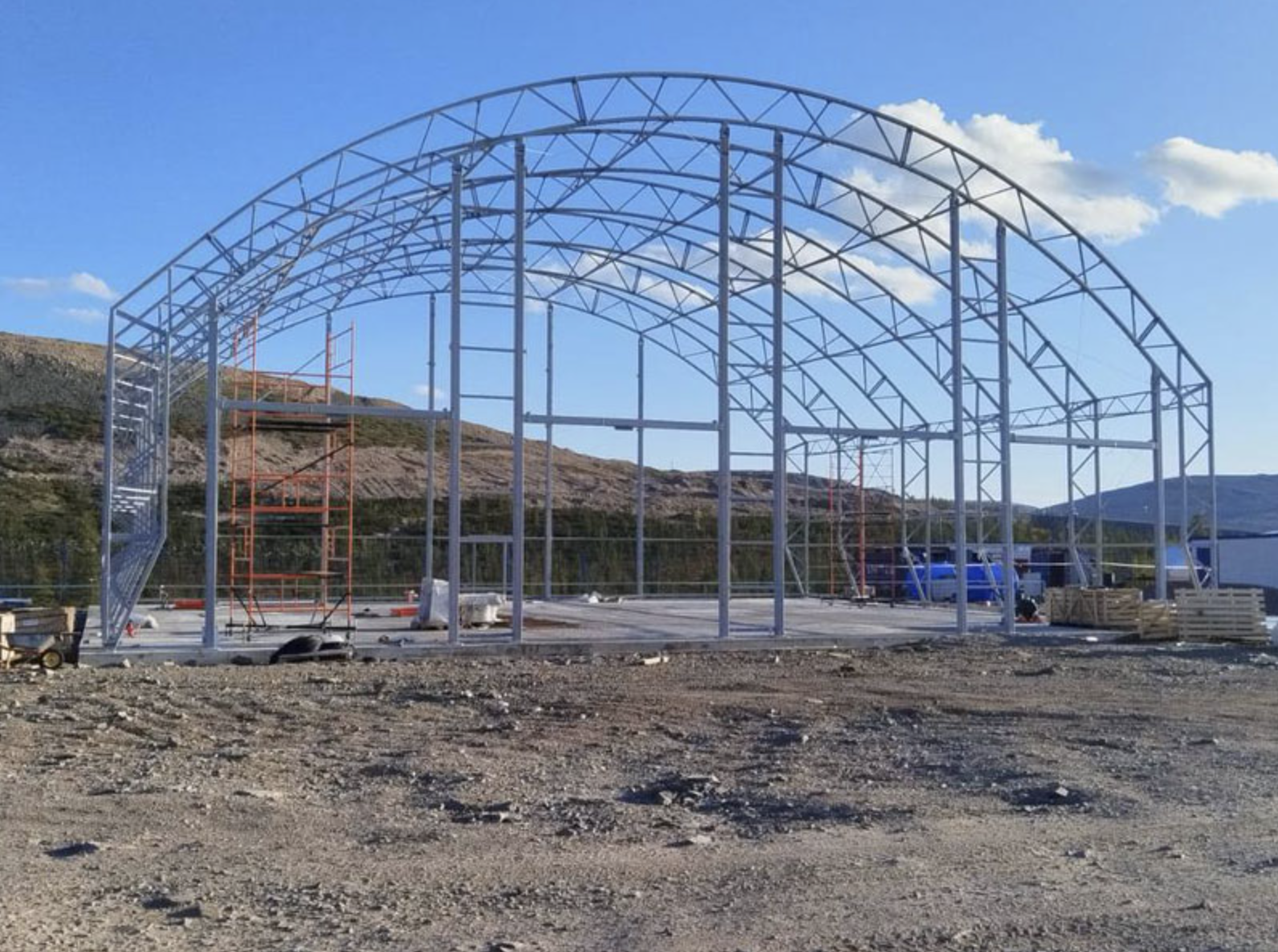

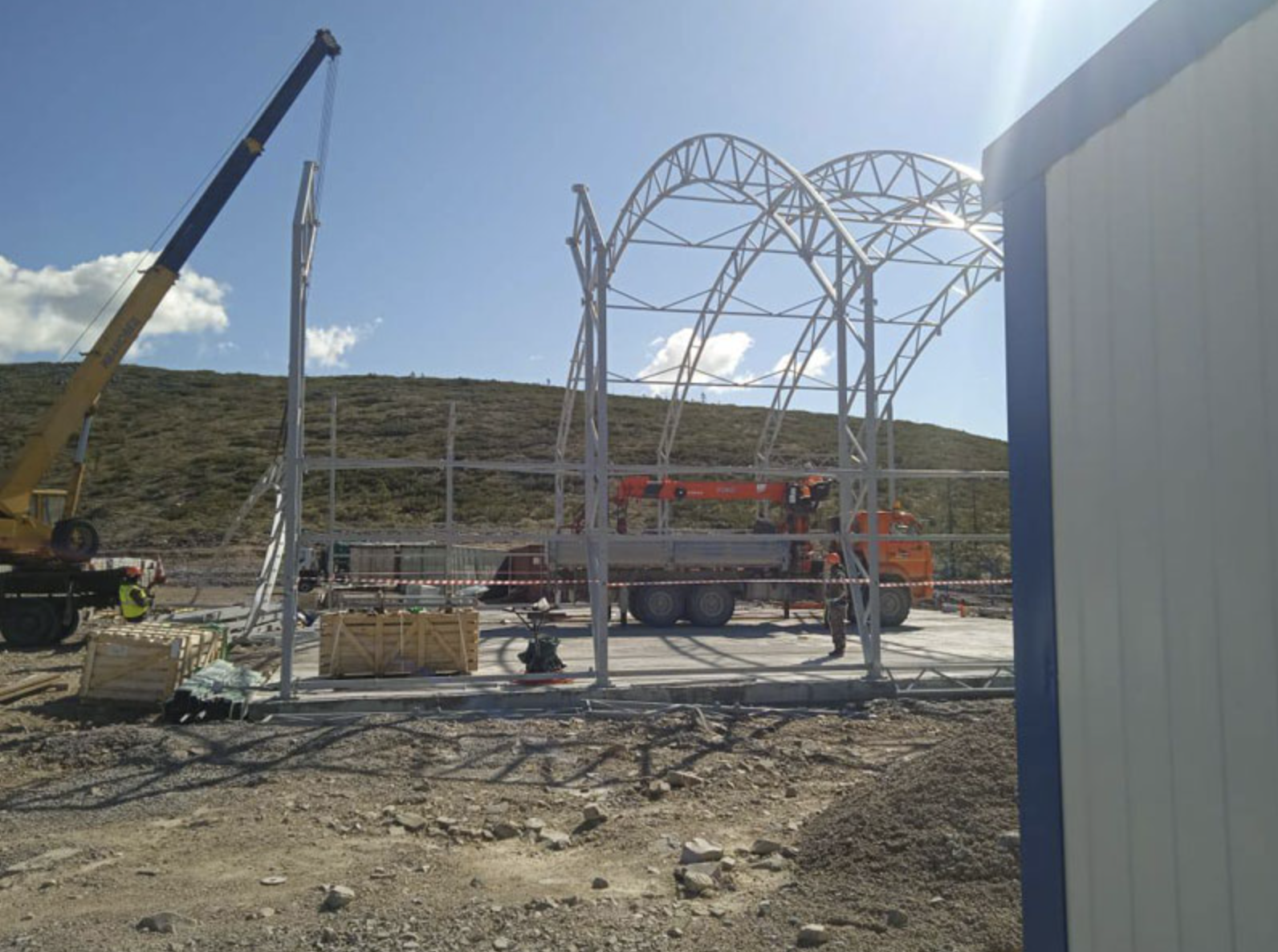

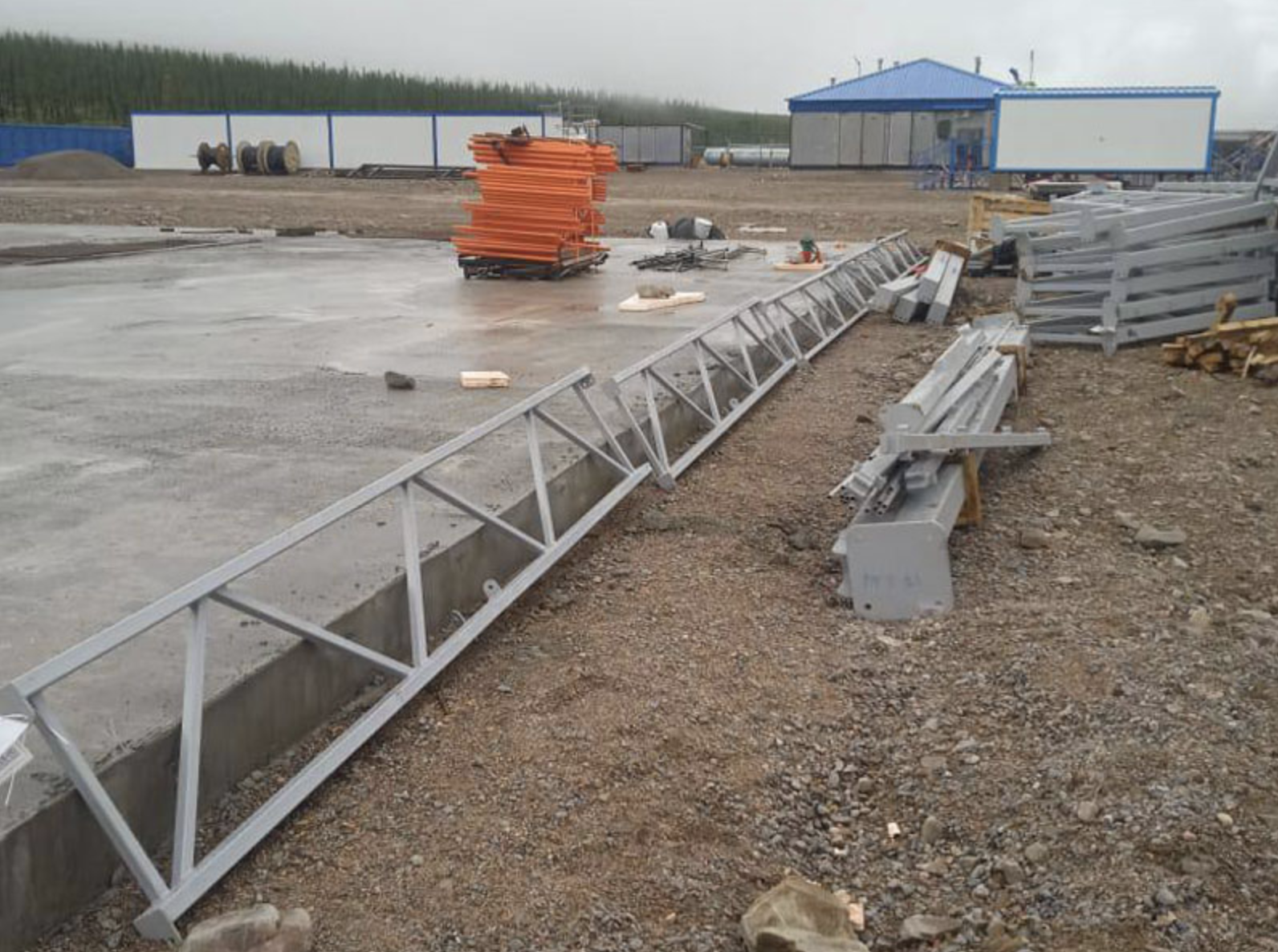

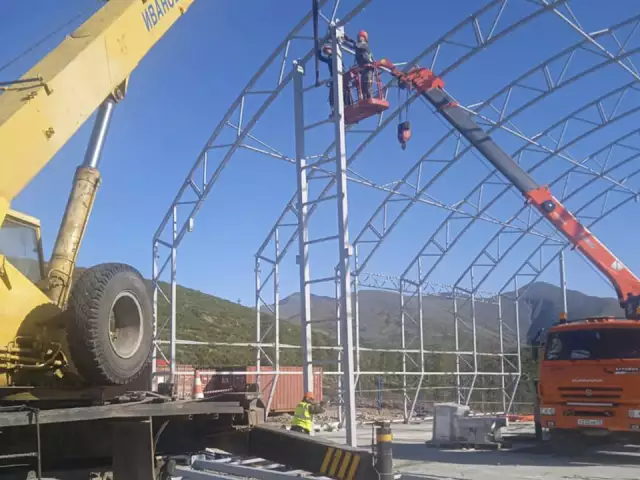

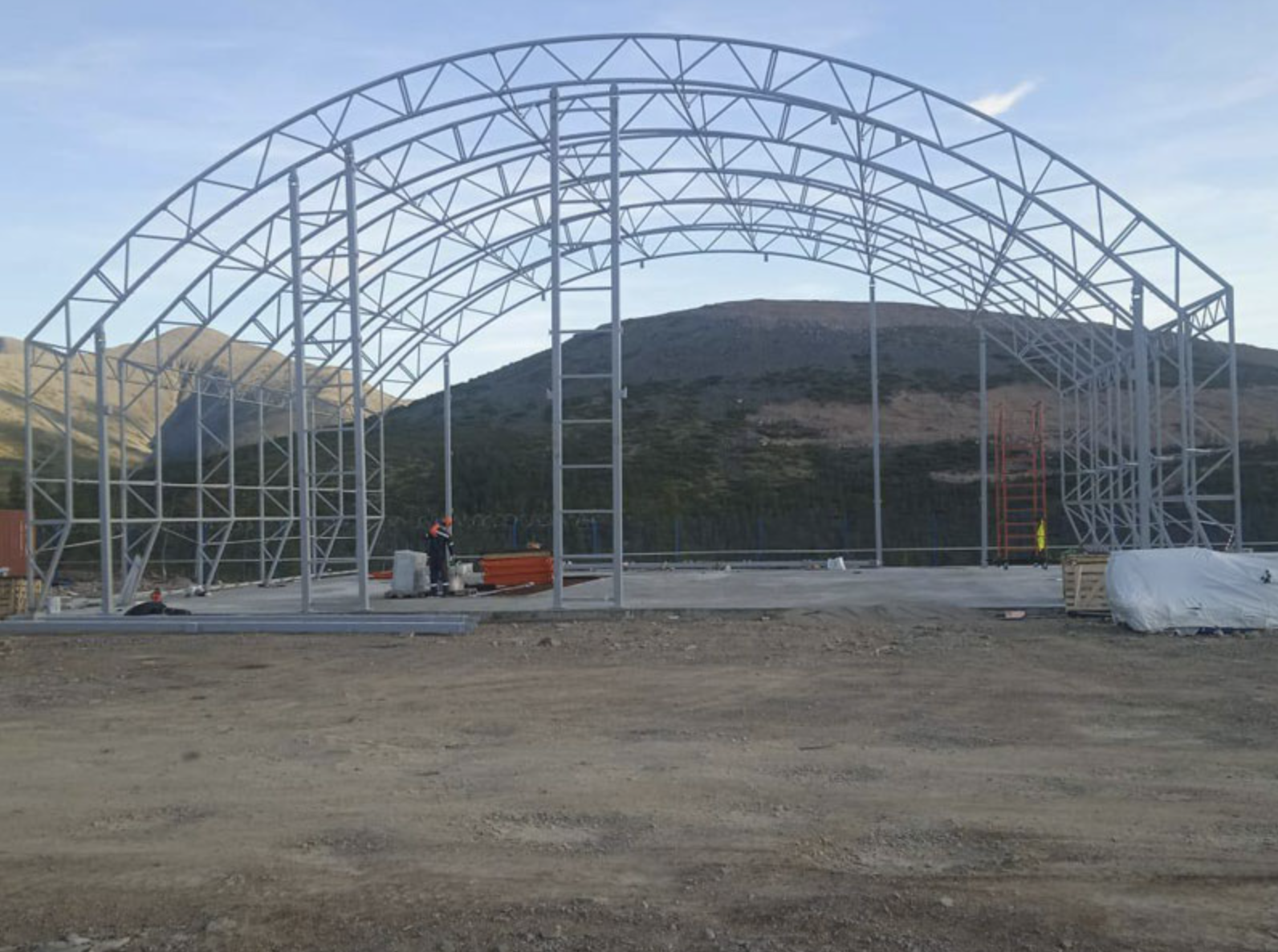

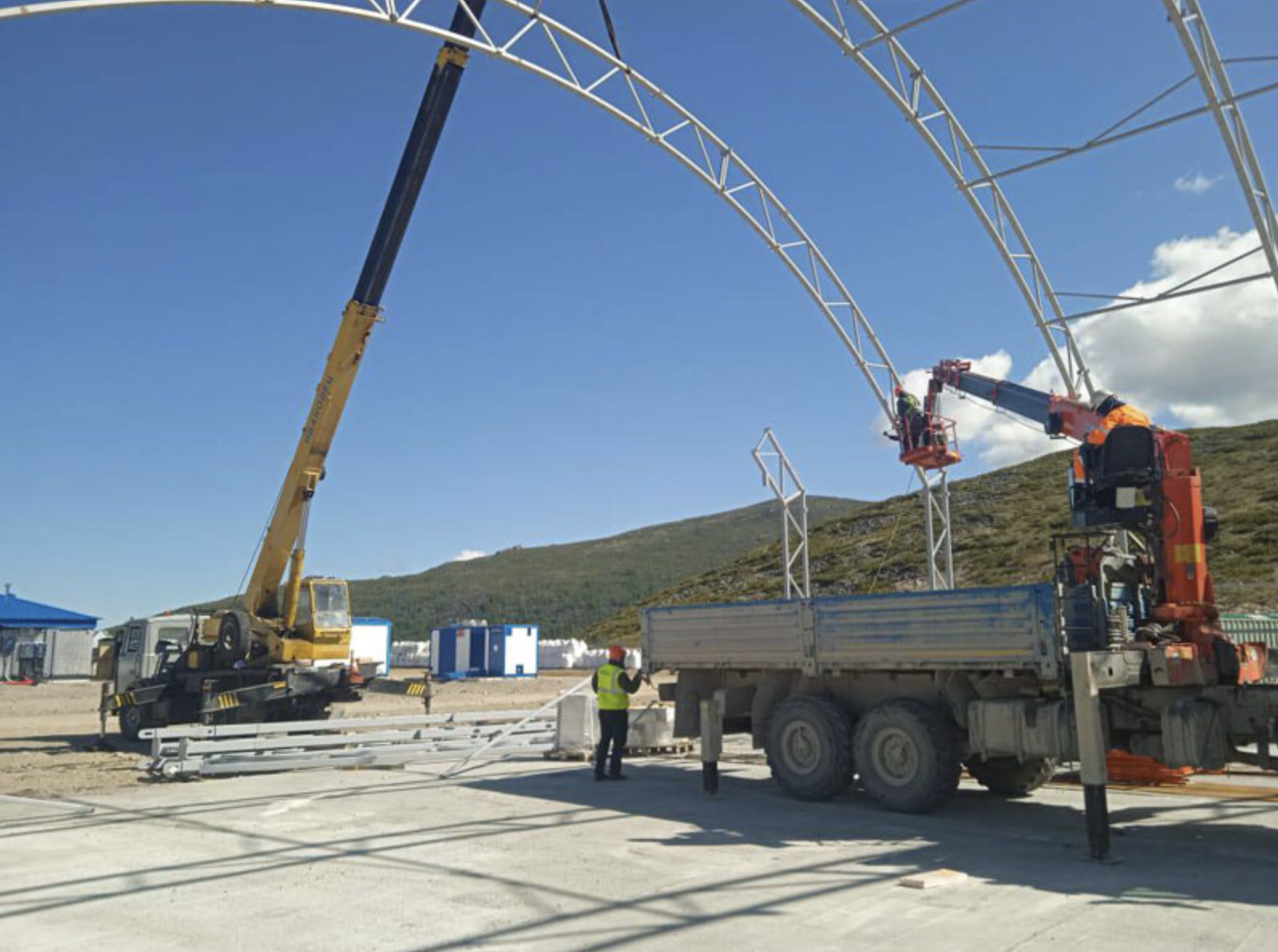

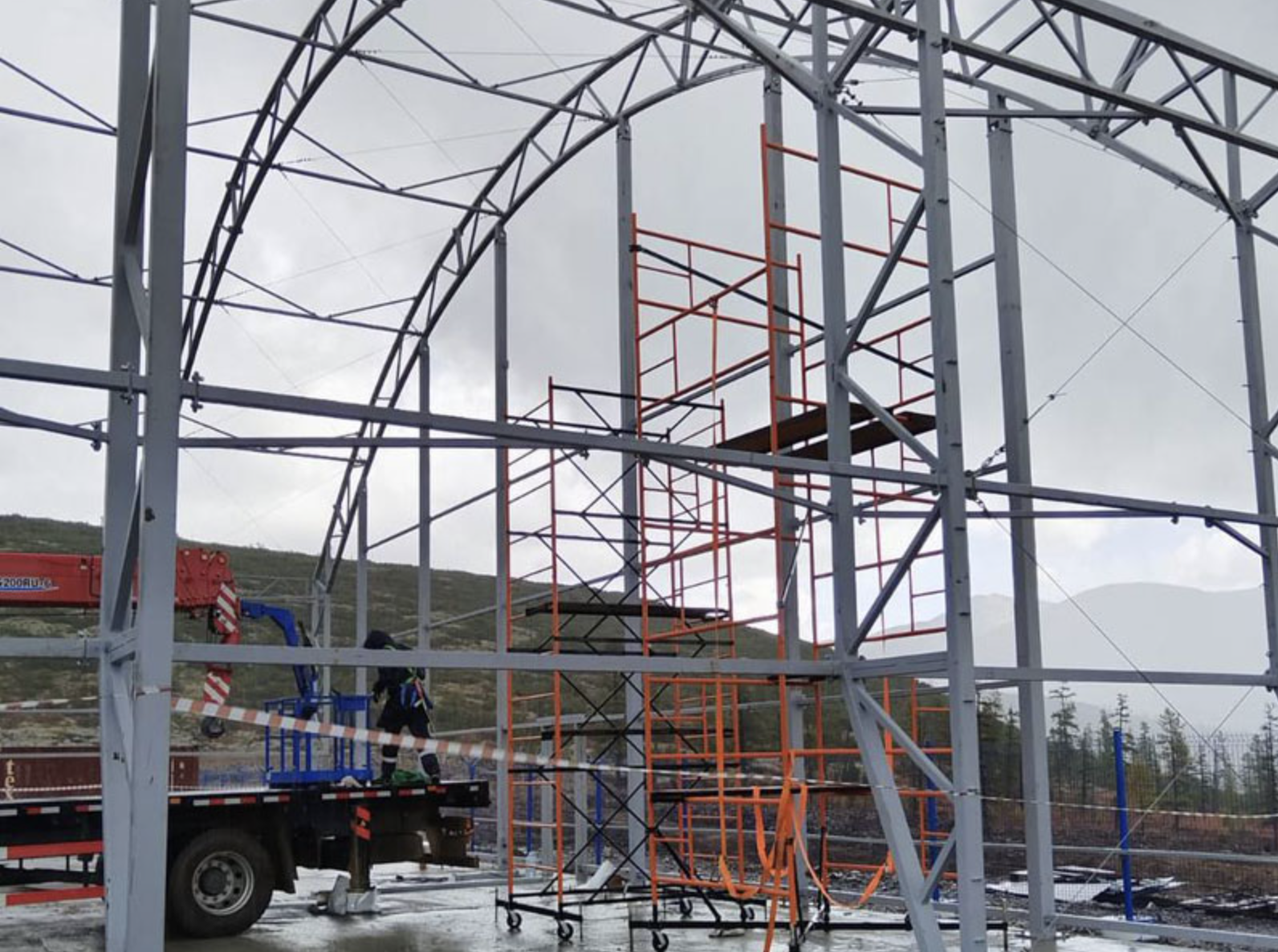

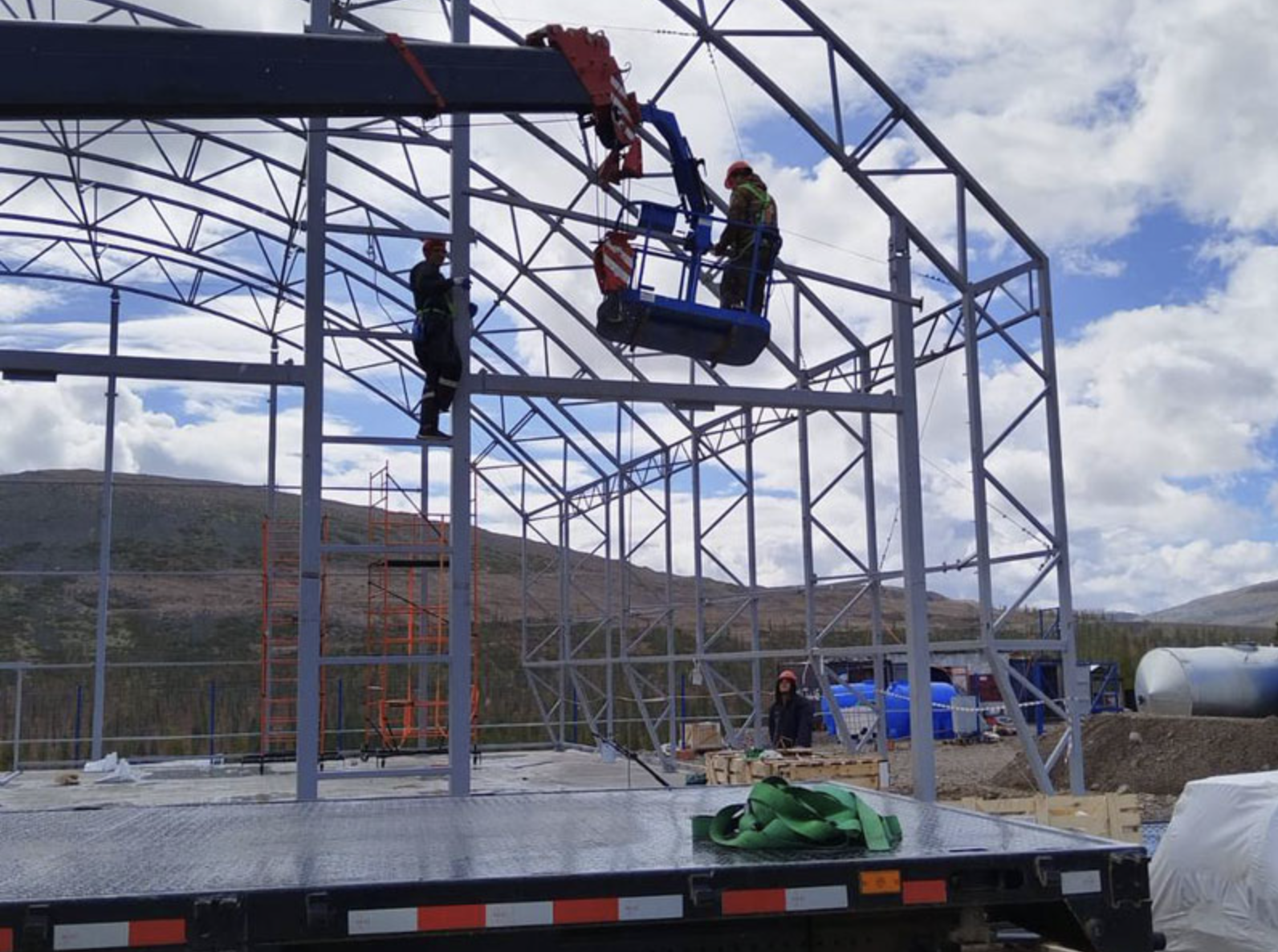

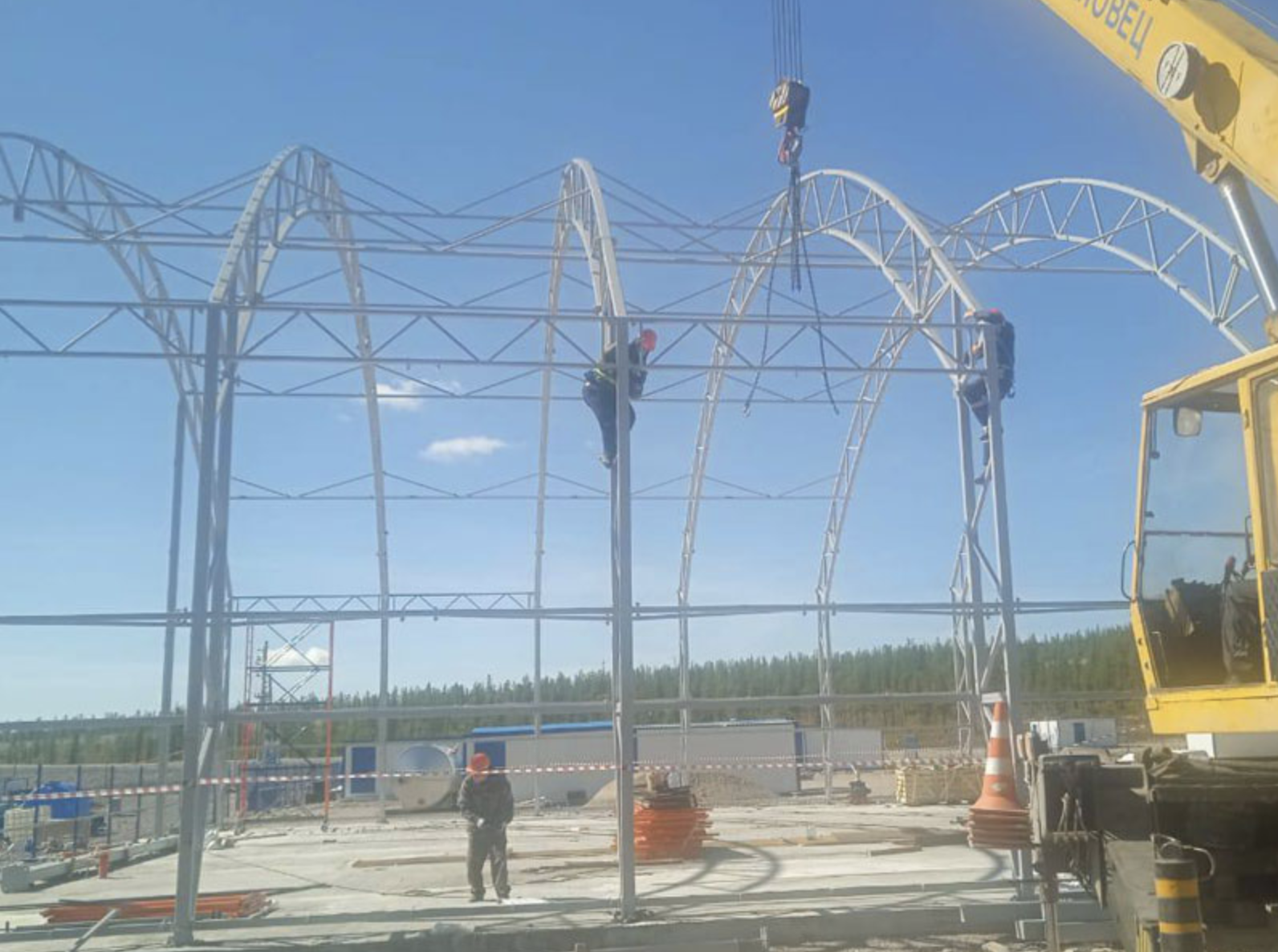

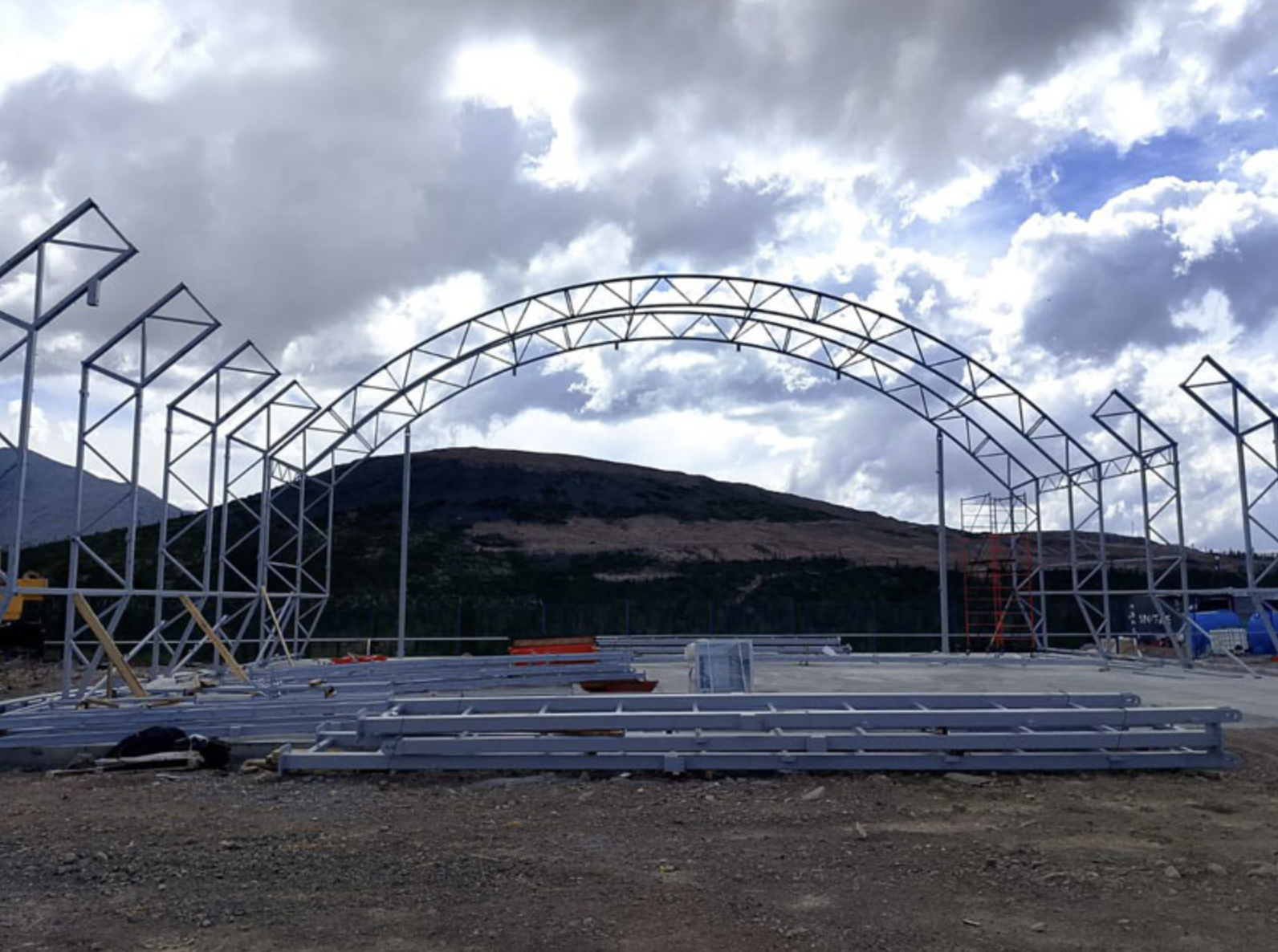

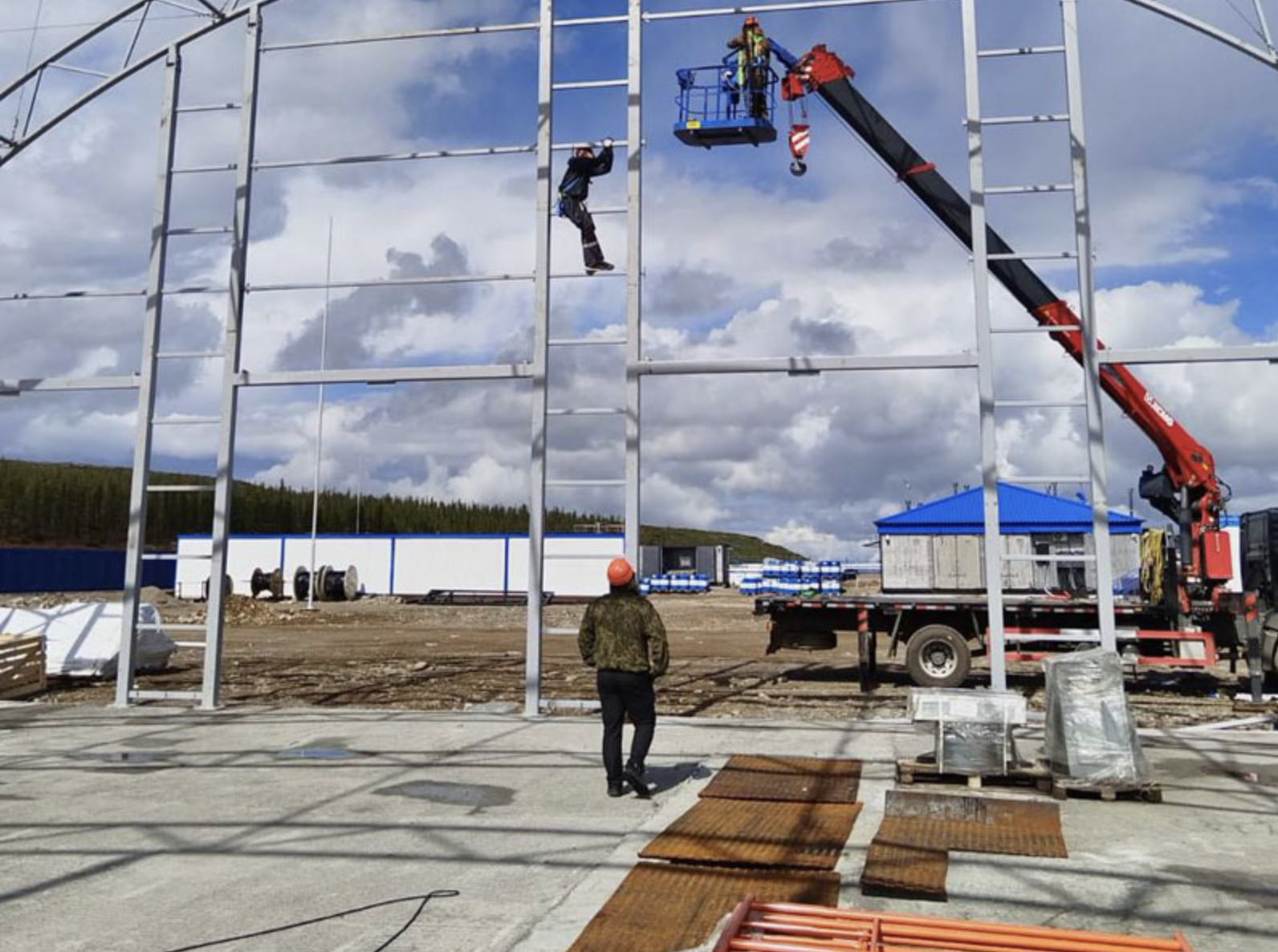

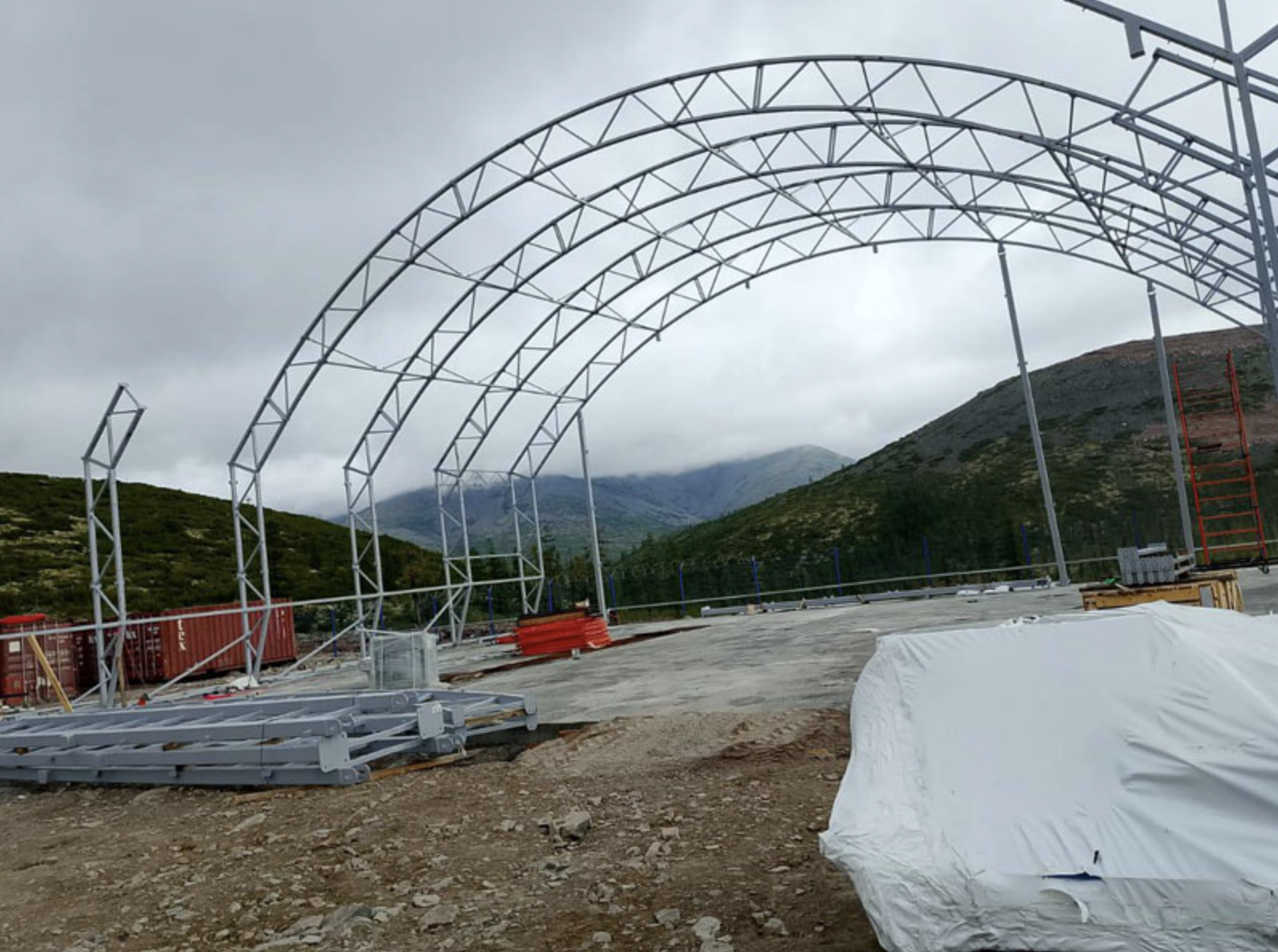

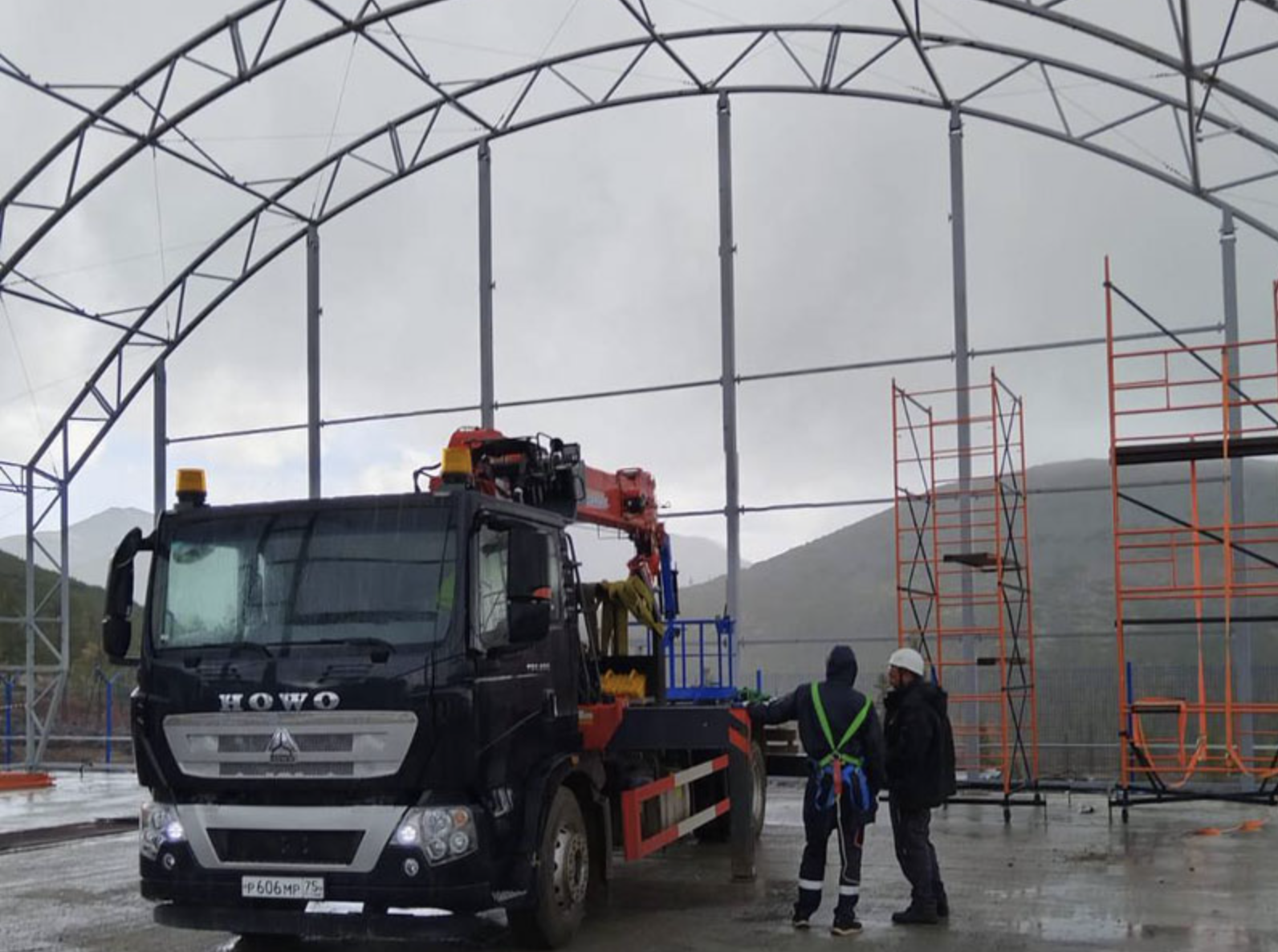

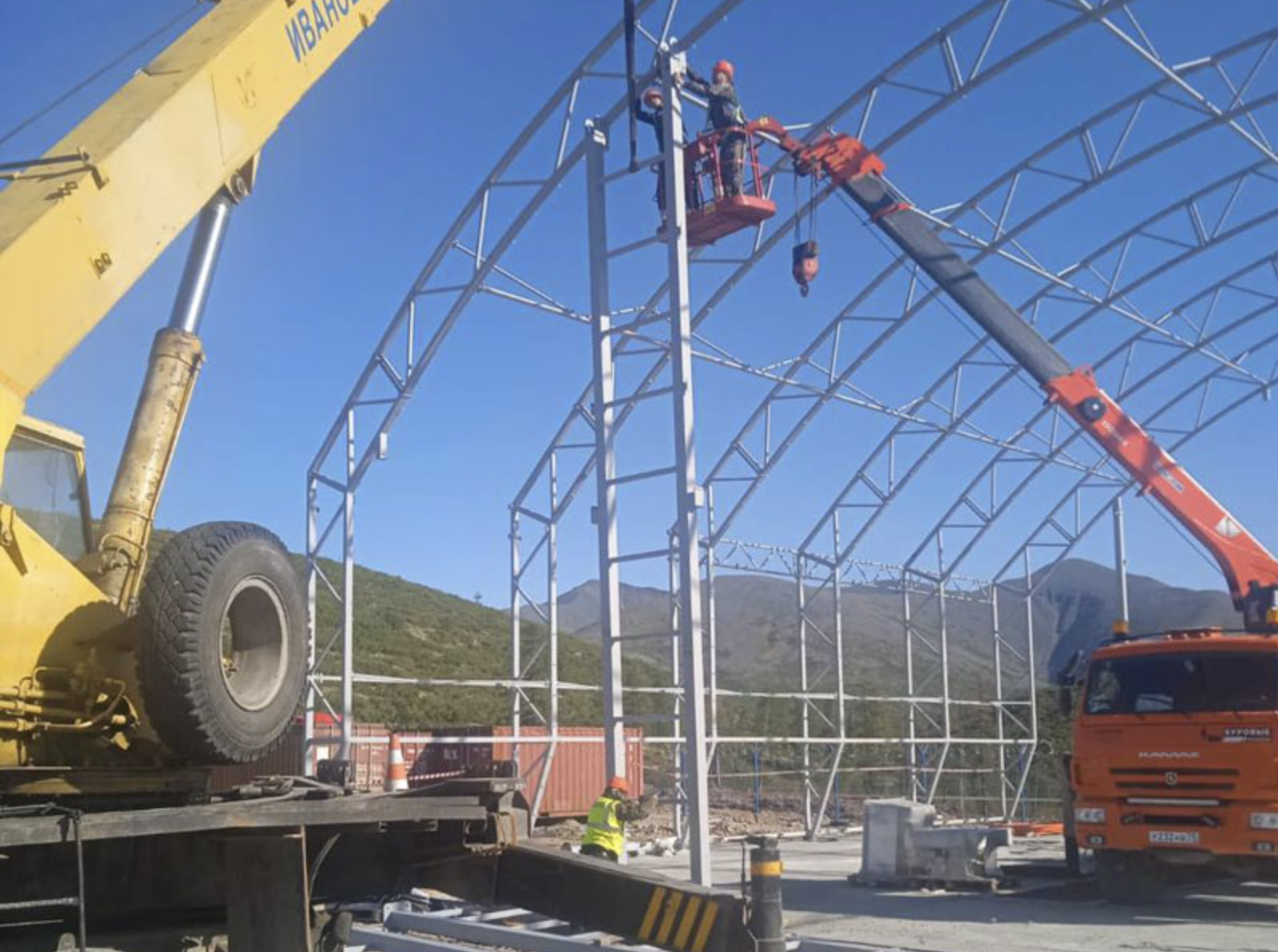

После подготовки основания выполнен монтаж несущего каркаса.

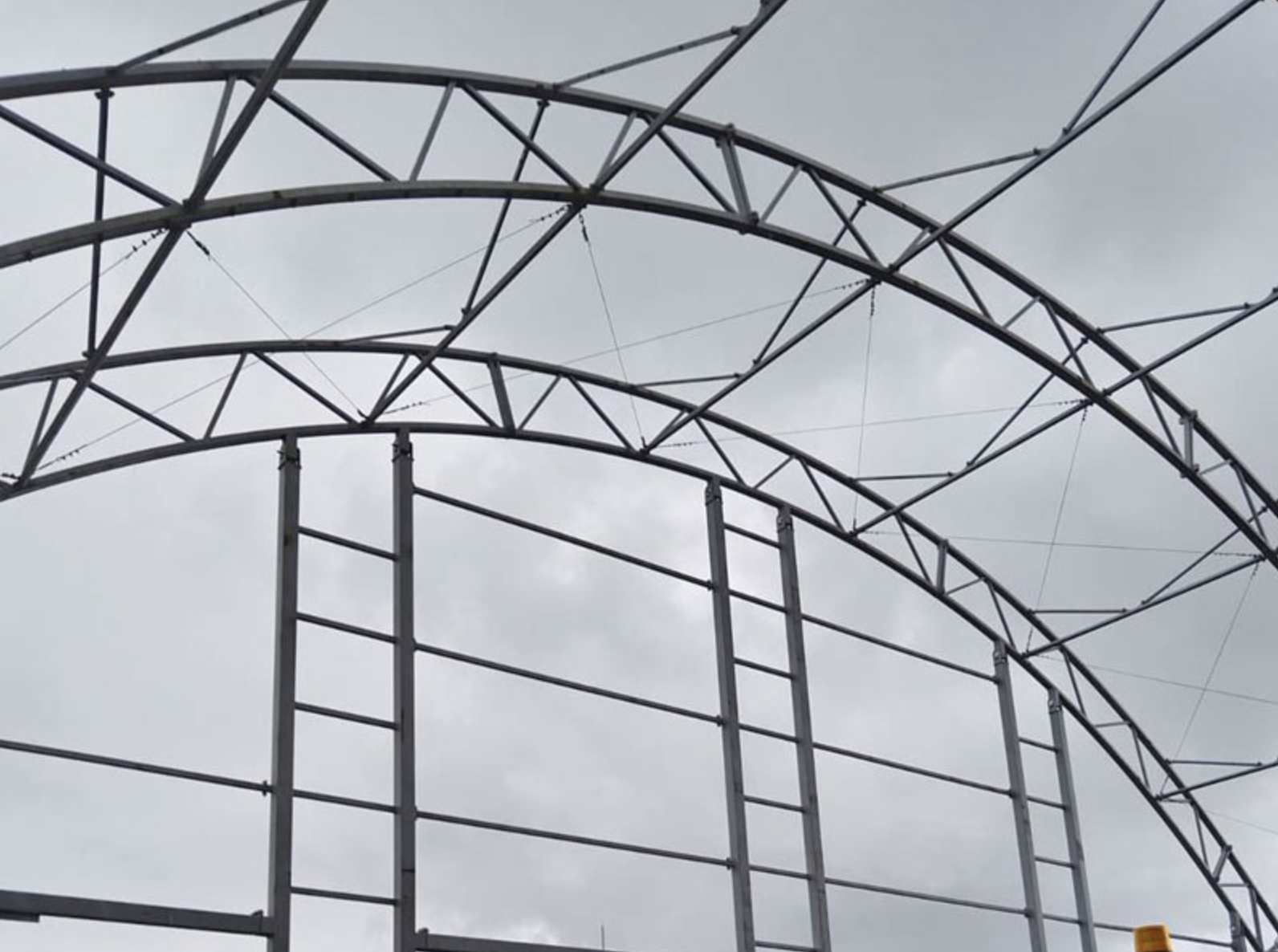

Конструктив:

• арочные металлические рамы
• шаг рам — 4 м
• болтовые соединения
• система связей для пространственной жёсткости

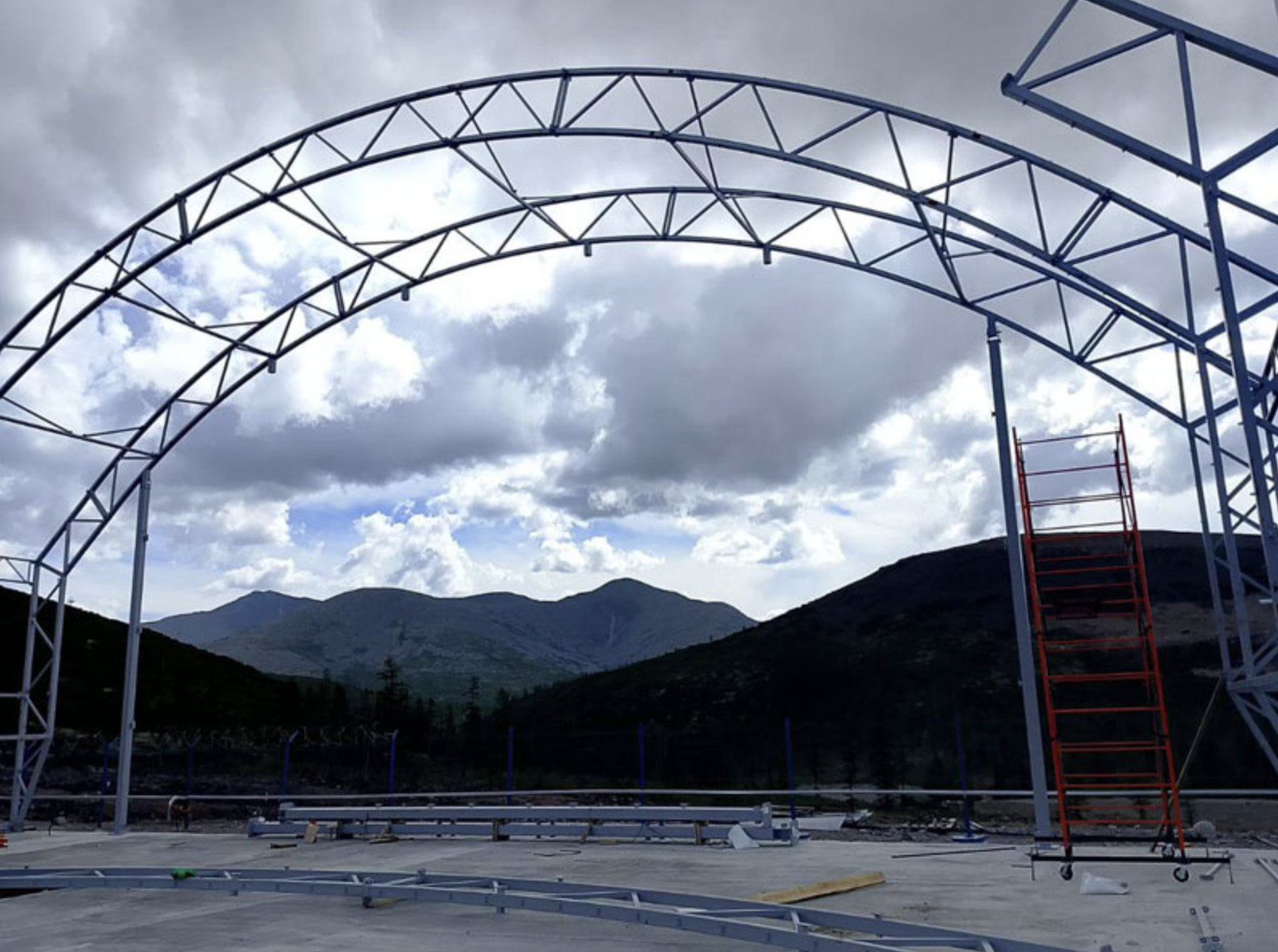

Арочная схема позволяет перекрыть пролёт 20 м без промежуточных опор, что критично для размещения техники.

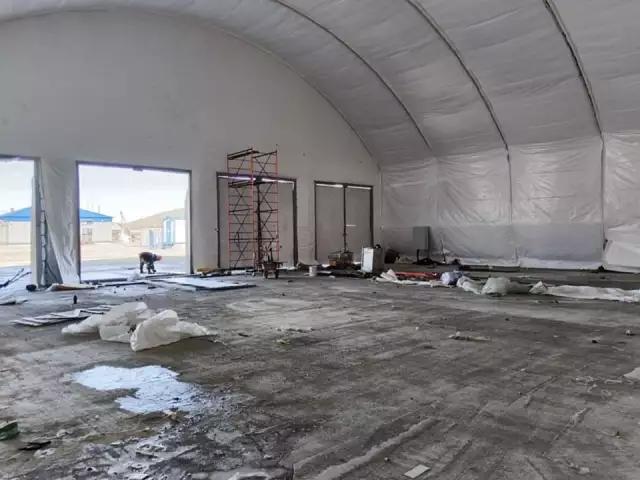

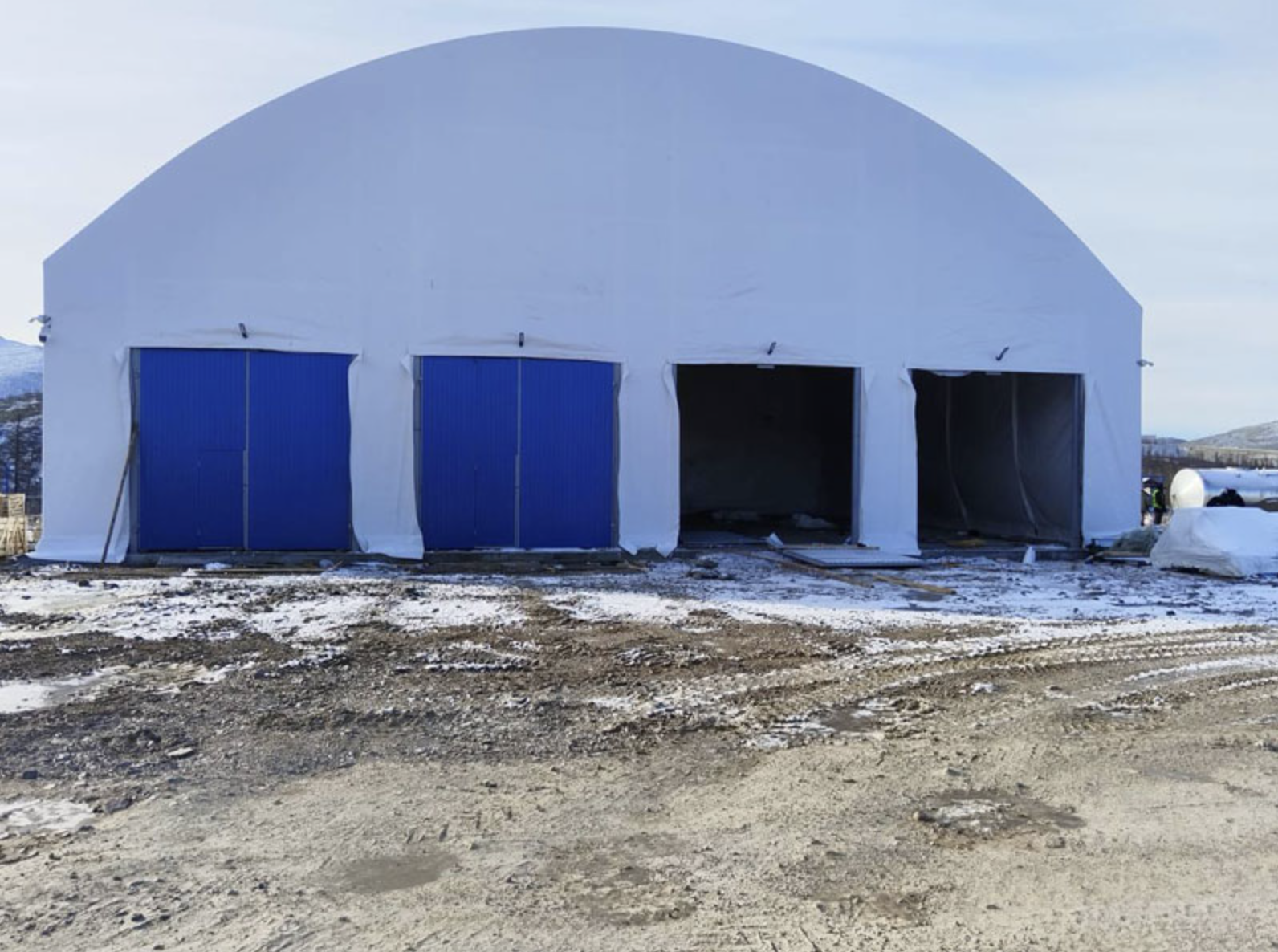

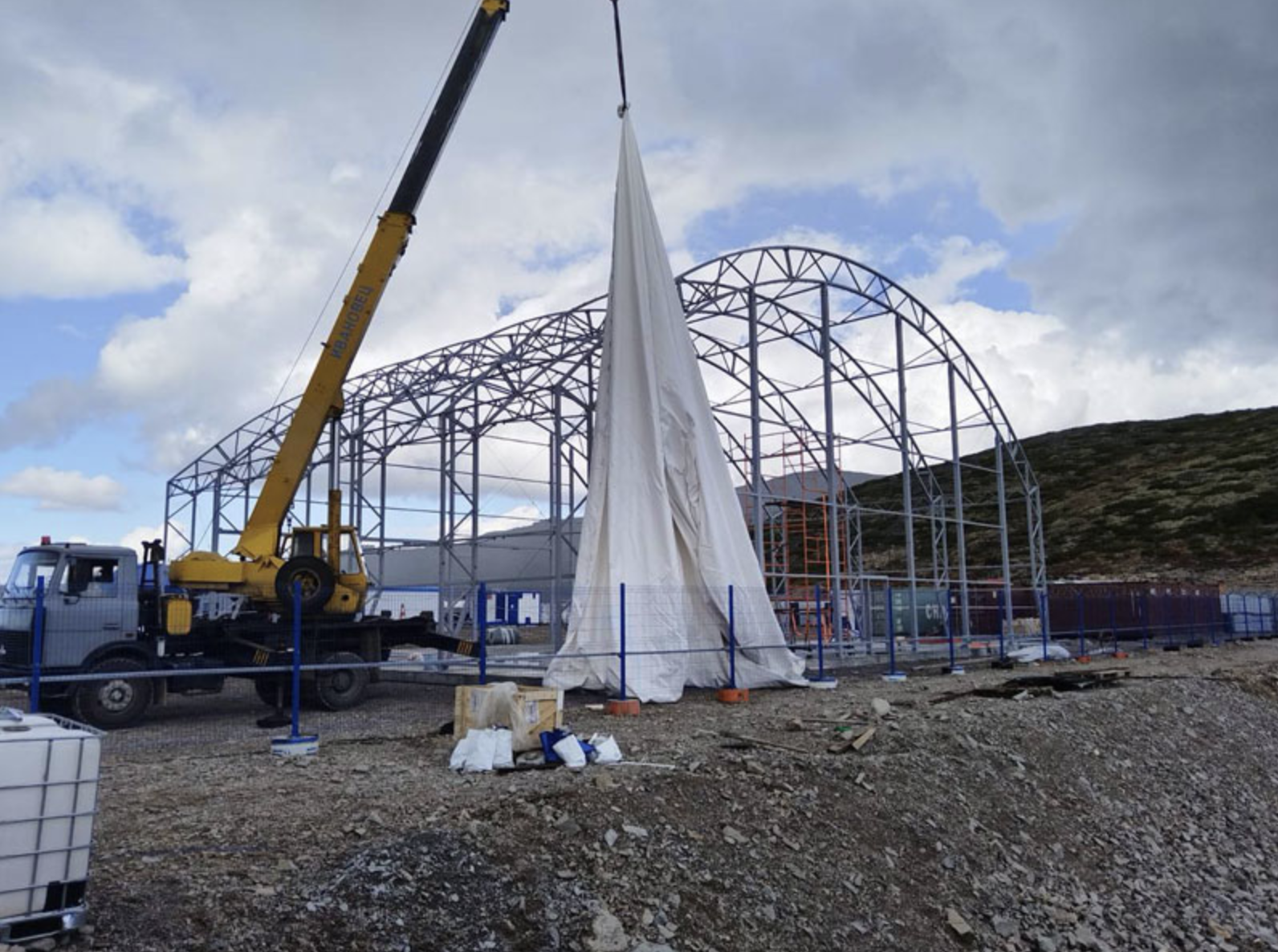

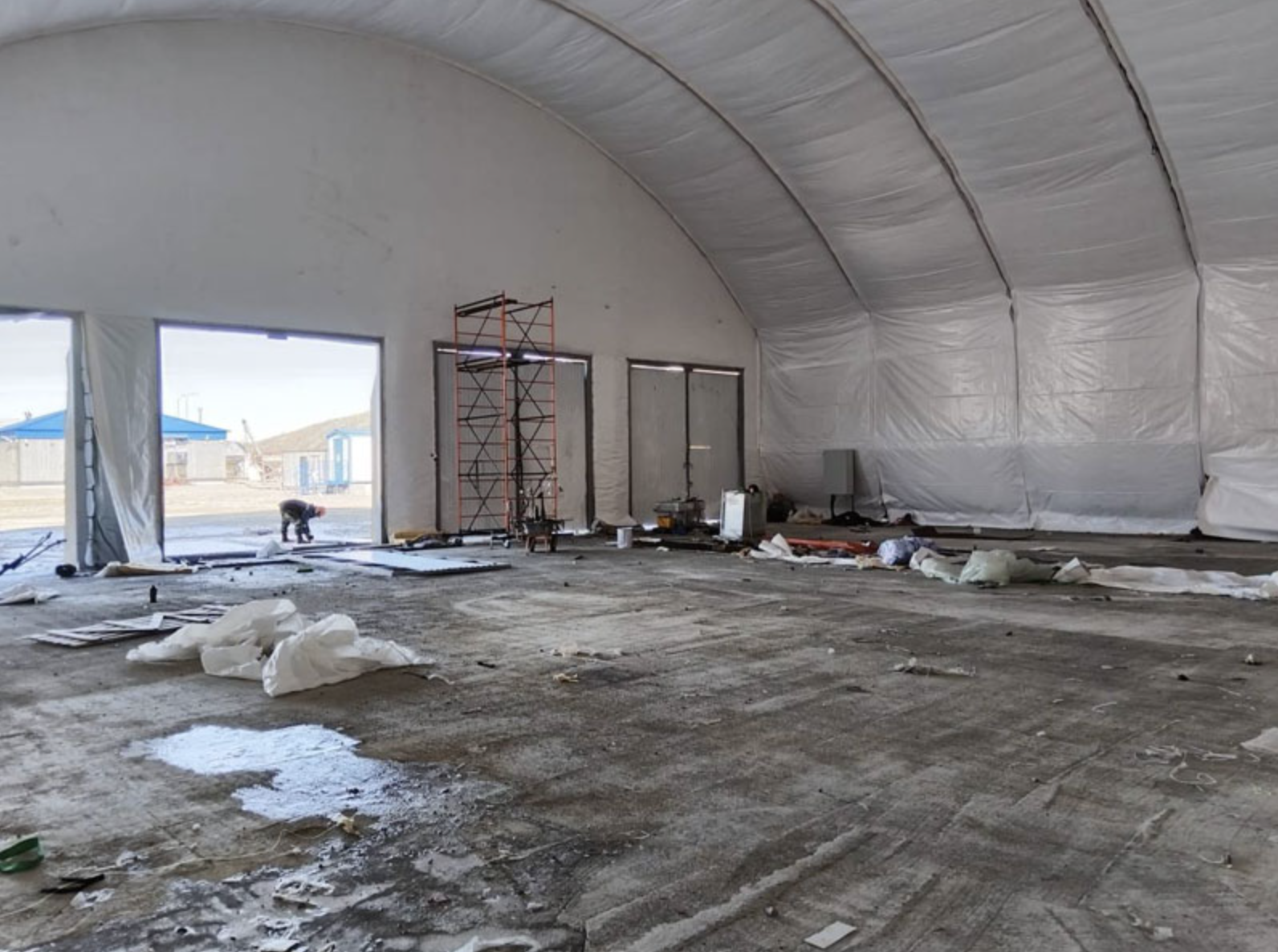

На данном этапе выполнены:

• монтаж тентового покрытия из ПВХ-мембраны

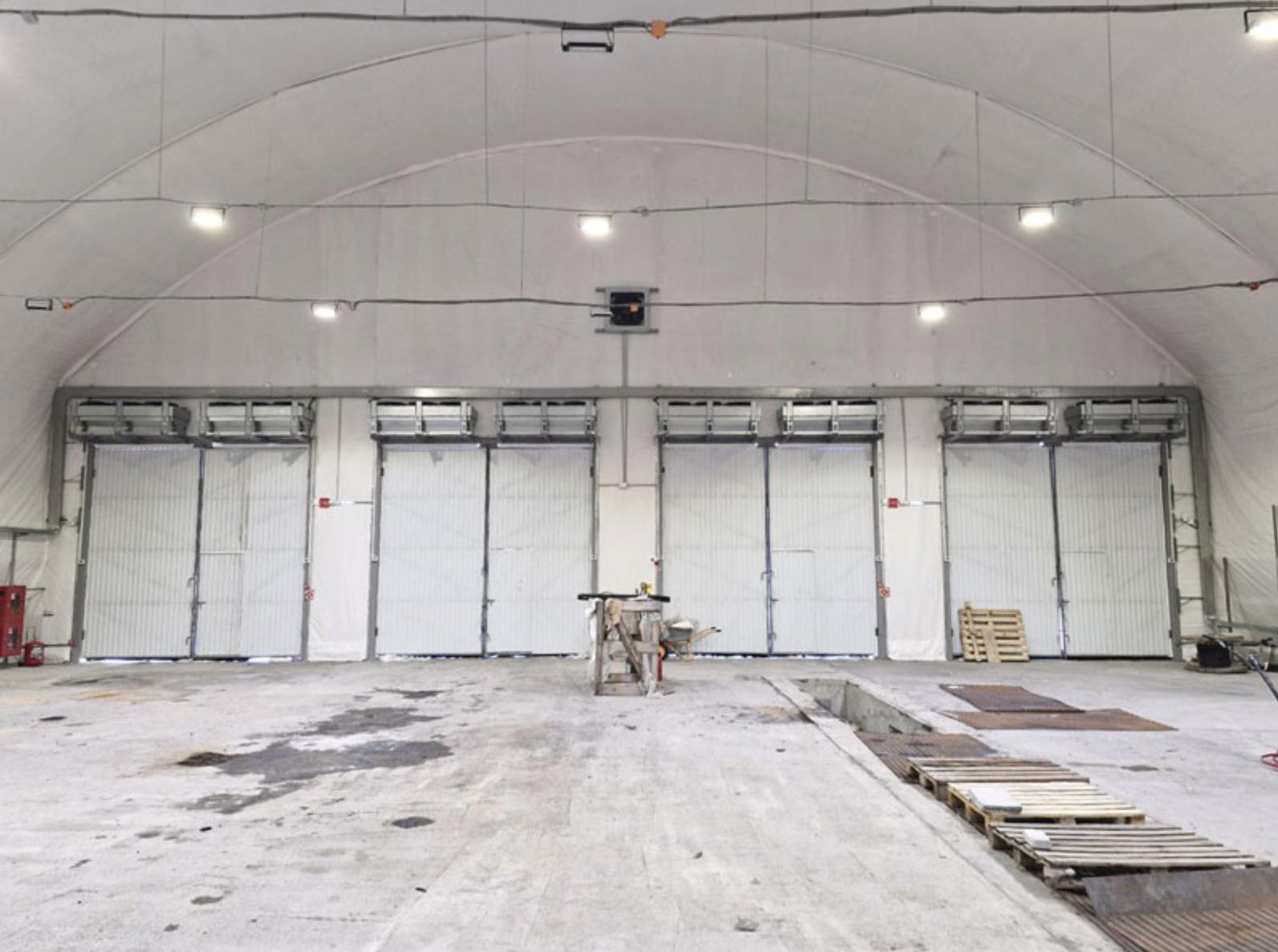

• установка воротных проёмов

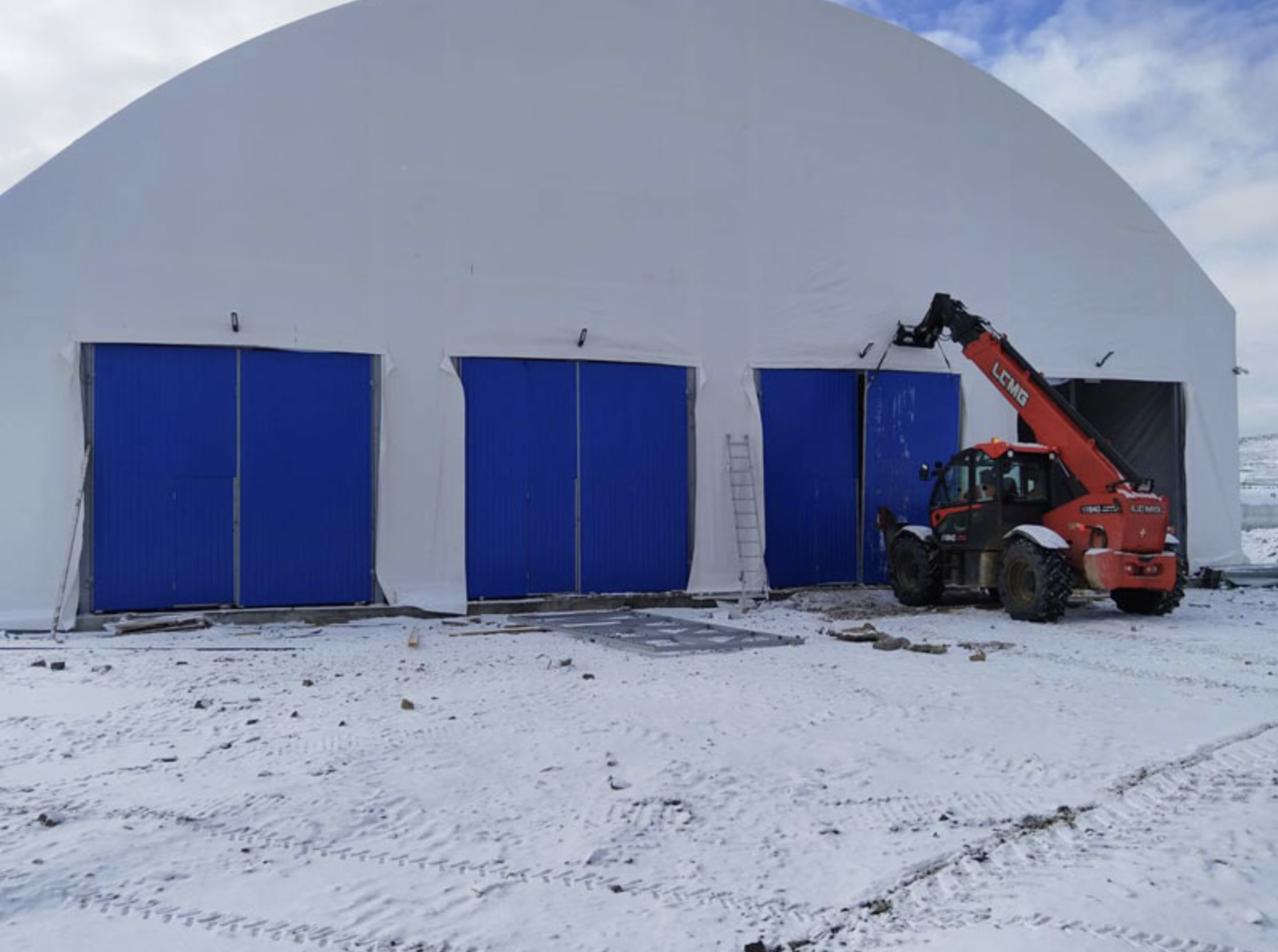

• монтаж распашных ворот

Параметры:

• 4 комплекта ворот 4,2 × 4,2 м
• калитка 1 × 2 м

Тентовое покрытие формирует герметичную оболочку здания и защищает внутреннее пространство от осадков и ветра.

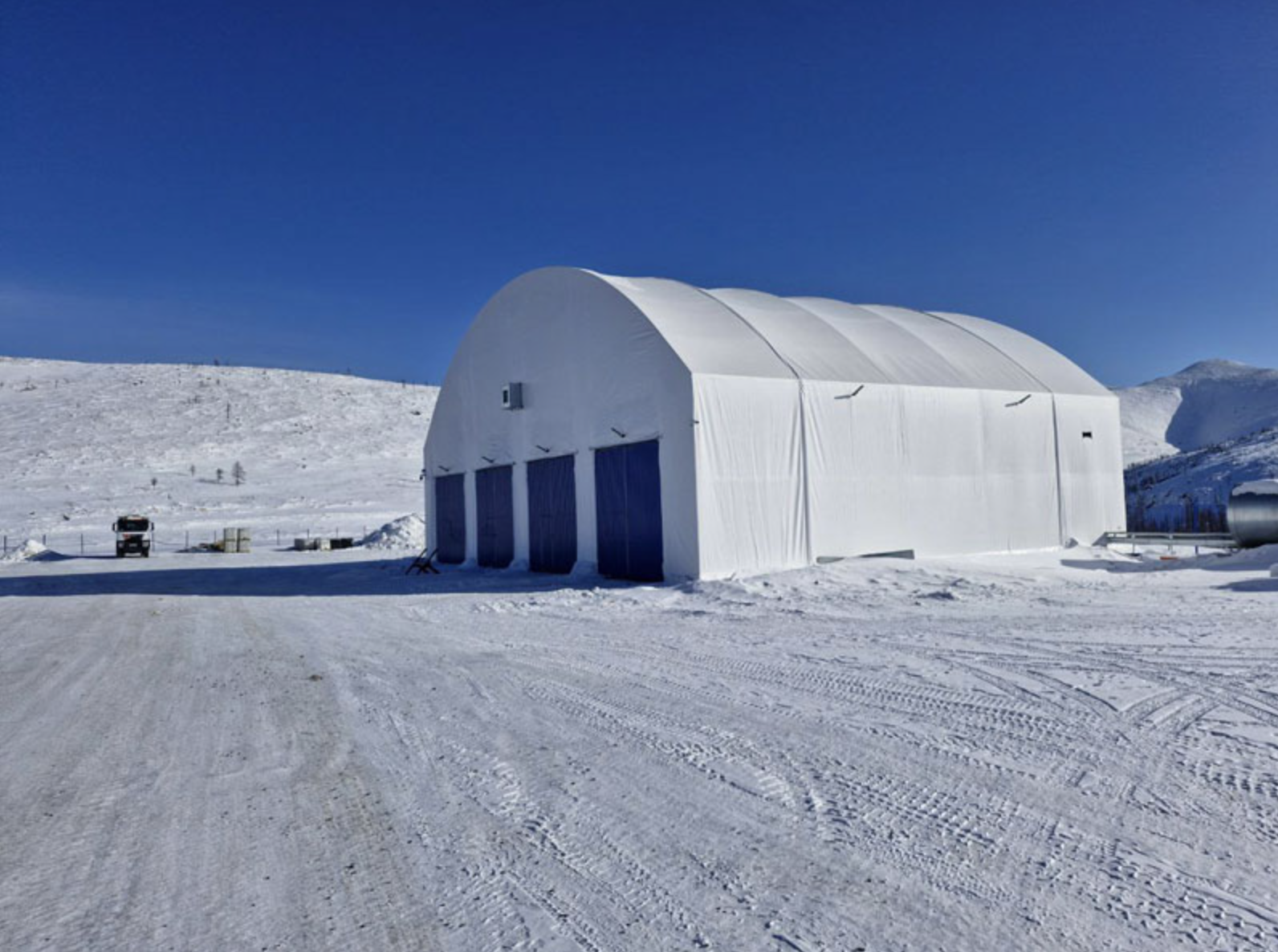

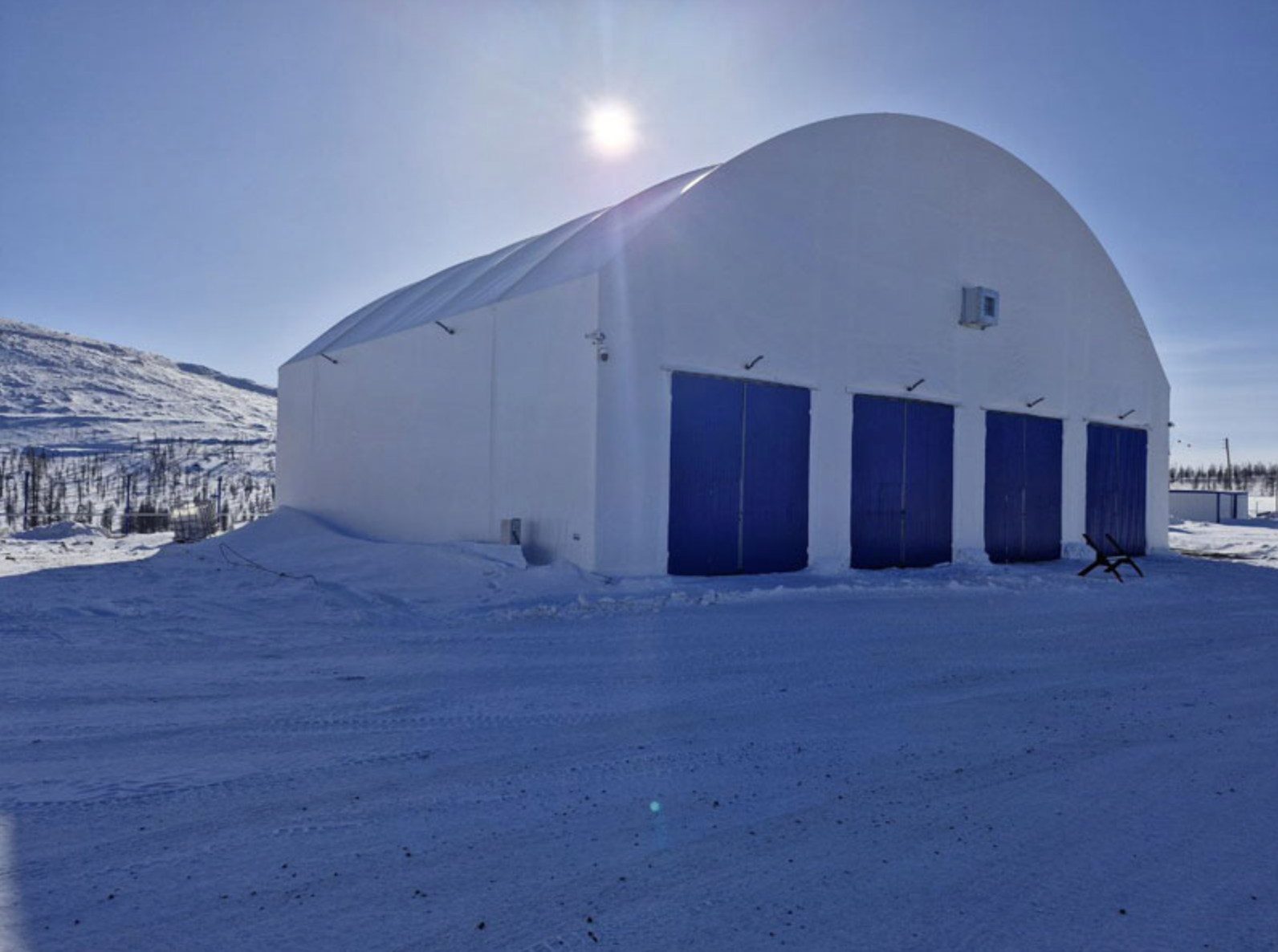

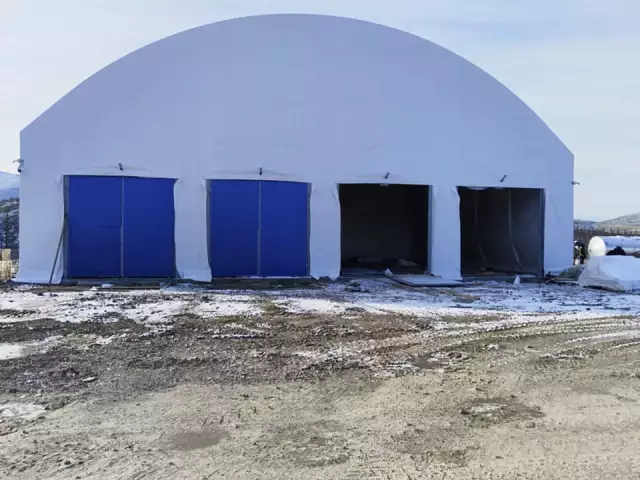

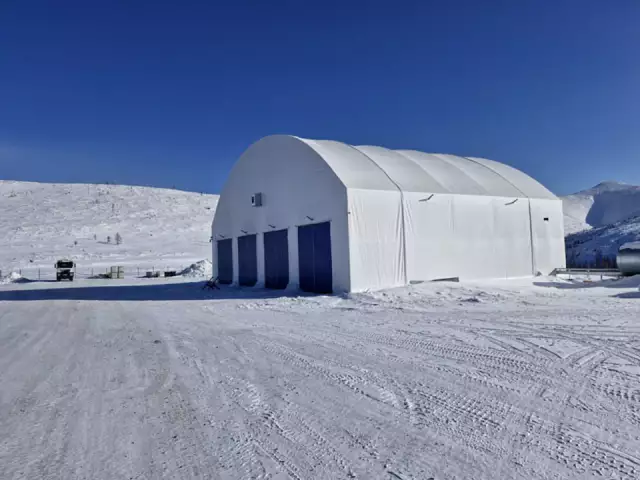

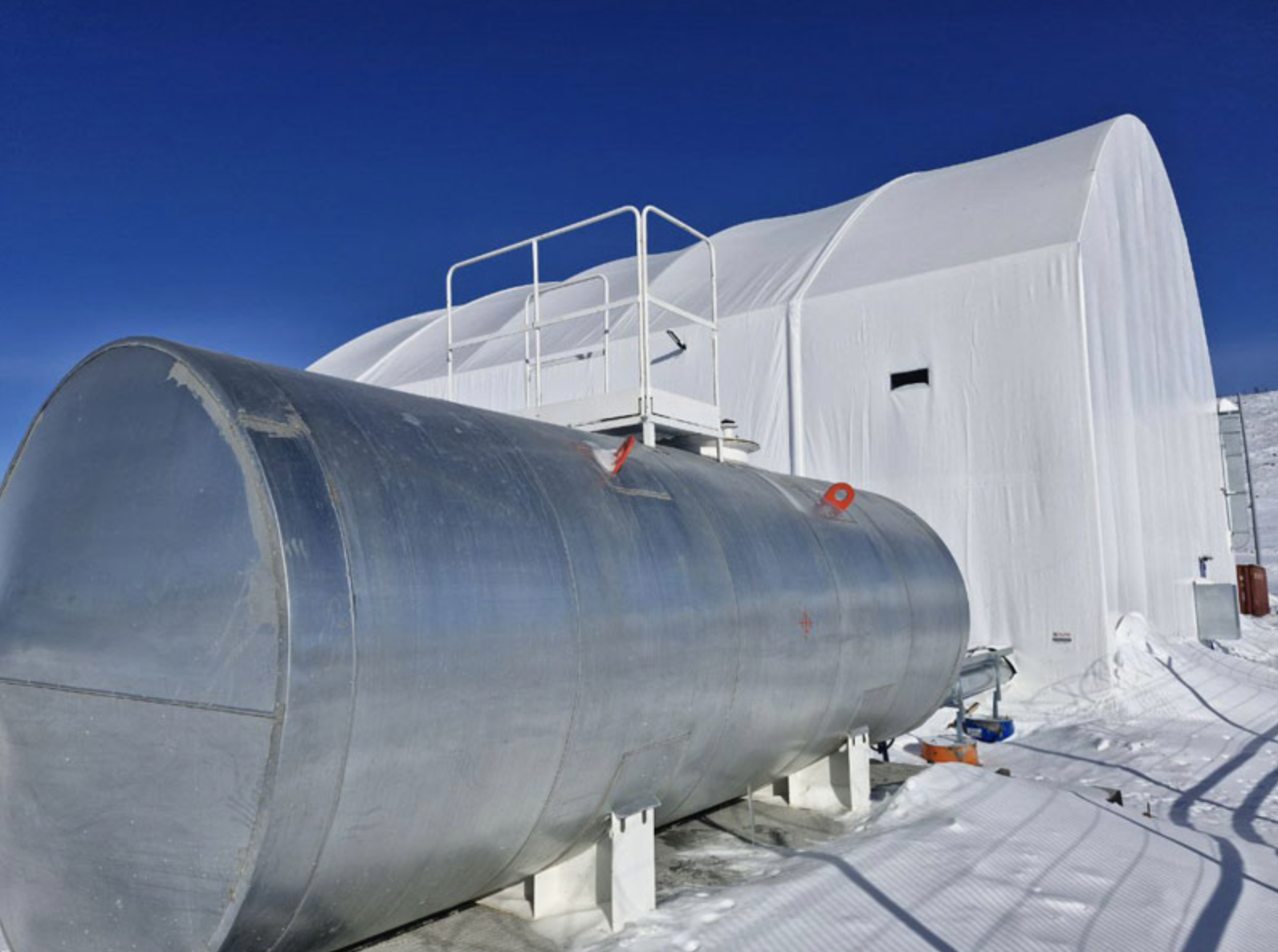

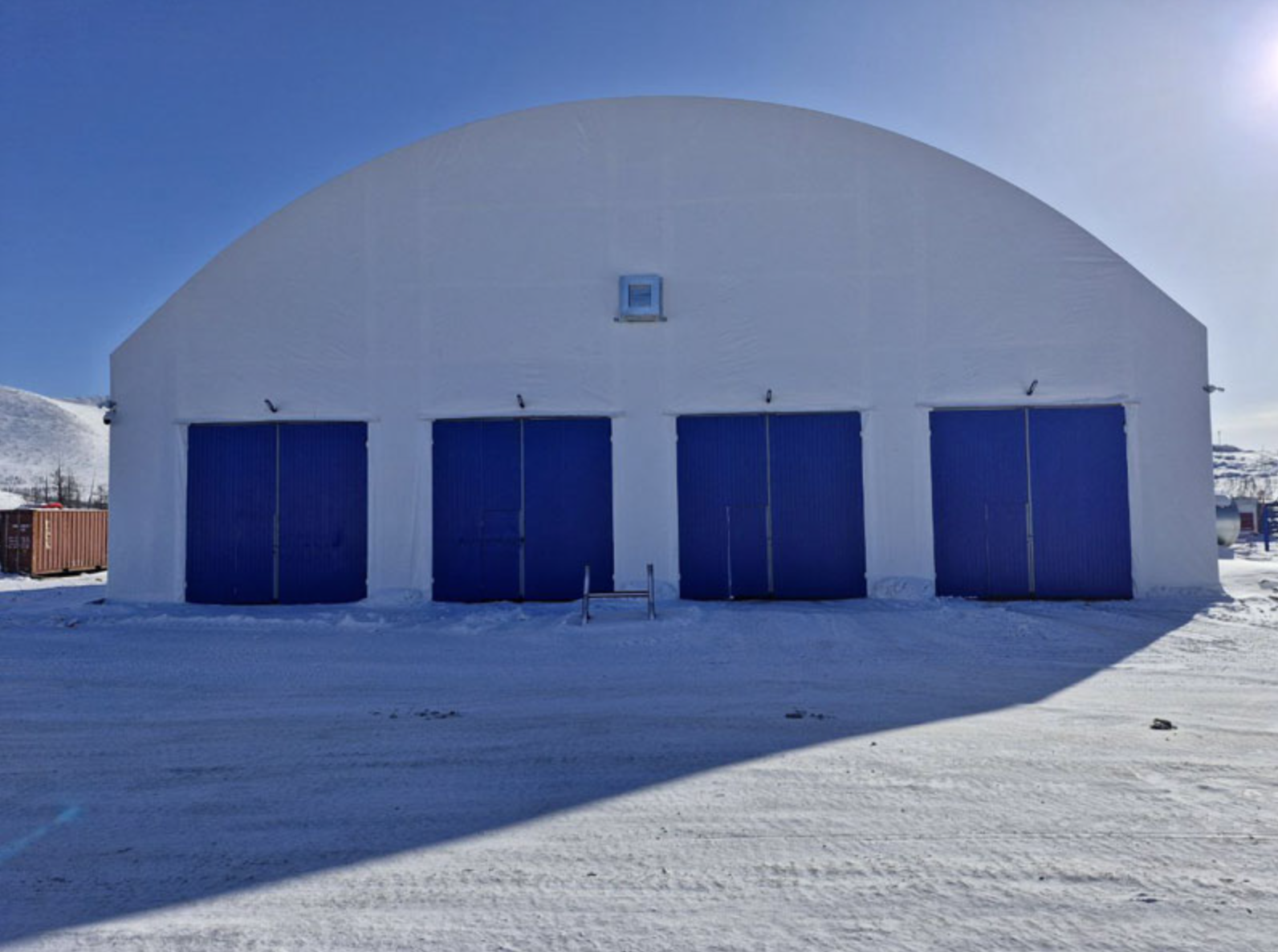

Результат снаружи:

• полностью закрытый контур
• готовые воротные группы
• устойчивая арочная форма
• эксплуатация в условиях низких температур

Конструкция обеспечивает защиту техники и оборудования от внешних факторов.

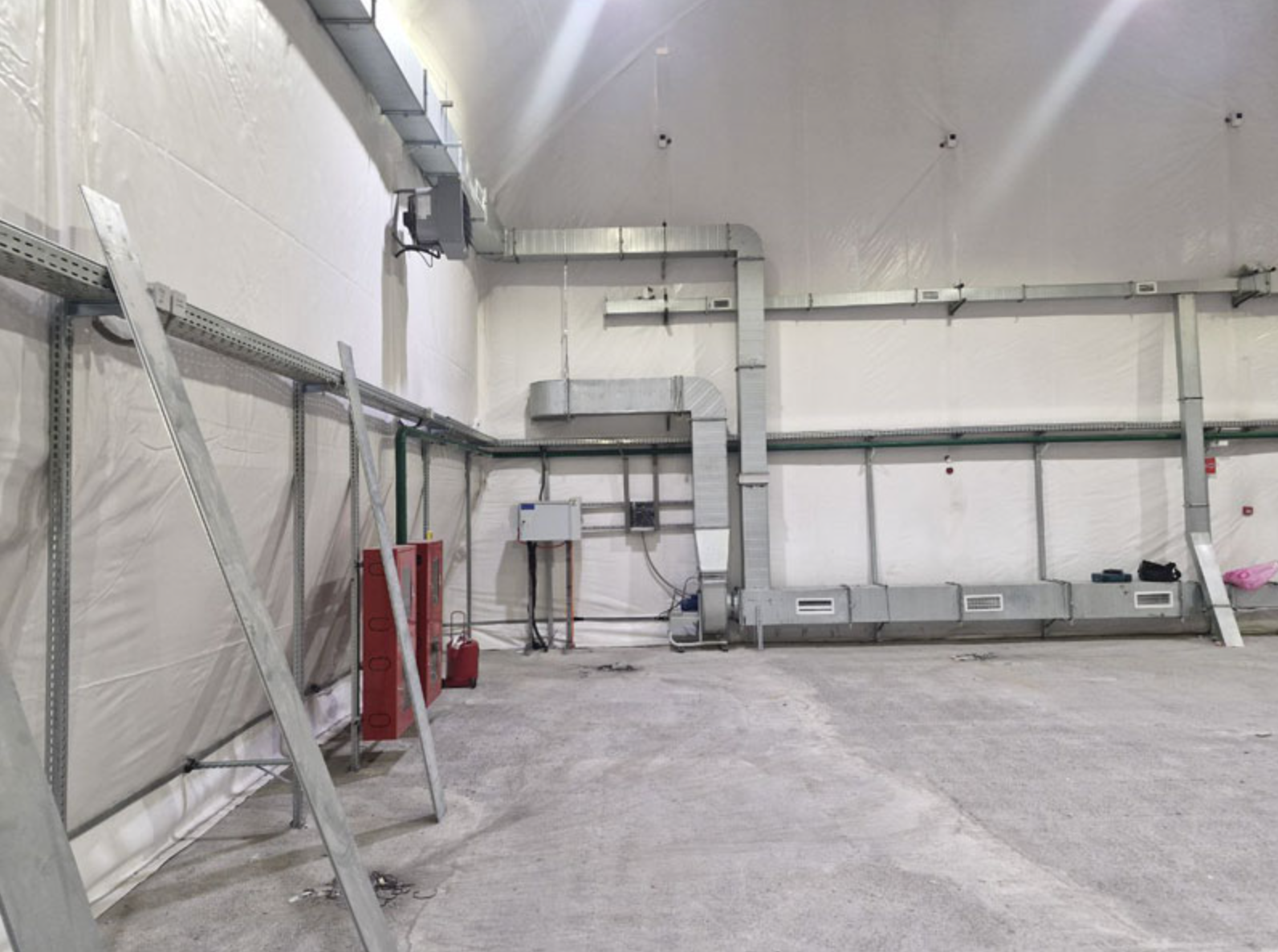

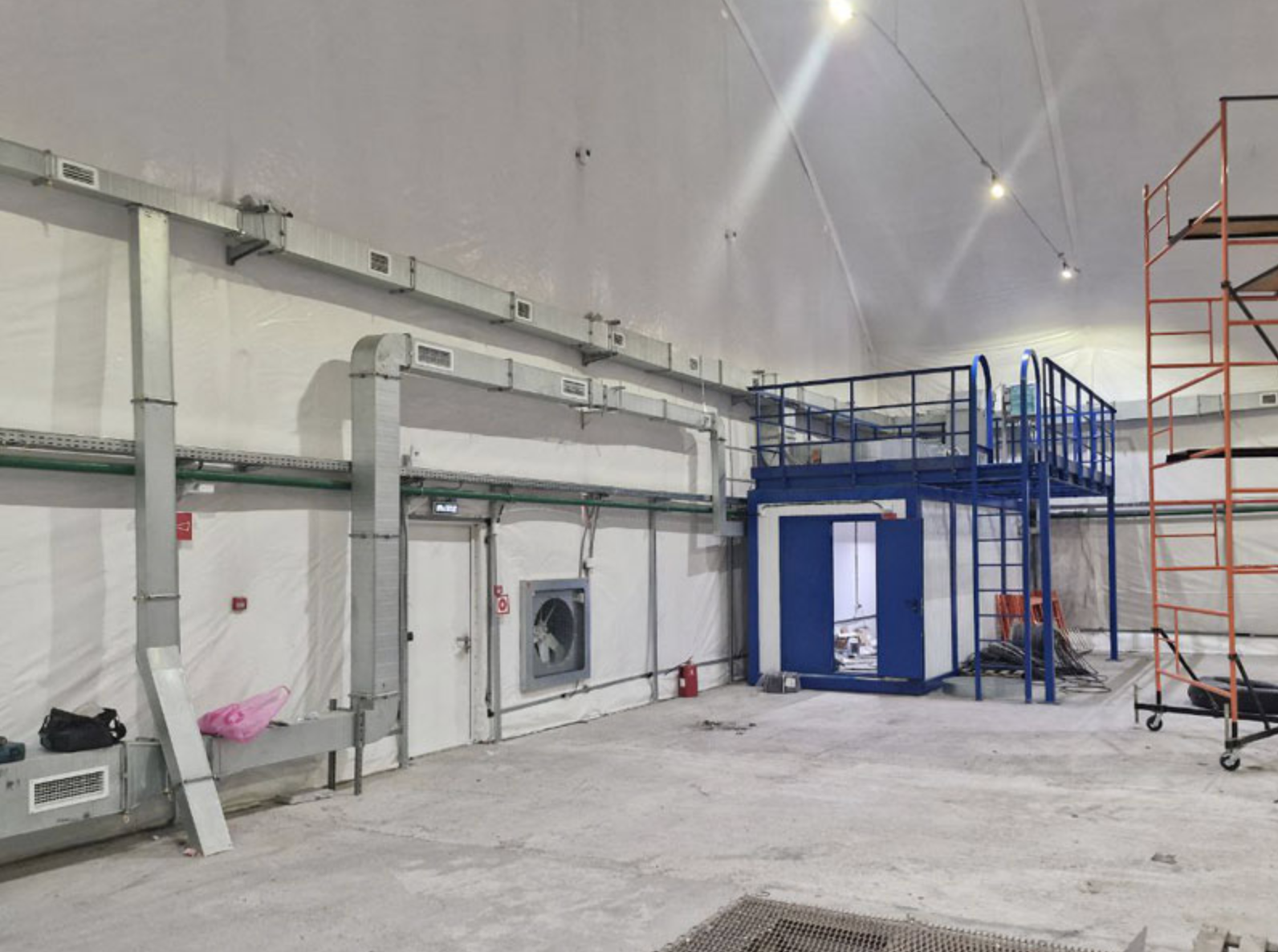

Внутри ангара размещён блочно-модульный блок насосной станции.

Характеристики:

• площадь — 12 м2
• стены — сэндвич-панели
• металлический каркас
• двустворчатая дверь

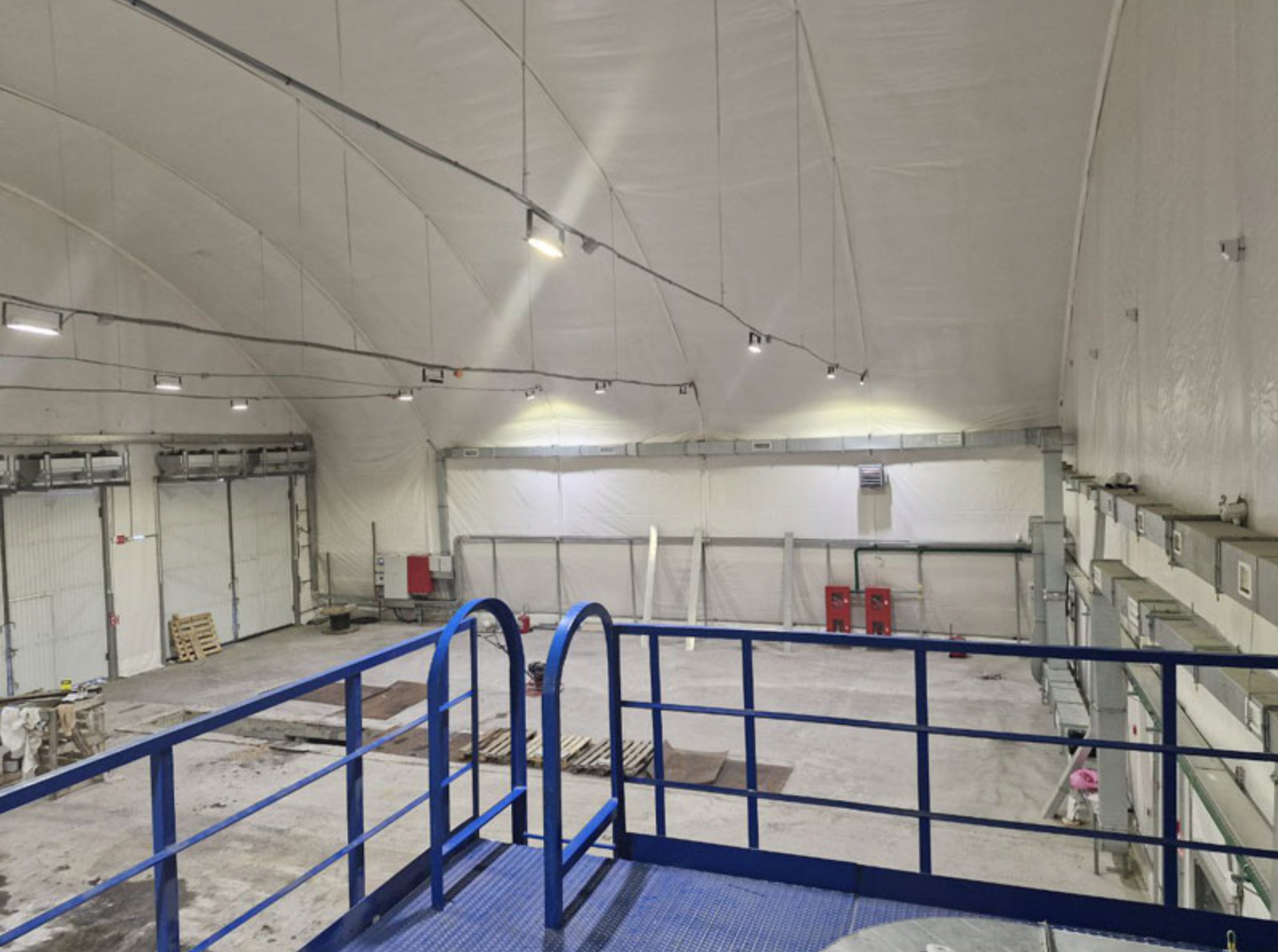

Дополнительно реализовано:

• металлическая площадка обслуживания над модулем
• лестница с вертикальным доступом
• ограждение по периметру

Это позволяет обслуживать инженерные системы без использования дополнительного оборудования.

Технические характеристики объекта

Параметр	Значение
Тип	Каркасно-тентовый ангар
Габариты	25 × 20 м
Высота	~12 м
Площадь	481,7 м2
Полезная площадь	~456 м2
Шаг арок	4 м

Конструктивные особенности

Каркас

• стальные арочные фермы
• болтовые соединения
• антикоррозионная защита
• отсутствие внутренних колонн

Покрытие

• ПВХ-мембрана
• устойчива к УФ и низким температурам
• малый вес
• высокая прочность

Внутреннее зонирование

• основной объём — стоянка техники
• отдельный модуль — инженерный блок
• сервисная площадка — обслуживание

Итог

В результате реализовано быстровозводимое сооружение, объединяющее:

• ангар большого пролёта
• встроенное модульное помещение
• инженерную инфраструктуру
• удобную эксплуатацию

Решение позволило получить функциональный объект с минимальными сроками строительства и возможностью дальнейшей модернизации.
