Блок-офис персонала участка сборки механических узлов
Задача После реализации первого модульного помещения заказчик принял решение расширить инфраструктуру внутри цеха и создать отдельный офис для инженерно-технологического и ремонтного персонала участка сборки механических узлов…
Объект и исходная задача
Задача После реализации первого модульного помещения заказчик принял решение расширить инфраструктуру внутри цеха и создать отдельный офис для инженерно-технологического и ремонтного персонала участка сборки механических узлов…
Модульное здание формируют от назначения, числа пользователей, состава помещений, климатического района и доступных инженерных сетей. Исходные данные влияют на компоновку модулей, утепление, отделку, оборудование, фундамент и транспортировку. Поэтому решение для другого объекта нельзя переносить только по фотографии или названию модели: сначала нужно сопоставить исходные условия.
До согласования комплектации также проверяют доступ для доставки и монтажа, очередность работ и ограничения действующего объекта. Это позволяет связать выбранное изделие с реальной площадкой и заранее учесть подготовку, которая не всегда видна на итоговых фотографиях.
Как читать реализованное решение
В карточке показан реализованный вариант здания и его функциональная компоновка. При оценке аналогичного решения важно разделять заводскую готовность модулей и работы на площадке: основание, стыковку, герметизацию, подключение сетей и окончательную проверку помещений.
Карточка служит примером компоновки, а не универсальной спецификацией. Точный состав изделия, крепежа, автоматики и сопутствующих работ подтверждают после замера и проверки технической документации.
При повторении такого решения отдельно согласуют границы поставки и монтажа: кто готовит основание или проём, подводит питание, выполняет отделочные работы и принимает скрытые узлы. Так результат можно проверить по понятным исходным данным, а не только по внешнему сходству.
Что подготовить для похожего объекта
Чтобы сравнить этот пример со своей задачей и получить предметный расчёт, желательно передать фотографии площадки с обеих сторон, схему или проект при наличии, а также следующие исходные данные:
- назначение, площадь и состав помещений
- число пользователей и режим эксплуатации
- климат, фундамент и условия доставки
- электроснабжение, отопление, вода, канализация и вентиляция
После проверки этих сведений специалист сможет определить применимую конструкцию, отделить обязательную комплектацию от дополнительных опций и заранее обозначить подготовительные работы. Окончательные параметры фиксируются в предложении и проектной документации для конкретного объекта.
Как реализовали проект
Задача
После реализации первого модульного помещения заказчик принял решение расширить инфраструктуру внутри цеха и создать отдельный офис для инженерно-технологического и ремонтного персонала участка сборки механических узлов.
Требование осталось прежним: разместить полноценное помещение внутри действующего производства, без остановки технологического процесса и без устройства отдельного фундамента.
Решение

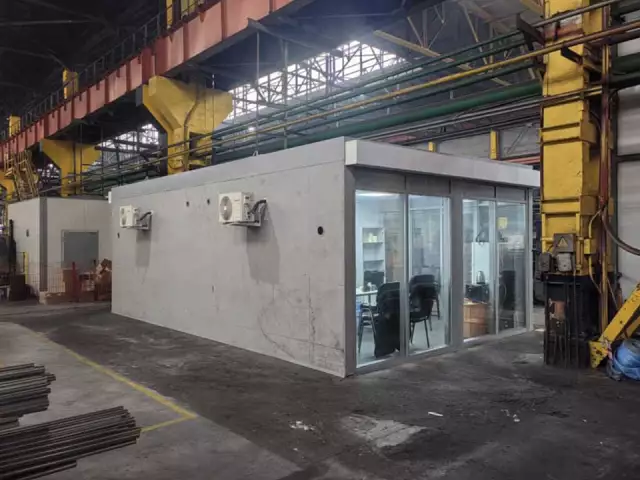

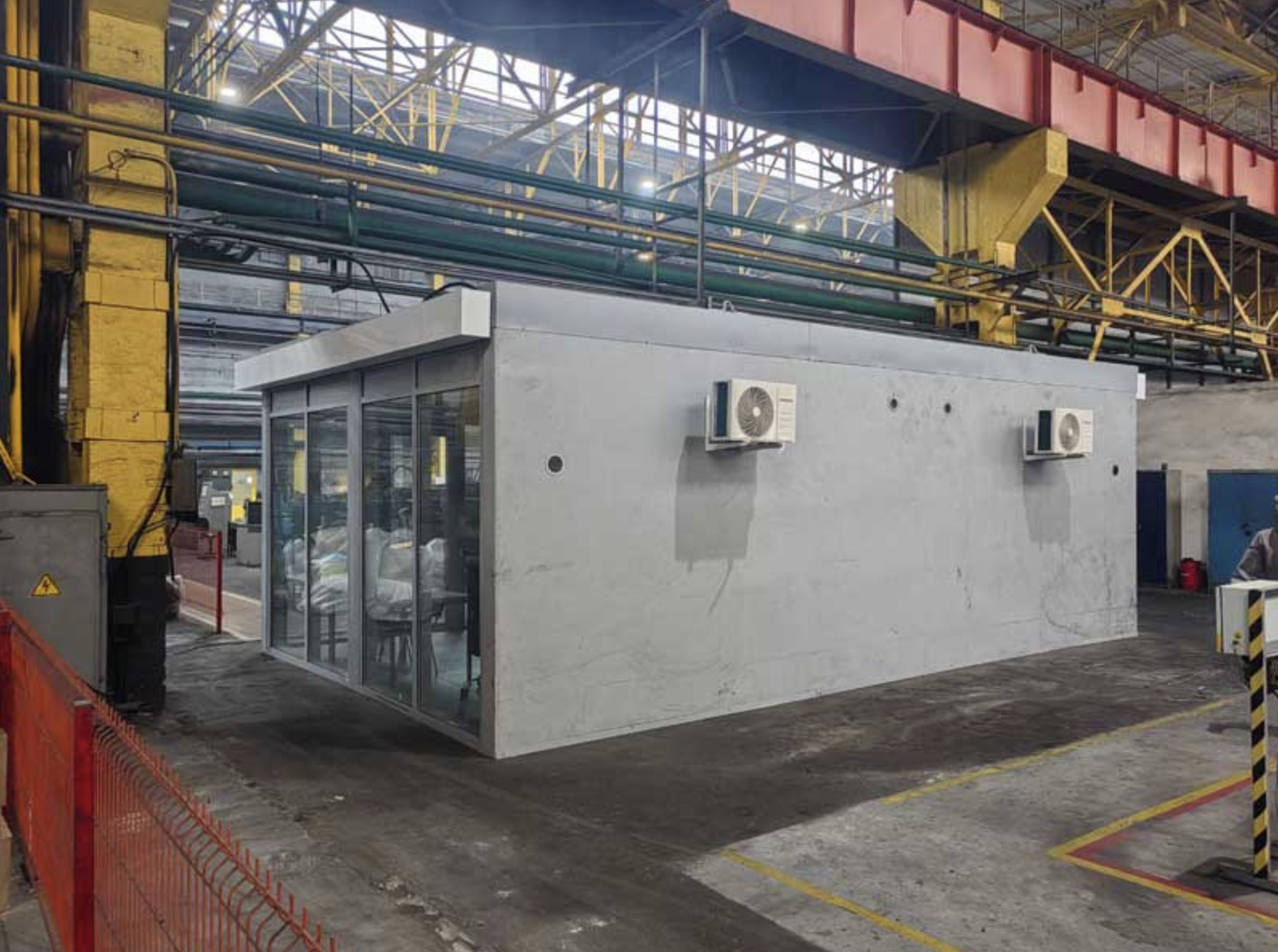

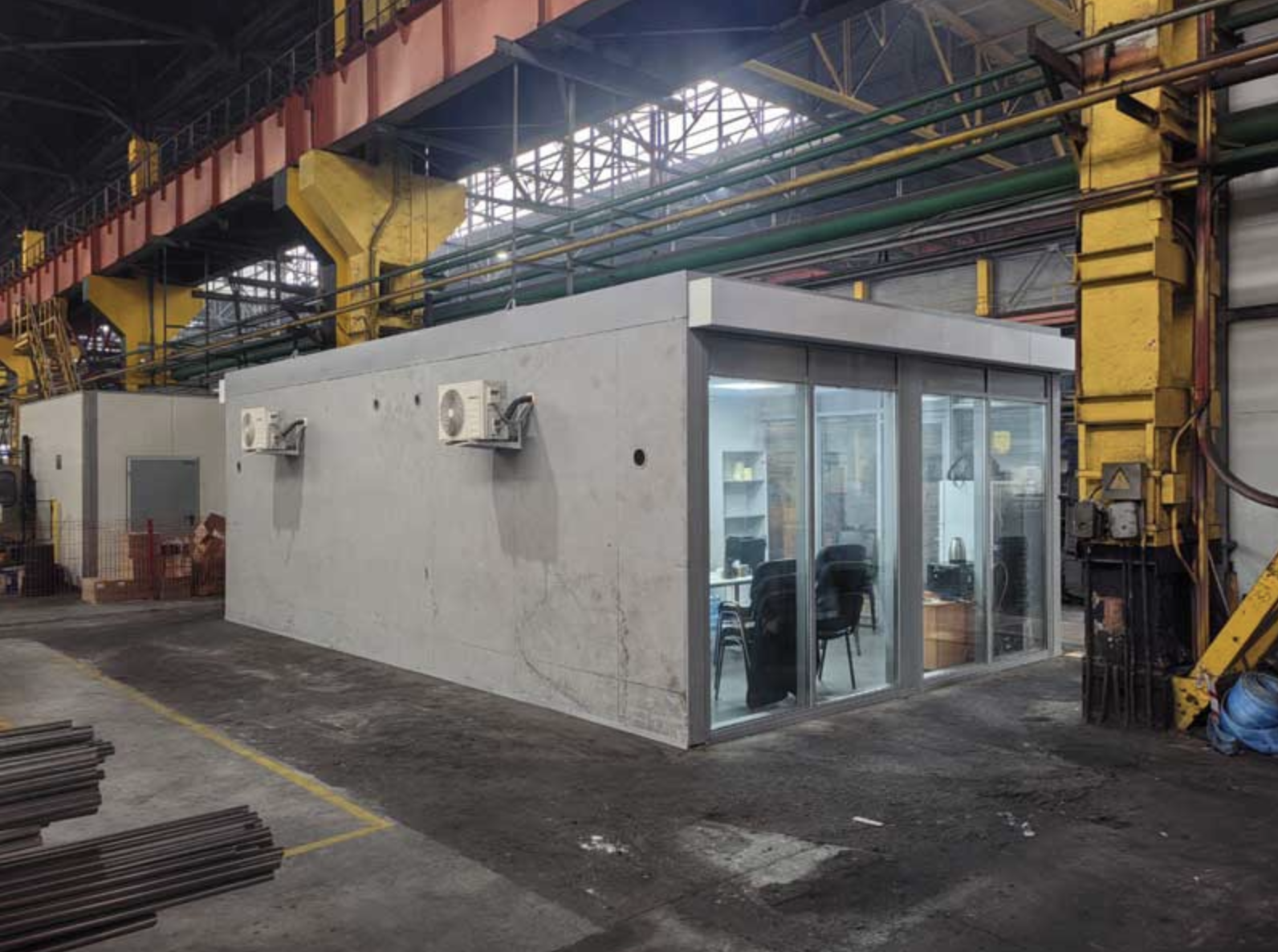

Реализовано блочно-модульное помещение контейнерного типа по ГОСТ Р 58760-2019, заводской №60, изготовление — июнь 2025 г.
Габариты здания:
8300 × 5000 × 2900 мм
Площадь: 36,89 м2
Состав: 2 блок-модуля (4500×2500×2900 мм и 3800×2500×2900 мм)
Масса каждого модуля — 6 000 кг.
Конструкция предусматривает установку на существующие бетонные полы цеха с анкерным креплением.
Конструктив
Каркас:
Жёсткий металлический каркас из гнутого швеллера 160×80×4 и 180×80×4, рассчитан на снеговой район III, ветровой район II, сейсмичность 6 баллов и эксплуатацию при температурах до −44 °С.
Кровля:
Односкатная, уклон 1,5°, трёхслойная наборная сэндвич-панель толщиной 170 мм с утеплителем ТеплоКНАУФ TS 036.
Стены:

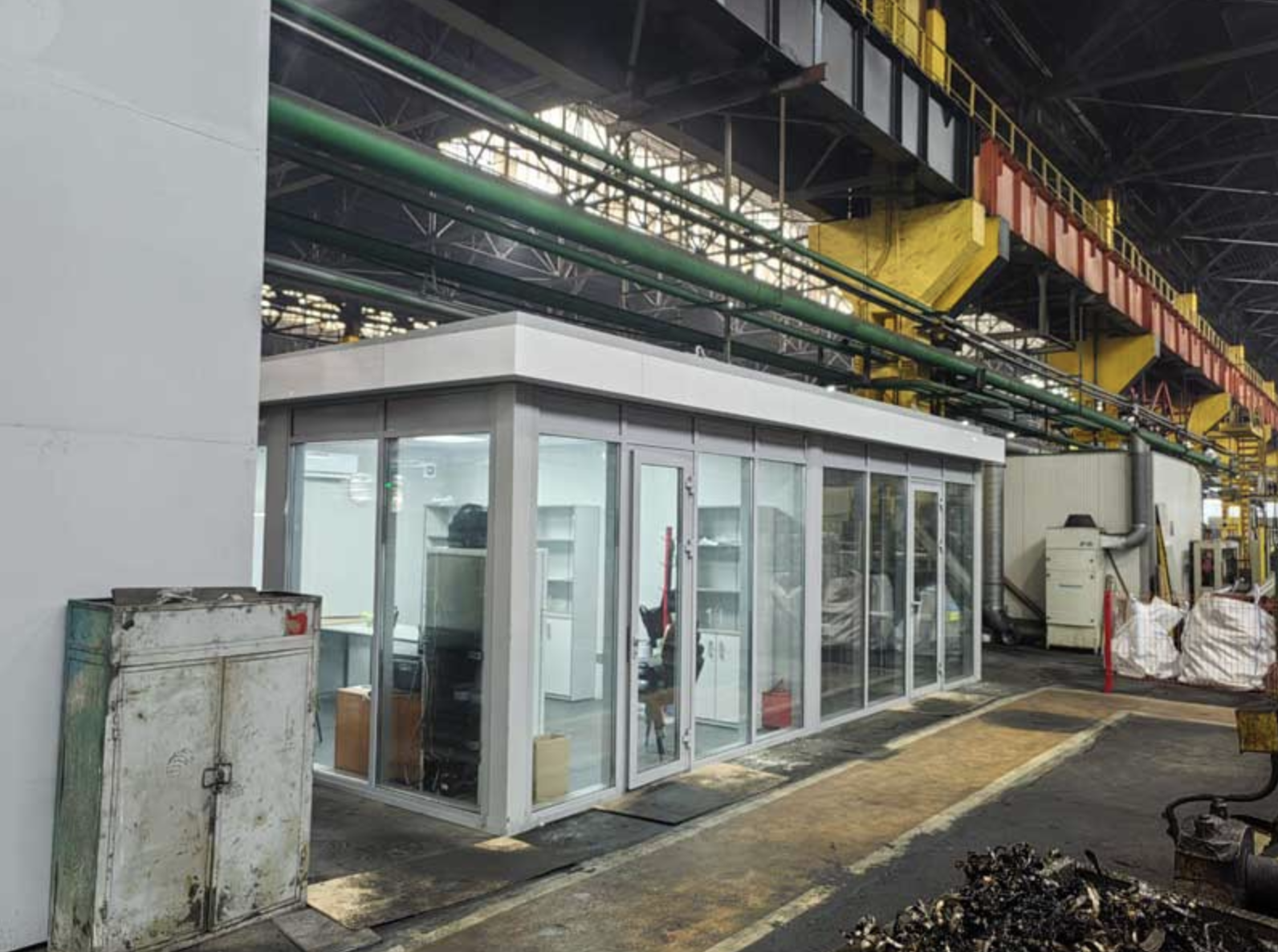

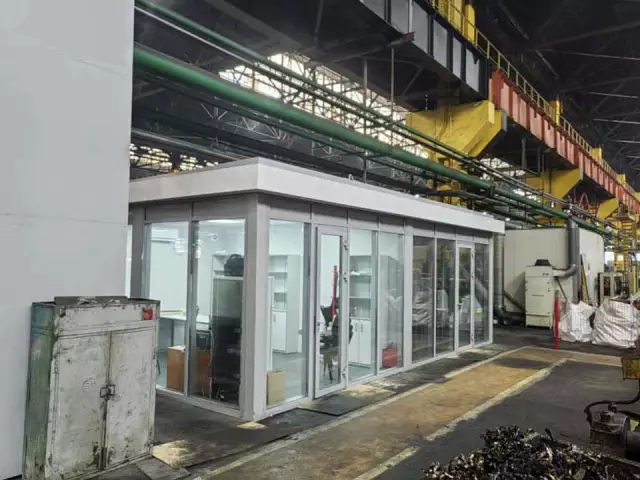

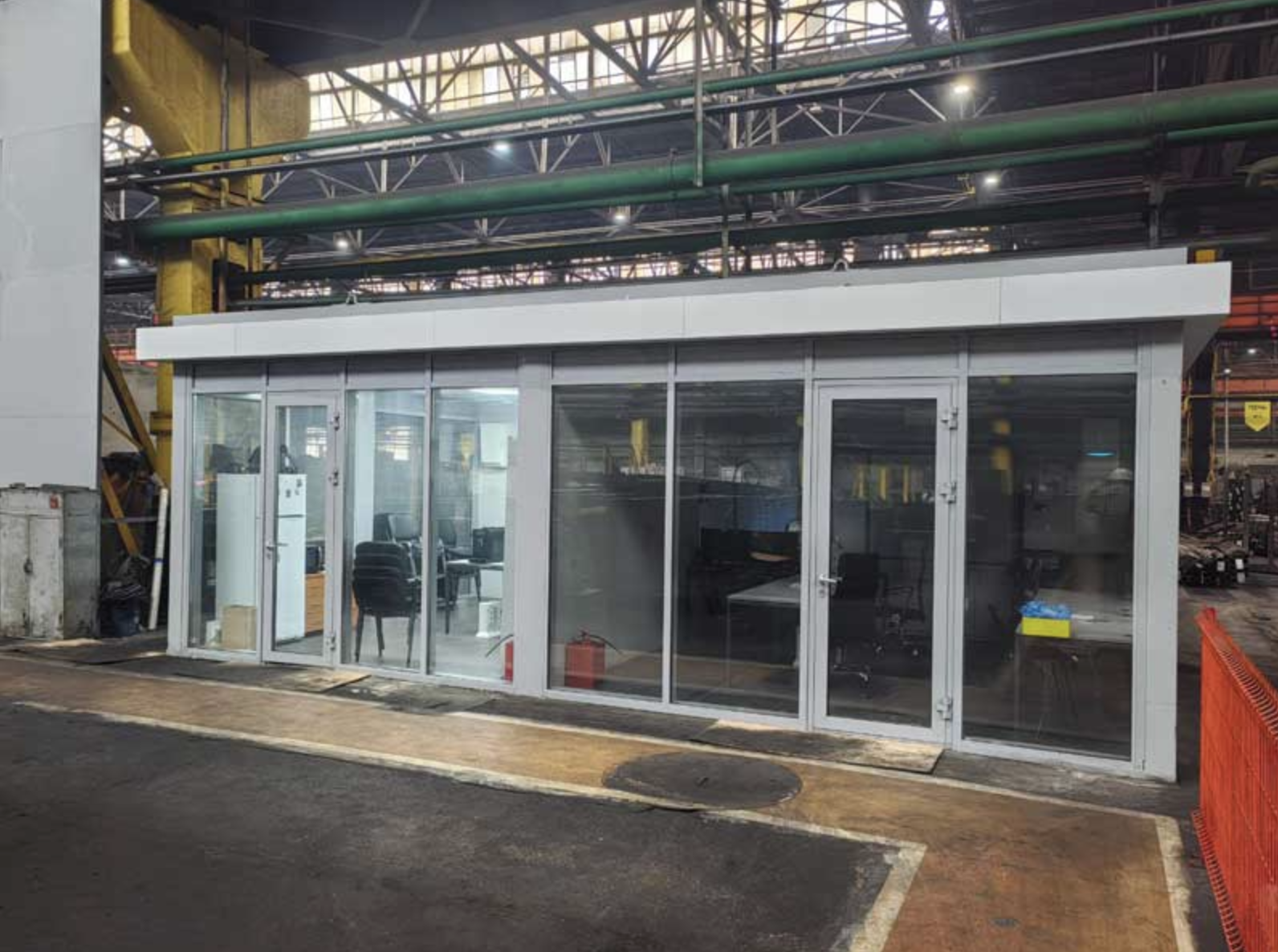

Фасад — витражи из алюминиевого профиля Inicial IP45 с однокамерным стеклопакетом 6зак-12-6зак.
Глухие участки — утеплённая стальная обшивка 1,2 мм.
Цвет фасада — RAL 7040.
Огнестойкость:
Стены — REI45
Двери — EIW30
Окна — E30
Категория помещения — «Г».
Планировка и отделка
Внутри организованы два помещения:
- Комната ИТР — 17,15 м2
- Комната персонала — 19,74 м2
Пол: керамогранит 600×600 мм, толщина 9–10 мм.
Потолок: подвесной типа «Армстронг».
Стены: облицовочные панели «Випрок».
Помещение рассчитано на постоянные рабочие места и оснащено офисной мебелью.
Инженерные системы
Электроснабжение:
Проект 2025/2-ЭОМ, светодиодное освещение 40 Вт — 8 шт, аварийные светильники, розеточные группы.
Вентиляция и климат:
2 вытяжных вентилятора Blauberg Aero 125,
2 бризера Tion Bio X,
сплит-система Komanchi.
Решение обеспечивает стабильный микроклимат в условиях промышленного цеха.
Монтаж
Модули доставлены автотранспортом, установлены на существующее основание, соединены в единую конструкцию и закреплены анкерами. Работы выполнены без остановки производства.
Результат
Внутри действующего цеха заказчик получил полноценный офисный блок с естественным освещением, инженерными системами и нормативной огнестойкостью.
Проект стал продолжением развития производственной инфраструктуры предприятия — без капитального строительства и без влияния на основной технологический процесс.
